【汇编语言与微机原理】 期末半开卷复习整理(下)

输入输出

8086采用I/O端口独立编址
in AL/AX,imm8/DX
out imm8/DX,AL/AX
大于0FFH的端口只能存在DX
读外设(查询)

status:in al,dx
	test al,80H;//测标志位
	jz status
	mov dx,100h
	in al,dx

写外设（查询）

status:mov dx,102H
	in al,dx
	test al,80H
	jnz status;//D7=1,忙，继续查
	mov dx,100h
	mov al,char
	out dx,al

74LS273:锁存。输出锁存寄存器。
74LS244：缓冲。输入缓冲，输出锁存。
$A_0$=0,$\overline{RD}=1$，读IRR、ISR、查询自
$A_0$=1,$\overline{RD}=0$，读IMR
输入时序

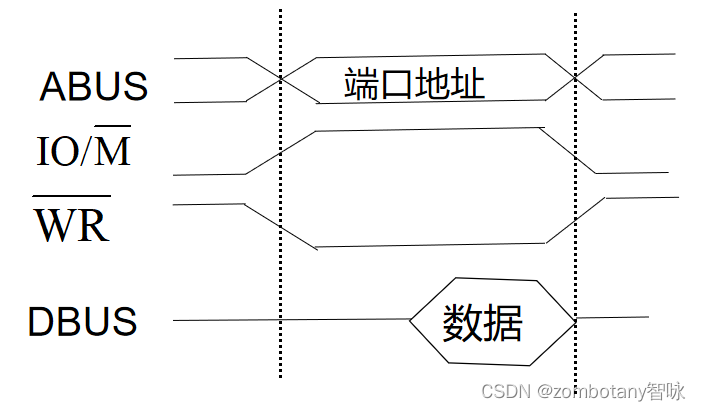

输出时序

选通信号Ready将置1，状态口连在$D_7$上，选通信号置Ready

中断与8259

传送指令装入中断向量。

mov ax,0
mov es,ax
mov bx,N*4;//N为中断类型号
mov ax,offset intproc
mov es:[bx],ax
mov ax,seg intporc
mov es:[bx+2],ax
sti

内部中断:除法错误、溢出、指令单步、断点。
外部中断:NMI、INTR（高电平有效）。NMI类型号为2，边沿触发。
关中断情况:系统复位、中断被响应、CLI。

一条指令的结束是相应NMI的必要条件
普通屏蔽:IMR的$D_i$为1，对应$I{R}_i$屏蔽。
特殊屏蔽:$I{R}_i$被屏蔽时，$IS{R}_i$为0
中断结束:$ISR$某位为0
EOI:非自动中断结束，全嵌套清楚优先级最高位。
特殊：配合循环优先权，发EOI清楚ISR对应位。
缓冲：多片级联。非缓冲:单片。
IRR中断请求寄存器,1表示对应位有请求，响应后复位。
IMR中断屏蔽寄存器，0表示允许中断
ISR中断服务寄存器，1表示在被服务
PR优先级判别。
优先级固定方式:从高到低为$I{R}_0$,$I{R}_1$,…$I{R}_7$,完全嵌套
自动循环:初始$I{R}_0,...,I{R}_7$,$I{R}_i$被服务后，$I{R}_i$最低，$I{R}_{i+1\mathrm{mod}8}$最高
特殊循环:可设置初始最低优先级
普通全嵌套：禁止同级/低级优先权中断
特殊全嵌套：禁止低级中断，在主片。
$\overline{SP}/\overline{EN}$级联方式：主片$\overline{SP}=1$,从片$\overline{SP}=0$
$I{R}_0...I{R}_7$中断请求。
$CA{S}_0...CA{S}_7$级联引脚双相
$CA{S}_2...CA{S}_0$：主片输出、从片输入、级联信号
例如
$A_0=0,\overline{WR}=0$,写$IC{W}_1$
