一些基础知识，下面提到的东西与前面的文章有一定的关系，感兴趣的小伙伴可以看一下
(21条消息) Gem5模拟器，全流程运行Chiplet-Gem5-SharedMemory-main（十）_好啊啊啊啊的博客-CSDN博客
Gem5模拟器，FS模式运行自定义程序（九）_好啊啊啊啊的博客-CSDN博客
目录
1.关于运行openmp矩阵并行乘法时编译产生错误（这个是基于上述Gem5运行提出的问题），如下：
3.已安装pydot库但是仍然报错 No module named pydot
1.关于运行openmp矩阵并行乘法时编译产生错误（这个是基于上述Gem5运行提出的问题），如下：
undefined reference to `omp_get_thread_num'
正确的编译代码如下：
pip install pydotg++ -lm5 -L./ ./SMP.cpp -o SMP.out ./libm5.a -fopenmp2.关于在gem5中绘制系统配置图：
gem5运行过se模式或fs模式后在m5out/下会有一个config.dot.svg，里面绘制了系统包含的组件以及各个组件之间的连线，但是一般情况下是不会直接生成该文件的，必须要安装pydot包，不然无效。可以参考源码中具体的实现：dot_writer.py（root/gem5/src/python/m5/util/dot_writer.py）,调用文件是在simulate.py（root/gem5/src/python/m5/simulate.py）的第110行。下面记录如何生成该文件：
1. 安装Pydot包，如果没有pip，使用sudo apt install python3-pip即可
pip install pydot2. 安装Graphviz包来根据dot文件绘制图片
sudo apt install graphviz3.绘制图片（一般而言只有第一次需要手动操作，后续直接运行gem5仿真的命令就会自动生成。）
cd m5out # 这个目录是存放配置结果的，根据不同名称进入即可 dot -Tpng -o config.png config.dot
运行结果如下：（来自：(28条消息) gem5中绘制系统配置图_空空7的博客-CSDN博客）
3.已安装pydot库但是仍然报错 No module named pydot
# python-pydot-ng isn't in the 14.04 repos
sudo apt install python-pydot python-pydot-ng graphviz
亲测可行，还不行可以重启试试
4.关于重定向Gem5的输出文件

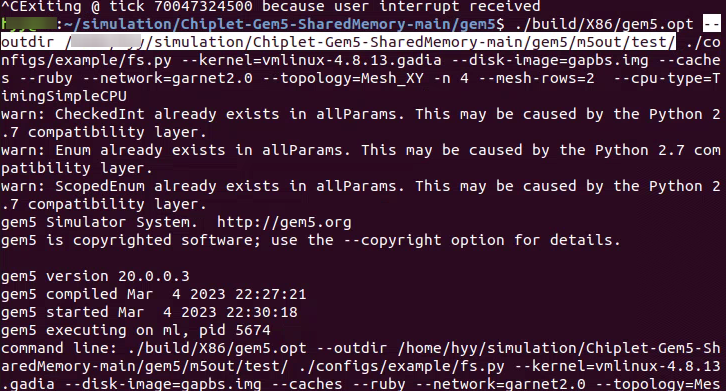

这个是真的让人迷醉的程度，是会把人气的死去活来的程度。同样的命令行参数，位置换了居然报错，重定向的两个参数是“-d”或者“--outdir”，需要加在build/指令集/gem5.opt后面，如下图所示：

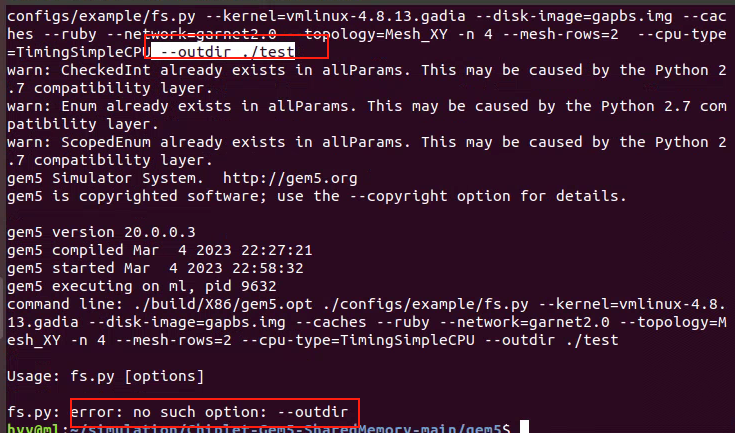

反之这样是不行的：

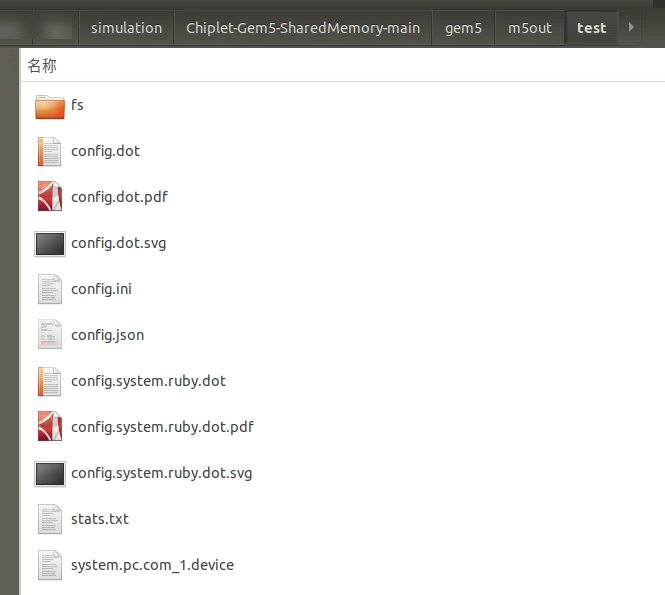

如果上述包已经安装齐全，那么你的输出文件会是这样：
5.关于fatal condition id > SNOOP_MASK_SIZE occured: Snoop filter only supports 256 snooping ports, got 385

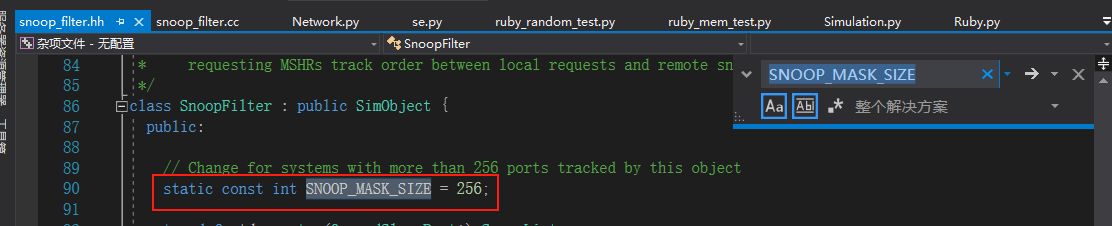

解决方法：更改root/gem5/src/mem/snoop_filter.hh文件中的SNAOOP_MASK_SIZE的值，将256修改为1024，然后重新编译Gem5
6.关于checkpints恢复报错
我在Gem5的FS模式下运行时，基本设置是：64core+caches

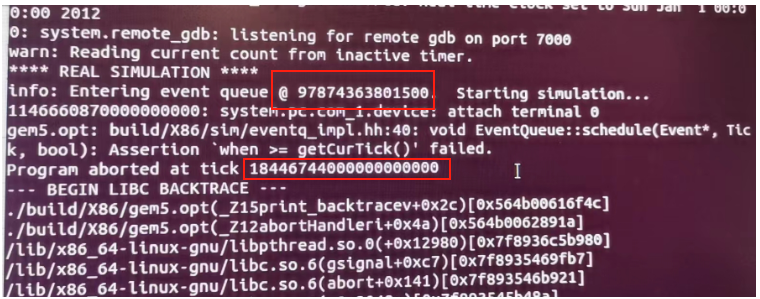

build/X86/gem5.opt -d 指定输出目录 configs/example/fs.py --num-cpus=64 --kernel=内核 --disk=镜像 --caches 进入m5后使用“m5 checkpoint”制作了恢复点，但是我在恢复时遇到了报错，如下：
其实我很纳闷，因为我同样的操作，为什么在只有一个core的时候从来都不报错，我看了一下源码，发现了一些我以前忽略的东西：
① 关于恢复checkpoint时的“-r num”

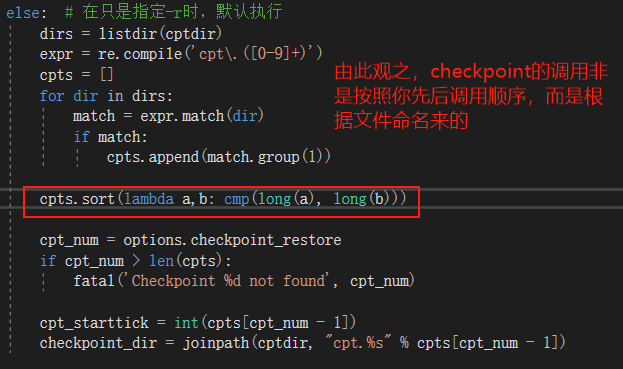

由下图可知，是按照文件 名里的数字串大小来的，而非制作checkpoint的先后顺序，在检查自己加载的checkpoint是否正确时，可以参看上图红色框出来的@97874363801500，这个就是你现在加载的checkpoint文件名。
②关于“when>=getCurTick()”
我们要先明确一个问题，重启checkpoint是为了回到之前制作checkpoint的情境下。当我们在执行仿真过程中制作了一个checkpoint，就相当于保存了当前仿真的状态，包括当前时钟周期数、寄存器的值、内存的值等等。如果我们想要回到这个状态，就可以通过重启checkpoint来恢复这个状态。而时间戳在重启checkpoint中的作用是用来指定仿真的起始时间。
当我们重新加载checkpoint时，会将时间戳作为起始时间，并从这个时间点开始重新执行仿真过程。如果我们指定的时间早于当前时间，就会导致仿真时间倒退，从而引发错误（我没有证据支撑这句话，这是我目前的揣测）。 在一些情况下，我们可能需要手动指定时间戳，例如在同时运行多个仿真任务时，我们需要确保每个任务的起始时间不同，避免出现竞争和冲突。
③如何解决这个问题？
这个问题困扰了我好久，我之前一直以为，我在保存checkpoint的时候会把当时所有的状态都记录下来，所以我恢复的时候不用在制定CPU个数、CPU类型，只用指定checkpoint所在目录即可，事实证明，非也(T_T)。
我们在恢复的时候还是要指定cpu数目，不指定默认就是1（我觉得是这样），我们将恢复checkpoint的指令改写成下面这个：
build/X86/gem5.opt -d 指定输出目录 configs/example/fs.py --num-cpus=64 --kernel=内核 --disk=镜像 其他配置参数 -r 1 --checkpoint-dir=checkpoint目录在指定的输出目录中
--restore-with-cpu=O3CPU --cpu-type=O3CPU另外需要注意的是：为了尽可能减少系统启动所花时间，我们最好只指定所模拟系统的大小，即指定模拟系统的CPU核数量，其他配置不用设置，按照所提供的默认值即可，在后续使用的时候再重新配置相关系统参数即可。

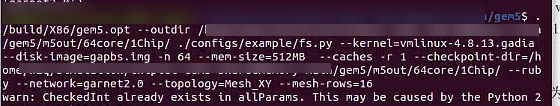

研究表明，该踩坑的躲都躲不掉，之前以为只用指定系统规模（即多少个核心），实验发现，其实内存大小也需要提前指定（除非你默认一直使用512MB，就可以不管这个参数），不然在checkpoint恢复时再想指明内存大小会报错，比如，我通过下述指令运行：

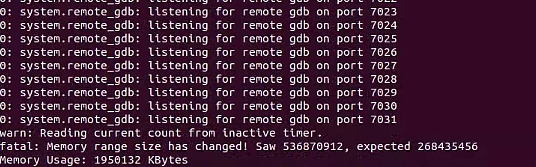

报错如下：
7.关于“too many open files”

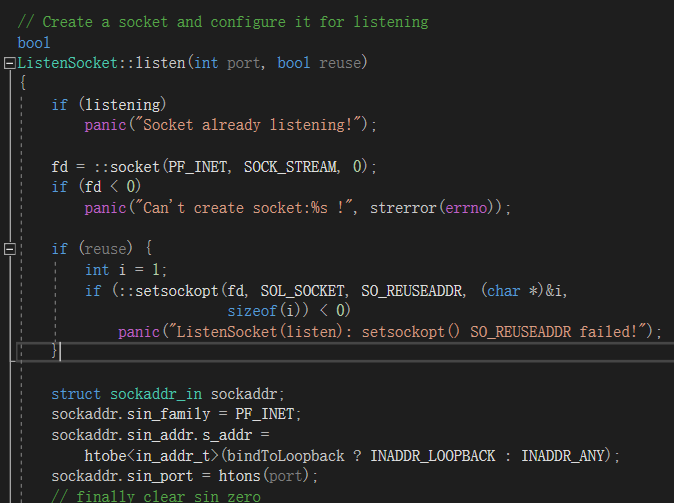

看源码，来自于socket.cc文件，
fd = ::socket(PF_INET, SOCK_STREAM, 0) 是用于创建一个TCP套接字的系统调用，它返回一个文件描述符fd。在Linux系统中，每个进程都有一定数量的文件描述符可用来打开文件、读写网络套接字等。当进程使用的文件描述符数量超过了系统预设的上限时，就会出现 "Too many open files" 的错误。
因此，当Gem5运行时，它会调用socket系统调用来创建一个网络套接字，但由于之前已经使用了大量的文件描述符，导致无法再创建新的套接字，从而出现了该错误。 解决这个问题的方法是增加Linux系统中允许的最大文件描述符数量。解决这个问题，可以通过以下方法：
- 修改系统限制：可以通过修改系统的文件描述符限制来解决该问题。可以使用ulimit命令查看当前限制，并使用ulimit -n 命令修改限制，其中为新的限制值。也可以可以通过修改 /etc/security/limits.conf文件，增加nofile参数，来提高系统的文件描述符数量限制
- 减少打开的文件数：可以通过减少打开的文件数来解决该问题。可以尝试使用更少的文件或者关闭不必要的文件，以减少打开的文件数量。
# 暂时修改
ulimit -n 4096(自己制定数量，不行的话可以试试切换root权限)
# 永久修改
sudo vi /etc/security/limits.conf
# 在末尾追加以下内容
* soft nofile 4096
* hard nofile 4096实测，靠谱，别整那些幺蛾子，ulimit -n 4096，可用，简单好使。
8. 关于开启ruby时创建topology报错
开启命令如下：

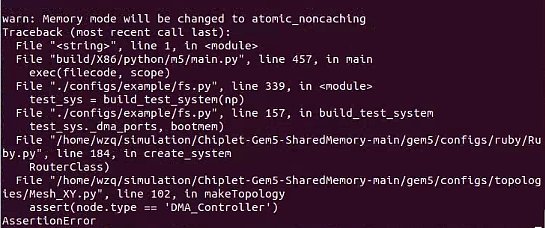

报错如下：
解决方法：
比如我调用的是Mesh_XY，那么按照提示到root/gem5/configs/topologies/Mesh_XY.py中，注释掉第102行，重新编译gem5即可。
9. 复杂的源码如何观看？
安装Graphviz
sudo apt install graphviz
安装Doxygen
sudo apt install doxygen进入项目文件根目录，生成配置文件
doxygen -g Doxygen.config修改配置文件，将配置文件中的下列配置进行修改，其他配置可以按照需求修改
EXTRACT_ALL = YES
HAVE_DOT = YES
UML_LOOK = YES
RECURSIVE = YES 运行
doxygen Doxygen.config参考：(24条消息) Linux下自动生成c++ UML图_linux自动生成类图_Cross_Entropy的博客-CSDN博客
