1 RJ45接口

1.1 简介

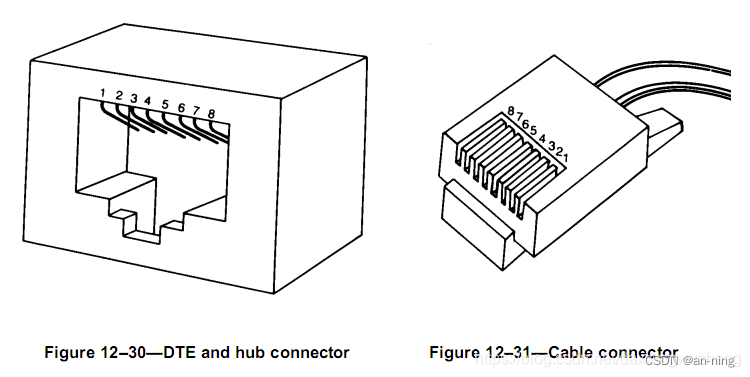

    1、RJ45接口是一种通用名称，是指一种标准化的插头，上面有8个位置，是国际上通用的连接硬件的标准。除此以外还有rj11的接口，但是它是用于连接电话线的，比如通过电话线可以拨号上网。又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序和 T568B 线序

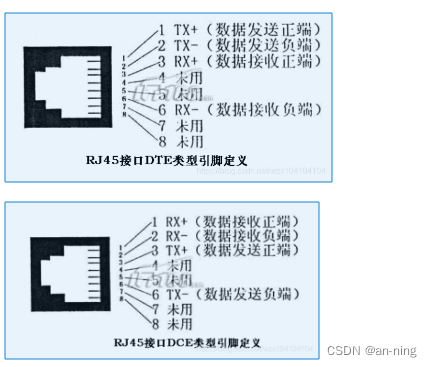

    2、常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE类型，还有用于交换机等的DCE类型。
DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接

1.2 应用

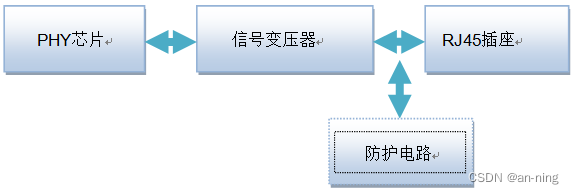

    1、RJ45模块用于实现PHY之间的互连，包括PHY芯片经信号变压器与RJ45接口相连，如图 1所示。

    2、传输模式：
    RJ45接口支持10M/100M/1000M三种速率，具有收发&极性自动翻转（不可靠）、速率/双工模式的自动协商功能。各速率模式又有不同的实现方法（对应不同的协议），10M模式包括10BASE-T、10BASE2、10BASE5；100M模式包括100BASE-TX、100BASE-F；1000M速率模式包括1000BASE-T、1000BASE-F。常用的是10BASE-T、100BASE-TX、1000BASE-T三种。

1.3 接口设计

    1、RJ45接口的线序：
以太网口的信号变压器出来的TX-/TX+、RX-/RX+信号与RJ45相连时必须符合RJ45接口规范，具体要求如下：
1）极性要正确，一定不能接反，虽然有些芯片支持极性反转，但是在不同方案芯片间配合时，有时还是会出问题。
2）收发要正确，一定不能反转，虽然现在的芯片设计在淡化收发线对的位置，但是为了不冒风险，除非布线无法实现，还是要按照规定不能反转接线。

    2、网络连接线：

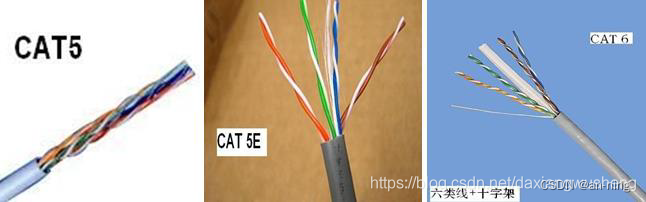

    国际公认的网络线缆标准划分为七个类别，目前常用的是五类、超五类和六类双绞线，如图 下所示。三者都由四对双绞线组成，区别在于，超五类网线比五类网线增加了绕线密度，从而使得串扰更小，传输距离更远，传输带宽更大。而六类网线在超五类网线上增加了线缆的直径，并在网线的中间增加了绝缘十字骨架，将四对双绞线分别置于十字骨架的四个凹槽上，进一步提高信噪比。
五类网线适用于百兆以太网，超五类和六类网线适用于千兆以太网。当然在短距离传输上，将五类网线用于千兆以太网连接也不会有什么问题。

    3、同样网线制作标准主要有T568-A和T568-B两种，T568-A 的线序是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。T-568B的线序是：白橙、橙、白 绿、蓝、白蓝、绿、白棕、棕，目前大量使用的是T568-B标准的线序，如图 所示。
