三种方式实现D触发器（FPGA）

1、安装软件Quartus II 13.1

    详细安装教程可见：https://blog.csdn.net/qq_43279579/article/details/115158140?spm=1001.2014.3001.5502

2、Modelsim SE软件的安装

    详细安装教程可见：https://blog.csdn.net/qq_43279579/article/details/115176423

3、D触发器

    1、什么是D触发器？
    D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
    2、D触发器的结构是什么？

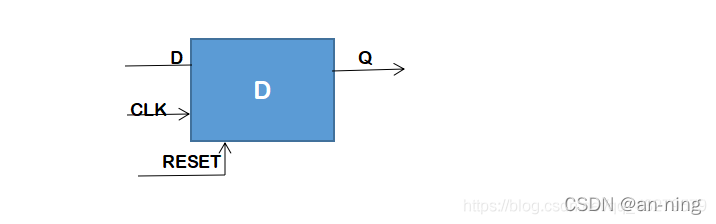

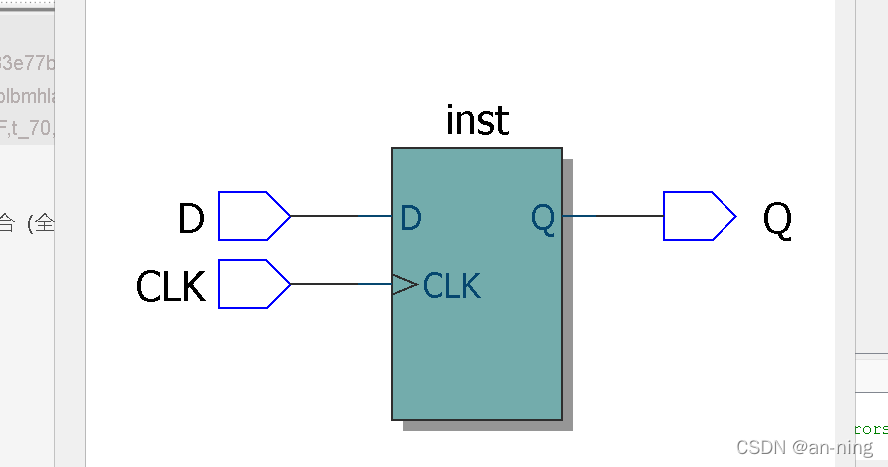

    D触发器有四个管脚，分别是输入信号D，输出信号Q，时钟信号CLK以及复位信号RESET，如下图

    其功能是当RESET为低电平（0），Q处于低电平状态；当RESET为高电平（1），通过观察CLK状态，当CLK信号由0变1（上升沿）的时候，若D为低电平，Q就为低电平，若D为高电平，Q就为高电平。

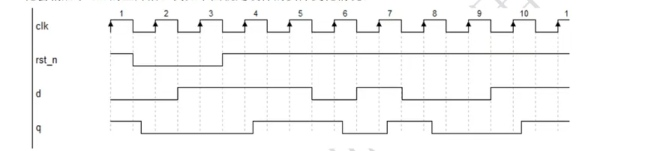

    3、D触发器的波形图是什么？
    理想状态：

    初始状态：设置复位信号（rst_n）为1，d为0，q为1
变化过程：
rst_n为0的时候，q的值始终为0；rst_n为1的时候，当clk由0变为1，q的值根据d值而发生变化（值同）
实际状态

q值发生变化的时候，存在一定的延时（上升沿的时候q的值为变化之前的值）

4、使用Quartus-II 中自己用门电路设计一个D触发器

4.1、创建工程项目

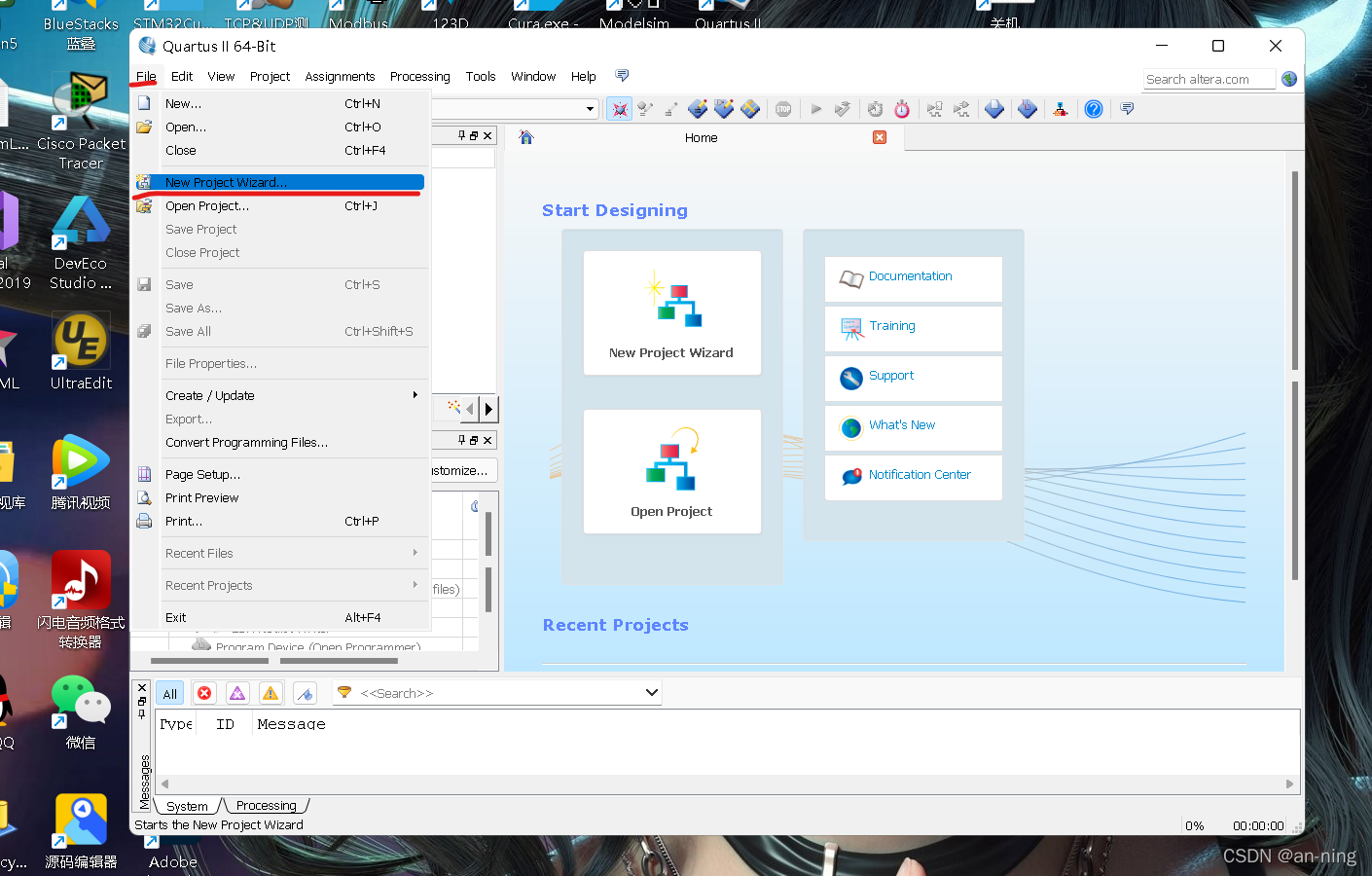

    1、实现使用Quartus II 13.1创建一个新工程

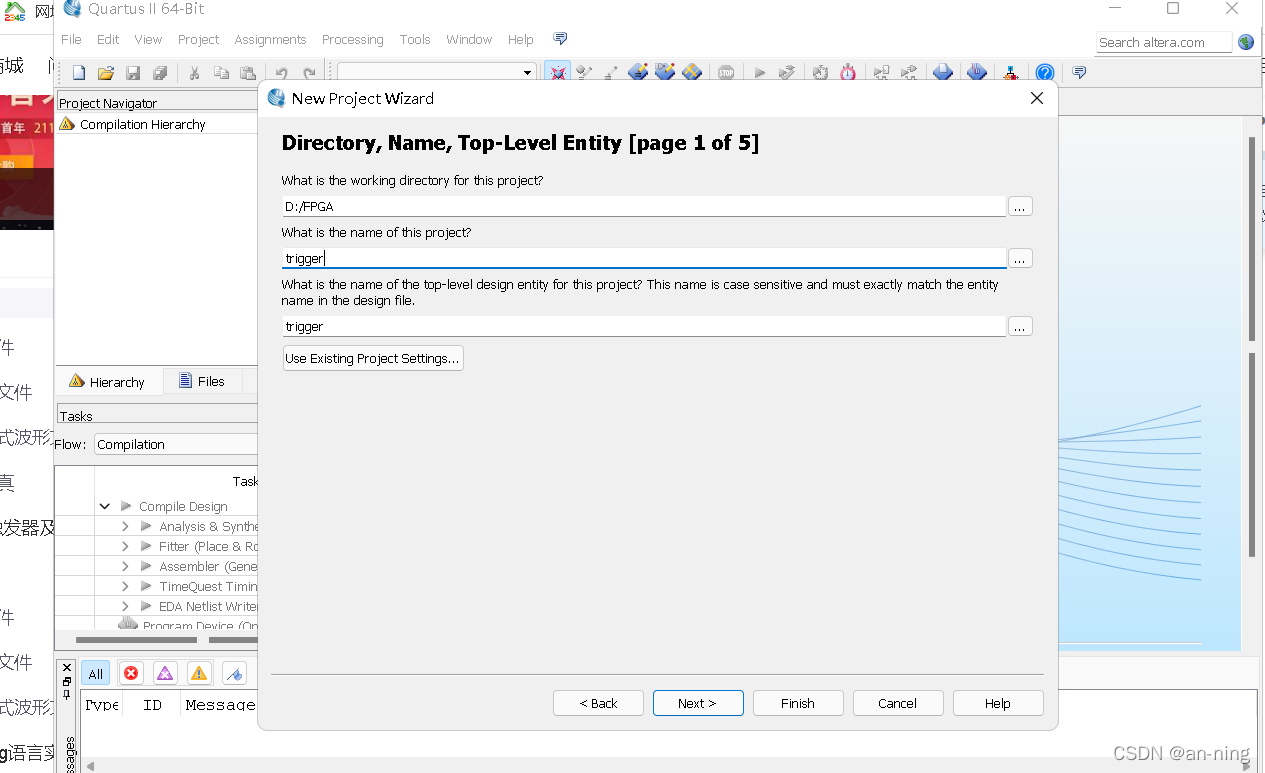

    2、给项目命名并选择保存位置

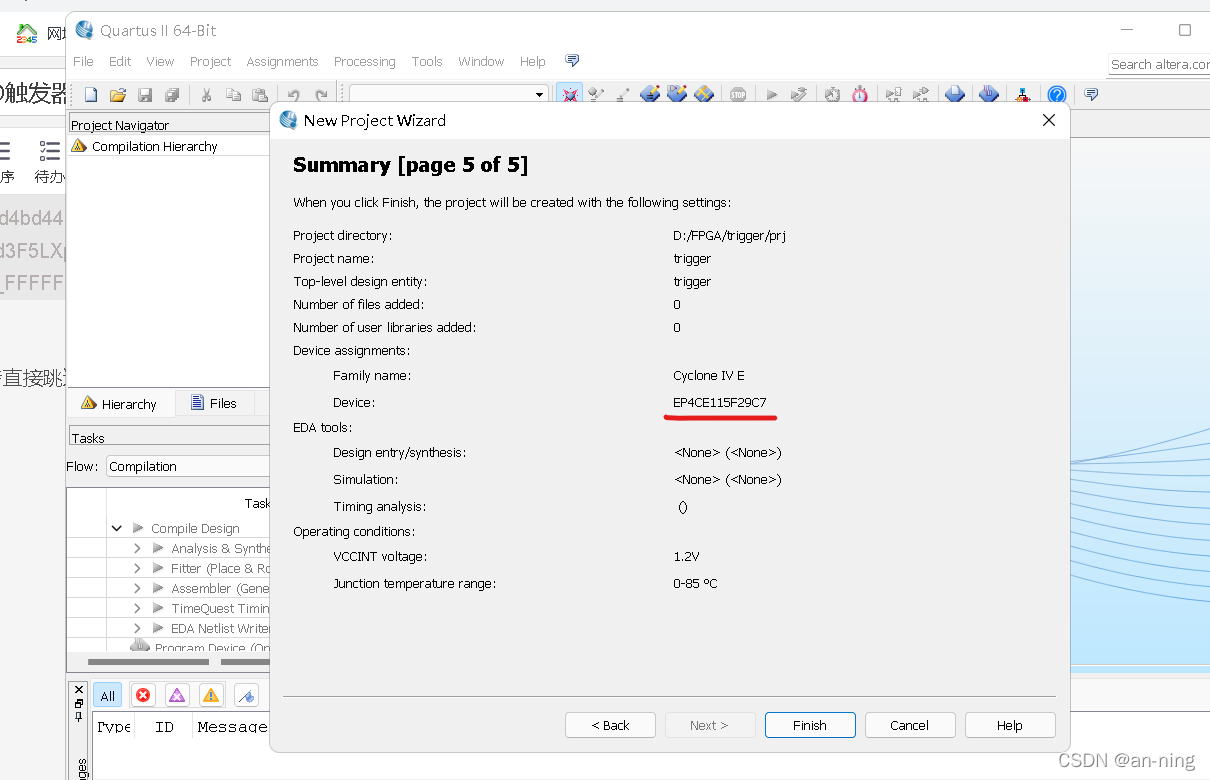

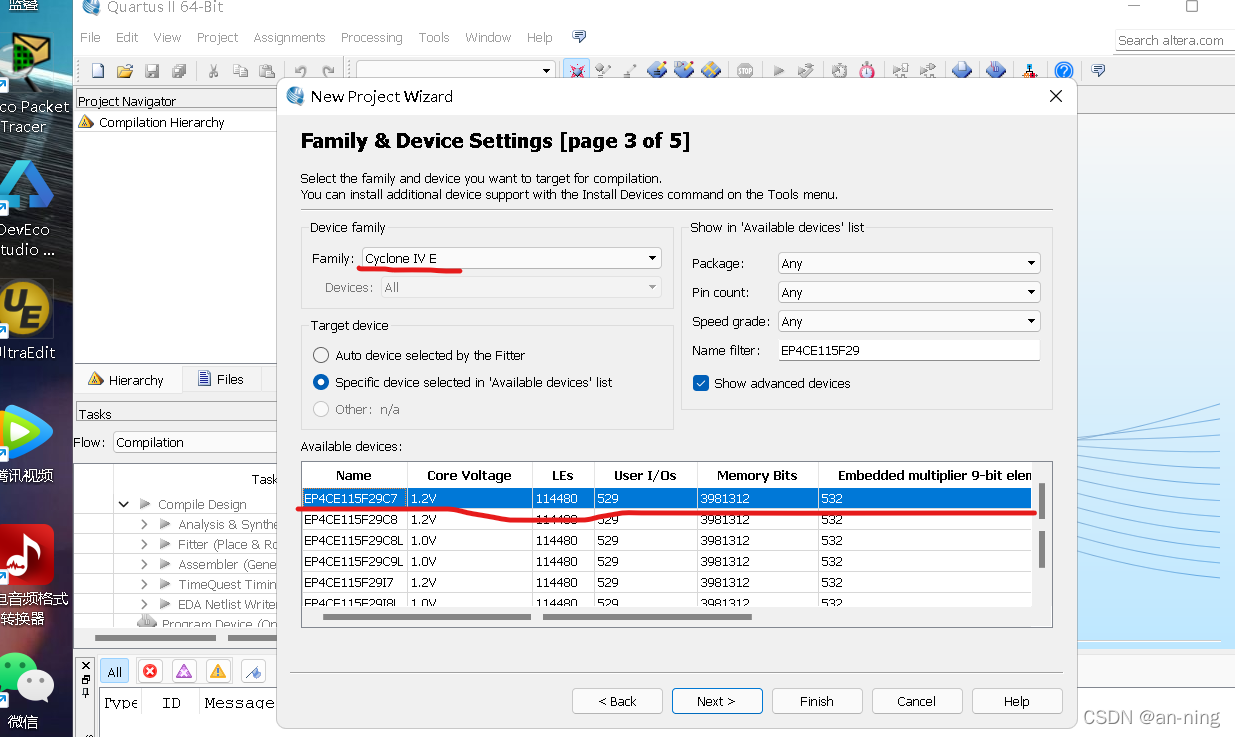

    3、根据使用的FPGA，进行选择芯片系列及类型

    4、下一步直接跳过，然后完成工程的创建

4.2、创建一个波形文件

    1、Files---->New新建一个文件

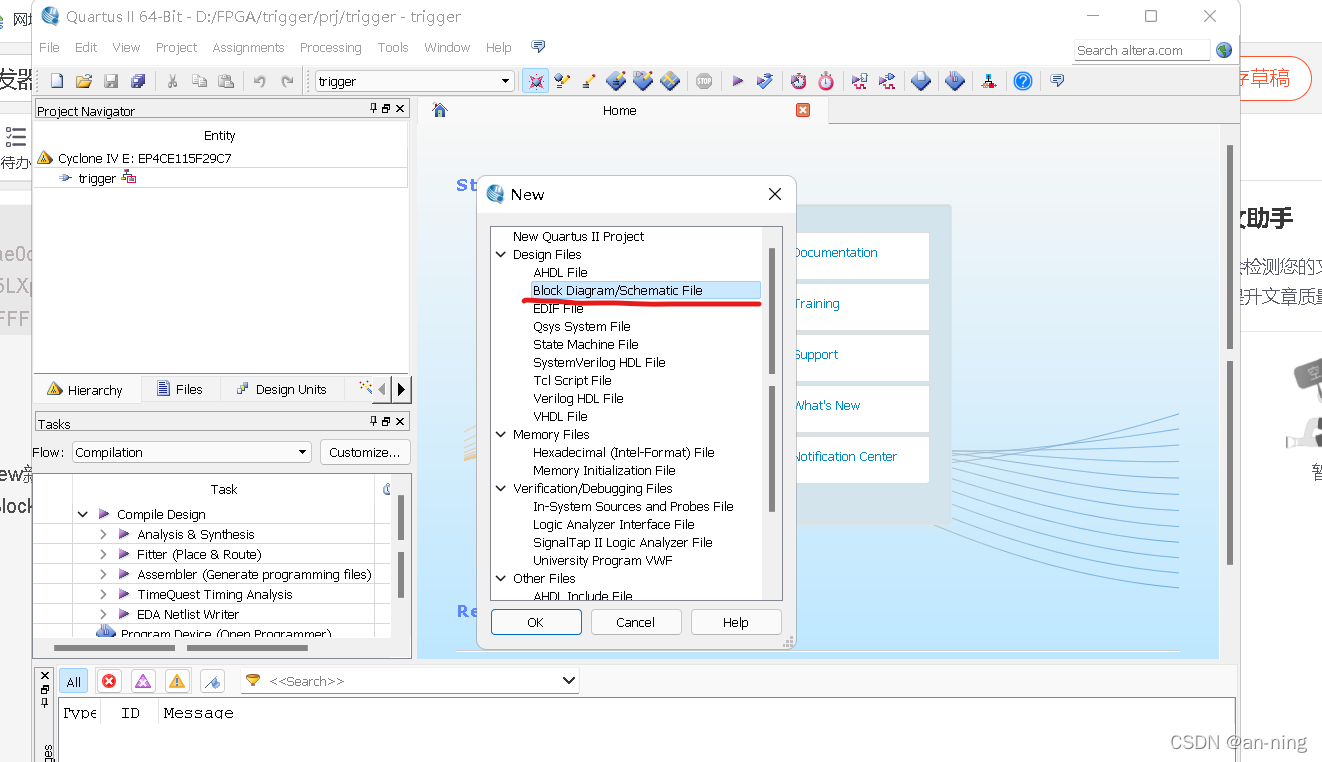

    2、然后选择Block Diagram/Schematic File，点击OK完成文件的创建

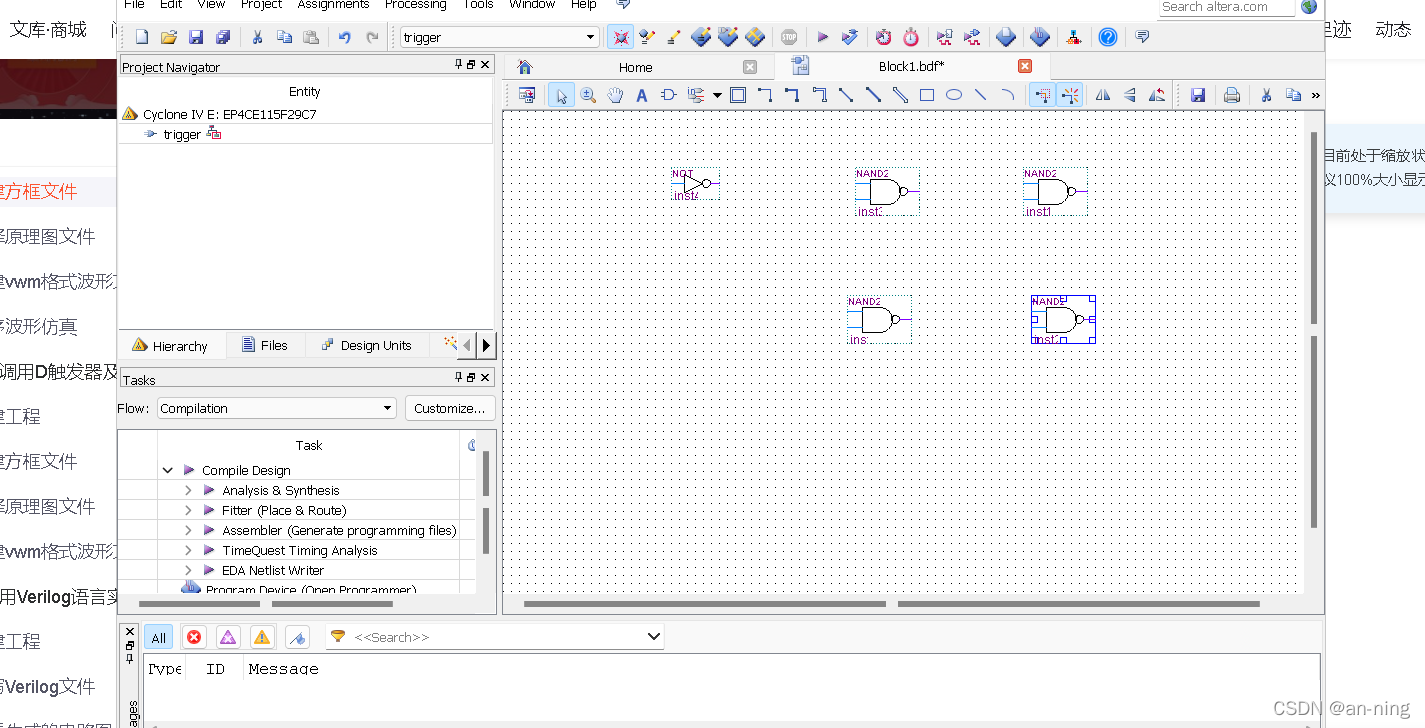

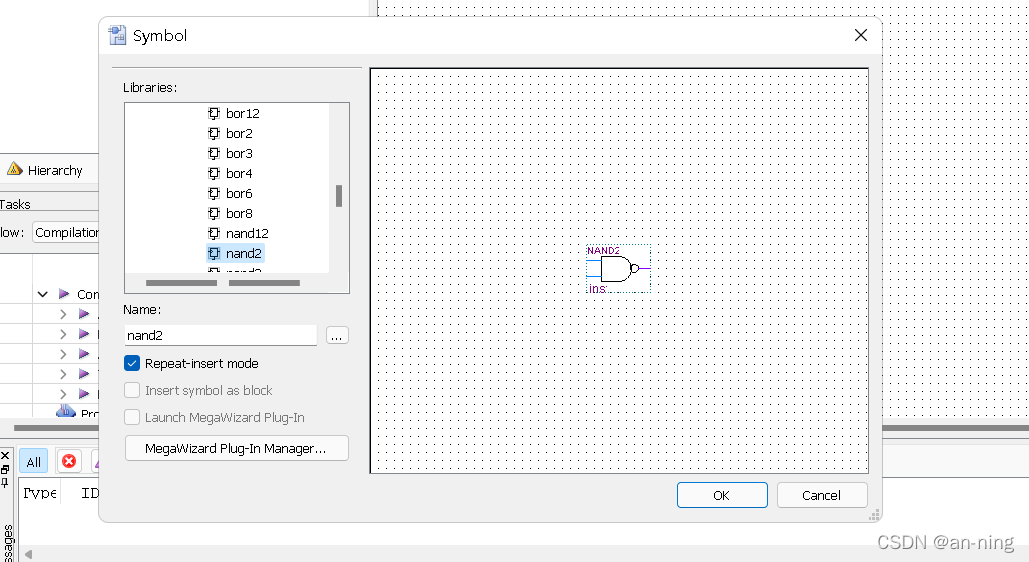

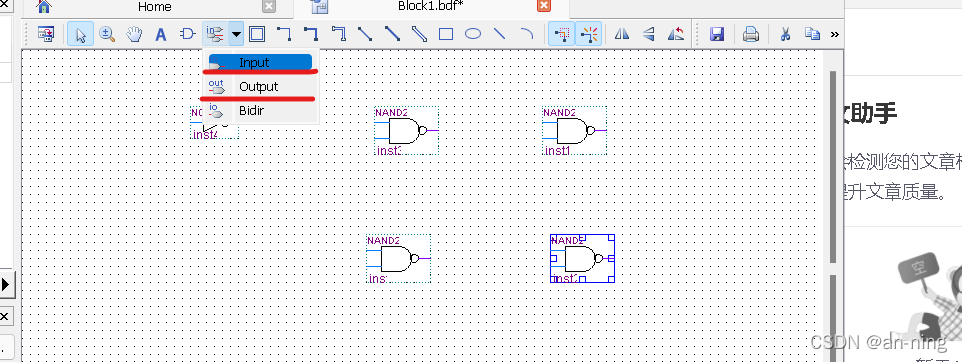

    3、选择nand2，二个输入的与非门，依次添加四个and2和一个非门not

    添加完成

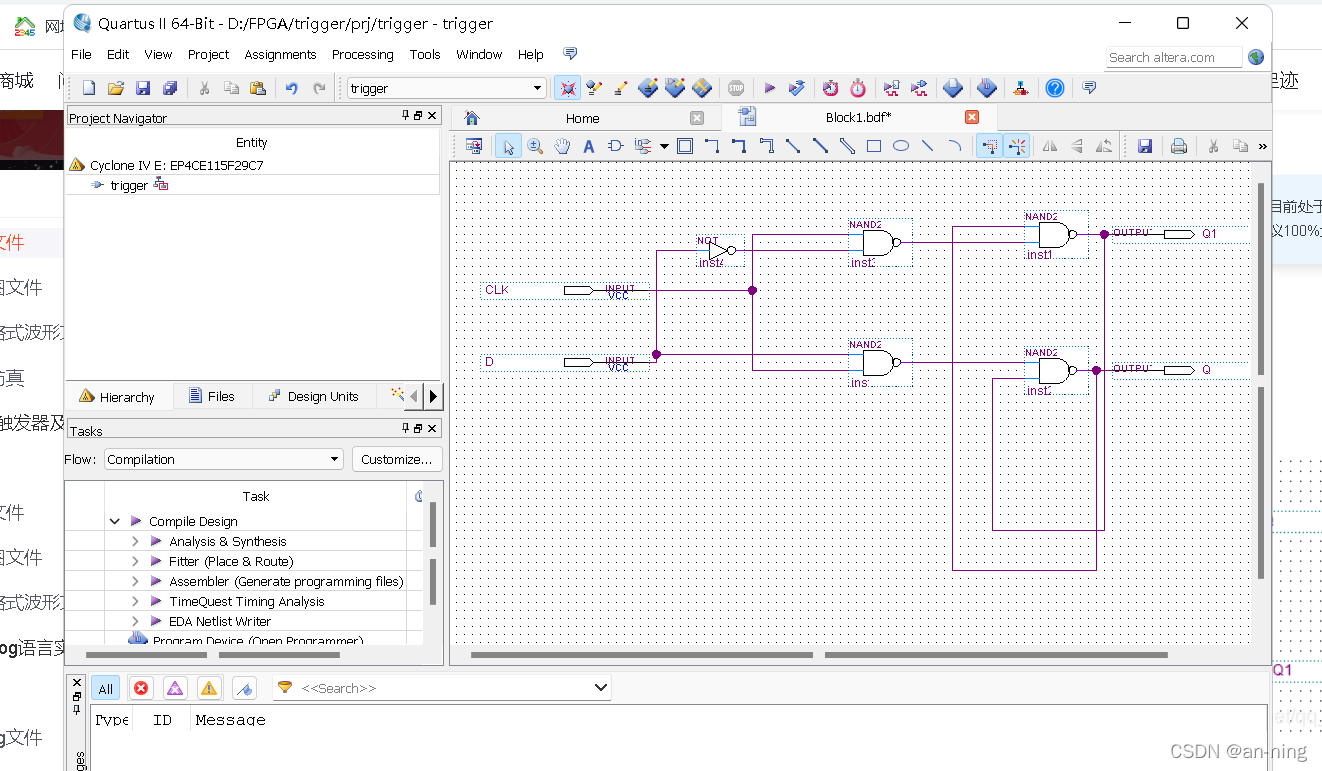

    4、选择连线工具，完成线路连接

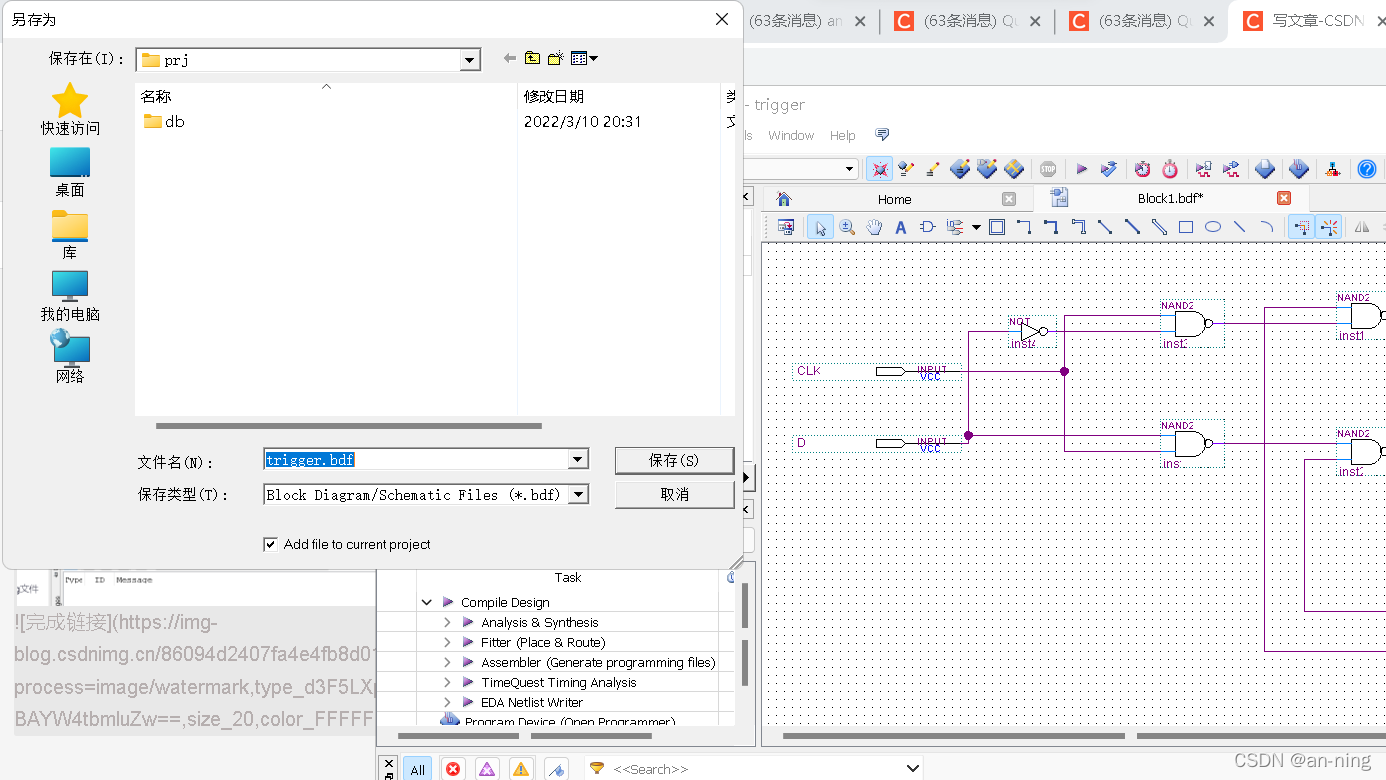

    5、保存电路图

4.3、编译原理图文件

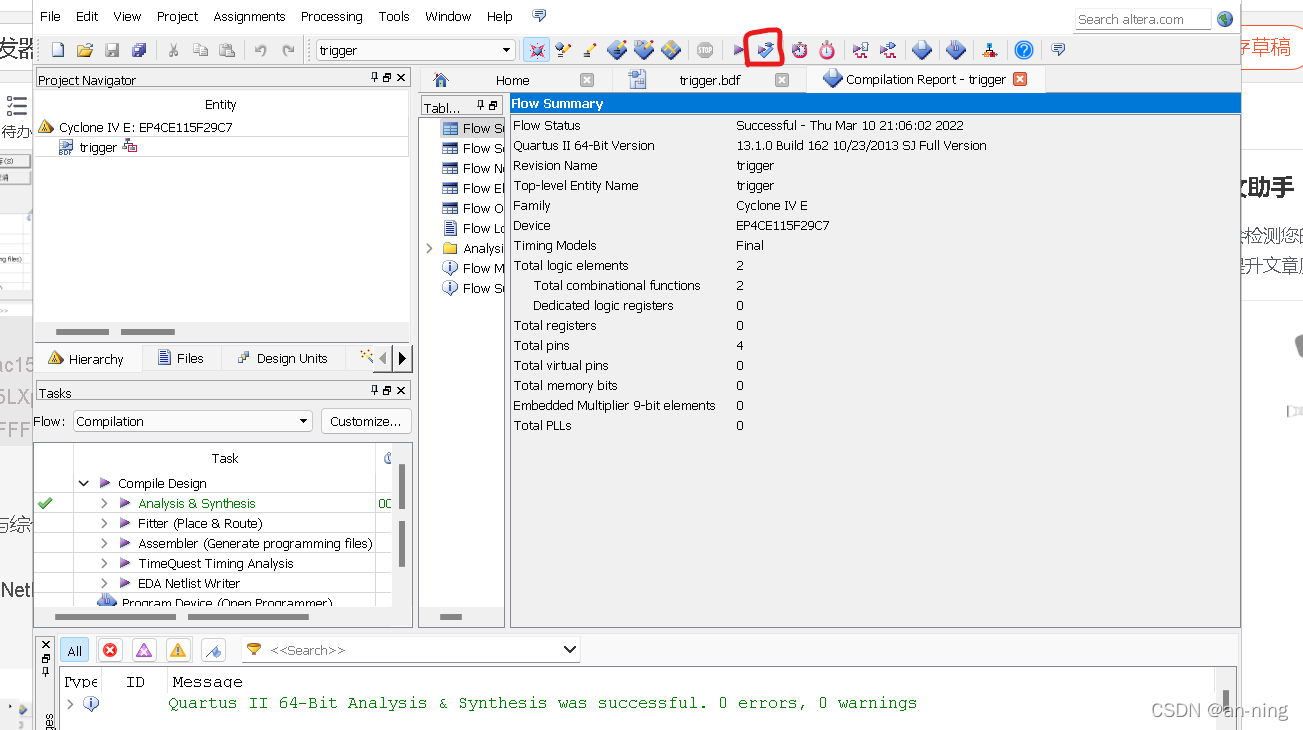

    1、启动分析与综合（全编译）

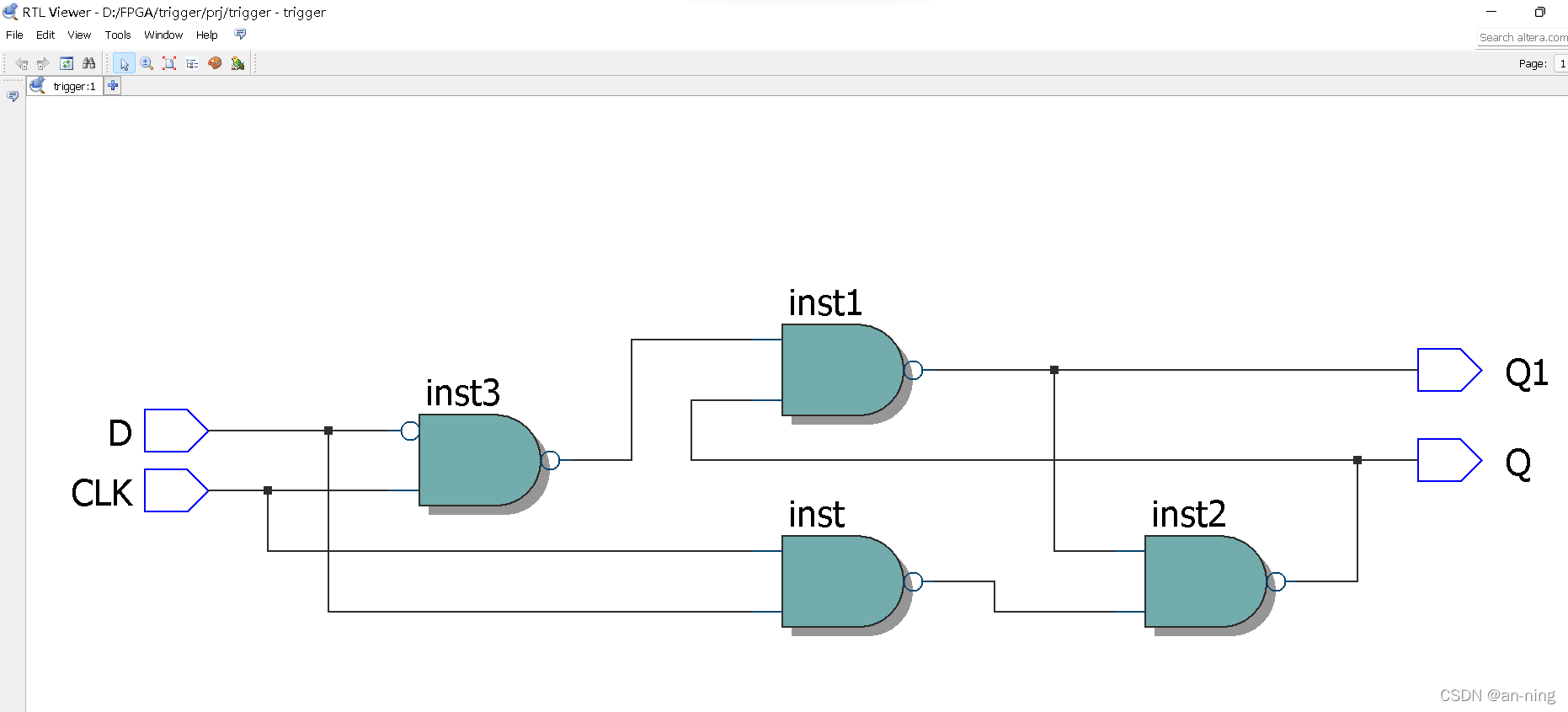

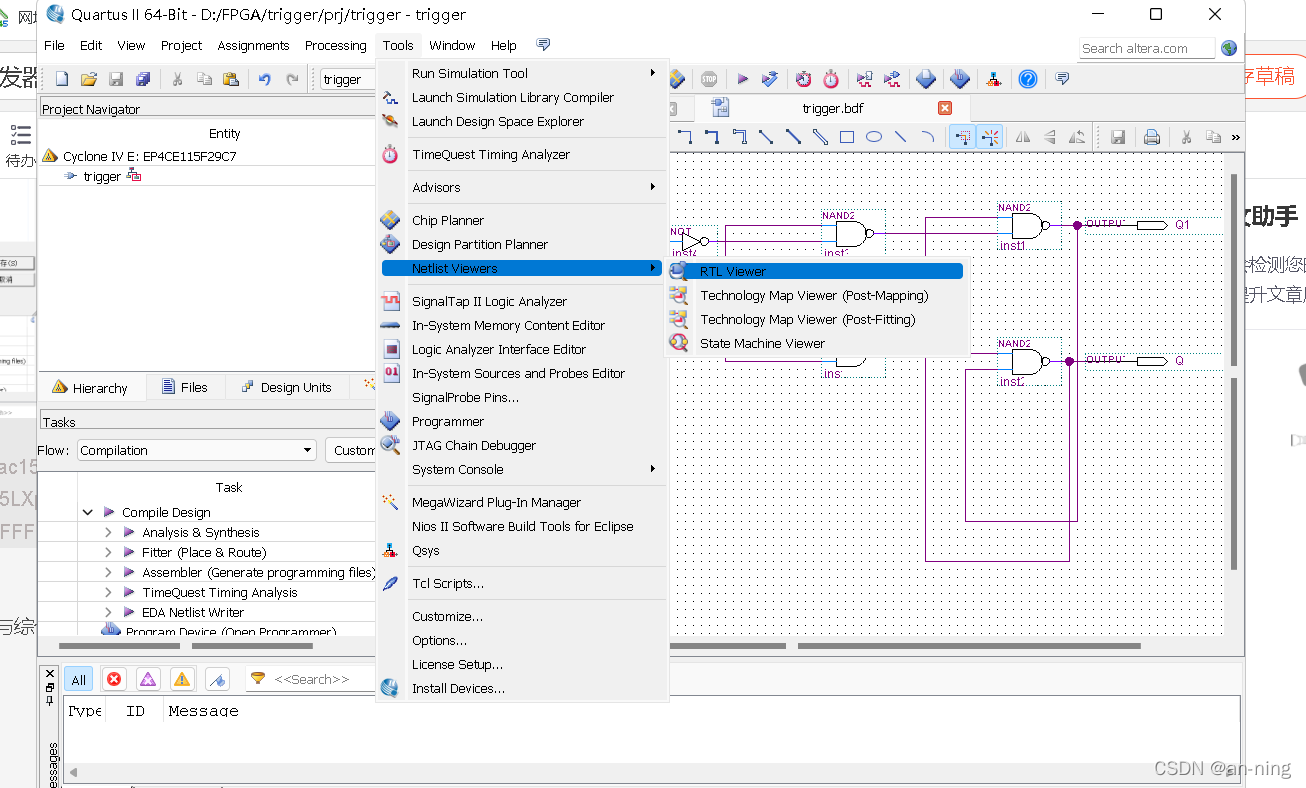

    2、Tools —> Netlist Viewers —> RTL Viewer查看硬件原理图

4.4、创建vwm格式波形文件

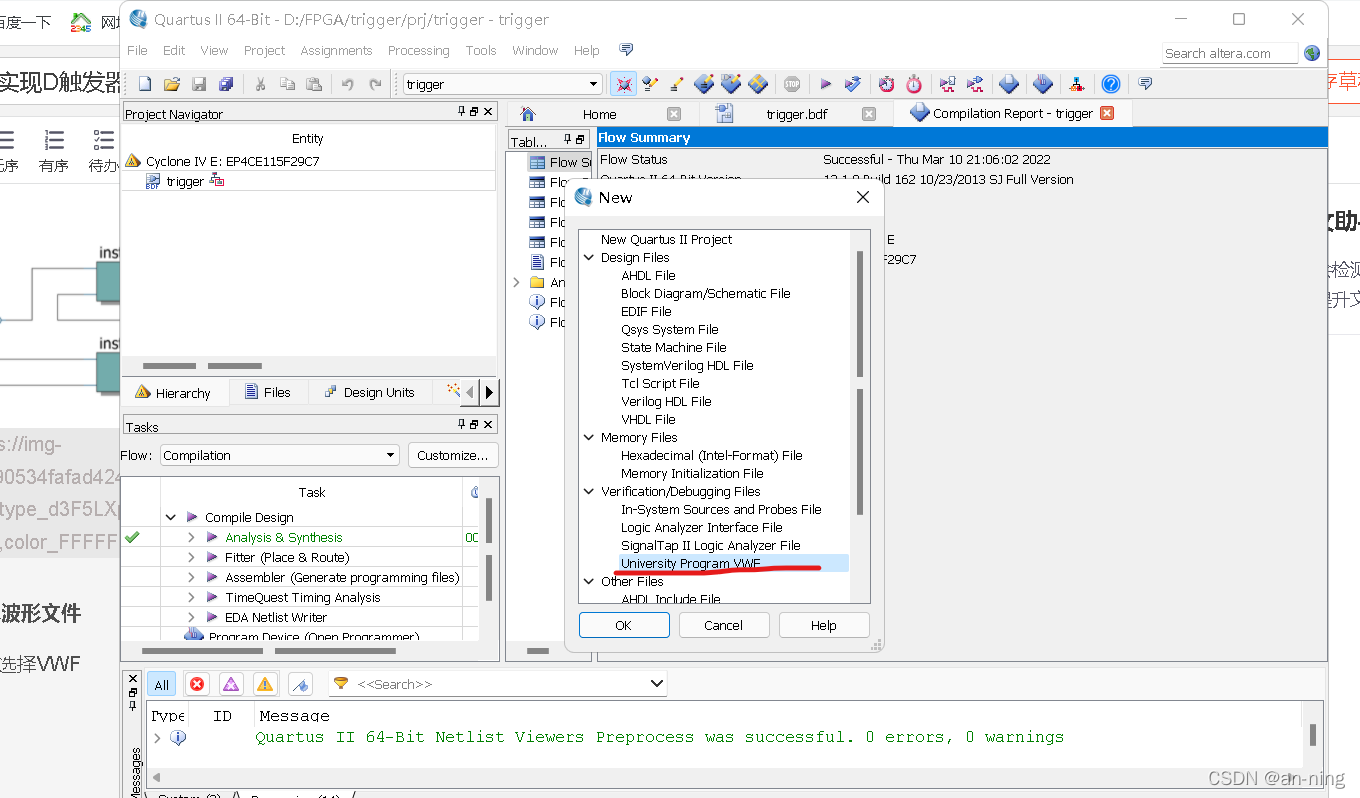

    1、选择VWF

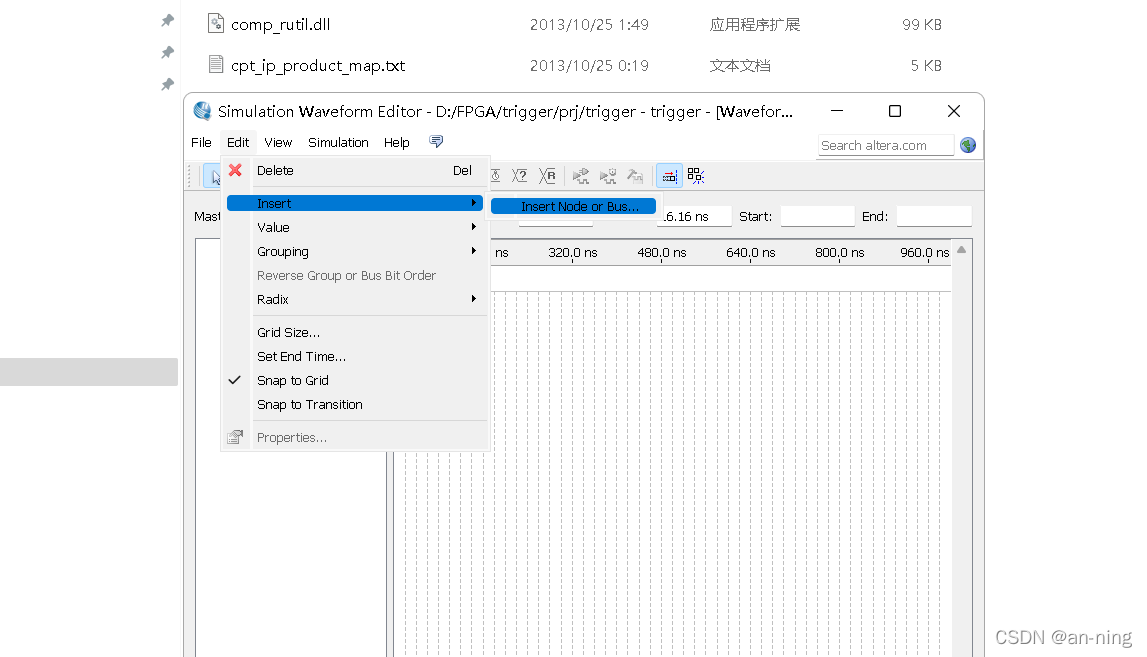

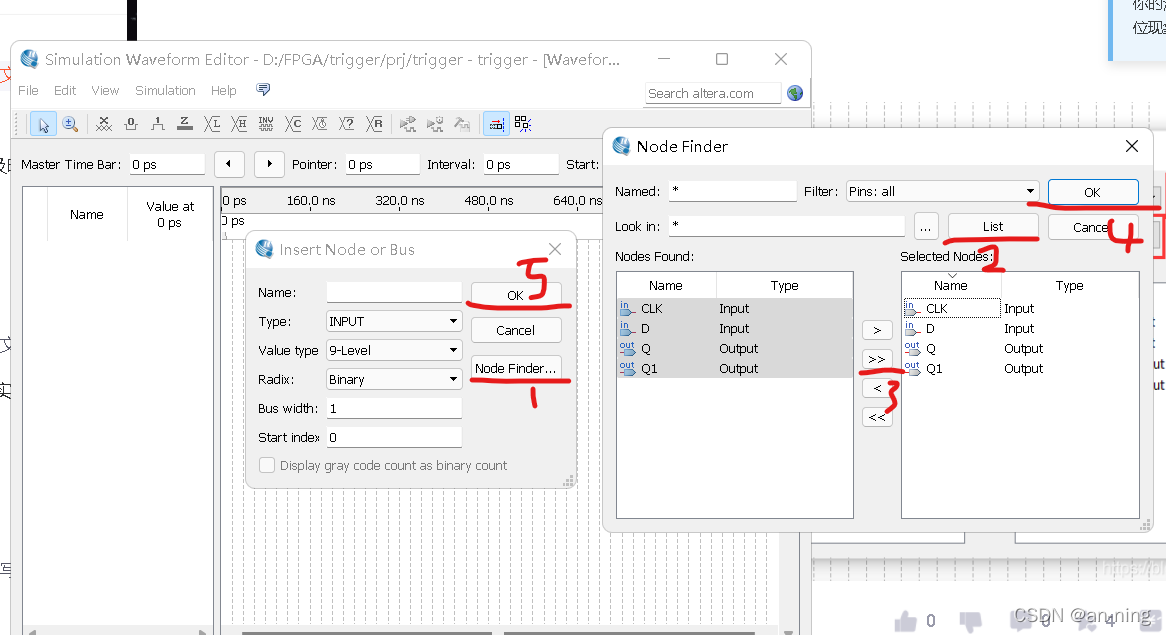

    2、选择Edit->Insert->Insert Node or Bus

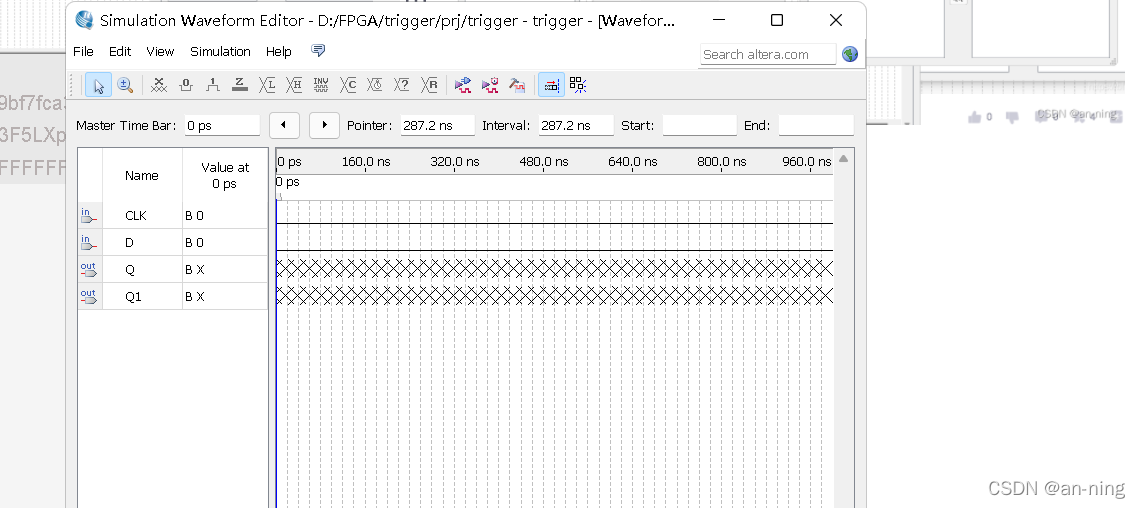

    添加Node or Bus

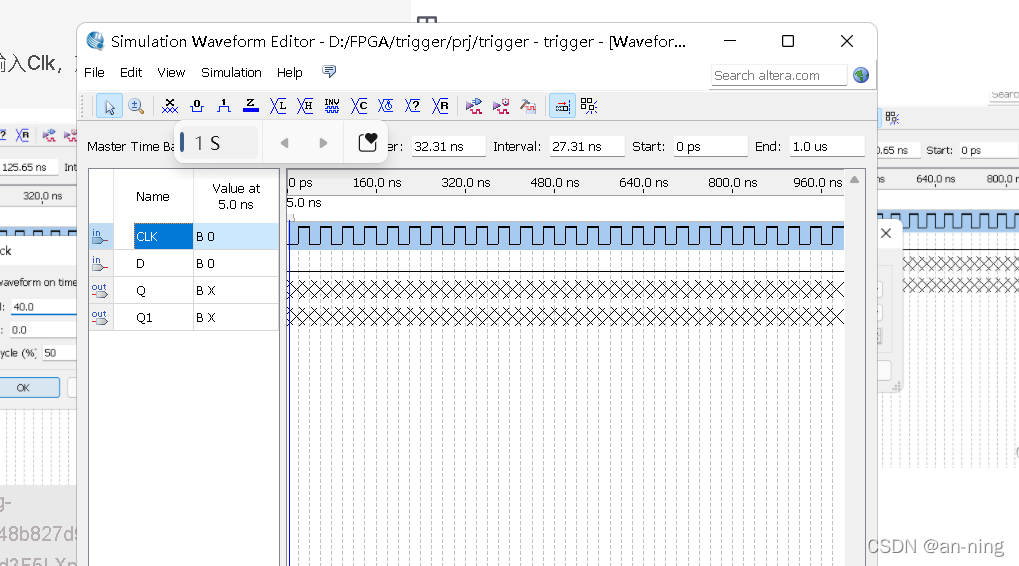

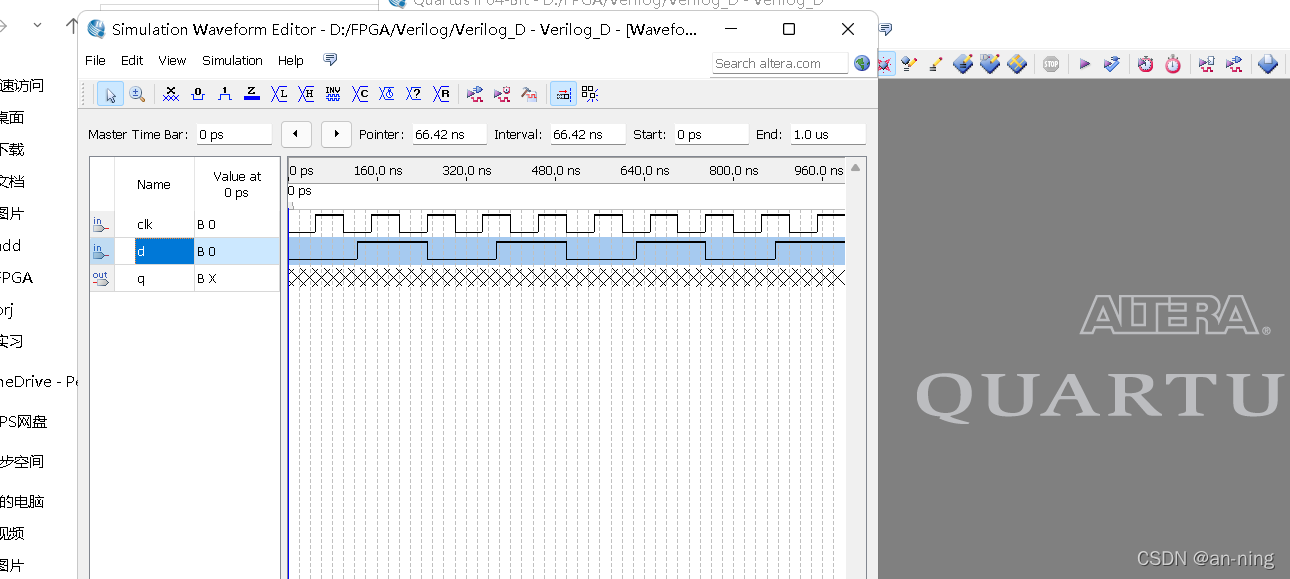

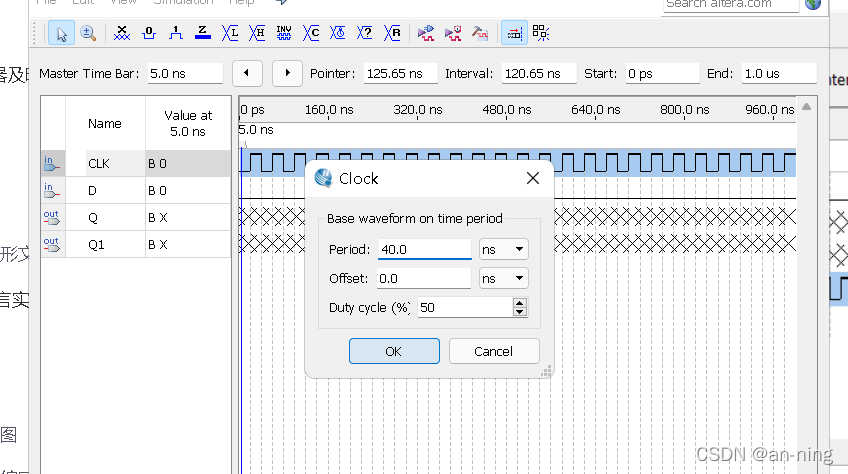

    3、编辑输入Clk，产生时钟信号

    得到波形图

    4、鼠标选择D，Q信号Q_n,，进行编辑

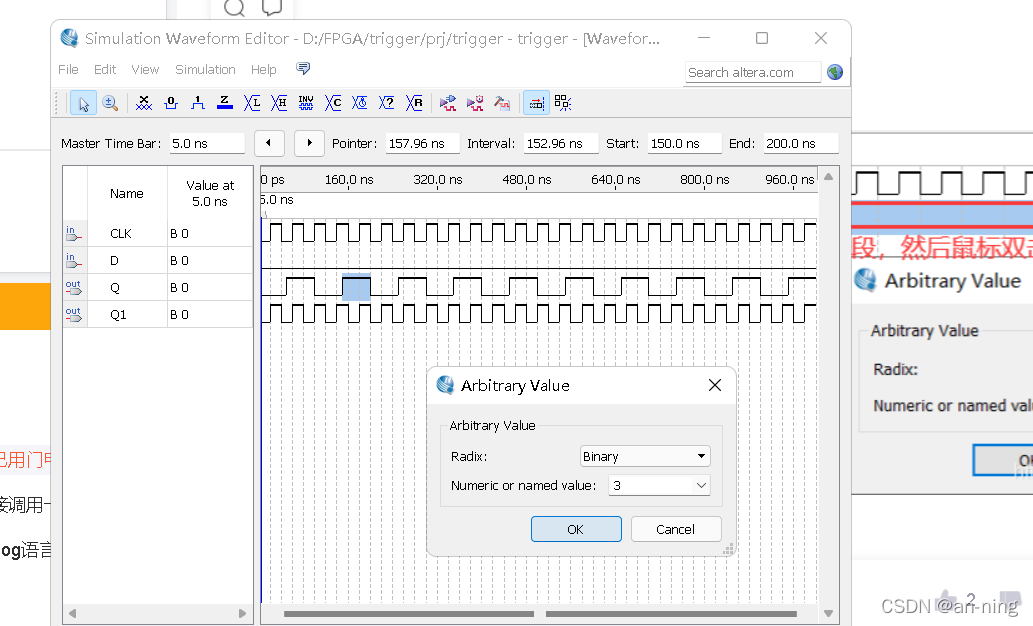

    5、双击对应的线段可对其值进行编辑

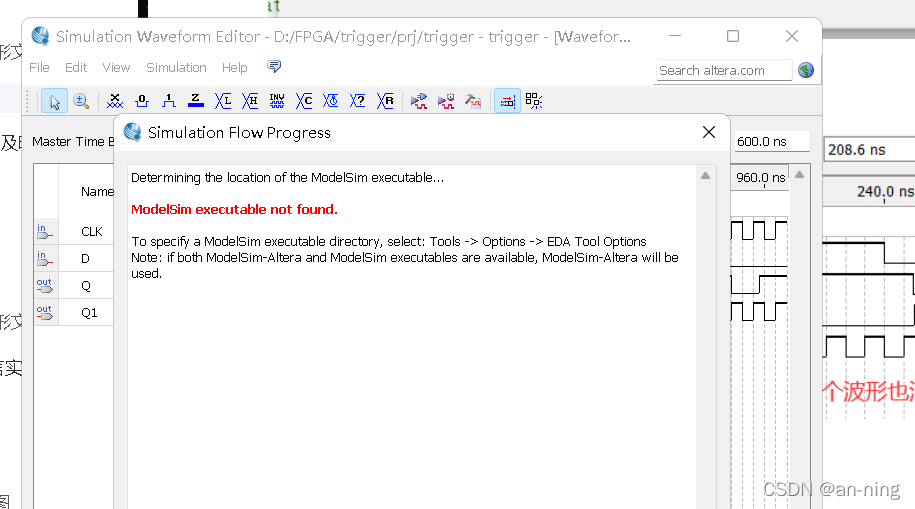

    6、进行时序波形仿真会报错

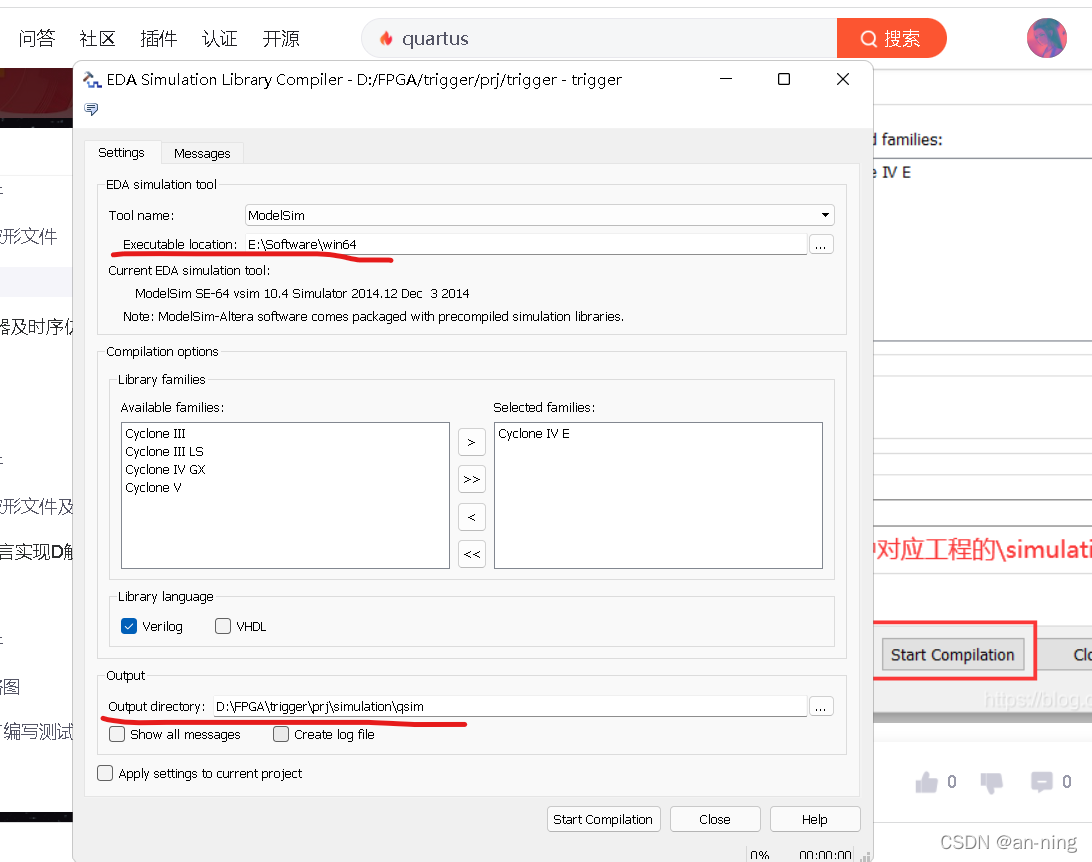

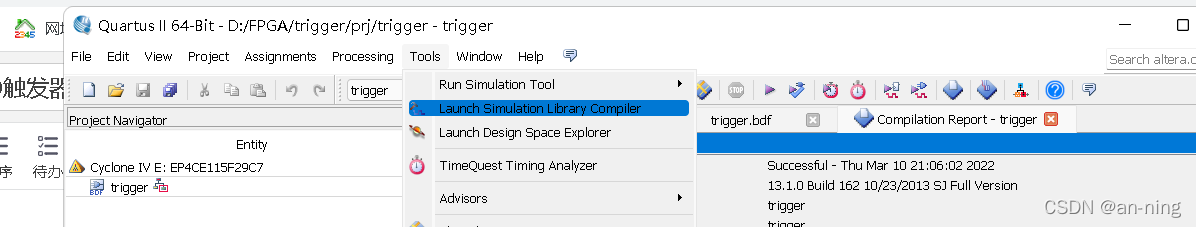

    7、此时选择选择tools->Launch Simulation Library Compiler

    选择Modsim仿真软件的安装目录输入并在项目的qsim文件夹下输出

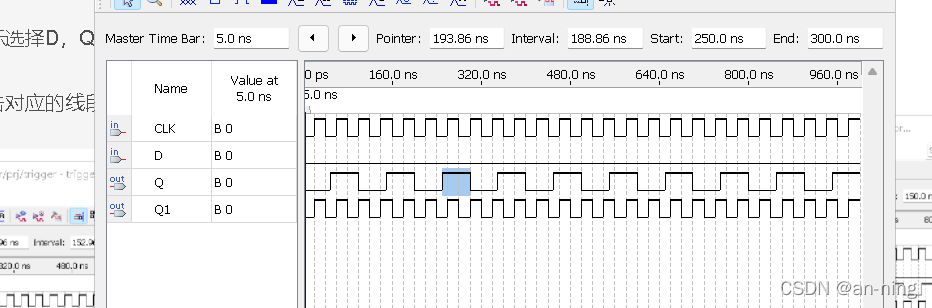

    8、然后返回vwm文件中，点击时序仿真，仿真结果如下

5、在 Quartus-II 中直接调用一个D触发器电路

5.1、创建工程

    1、创建的方法同4中的一样，此处不再赘述

5.2、创建方框文件

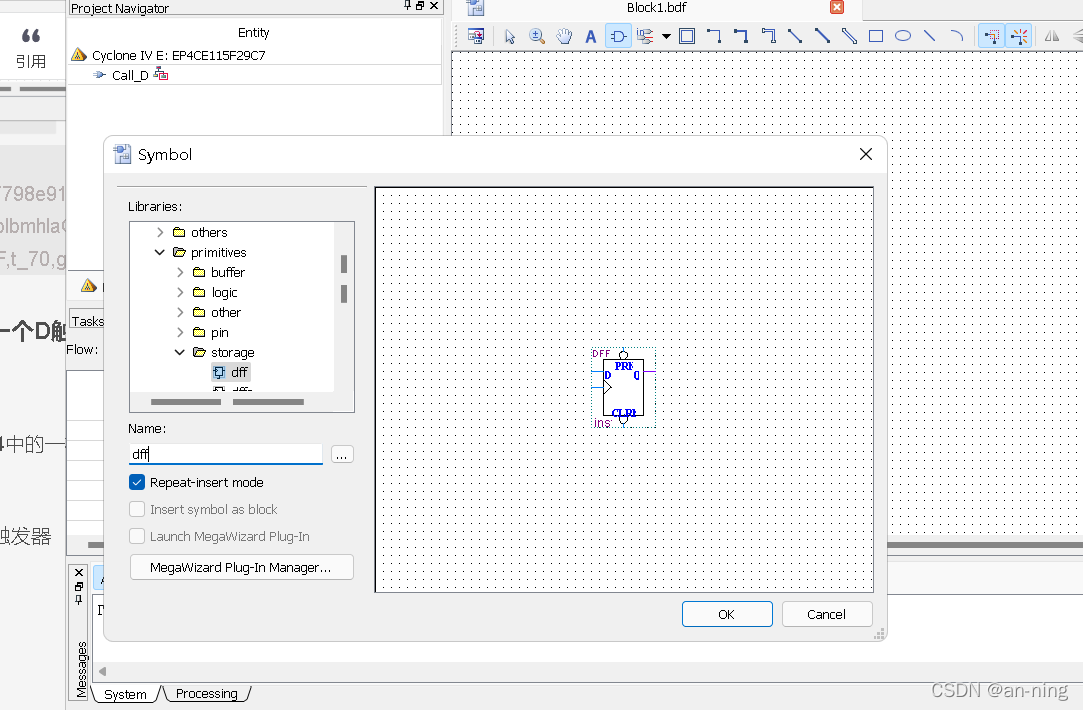

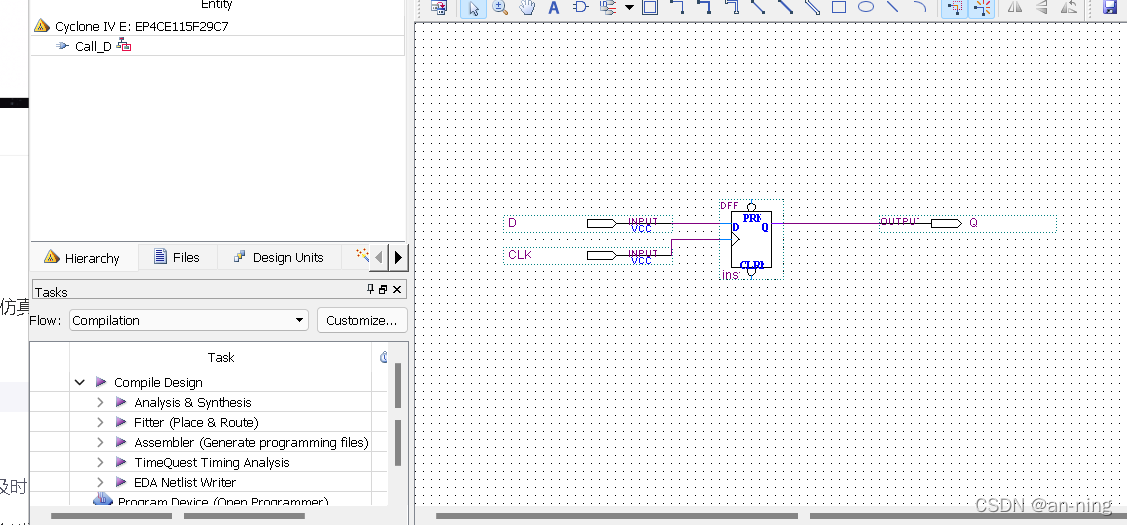

    1、搜索dff调用D触发器

    2、完成之后如下图

    3、启动分析与综合（全编译），使用rtl viewer查看硬件电路图

5.3、进行时序仿真

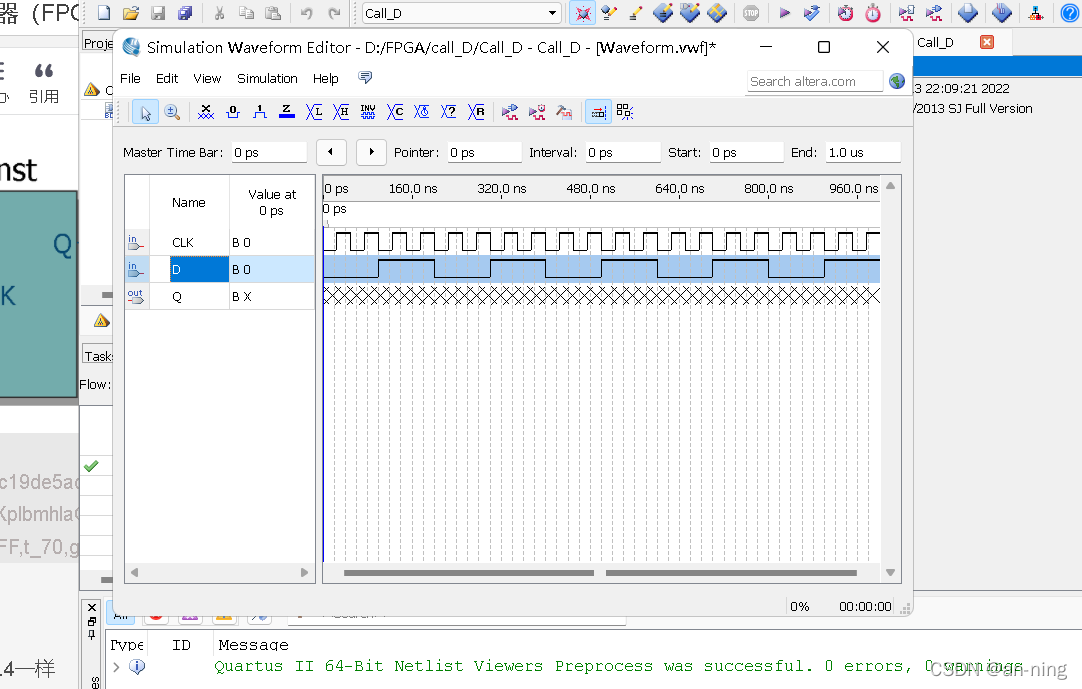

    1、创建方法同4.4一样

    2、时序仿真结果

6、用Verilog语言实现D触发器

    1、创建Verilog项目工程

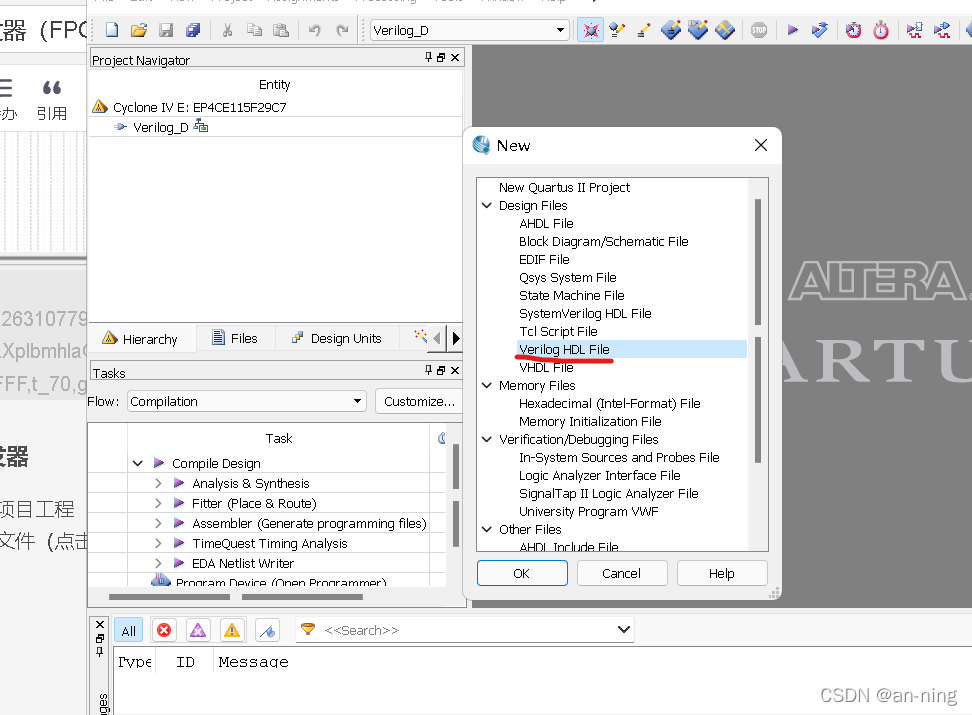

    2、创建Verilog文件（点击File->New，选中Verilog）

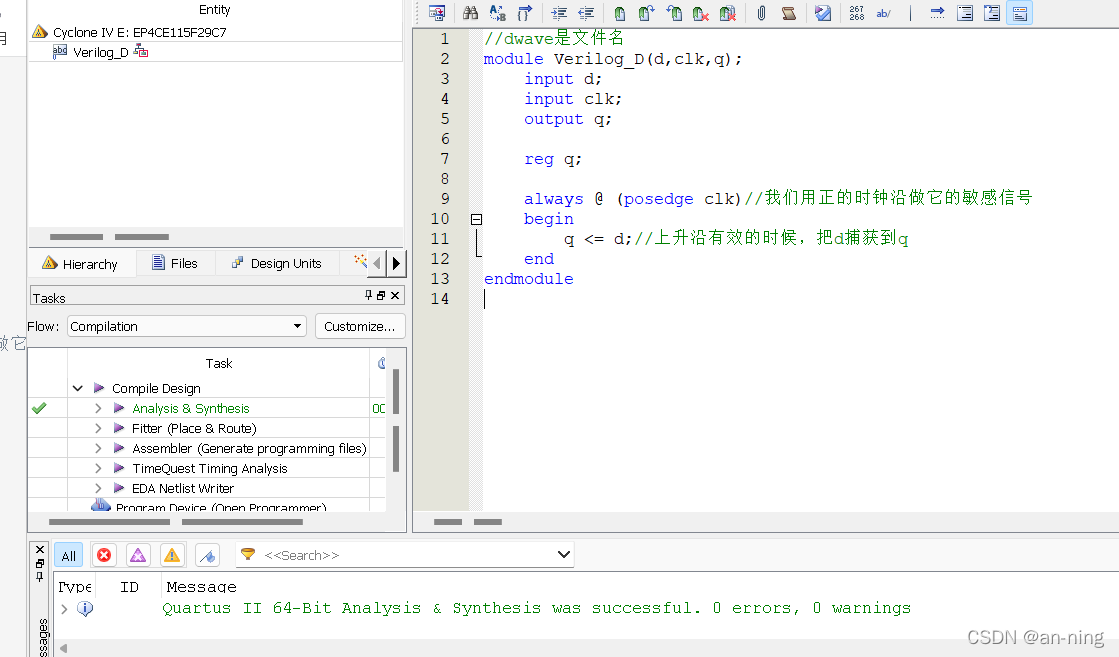

    3、编写代码并编译

//dwave是文件名
module Verilog_D(d,clk,q);
    input d;
    input clk;
    output q;

    reg q;

    always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
    begin
        q <= d;//上升沿有效的时候，把d捕获到q
    end
endmodule

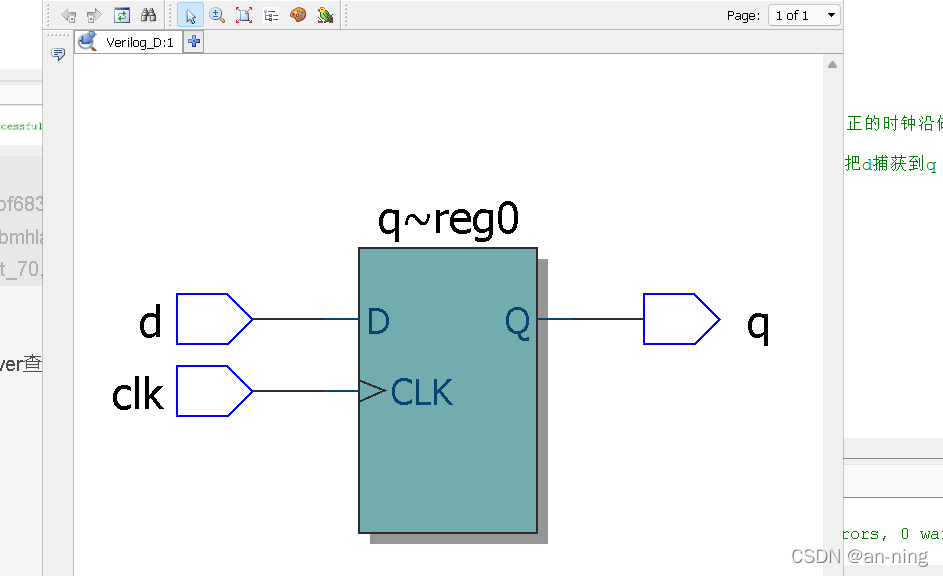

    4、同样使用rtl viewer查看硬件电路图

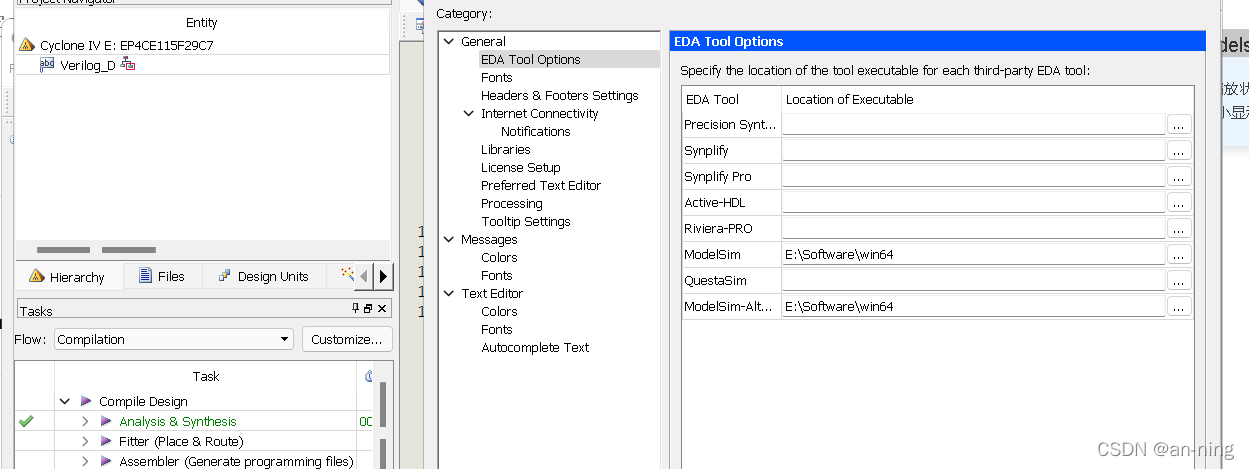

    5、然后在菜单栏中找到【Tool】→【Options】按钮，打开的页面左侧我们找到“EDA Tool Options”点击，添加Modelsim路径，点击【OK】

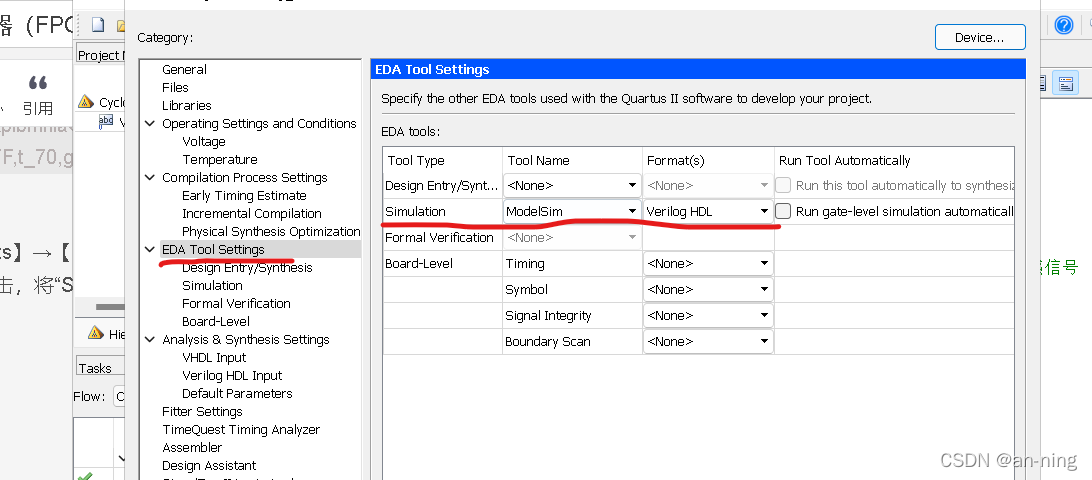

    6、【Assignments】→【Settings】按钮，在打开的页面左侧我们找到“EDA Tool Settings”点击，将“Simulation”设置成“ModelSim、Verilog HDL”，点击【OK】

    7、进行时序仿真

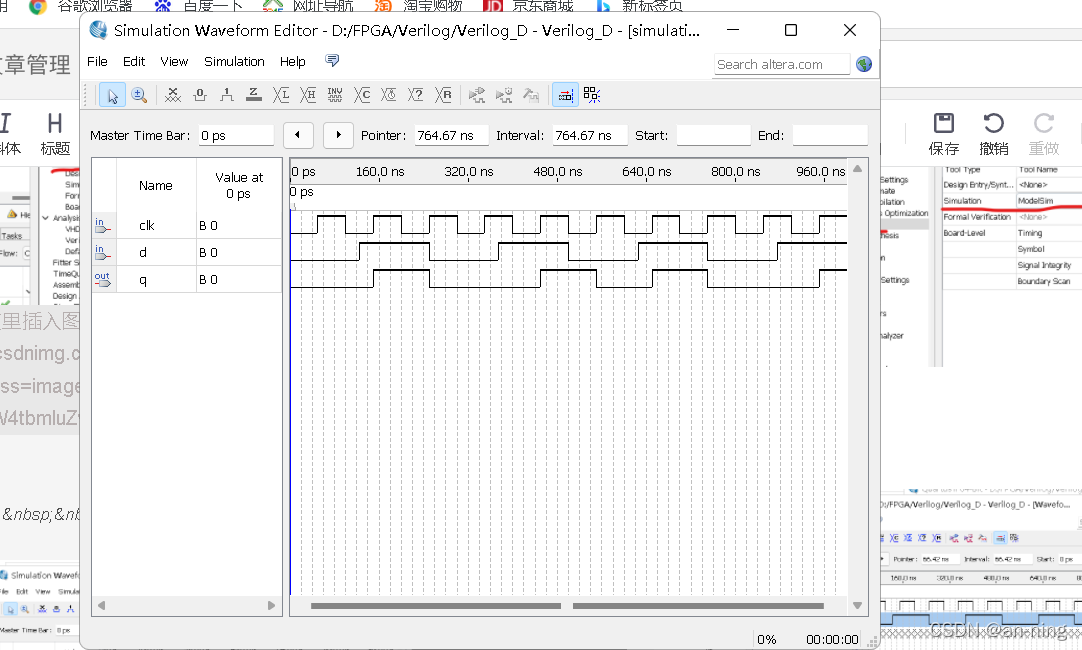

    仿真结果
