单片机IO口拓展—— 串转并

单片机IO 口的串转并是用 74HC595芯片来实现的

74HC595

可以实现三个IO口控制八个输出管脚，而且可以通过SER2（串型数据输出）来控制另一个74HC595芯片从而来控制更多的IO口输出。

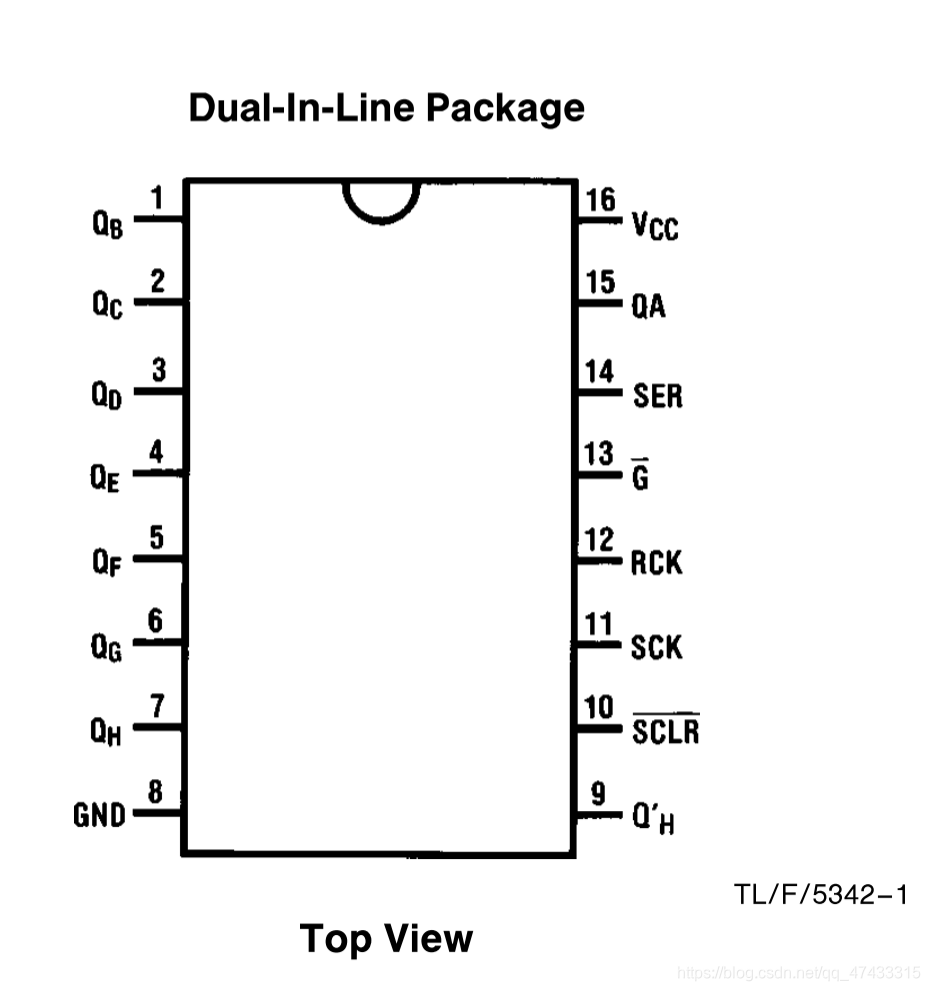

原理图如下：
在这里插入图片描述

端口介绍：

SER（14）：串行数据输入端。
比方说串行数据是0x01（0000 0001），那么这个端口就是接收这个数据的，当然，一次只能接收一个，要分八次接收。（因为他就一个引脚，只能分辨高低）
SRCLK（11）：上升的时候移位。也就是说我上升一次，就把SER口上的电平情况保存下来。
3.== RCLK==（12）：上升的时候输出。就是当芯片内8个串行数据都接收到以后将数据输出。
/SRCLK (10)：低电平时重置芯片（数据清零）。一般都默认接高电平VCC。
/OE（13）：高电平时禁止输出。一般默认低电平。

（具体的74HC595芯片的使用方法在我的 “点阵” 那篇博客中有具体的写道，可以参考那篇的内容，在此就不再展开细说。）
实例：用74HC595控制流水灯，代码如下：

#include <reg51.h>			 //此文件中定义了单片机的一些特殊功能寄存器
#include <intrins.h>

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;
u8 ledNum;                   //定义IO口

sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;
sbit LED=P0^7;

void delay(u16 i)           //延时函数
{

	while(i--
