基于51单片机的DHT11传感器

关于DHT11传感器

DHT11传感器是有已校准数字信号输出的温湿度传感器的，之所以使用DHT11来做温湿度传感器的原因有以下三点：

1. DHT11的时序简单。
2. DHT11是国产的，全中文的参考手册，不用担心英文看不懂。
3. 功能少，只有一个测量温湿度的功能。

参数特性

注：DHT11温湿度传感器的测量范围，以及精度、分辨率。如果超出了这个范围，那么DHT11就不能够使用了。

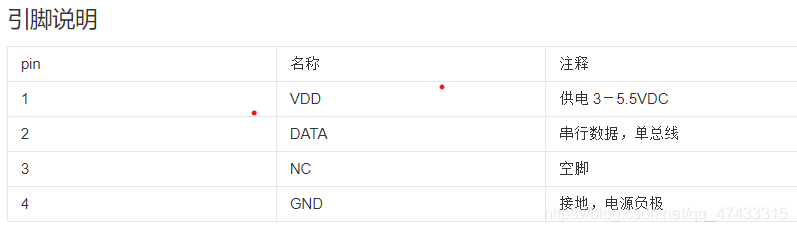

引脚说明：

注意供电范围是 **3 -5.5 V。**如果超出这个范围，传感器可能会烧、假如低于这个范围，可能传感器会读出错误的温湿度数据或者压根就罢工了。

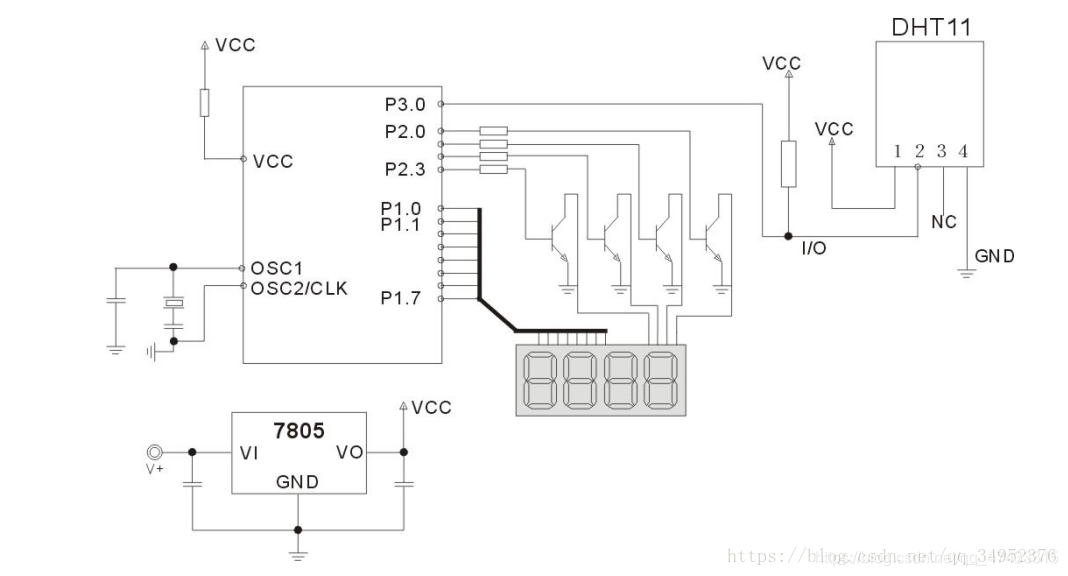

这个是数据手册上显示的DHT11典型的电路连接方法，我们再数据口上要接上一个上拉电阻。供电所使用的为7805的稳压电源，也就是5V。实际上，只要我们满足他的供电电压范围，都是能够工作的。

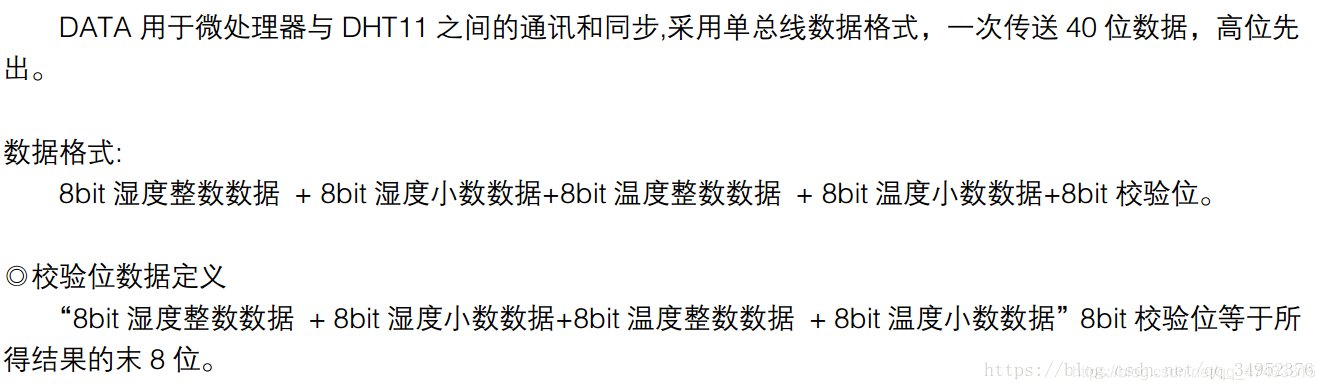

数据格式

DHT11用的是单总线协议，一次传送40位的数据。 注意了，看到这一句话，也就是说我们每次读取DHT11的数据时，都要一次性读取40次，也就是读取40位。并且数据前16位是与湿度相关的，中间16位是与温度相关的，最后八位是用来校验的，当我们校验成功后，证明这一次的温湿度结果正确的，我们单片机就可以使用这个温湿度值；如果校验不通过，那么就代表我们这次读取出来的温湿度值，是错误的（也许是我们的时序错误了，也许是传感器的问题），我们不进行采样。

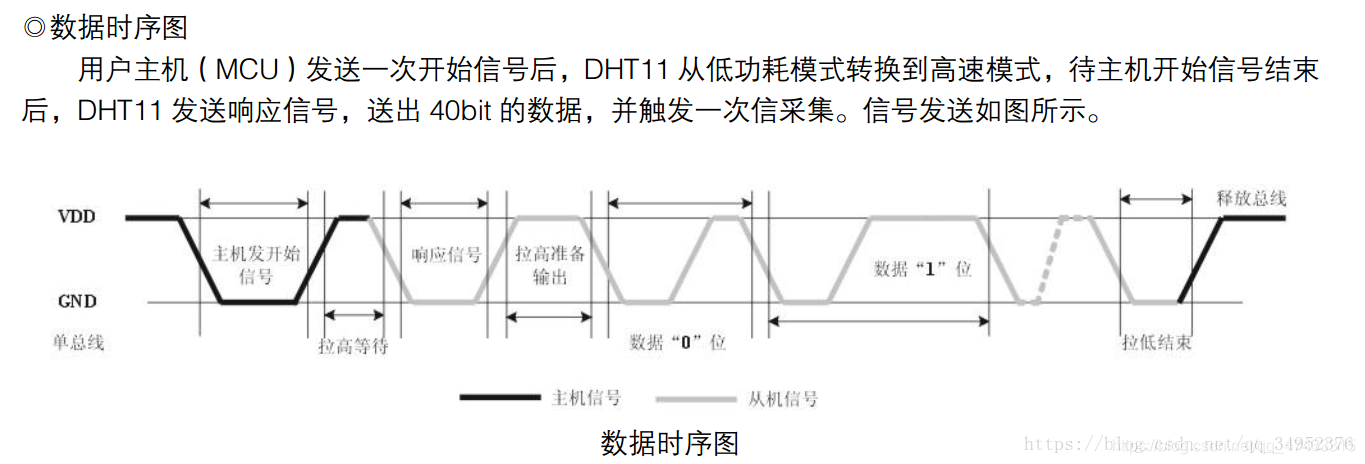

DHT11的总体通信流程。第一步：主机先发送开始信号，从机会返回一个相应信号进行应答。 第二步：主机信号线拉高准备接收数据。 第三部：开始接收数据（一次接收40位）。

步骤

步骤一：DHT11 上电后（DHT11 上电后要等待 1S 以越过不稳定状态在此期间不能发送任何指令），测试环境
温湿度数据，幵记录数据，同时 DHT11 的 DATA 数据线由上拉电阻拉高一直保持高电平；此时 DHT11 的
DATA 引脚处于输入状态，时刻检测外部信号。

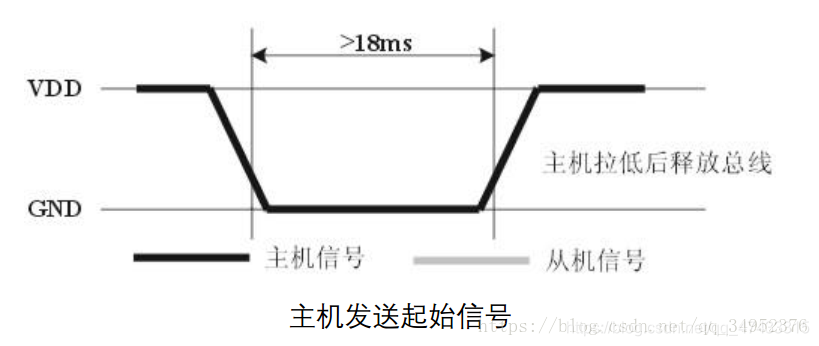

步骤二：微处理器的 I/O 设置为输出同时输出低电平，且低电平保持时间不能小于 18ms，然后微处理器的 I/O
设置为输入状态，由于上拉电阻，微处理器的 I/O 即 DHT11 的 DATA 数据线也随之变高，等待 DHT11 作
出回答信号，发送信号如图所示：

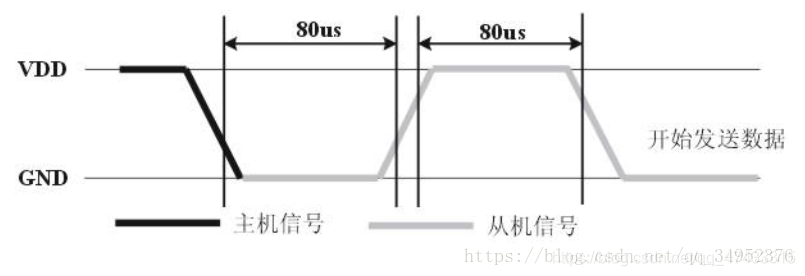

步骤三：DHT11 的 DATA 引脚检测到外部信号有低电平时，等待外部信号低电平结束，延迟后 DHT11 的 DATA
引脚处于输出状态，输出 80 微秒的低电平作为应答信号，紧接着输出 80 微秒的高电平通知外设准备接
收数据，微处理器的 I/O 此时处于输入状态，检测到 I/O 有低电平（DHT11 回应信号）后，等待 80 微秒
的高电平后的数据接收，发送信号如图所示：

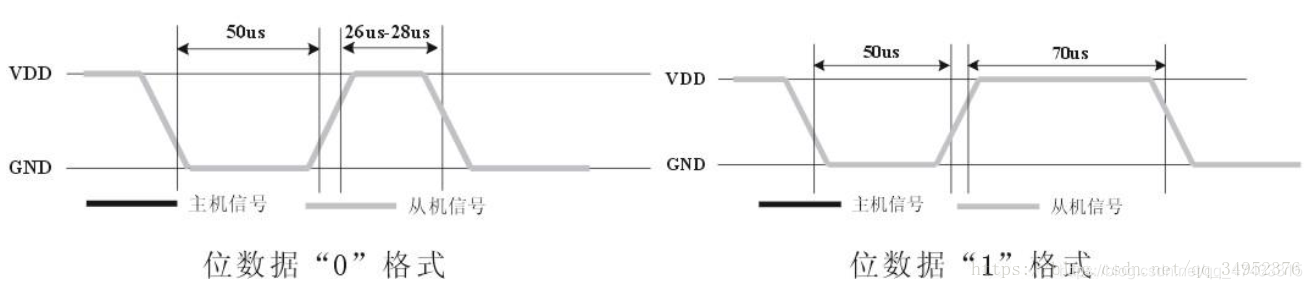

步骤四：由 DHT11 的 DATA 引脚输出 40 位数据，微处理器根据 I/O 电平的变化接收 40 位数据，位数据“0”
的格式为： 50 微秒的低电平和 26-28 微秒的高电平，位数据“1”的格式为： 50 微秒的低电平加 70
微秒的高电平。位数据“0”、“1”格式信号如图所示：

（我们可以把这一段的时序理解为，我们主机先把数据线拉低50us，然后延时等待40us，然后再去读取信号线的电平，如果为低电平，则为位“0”；如果为高电平，则为位“1”）。

结束信号：DHT11 的 DATA 引脚输出 40 位数据后，继续输出低电平 50 微秒后转为输入状态，由于上拉电阻随
之变为高电平。但 DHT11 内部重测环境温湿度数据，幵记录数据，等待外部信号的到来。

方法总结：

一. 单片机上点后1s内不读取（不重要）

二. 主机（单片机）发送起始信号：
1.主机先拉高data。
2.拉低data延迟18ms。
3.拉高data（单片机引脚设置为输入）。

三. 从机（DHT11）收到起始信号后进行应答：
从机拉低data，主机读取到data线被拉低持续80us后从机拉高data线，
持续80us，直到高电平结束，意味着主机可以开始接受数据。

四. 主机开始接收数据：
1.主机先把data线拉高（io设置为输入）。
2.从机把data线拉低，主机读取data线电平，直到低电平结束（大约50us）
从机拉高data线后，延迟40us左右（28~70us之间）主机再次读取data线
电平，如果为低电平，则为“0”，如果为高电平，则为“1”。
3.继续重复上述1,2步骤累计40次。

五. data线拉低50us代表读取结束

六. 校验数据

代码

（代码来源于网络，暂未核验是否可用）

//****************************************************************//
// DHT11使用范例
//单片机 ： AT89S52 或 STC89C52RC
// 功能 ：串口发送温湿度数据 波特率 9600
//硬件连接： P2.0口为通讯口连接DHT11,DHT11的电源和地连接单片机的电源和地，单片机串口加MAX232连接电脑
#include <reg51.h>
#include <intrins.h>
//
typedef unsigned char U8; /* defined for unsigned 8-bits integer variable 无符号8位整型变量 */
typedef signed char S8; /* defined for signed 8-bits integer variable 有符号8位整型变量 */
typedef unsigned int U16; /* defined for unsigned 16-bits integer variable 无符号16位整型变量 */
typedef signed int S16; /* defined for signed 16-bits integer variable 有符号16位整型变量 */
typedef unsigned long U32;
