Lab Exercise – DHCP

实验要求：

了解DHCP(动态主机配置协议)的工作原理。DHCP是一种基本的粘合协议，用于配置计算机的IP地址以及其他信息。
DHCP涉及四种类型的数据包:
Discover，为您的计算机定位DHCP服务器;
Offer，为服务器提供一个IP地址;
Request，为您的计算机要求提供地址;
Ack，服务器授予地址租约。

一、实验操作：

打开wireshark，使用(udp port 67) or (udp port 68)进过滤
在命令行输入ipconfig /release 再输入ipconfig /renew

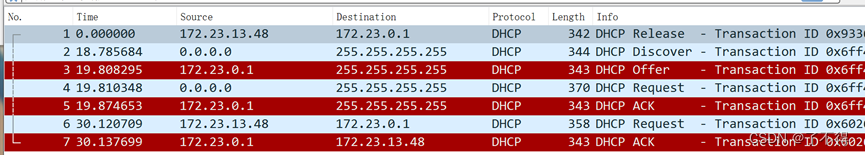

观察wireshark，一旦捕获到DHCP包，就停止。得到结果如下。

二、DHCP协议

查看一组DHCP交换（Request和ACK）中的Request包

Message Type	值为Boot Request，用于从你的计算机发送到DHCP服务器的所有DHCP报文。
Transaction ID	所有DHCP报文在客户端和服务器之间的特定交换携带相同的事务ID;即两端都知道报文属于该交换，而不是另一个并发的DHCP操作。
一系列的IP	这些字段用于携带IP地址
Magic Cookie	它携带一个值，表示报文的其余部分包含一系列DHCP option
DHCP option	每个DHCP选项都是自包含的，有一个类型代码表示它所代表的内容，以及长度和值。第一个选项是DHCP Message Type，表示所携带的DHCP报文的类型。其他选项根据不同的DHCP报文类型而不同。例如，DHCP Request将有一个被请求的IP地址选项来请求一个特定的地址，DHCP Ack将有一个IP地址租期选项来说明IP地址被分配的时间。

三、回答问题

比较DHCP ACK和DHCP Request回答下列问题。

BOOTP Message Type字段的两个值是什么?
答：Request是01，ACK是02
Transaction ID字段有多长? 说明由不同计算机进行的并发DHCP操作是否有可能选择相同的Transaction ID。
答：Transaction ID有四个字节。可能相同。Transaction ID是由客户端随机生成，然后插入DHCP DISCOVER消息的xid字段，服务器从DHCP DISCOVER消息解析得到xid值，把xid值插入到DHCP OFFER消息的xid字段，发送DHCP OFFER报文到请求客户端。如果DHCP OFFER消息中的xid值与最近发送DHCP DISCOVER消息中的xid值不同，那么客户端必须忽略这个DHCP OFFER。接收到的任何DHCPACK必须悄悄地丢弃。
携带被分配给客户端的IP地址的字段的名称是什么?
答：Your(client) IP Address
代表DHCP的Magic Cookie的值是多少?
答：0x 63 82 53 63
第一个DHCP选项是DHCP报文类型。这个类型选项值代表什么?（直接点进去看就行）
DHCP Request : 3 DHCP ACK: 5
DHCP请求通常会有一个客户端标识符选项。看这个选项的值。如何能识别客户端？
答：点开Option Client Identifier 里面有客户端的MAC地址，所以能识别客户端。
DHCP ACK通常有一个服务器标识符选项。看这个选项的值。它如何识别服务器？
答：点开Option Server Identifier 有服务端的IP地址。
哪个选项值代表被请求的IP地址选项?对于IP地址租期选项呢?
答：DHCP Request有Requested IP Address来请求一个特定的地址，
DHCP Ack有IP Address Lease Time来说说明IP地址被分配的时间。
DHCP消息的接收方如何知道它已经到达了最后一个选项。
答：有一个End选项标识。

四、DHCP消息处理

在wireshark中选择Request报文查看

DHCP客户端使用什么端口号，DHCP服务器使用什么端口号?
答：客户端使用68，服务端使用67.
Request消息上的源IP地址是什么?
答：是0.0.0.0这是一个特殊的值，表示“这个网络上的这个主机”，用于初始化。
Request消息上的目的IP地址是什么?
答：是255.255.255.255它也是一个预留值，在本地网络的任何地方都可以到达DHCP服务器.
Ethernet source字段放在request消息的什么字段上，Destination字段呢?
答：Source放在Client MAC address上。
Destination是保留地址。
计算机如何判断它收到的DHCP报文是作为对其DHCP请求报文的应答，还是作为对另一台计算机的应答?
答：对比它的Transition ID，如果该ID是之前DHCP发出过的ID，则是对请求报文的应答，否则的话不是自己的应答，就丢弃。
