一．为什么要做链路聚合？

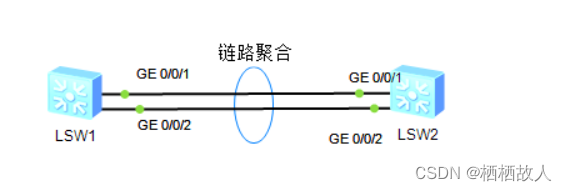

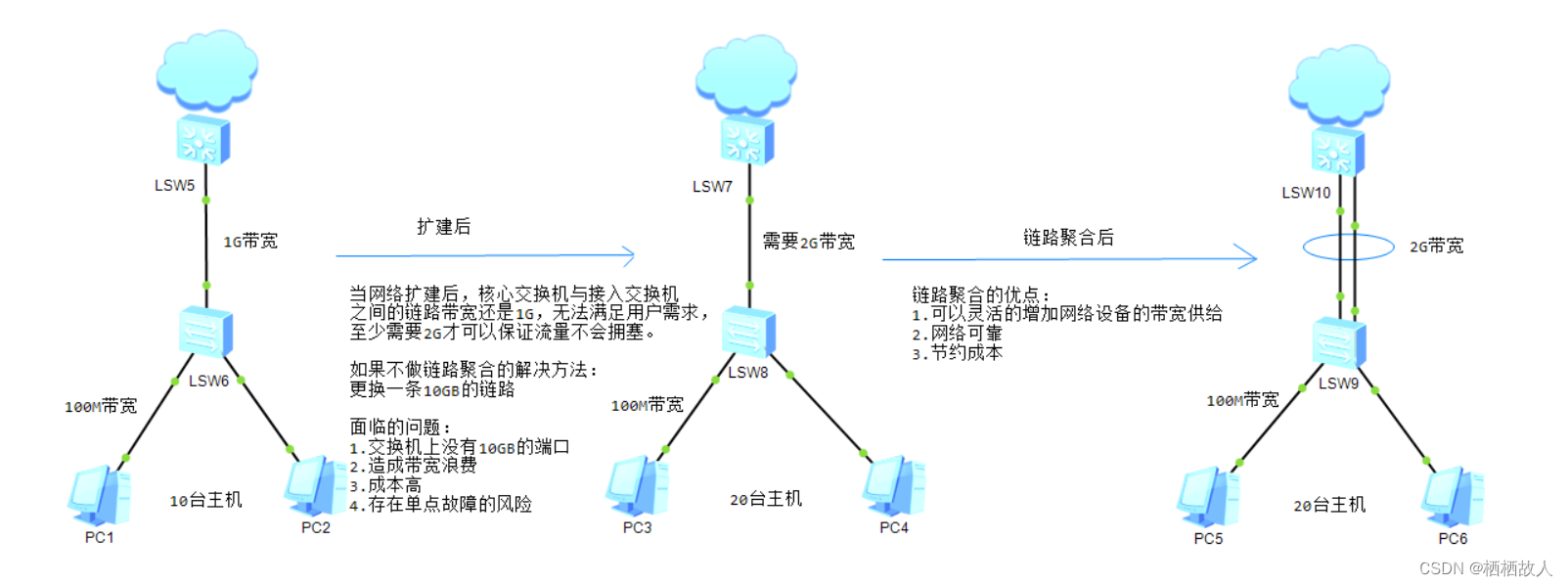

（1）当网络扩建后，核心交换机与接入交换机之间的链路带宽还是1G，无法满足用户需求，至少需要2G才可以保证流量不会拥塞。

如果不做链路聚合的解决方法：

更换一条10GB的链路

面临的问题：

1.交换机上没有10GB的端口

2.造成带宽浪费

3.成本高

4.存在单点故障的风险

（2）链路聚合的优点：

1.可以灵活的增加网络设备的带宽供给

2.网络可靠

3.节约成本

二．华为：Eth-Trunk

（1）配置手动模式（静态）

1.基本配置

[S1]interface Eth-Trunk 12

[S1-Eth-Trunk12]mode manual load-balance// 默认此模式，所以可以省略此配置

2.物理接口配置

在物理接口加入：

[S1]interface GigabitEthernet 0/0/1

[S1-GigabitEthernet0/0/1]eth-trunk 12

在虚拟接口加入：

[S1]interface Eth-Trunk 12

[S1-Eth-Trunk12]trunkport g0/0/2

统一加入：

[S1]interface Eth-Trunk 12

[S1-Eth-Trunk12]trunkport GigabitEthernet 0/0/1 to 0/0/2

3.配置ETH-Trunk的链路类型

[S1-Eth-Trunk12]port link-type trunk

[S1-Eth-Trunk12]port trunk allow-pass vlan all

4.查看Eth-Trunk12链路

[S1]display eth-trunk 12

Eth-Trunk12's state information is:

WorkingMode: NORMAL Hash arithmetic: According to SIP-XOR-DIP

Least Active-linknumber: 1 Max Bandwidth-affected-linknumber: 8

Operate status: up Number Of Up Port In Trunk: 2

--------------------------------------------------------------------------------

PortName Status Weight

GigabitEthernet0/0/1 Up 1

GigabitEthernet0/0/2 Up 1

英文注解：

Least Active-linknumber 最小活动链接号

Max Bandwidth-affected-linknumber 受最大带宽影响的链接号

注意：静态聚合只会在乎自己的接口是否UP，只要加入物理端口就可以开始工作，有环路风险，而动态不同，动态要进行协商。如果动态起不来，再做静态。

类比记忆：动态就是温柔劝导，静态是强行加入。

5.在加入端口前必须要移除物理端口配置

否则无法加入端口，并且报错

Error: Failed to add the port into the trunk because the port has been a member of the trunk.

错误：无法将端口添加到trunk中，因为该端口已是一类trunk

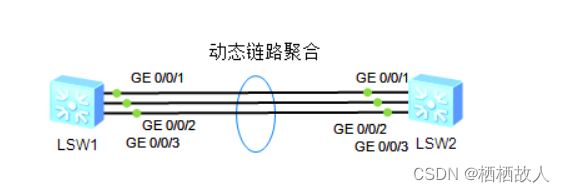

2.配置动态LACP

1.基本配置

[S2]interface Eth-Trunk 3

[S2-Eth-Trunk3]mode lacp-static //模式为动态LACP

[S2-Eth-Trunk3]max active-linknumber 2 //配置最大活跃端口为2

加入物理端口：

[S2]interface g0/0/1

[S2-GigabitEthernet0/0/1]eth-trunk 3

加入虚拟端口：

[S2-GigabitEthernet0/0/1]eth-trunk 3

[S2-Eth-Trunk3]trunkport g0/0/2

统一加入：

[S2]interface Eth-Trunk 3

[S2-Eth-Trunk3]trunkport GigabitEthernet 0/0/1 to 0/0/3

如果聚合需要改动模式，需要去除加入的物理接口后改变模式

2.配置ETH-Trunk的链路类型

[S2-Eth-Trunk3]port link-type trunk

[S2-Eth-Trunk3]port trunk allow-pass vlan all

3.配置优先级

使得SW2成为主动端

[S2]lacp priority 30000

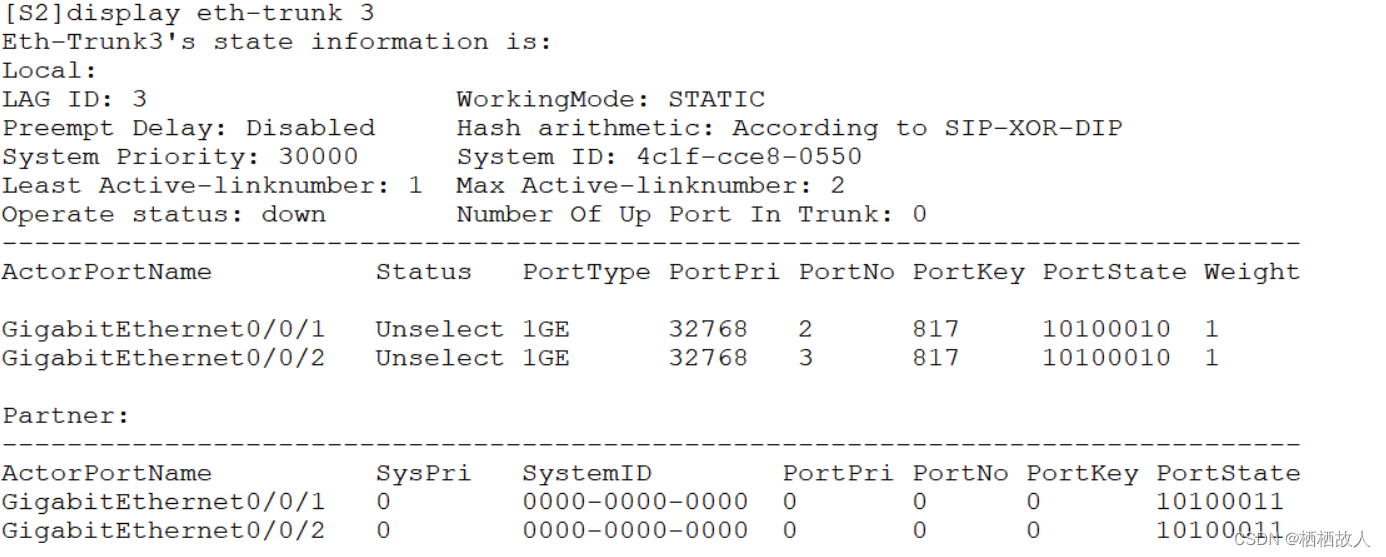

4.查看Eth-Trunk 3链路

5.应用场景

路由器与交换机之间

交换机与交换机之间

服务器与服务器之间

路由器与路由器之间

三.思科Port-channel

1.静态on

基础配置

interface range e0/3 ,e0/2

SW1(config-if-range)#channel-group 14 mode on

SW1(config)#interface port-channel 14

SW1(config-if)#switchport trunk encapsulation dot1q

SW1(config-if)#switchport mode trunk

2.动态（不能两边都是被动）

（1）LACP公有：

LACP状态：active 主动 passive 被动

基础配置：

SW1(config)#interface range e0/2,e0/3

SW1(config-if-range)#channel-group 14 mode active

（2）PACP私有：

PACP状态：desirable 主动 auto 被动

基础配置：
SW1(config)#interface range e0/2,e0/3

SW1(config-if-range)#channel-group 14 mode desirable

3.查看链路聚合

Switch#show   etherchannel

*Nov 30 12:50:20.788: %LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel14, changed state to up

Switch#show   etherchannel s

Switch#show   etherchannel summary

Flags: D - down        P - bundled in port-channel

        I - stand-alone s - suspended

        H - Hot-standby (LACP only)

        R - Layer3      S - Layer2

        U - in use      N - not in use, no aggregation

        f - failed to allocate aggregator

        M - not in use, minimum links not met

        m - not in use, port not aggregated due to minimum links not met

        u - unsuitable for bundling

        w - waiting to be aggregated

        d - default port

        A - formed by Auto LAG

Number of channel-groups in use: 1

Number of aggregators:           1

Group Port-channel Protocol    Ports

------+-------------+-----------+-----------------------------------------------

14     Po14(SU)        LACP      Et0/0(P)    Et0/1(P)
