eNSP实验——链路聚合（静态LACP模式配置）

eNSP实验——链路聚合（静态LACP模式配置）

仅供参考

基础概念

1. 链路聚合简介

1.1 什么是链路聚合

链路聚合，也称为端口聚合或链路捆绑，是一种将多个物理网络链路组合成一个逻辑链路的技术。通过链路聚合，网络管理员可以在不更换硬件的情况下增加带宽、提供冗余并优化流量分配。

链路聚合就是给数据包修了条"智能高速公路"，多车道+备用车道+自动调度，又快又稳！

1.2 概念类比

高速公路场景	链路聚合技术	技术对应关系
单车道公路	单条物理链路连接	传统网络连接，带宽和可靠性有限
双车道高速公路	两条物理链路绑定为逻辑聚合链路	通过Eth-Trunk/LAG实现带宽叠加
应急车道	备用链路（非活动端口）	LACP协议自动管理的备用端口（如配置`max active-linknumber 2`时，第三条链路为备用）
车道施工（故障）	物理链路故障	LACP协议自动检测故障，流量切换到备用链路（1秒内完成）
临时开放应急车道	备用链路转活动状态	当活动链路不足时，自动启用备用端口（需配置`least active-linknumber`）

1.3 关键配置参数映射

高速路管理规则	链路聚合配置命令	作用说明
最低保持2条车道通行	`least active-linknumber 2`	确保聚合组最少有2个活动端口
最多开放3条车道	`max active-linknumber 3`	限制活动端口数量，超出端口作为备用
应急车道优先级	`lacp port-priority 10`	数值越小越优先成为活动端口
禁止货车占用快车道	`load-balance src-dst-ip`	按IP哈希分配流量，避免大流量独占单条链路

1.4 故障场景模拟

可以把交换机之间的链路聚合想象成连接两座城市的高速公路：
- 单条链路：就像单车道公路，所有车（数据）只能排队通过，容易拥堵（带宽不足）。
- 链路聚合：相当于把多条车道合并成高速公路，比如双车道（两条网线绑定），通行能力翻倍（带宽叠加）。
- 备用链路：就像应急车道，平时不用，但一旦主车道故障（比如网线断了），能立刻顶替（LACP自动切换，1秒内恢复）。
- 智能调度：数据像车辆一样，按"车牌号"（源IP/目的IP的哈希值）分配到不同车道，避免某条链路过载。

案例：双车道高速+1应急车道

正常情况：
→ 车道1+车道2开放，应急车道关闭

display eth-trunk 1
# PortName Status
# GE0/0/1  Selected  # 车道1
# GE0/0/2  Selected  # 车道2
# GE0/0/3  Unselect  # 应急车道

车道1塌方（端口故障）：
→ 1秒内应急车道自动启用

# PortName Status
# GE0/0/1  Down      # 故障车道
# GE0/0/2  Selected  # 保持活动
# GE0/0/3  Selected  # 应急车道转正

1.5 链路聚合的作用

增加带宽：通过将多个物理链路合并，链路聚合可以提供更高的总带宽，满足高流量需求。
提高可靠性：如果其中一个物理链路失效，流量可以自动切换到其他链路，确保网络不中断。
负载均衡：流量可以在多个物理链路上进行负载均衡，避免单个链路过载，优化网络性能。

1.6 链路聚合和堆叠（Stacking）的区别

聚合：多链路虚拟为单逻辑链路（二层功能）。
堆叠：多设备虚拟为单逻辑设备（全局管理）。

2. 链路聚合的使用场景

场景	有什么用？	特点
数据中心	连接服务器和交换机，提升网速和稳定性。	- 需要高速网络（比如10G/40G） - 不能断网
企业网络	让核心交换机和分支交换机之间更稳定、更快。	- 保证业务不中断 - 自动分流
高可用网络	即使某条网线坏了，网络依然能用。	- 自动切换备用线路 - 适合重要业务

3. 链路聚合的常见类型

类型	怎么工作的？	适合什么情况？
手动聚合	手动把多条网线绑在一起，没有自动检测。	- 简单网络 - 临时测试
LACP动态聚合	自动协商哪些网线能用，坏了自动切换。	- 企业网络 - 需要高稳定性
跨设备聚合	把不同交换机的网线绑在一起，防止整台设备挂掉。	- 数据中心 - 关键业务不能断
负载均衡	把网络流量分摊到多条线上，避免某条线太忙。	- 视频会议 - 大文件传输

4. 链路聚合的几种模式

分类	模式	简单说明	适合什么情况？
怎么配？	手动聚合	人工把几条网线绑一起，没有自动检测。	- 小网络 - 临时测试用
	LACP自动聚合	交换机会自动协商哪些网线能用，坏了自动切换。	- 大企业网络 - 需要高稳定性
放哪？	单交换机聚合	所有网线插在同一台交换机上。	- 普通办公室网络 - 省钱方案
	跨交换机聚合	网线插在不同交换机上（像双保险）。	- 数据中心 - 重要业务不能断
怎么分流量？	智能分流	按IP/电脑自动分配流量，避免某条线太忙。	- 视频会议 - 多人同时传大文件

5. 手动聚合对比自动聚合（LACP）

对比项	手动聚合	自动聚合（LACP）
成员端口管理	完全手动设置	交换机会自动协商
反应速度（端口状态检测）	只能检测网线断开（慢）	能快速发现故障（最快1秒切换）
灵活性	增减网线都要手动改	自动调整，插上新线直接用
常用命令	`mode manual`和`lacp-dynamic`（华为）	`mode lacp-dynamic`（华为）
适用场景	老设备 - 测试环境	公司核心网络 - 7×24小时不关机

LACP 配置（Static）

备注： lacp-static 是华为特有模式：手动绑定端口+启用LACP检测（半自动）。

真实生产环境推荐使用 lacp-dynamic 而非 lacp-static。

实验环境

拓扑图

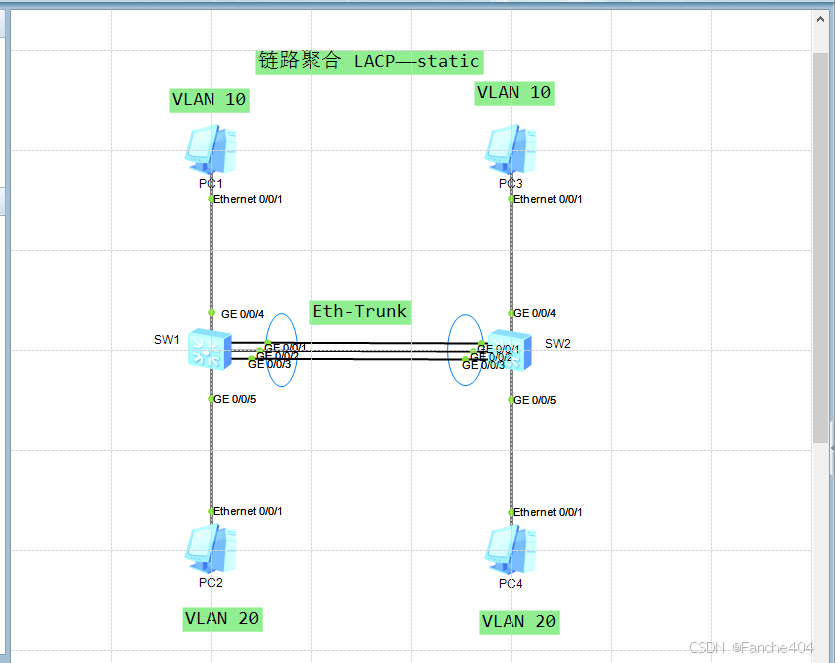

在这里插入图片描述

设备信息划分

设备类型	设备名称	所属 VLAN	连接端口（与交换机）
计算机	PC1	VLAN 10	Ethernet 0/0/1
计算机	PC2	VLAN 20	Ethernet 0/0/1
计算机	PC3	VLAN 10	Ethernet 0/0/1
计算机	PC4	VLAN 20	Ethernet 0/0/1
交换机	SW1	-	GE 0/0/1 - GE 0/0/3（Eth - Trunk 链路，GE 0/0/3 备份）
交换机	SW2	-	GE 0/0/1 - GE 0/0/3（Eth - Trunk 链路，GE 0/0/3 备份）

1. 在SW1 上创建 Eth-Trunk1 并配置为 LACP 模式（静态）

[SW1]
[SW1]interface Eth-Trunk 1		# 创建 Eth-Trunk1 接口
[SW1-Eth-Trunk1]mode lacp-static		# 将 Eth-Trunk1 配置为 LACP 静态模式
[SW1-Eth-Trunk1]q
[SW1]

2. 配置 SW1 上的成员接口加入 Eth-Trunk1

[SW1]int
[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]eth-trunk 1		# 将 g0/0/1 加入 Eth-Trunk1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1-GigabitEthernet0/0/1]q
[SW1]
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]eth-trunk 1		# 将 g0/0/2 加入 Eth-Trunk1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1-GigabitEthernet0/0/2]q
[SW1]
[SW1]int g0/0/3
[SW1-GigabitEthernet0/0/3]eth-trunk 1		# 将 g0/0/3 加入 Eth-Trunk1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1-GigabitEthernet0/0/3]q
[SW1]

3. 在SW2 上创建 Eth-Trunk1 并配置为 LACP 模式（静态）

[SW2]
[SW2]interface Eth-Trunk 1		# 创建Eth-Trunk 1 逻辑接口
[SW2-Eth-Trunk1]mode lacp-static		# 将 Eth-Trunk1 配置为 LACP 静态模式
[SW2-Eth-Trunk1]q
[SW2]
[SW2]

4. 配置 SW2 上的成员接口加入 Eth-Trunk1

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]eth-trunk 1		# 将 g0/0/1 加入 Eth-Trunk1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2-GigabitEthernet0/0/1]q
[SW2]
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]eth-trunk 1		# 将 g0/0/2 加入 Eth-Trunk1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2-GigabitEthernet0/0/2]q
[SW2]
[SW2]int g0/0/3
[SW2-GigabitEthernet0/0/3]eth-trunk 1		# 将 g0/0/3 加入 Eth-Trunk1
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2-GigabitEthernet0/0/3]q
[SW2]
[SW2]

5. 在 SW 1上配置系统优先级为100，使其成为LACP主动端

默认的LACP优先级是32768。在LACP模式下，优先级数值越小越优先。

# 把SW1的优先级设为100，只要SW2的优先级比100大，SW1就能成为主动端，主导链路协商。
[SW1]lacp priority 100

6. 在 SW1 上配置活动接口上限阈值为2

链路聚合组里，默认最多可以有8个活动接口。现在设置上限为2个（可选）。

[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]max active-linknumber 2   # 修改活动接口数的上限阈值为2，最多只有2个接口处于活动状态传输数据。
[SW1-Eth-Trunk1]q

7. 在 SW1 上配置接口优先级确定活动链路（可选）

[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]
[SW1-GigabitEthernet0/0/1]lacp priority 100		# 修改G0/0/1接口的LACP优先级为100，作为活动接口
[SW1-GigabitEthernet0/0/1]q
[SW1]
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]
[SW1-GigabitEthernet0/0/2]lacp priority 100		# 接修改GE0/0/2接口的LACP优先级为100，作为活动接口
[SW1-GigabitEthernet0/0/2]q

8. 在 SW2 上配置接口优先级确定活动链路（可选）

[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]
[SW2-GigabitEthernet0/0/1]lacp priority 100		# 修改G0/0/1接口的LACP优先级为100，作为活动接口
[SW2-GigabitEthernet0/0/1]q
[SW2]
[SW2]
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]
[SW2-GigabitEthernet0/0/2]lacp priority 100		# 接修改GE0/0/2接口的LACP优先级为100，作为活动接口
[SW2-GigabitEthernet0/0/2]q
[SW2]

9. 配置Trunk模式通过VLAN

SW1 配置接口加入VLAN

[SW1]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]
[SW1]int g0/0/4
[SW1-GigabitEthernet0/0/4]
[SW1-GigabitEthernet0/0/4]port link-type trunk
[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/4]q
[SW1]
[SW1]
[SW1]int g0/0/5
[SW1-GigabitEthernet0/0/5]
[SW1-GigabitEthernet0/0/5]port link-type trunk
[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 20
[SW1-GigabitEthernet0/0/5]q
[SW1]

SW2 配置接口加入VLAN

[SW2]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]
[SW2]int g0/0/4
[SW2-GigabitEthernet0/0/4]
[SW2-GigabitEthernet0/0/4]port link-type trunk
[SW2-GigabitEthernet0/0/4]port trunk allow-pass vlan 10
[SW2-GigabitEthernet0/0/4]q
[SW2]
[SW2]
[SW2]int g0/0/5
[SW2-GigabitEthernet0/0/5]
[SW2-GigabitEthernet0/0/5]port link-type trunk
[SW2-GigabitEthernet0/0/5]port trunk allow-pass vlan 20
[SW2-GigabitEthernet0/0/5]q
[SW2]
[SW2]

10 .验证

查看链路聚合组状态

在每台交换机上执行以下命令，查看链路聚合组的状态：

# SW1 交换机
[SW1]dis eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100        System ID: 4c1f-cc30-6efd
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2      # 活动链路2条
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Selected 1GE      100     2      305     10111100  1
GigabitEthernet0/0/2   Selected 1GE      100     3      305     10111100  1
GigabitEthernet0/0/3   Unselect 1GE      32768   4      305     10100000  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   32768    4c1f-cc7c-730c  100     2      305     10111100
GigabitEthernet0/0/2   32768    4c1f-cc7c-730c  100     3      305     10111100
GigabitEthernet0/0/3   32768    4c1f-cc7c-730c  32768   4      305     10110000

[SW1]

# SW2 交换机
[SW2]dis eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 32768      System ID: 4c1f-cc7c-730c
Least Active-linknumber: 1  Max Active-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 2		# 活动链路2条
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Selected 1GE      100     2      305     10111100  1
GigabitEthernet0/0/2   Selected 1GE      100     3      305     10111100  1
GigabitEthernet0/0/3   Unselect 1GE      32768   4      305     10110000  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   100      4c1f-cc30-6efd  100     2      305     10111100
GigabitEthernet0/0/2   100      4c1f-cc30-6efd  100     3      305     10111100
GigabitEthernet0/0/3   100      4c1f-cc30-6efd  32768   4      305     10100000

[SW2]

把某一条链路接口删掉，再测试

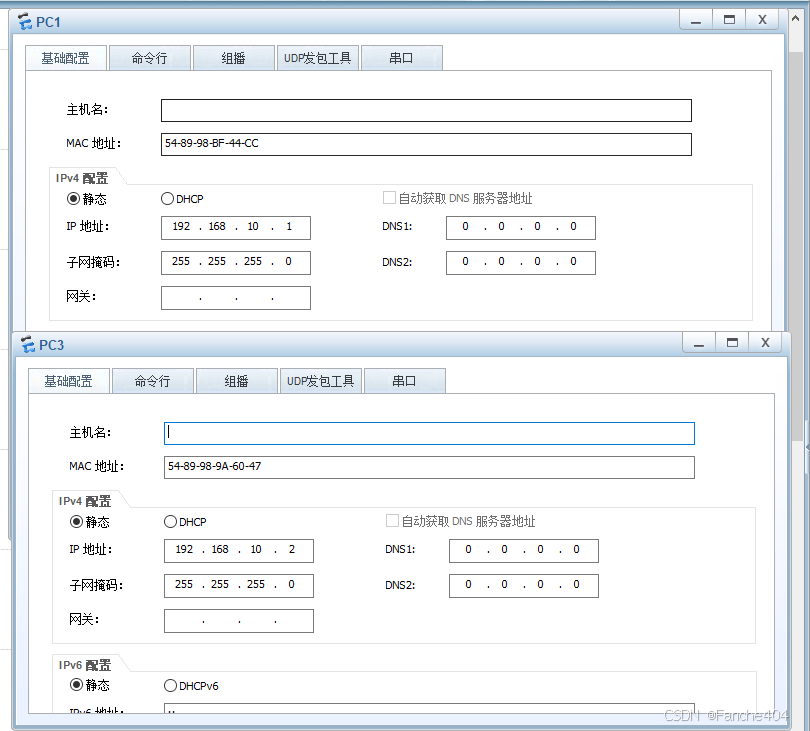

这里PC1和PC3都是 192.168.10.0/24 网段的PC，因为不需要跨子网，所以不需要配置网关。
在这里插入图片描述

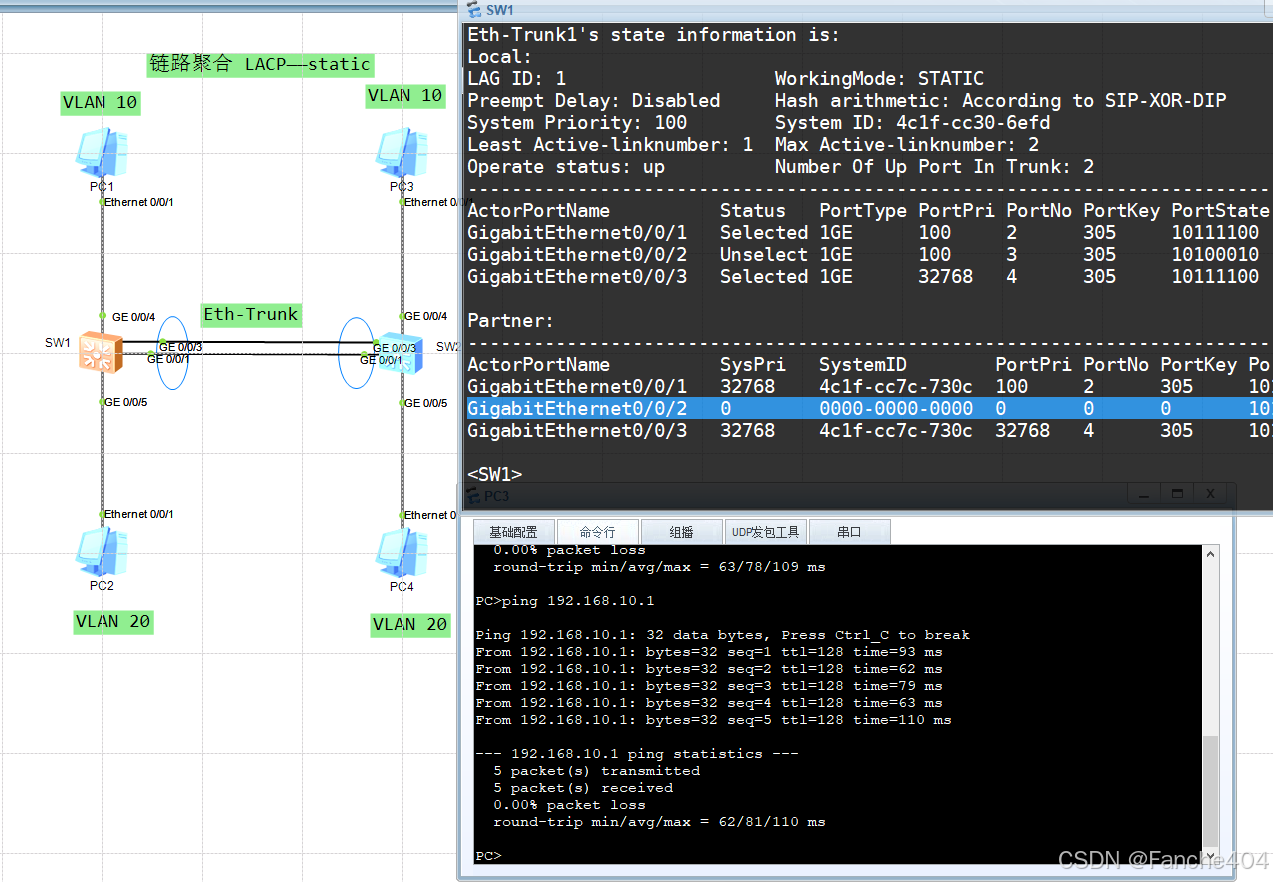

这里可以看到g0/0/2口已经被删掉了，就把它当作故障处理就好了。

PC3的IP地址：192.168.10.2依然还可以和PC1的IP地址：192.168.10.1进行这一个通信，说明这个链路聚合也算是成功了。

虽然 GigabitEthernet0/0/2 端口被删除（状态为 Unselect）
但 GigabitEthernet0/0/1 和 GigabitEthernet0/0/3 端口处于 Selected 状态，且 Operate status 为 up，说明链路聚合（LACP-static 模式）已成功建立。
当前活动的端口数量为 2（Number Of Up Port In Trunk: 2），表明冗余链路正常工作。

在这里插入图片描述

故障原因推测

可能原因	验证方法
物理链路故障	检查光模块/网线、端口指示灯状态，使用`display interface gigabitethernet 0/0/2`
对端端口未加入Eth-Trunk	在对端交换机执行`display eth-trunk 1`，确认G0/0/2是否在成员列表中
对端LACP协议未启用	确认对端Eth-Trunk模式是否为`mode lacp-static`或`mode lacp-dynamic`
STP/BPDU Guard阻断	检查端口是否被STP阻塞：`display stp brief`

这里只是简单排查

查看eth-trunk 1组的成员

# 这里可以看到所有的链路都在 eth-trunk 1组里面，所以不是 对端LACP协议未启用 的问题
<SW1>display lacp statistics eth-trunk 1
 Eth-Trunk1's PDU statistic is:
 ------------------------------------------------------------------------------
 Port                    LacpRevPdu   LacpSentPdu  MarkerRevPdu MarkerSentPdu
 GigabitEthernet0/0/1    0            0            0            0
 GigabitEthernet0/0/2    0            0            0            0
 GigabitEthernet0/0/3    0            0            0            0


<SW1>

查看端口是否被STP阻塞


<SW1>display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/4        DESI  FORWARDING      NONE			# FORWARDING：端口正常转发数据，无阻塞问题。
   0    GigabitEthernet0/0/5        DESI  FORWARDING      NONE			# FORWARDING：端口正常转发数据，无阻塞问题。
   0    Eth-Trunk1                  DESI  FORWARDING      NONE
<SW1>

查看以太网链路聚合接口

显示g0/0/2的接口状态是DOWN，处于故障关闭状态，需要进一步排查物理连接、端口配置及对端设备等方面的问题。

<SW1>dis interface Eth-Trunk 1
Eth-Trunk1 current state : UP
Line protocol current state : UP
Description:
Switch Port, PVID :    1, Hash arithmetic : According to SIP-XOR-DIP,Maximal BW:
 3G, Current BW: 2G, The Maximum Frame Length is 9216
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 4c1f-cc30-6efd
Current system time: 2025-03-24 21:16:06-08:00
    Input bandwidth utilization  :    0%
    Output bandwidth utilization :    0%
-----------------------------------------------------
PortName                      Status      Weight
-----------------------------------------------------
GigabitEthernet0/0/1          UP          1
GigabitEthernet0/0/2          DOWN        1					# 这里可以看到g0/0/2的接口状态是DOWN，链路出现了问题
GigabitEthernet0/0/3          UP          1
-----------------------------------------------------
The Number of Ports in Trunk : 3
The Number of UP Ports in Trunk : 2

<SW1>
