RSTP P/A机制

作者：新盟-晴天老师
链接：https://www.zhihu.com/question/35495673/answer/2064169345
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。


每组（2台）设备之间都会进行P/A协商（瞬间进行）。

P/A机制的目的：P/A机制是为了加速收敛的，为了让接口快速变为Forwarding状态。

P/A过程：

1.

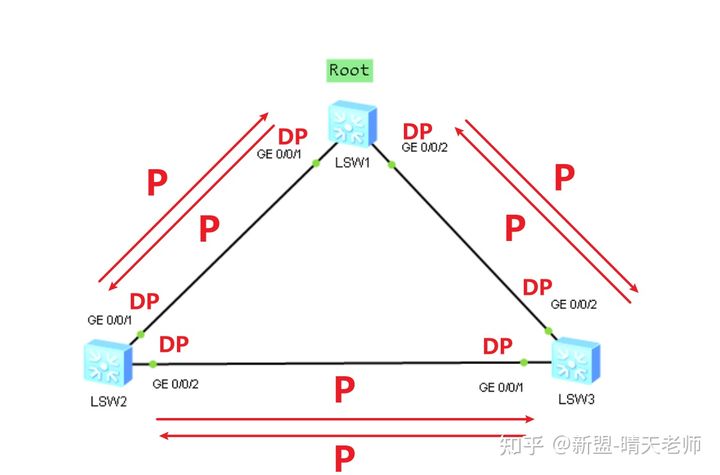

启用RSTP后，所有交换机认为自己是根桥，向其他交换机发送“P”置位的BPDU，将发送该BPDU的端口变为DP端口，接口状态为Discarding。

2.

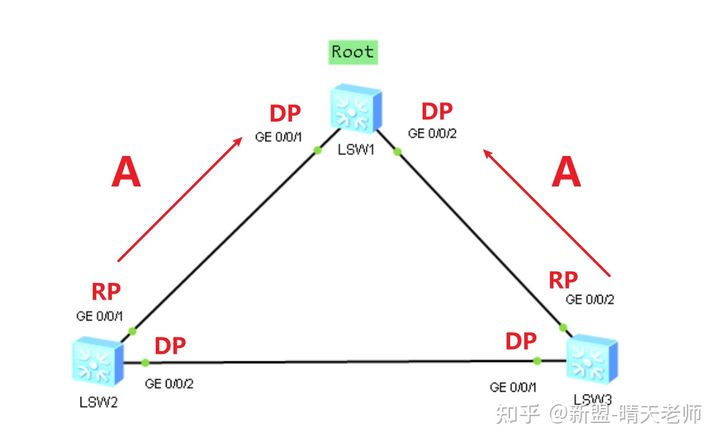

SW1收到SW2和SW3发送的“P” 置位的BPDU，不理会，因为SW1桥优先级最高。SW2、SW3收到SW1的“P” 置位的BPDU，会比较自身的桥优先级，发现自身的桥优先级低于SW1，会同意SW1做根桥，根据P/A机制回复“A”置位的BPDU，并把发送该BPDU的端口设置为RP端口，同时接口处于Forwarding。

详细描述：

以SW2为例，SW2收到SW1的“P=1”的RSTP BPDU后，SW2会把除了收到该报文的口及边缘端口外的其他所有端口全都discarding掉，然后把收到该BPDU的口立刻变为Forwarding。

该口变为Forwarding后，SW2会回复SW1“A=1”的BPDU，SW1收到后，会把收到该BPDU的接口立刻Forwarding。

SW2在回复SW1“A=1”的BPDU的同时，该设备上其他的口会继续进行P/A协商。

3.

SW2和SW3进行下一步协商。

SW2和SW3都会发送根桥为SW1的“P”置位的BPDU给对方。

SW3收到SW2的“P”置位的BPDU后，发现SW2优先级高于自己，会停止发送“P”置位的BPDU，但是由于本设备已经有了RP端口，所以不回复SW2“A”置位的BPDU。

SW2收到SW3的“P”置位的BPDU，发现SW3优先级低于自己，会不停发送“P”置位的BPDU。

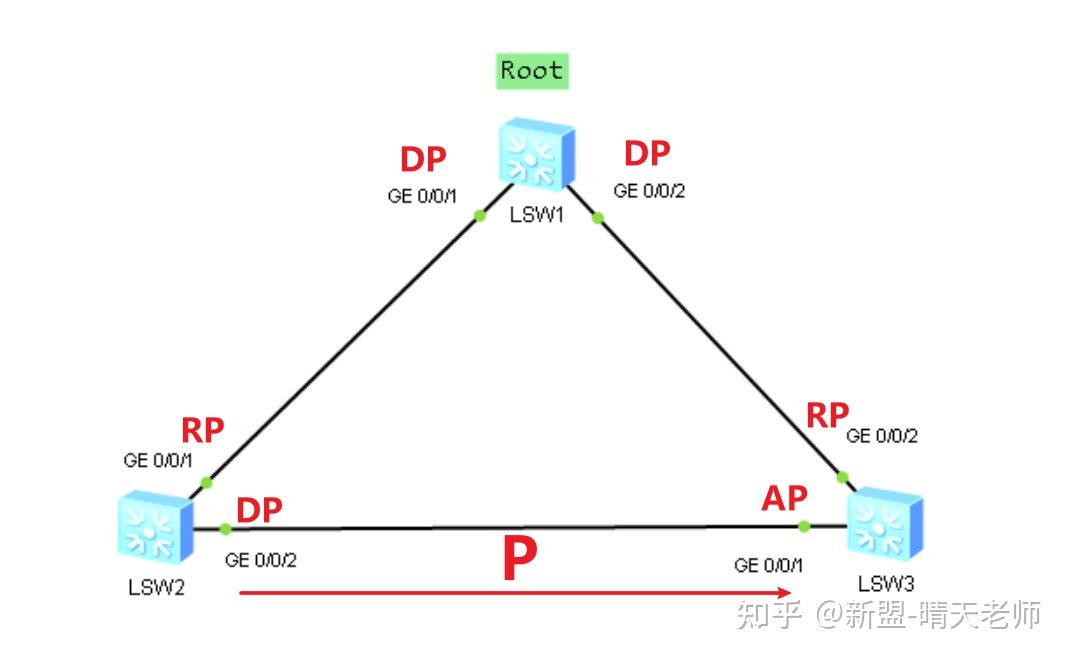

在等待2个Forward Delay后，SW2的g0/0/2端口变为DP端口，状态为Forwarding，SW3的g0/0/1端口变为AP端口，状态为Discarding。

这里需要注意：SW3能不能给SW2回复“A=1”的BPDU有一个前提，就是SW2给SW3发送的BPDU是最优的，才会回复。对于SW3来讲，从SW1收到了一个“P”，又从SW2收到了一个“P”，但是SW1的更优，所以SW3不会回复“A”给SW2，那么，SW2就会一直发送“P”给SW3，等15+15=30s后，SW2上的右接口变为DP，结束。
