PPP协议

一、LCP协商

协商内容

1、单链路还是多链路，即SP还是MP
2、MRU，即最大接收单元
3、验证方式
4、魔术字（用于环路检测）
魔术字主要用于PPP链路上检查环路，主要用于检查物理链路的环路，比如光纤打环测试的时候，就会出现发送的LCP报文中的魔术字和接收到的LCP报文的魔术字相同的情况；如果相同则会重新选取魔术字；

二、协商使用的报文

configuration-request ：将需要协商的参数放在该报文中发送给对端
configuration-ack ：如果确认对端发送过来的参数，就回送ack报文
configuration-nak ：如果对端发送的报文中有些参数不接收，就将不接受的参数封装在nak报文中并回送给对端，希望它再下次协商中可以将该参数进行调整
configuration-reject：如果对端发送的报文中有些参数不能识别，就将不接受的参数封装在nak报文中并回送给对端，希望它再下次协商中可以将该参数进行调整
PS：参数如果协商五次还没有成功将会禁用该参数不再协商

三、协商失败的情况

configuration-request 如果连续发送十次，每次间隔30s，都没有回应就认为对端不可用，然后进入到dead阶段，然后又从dead阶段开始进行协商，周而复始



四、PAP验证的相关报文

Authentication-Request ：该报文中会明文携带用户名和密码，用户将该报文发给验证方进行验证
Authentication-Ack ：验证成功后进行确认

五、chap验证的相关报文


认证方先发送 challenge报文：该报文中含有 ID值   哈希值随机数
被认证方回应response ：接收端将ID值和哈希值随机数，以及在该ppp链路上接口上进行身份验证的用户名密码，三个数值进行哈希运算，然后再将 “哈希运算结果，ID值，哈希随机数，用户名”返送给认证方
认证方 success报文 ：认证方通过被认证方回送的报文，将ID值，哈希随机数，和I报文中用户名对应的密码一起做相同的哈希运算，然后将哈希运算结果与报文中的哈希运算结果进行比对，相同则发送success报文，表示成功验证。

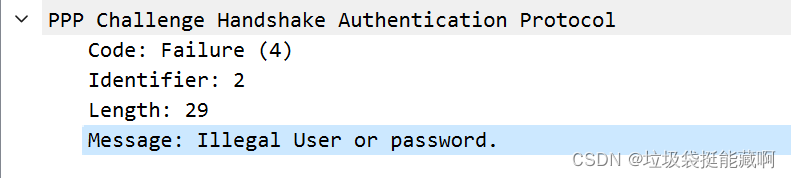

认证方 failure报文 ：如果没有验证成功则发送failure报文，如下图所示：

当验证三次不通过就会发送Terminate-Request报文，希望能够终止连接请求，对端回送Terminate-Ack报文表示同意，然后链路上就没有任何的PPP相关报文出现了。

六、IPCP的相文关报文

configure-request ：包含该接口的IP地址，双方会进行IP地址的确认和协商

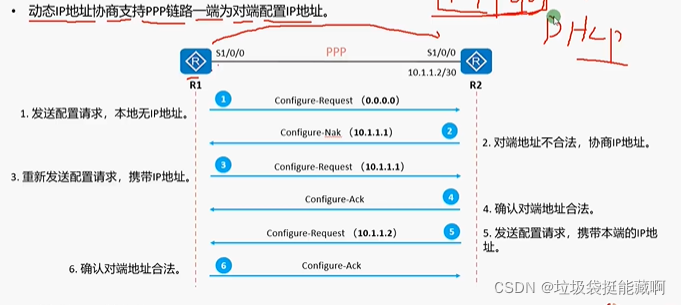

configuration-nak ：如果对端发送的IP地址是0.0.0.0，那么如果接收到这个报文的这一端有配置remote address，那么就会在nak报文中将自己remote address发送给对端去使用。然后对端接收 到这个IP地址之后，就重新发送configuration-request报文，希望可以重新确认一次，确认成功后就会发送configuration-ack报文
configure-Ack ：确认

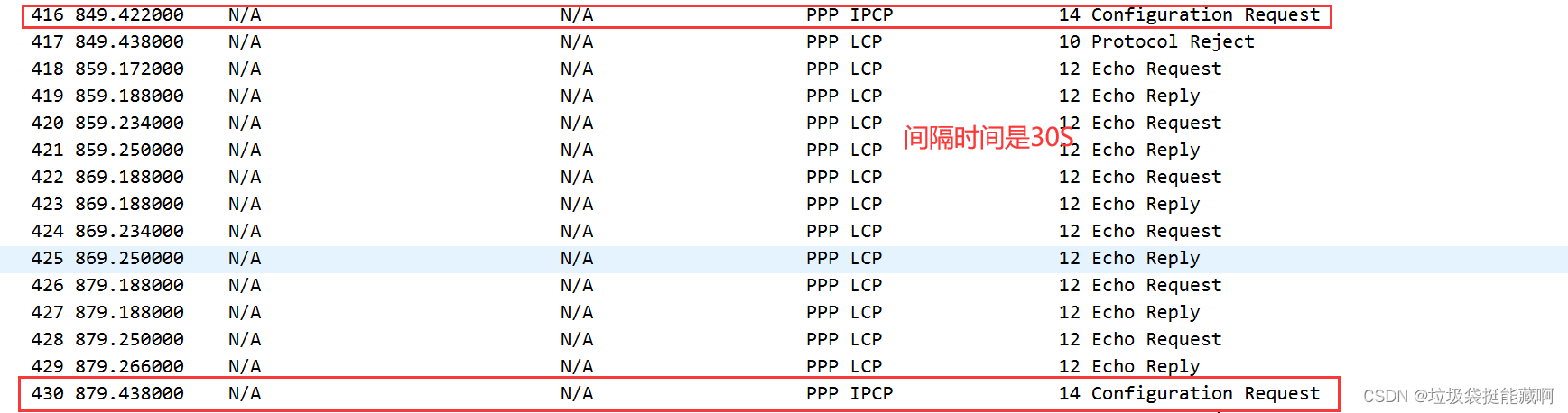

如果一端配置了IP地址，一端没有配置IP地址，而且还没有配置remote address的相关配置，那么在一端发送configuration-request报文的时候，对端发现它没有配置IP地址，就会发送protocol-reject报文表示三层协议上是拒绝的，然后就会每隔一段时间发送一次configuration-request报文，这个可以认为手工修改，默认是，而且为了维持物理层链路的连接，LCP就会持续的发送LCP保活报文。

七、PPP的LCP链路保活报文

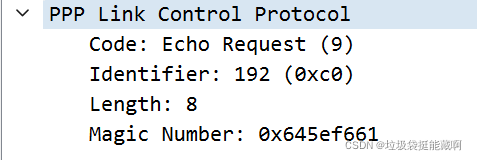

保活报文的内容和格式如下图所示：

保活报文针对的只是一个方向的物理链路，也就是说，双方都要向对方发送Echo Request报文，之后收到对方的Echo Reply报文之后才能确认对端的物理链路是正常的。
