目录

1.AMI的的编解码原理

1.1 AMI编码原理

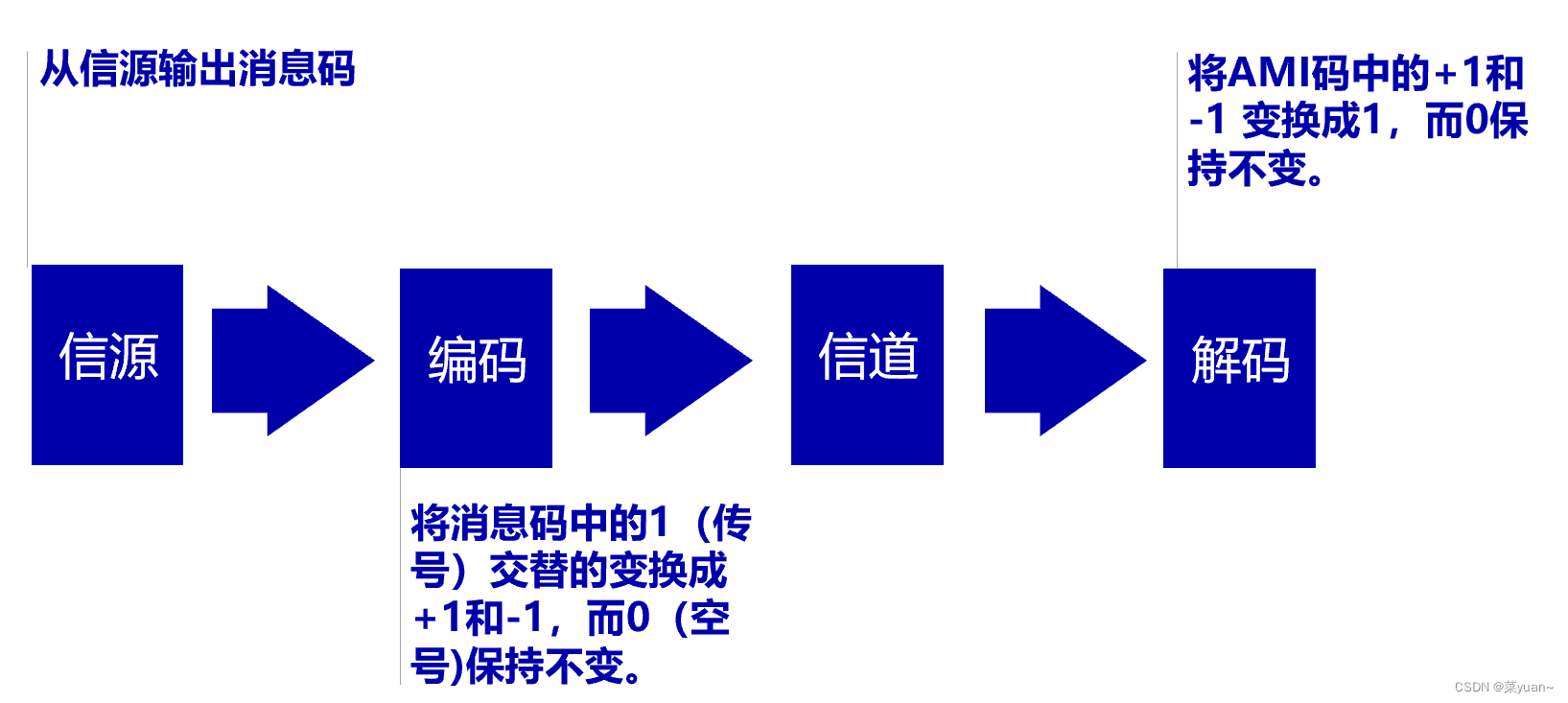

如下图所示，AMI的编码原理:将原始码元的1交替转换成1和-1,0保持不变。

1.2 AMI解码原理

AMI解码原理:将AMI码元中的1和-1转换成1，0转换成0。
如果是经过信道后的AMI码元，那么解码之前先要经过低通滤波器，然后抽样判决后，恢复出AMI码，然后再进行解码。
在这里插入图片描述

2.AMI编解码的代码

clear all;                  % 清除所有变量
close all;                  % 关闭所有窗口
clc;                        % 清屏
%% 基本参数
M=10;                       % 产生码元数
L=100;                      % 每码元复制L次,每个码元采样次数
Ts=0.001;                   % 每个码元的宽度,即码元的持续时间
Rb=1/Ts;                    % 码元速率1K
dt=Ts/L;                    % 采样间隔
TotalT=M*Ts;                % 总时间
t=0:dt:TotalT-dt;           % 时间
Fs=1/dt;                    % 采样间隔的倒数即采样频率

%% 产生单极性波形
wave=randi([0,1],1,M);      % 产生二进制随机码,M为码元个数
%% AMI编码，将原码中的1交替转换成-1和1,0不变
ami=wave;
a_sign=-1;
for i=1:M
    if ami(i)==0
        continue;
    elseif ami(i)==1&&a_sign==-1
        ami(i)=-ami(i);
        a_sign=1;
    elseif ami(i)==1&&a_sign==1
        ami(i)=ami(i);
        a_sign=-1;
    end
end

fz=ones(1,L);               % 定义复制的次数L,L为每码元的采样点数
x1=wave(fz,:);              % 将原来wave的第一行复制L次，称为L*M的矩阵
jidai=reshape(x1,1,L*M);    % 产生单极性不归零矩形脉冲波形，将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵

x2=ami(fz,:);               % 将原来ami的第一行复制L次，称为L*M的矩阵
ami_tz=reshape(x2,1,L*M);   % 将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵

%% 绘制波形
figure(1);                  % 绘制第1幅图
subplot(311);               % 窗口分割成3*1的，当前是第1个子图
plot(t,jidai,'LineWidth',2);% 绘制基带码元波形，线宽为2
title('基带信号波形');      % 标题
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签
axis([0,TotalT,-0.1,1.1])   % 坐标范围限制

subplot(312)                % 窗口分割成3*1的，当前是第2个子图
plot(t,ami_tz,'LineWidth',2);% 绘制ami的波形
title('AMI信号波形')        % 标题
axis([0,TotalT,-1.1,1.1]);  % 坐标范围限制
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签
%% 信号经过高斯白噪声信道
tz=awgn(ami_tz,20);         % 信号ami_tz中加入白噪声，信噪比为SNR=20dB
subplot(313);               % 窗口分割成3*1的，当前是第1个子图
plot(t,tz,'LineWidth',2);   % 绘制2ASK信号加入白噪声的波形
axis([0,TotalT,-1.5,1.5]);  % 坐标范围设置
title('通过高斯白噪声信道后的信号');% 标题
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签
%% 解码部分
%% 加噪信号经过滤波器
% 低通滤波器设计
fp=2*Rb;                    % 低通滤波器截止频率，乘以2是因为下面要将模拟频率转换成数字频率wp=Rb/(Fs/2)
b=fir1(30, fp/Fs, boxcar(31));% 生成fir滤波器系统函数中分子多项式的系数
% fir1函数三个参数分别是阶数，数字截止频率，滤波器类型
% 这里是生成了30阶(31个抽头系数)的矩形窗滤波器
[h,w]=freqz(b, 1,512);      % 生成fir滤波器的频率响应
% freqz函数的三个参数分别是滤波器系统函数的分子多项式的系数，分母多项式的系数(fir滤波器分母系数为1)和采样点数(默认)512
lvbo=fftfilt(b,tz);         % 对信号进行滤波，tz是等待滤波的信号，b是fir滤波器的系统函数的分子多项式系数
figure(2);                  % 绘制第2幅图
subplot(411);               % 窗口分割成4*1的，当前是第1个子图
plot(w/pi*Fs/2,20*log(abs(h)),'LineWidth',2); % 绘制滤波器的幅频响应
title('低通滤波器的频谱');  % 标题
xlabel('频率/Hz');          % x轴标签
ylabel('幅度/dB');          % y轴标签

subplot(412)                % 窗口分割成4*1的，当前是第2个子图
plot(t,lvbo,'LineWidth',2); % 绘制经过低通滤波器后的信号
axis([0,TotalT,-1.5,1.5]);  % 设置坐标范围
title("经过低通滤波器后的信号");% 标题
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签

%% 抽样判决
pdst=1*(lvbo>0);            % 滤波后的向量的每个元素大于0.5为1，小于-0.5为-1，否则为0
for ii=1:length(lvbo)
    if lvbo(ii)>=0.5
        pdst(i)=1;
    elseif lvbo(ii)<=-0.5
        pdst(ii)=-1;
    else
        pdst(ii)=0;
    end
end
% 取码元中间时刻值为判决值
panjue=[];

for j=(L/2):L:(L*M)
    if pdst(j)==1
        panjue=[panjue,1];
    elseif pdst(j)==-1
        panjue=[panjue,-1];
    else
        panjue=[panjue,0];
    end
end

x3=panjue(fz,:);            % 将原来panjue的第一行复制L次，称为L*M的矩阵
huifu=reshape(x3,1,L*M);    % 将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵

subplot(413)                % 窗口分割成4*1的，当前是第3个子图
plot(t,huifu,'LineWidth',2) % 画出经过抽样判决后的信号
axis([0,TotalT,-1.1,1.1]);  % 设置坐标范用
title("经过抽样判决后的信号")% 标题
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签

%% AMI解码，1和-1对应转换为1，0转换成0
for i=1:M
    if panjue(i)~=0
        dout(i)=1;
    else
        dout(i)=0;
    end
end

x4=dout(fz,:);              % 将原来dout的第一行复制L次，称为L*M的矩阵
dout_wave=reshape(x4,1,L*M);% 将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵

subplot(414)                % 窗口分割成4*1的，当前是第4个子图
plot(t,dout_wave,'LineWidth',2)% 画出经过抽样判决后的信号
axis([0,TotalT,-0.1,1.1]);  % 设置坐标范用
title("AMI解码后波形")      % 标题
xlabel('时间/s');           % x轴标签
ylabel('幅度');             % y轴标签


%% 绘制频谱
%% 基带信号频谱
T=t(end);                   % 时间
df=1/T;                     % 频谱分辨率
N=length(jidai);            % 采样长度
f=(-N/2:N/2-1)*df;          % 频率范围
mf=fftshift(abs(fft(jidai)));%对信源信号采用快速傅里叶变换并移到矩阵中心
figure(3)                   % 绘制第3幅图
subplot(211);               % 窗口分割成2*1的，当前是第1个子图
plot(f,mf,'LineWidth',2);   % 绘制信源频谱波形
title("基带信号频谱");      % 标题
xlabel('频率/Hz');          % x轴标签
ylabel('幅度');             % y轴标签

%% AMI信号频谱
sf=fftshift(abs(fft(ami_tz))); % 对AMI信号采用快速傅里叶变换并将0-fs频谱移动到-fs/2-fs/2
subplot(212)                % 窗口分割成2*1的，当前是第1个子图
plot(f,sf,'LineWidth',2)    % 绘制调制信号频谱
title("AMI信号频谱")        % 标题
xlabel('频率/Hz');          % x轴标签
ylabel('幅度');             % y轴标签


%% 加入噪声后的频谱
mmf=fftshift(abs(fft(tz))); % 对信号采用快速傅里叶变换并移到矩阵中心
figure(4)                   % 绘制第4幅图
subplot(211);               % 窗口分割成2*1的，当前是第1个子图
plot(f,mmf,'LineWidth',2)   % 画出乘以相干载波后的频谱
title("加入噪声后的频谱")   % 标题
xlabel('频率/Hz');          % x轴标签
ylabel('幅度');             % y轴标签

%% 经过低通滤波后的频谱
dmf=fftshift(abs(fft(lvbo)));%对低通滤波信号采用快速傅里叶变换并移到矩阵中心
subplot(212);               % 窗口分割成2*1的，当前是第2个子图
plot(f,dmf,'LineWidth',2)   % 画出经过低通滤波后的频谱
title("经过低通滤波后的频谱");% 标题
xlabel('频率/Hz');          % x轴标签
ylabel('幅度');             % y轴标签

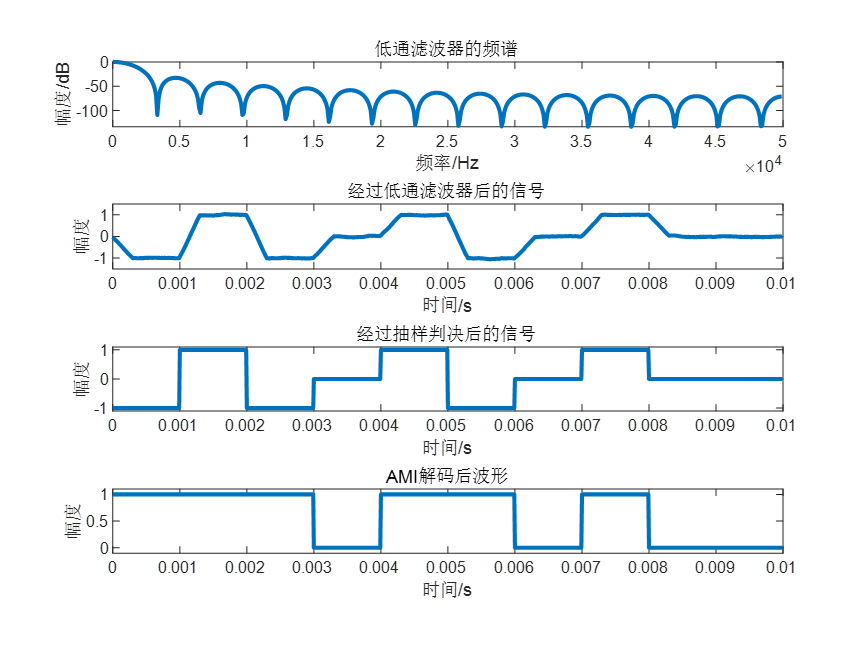

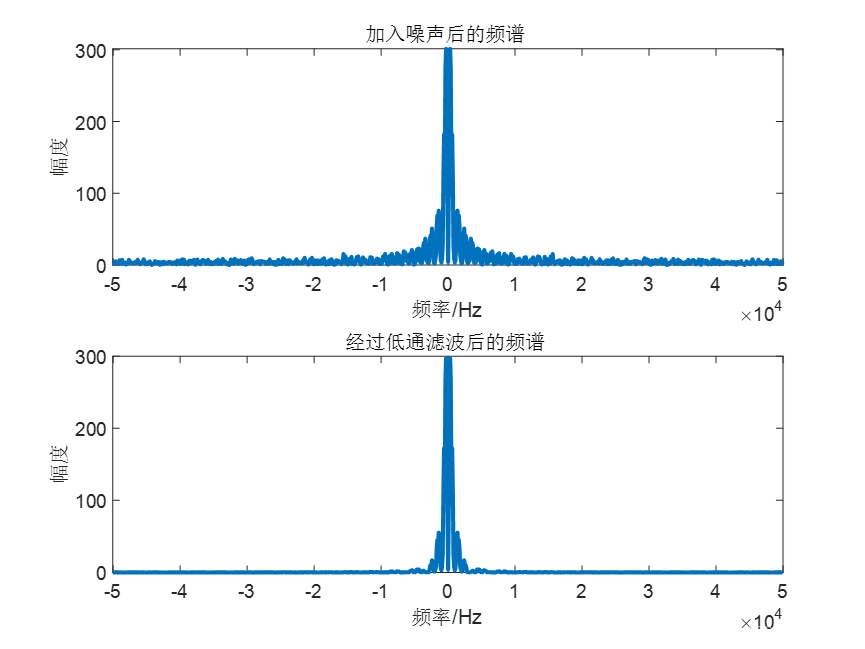

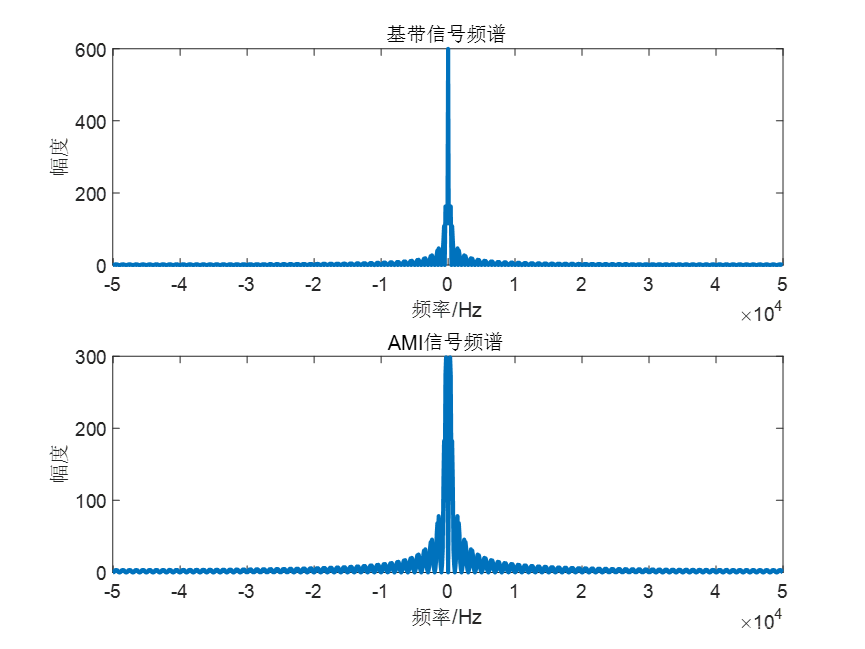

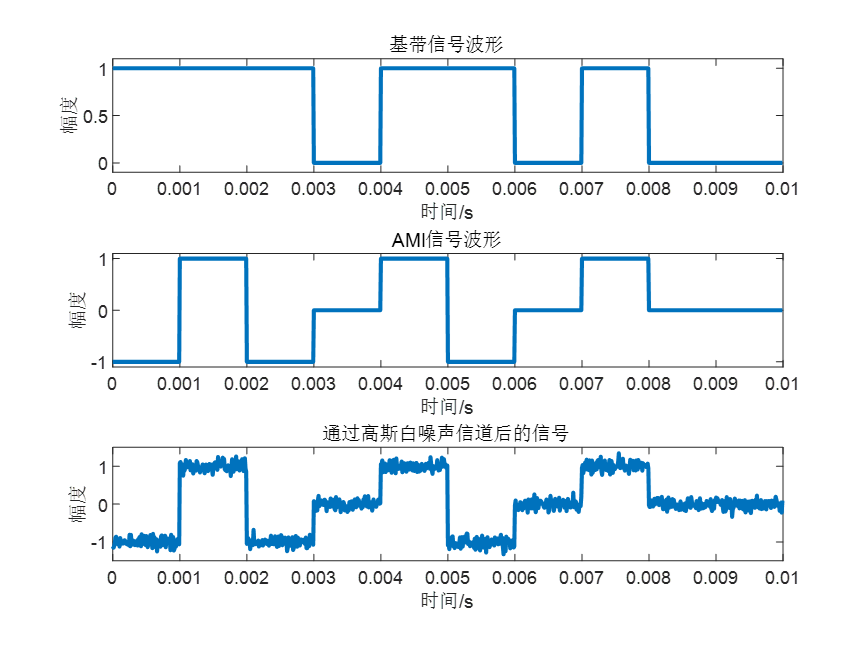

3.AMI编解码结果图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4.AMI的误码率曲线

4.1 原理

计算某信噪比下的错误的码元个数，然后除以总码元个数，即该信噪比下的误码率。然后更改信噪比，计算新的误码率，一个信噪比对应一个误码率，连点成线。

4.2 AMI的误码率曲线代码

clear all;                  % 清除所有变量
close all;                  % 关闭所有窗口
clc;                        % 清屏
%% 基本参数
M=100000;                   % 产生码元数
L=100;                      % 每码元复制L次,每个码元采样次数
Ts=0.001;                   % 每个码元的宽度,即码元的持续时间
Rb=1/Ts;                    % 码元速率1K
dt=Ts/L;                    % 采样间隔
TotalT=M*Ts;                % 总时间
t=0:dt:TotalT-dt;           % 时间
Fs=1/dt;                    % 采样间隔的倒数即采样频率

%% 产生单极性波形
wave=randi([0,1],1,M);      % 产生二进制随机码,M为码元个数
%% AMI编码，将原码中的1交替转换成-1和1,0不变
ami=wave;
a_sign=-1;
for i=1:M
    if ami(i)==0
        continue;
    elseif ami(i)==1&&a_sign==-1
        ami(i)=-ami(i);
        a_sign=1;
    elseif ami(i)==1&&a_sign==1
        ami(i)=ami(i);
        a_sign=-1;
    end
end

fz=ones(1,L);               % 定义复制的次数L,L为每码元的采样点数
x1=wave(fz,:);              % 将原来wave的第一行复制L次，称为L*M的矩阵
jidai=reshape(x1,1,L*M);    % 产生单极性不归零矩形脉冲波形，将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵

x2=ami(fz,:);               % 将原来ami的第一行复制L次，称为L*M的矩阵
ami_tz=reshape(x2,1,L*M);   % 将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵

%% 信号经过高斯白噪声信道
EbN0_dB = -15:1:5;
for i=1:21
tz=awgn(ami_tz,EbN0_dB(i)); % 信号ami_tz中加入白噪声

%% 解码部分
%% 加噪信号经过滤波器
% 低通滤波器设计
fp=2*Rb;                    % 低通滤波器截止频率，乘以2是因为下面要将模拟频率转换成数字频率wp=Rb/(Fs/2)
b=fir1(30, fp/Fs, boxcar(31));% 生成fir滤波器系统函数中分子多项式的系数
% fir1函数三个参数分别是阶数，数字截止频率，滤波器类型
% 这里是生成了30阶(31个抽头系数)的矩形窗滤波器
[h,w]=freqz(b, 1,512);      % 生成fir滤波器的频率响应
% freqz函数的三个参数分别是滤波器系统函数的分子多项式的系数，分母多项式的系数(fir滤波器分母系数为1)和采样点数(默认)512
lvbo=fftfilt(b,tz);         % 对信号进行滤波，tz是等待滤波的信号，b是fir滤波器的系统函数的分子多项式系数

%% 抽样判决
pdst=1*(lvbo>0);            % 滤波后的向量的每个元素大于0.5为1，小于-0.5为-1，否则为0
for ii=1:length(lvbo)
    if lvbo(ii)>=0.5
        pdst(i)=1;
    elseif lvbo(ii)<=-0.5
        pdst(ii)=-1;
    else
        pdst(ii)=0;
    end
end
% 取码元中间时刻值为判决值
panjue=[];

for j=(L/2):L:(L*M)
    if pdst(j)==1
        panjue=[panjue,1];
    elseif pdst(j)==-1
        panjue=[panjue,-1];
    else
        panjue=[panjue,0];
    end
end

%% AMI解码，1和-1对应转换为1，0转换成0
for k=1:M
    if panjue(k)~=0
        dout(k)=1;
    else
        dout(k)=0;
    end
end

% 计算错误码元数，然后除以总码元数得到误码率
error_num=length(find(dout~=wave));

error_rate(i)=error_num/M;

end

figure(1)
semilogy(EbN0_dB,error_rate,'-ob');% 绘制误码率曲线
xlabel('Eb/n0');                   % x轴标签
ylabel('BRE');                     % y轴标签
title('AMI的误码率曲线')           % 标题

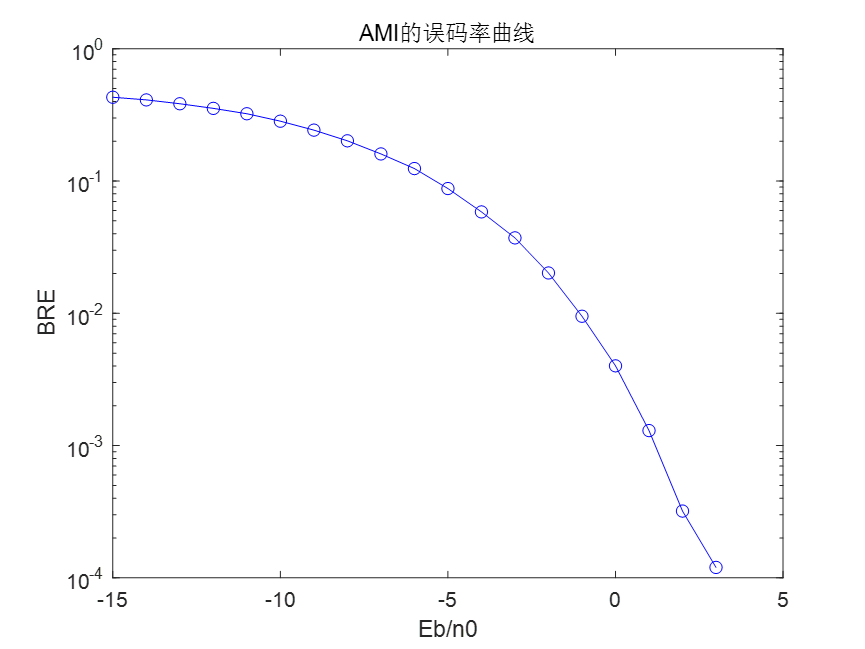

4.3 误码率曲线图

在这里插入图片描述
