华为NAT静态配置

ensp (静态NAT)路由配置

私网IP地址的范围

A类地址:10.0.0.0～10.255.255.255
B类地址:172.16.0.0 ～172.31.255.255
C类地址:192.168.0.0～192.168.255.255

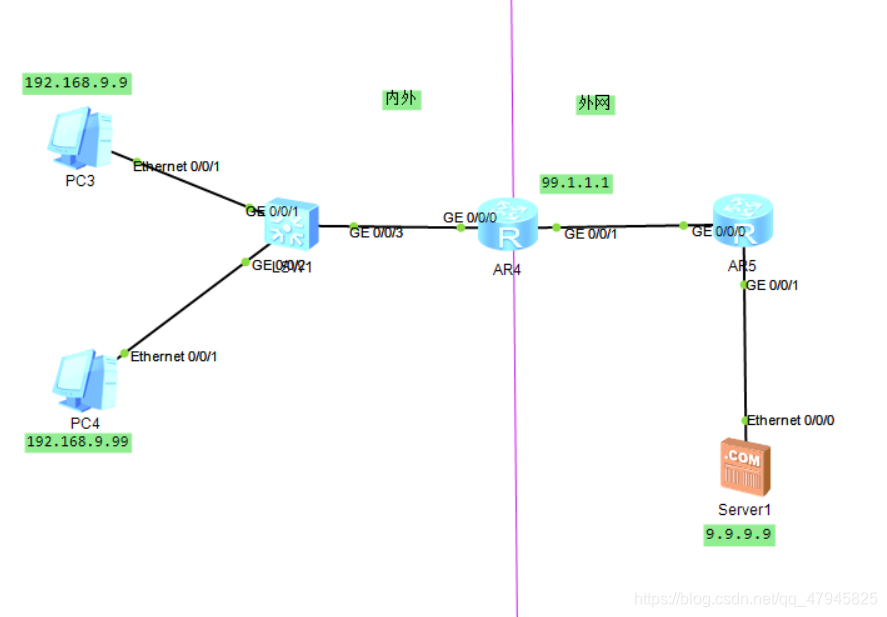

网络结构拓扑图如下

AR4路由器的配置

[Huawei]sysname AR4    //将设备名称更名为AR4
[AR4]int g0/0/0  //进入路由器的内网口
[AR4-GigabitEthernet0/0/0]ip address 192.168.9.254 24   //设置IP地址为内网主机的网关
[AR4]int g0/0/1    //进入路由器的外网口
[AR4-GigabitEthernet0/0/1]ip address 99.1.1.1 24   //设置外网的IP地址
[AR4]ip route-static 0.0.0.0 0.0.0.0 99.1.1.2   //配置一条默认路由，发往外网的数据包有很多，设置一条默认路由将所有发往外网的数据包都交给外网口去处理
[AR4]int g0/0/1      //进入外网口
[AR4-GigabitEthernet0/0/0]nat static global 99.1.1.99 inside 192.168.9.9
//将内网IP地址为192.168.9.9的主机访问外网时，交给公网IP地址99.1.1.99去处理（注：这个公网IP地址是自己指定的）
同理
[AR4-GigabitEthernet0/0/1]nat static global 99.1.1.100 inside 192.168.9.99
//这样pc4也能ping通了
Global：全局公网地址
Local：全局私网地址
Inside ：内部
Outside ：外部

AR5路由器的配置

[Huawei]sysname AR5
[AR5]int g0/0/1
[AR5-GigabitEthernet0/0/1]ip address 9.9.9.1 24  //配置百度的网关
[AR5]int g0/0/0
[AR5-GigabitEthernet0/0/0]ip address 99.1.1.2 24

验证测试

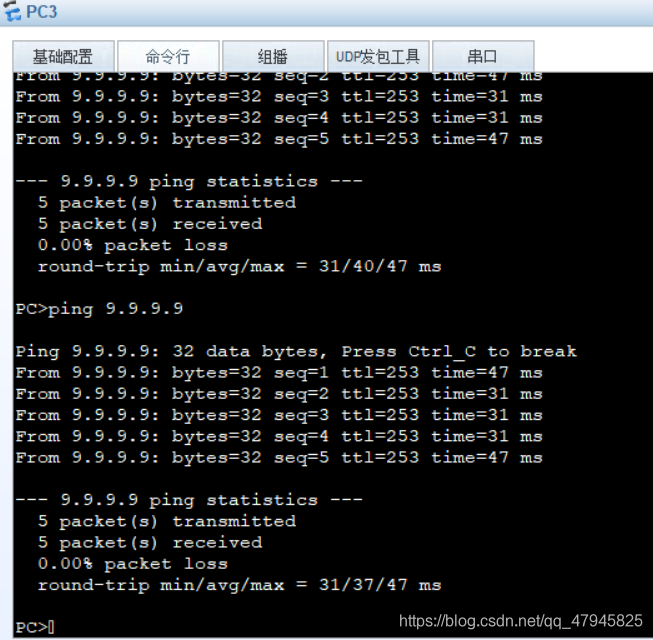

PC1访问百度

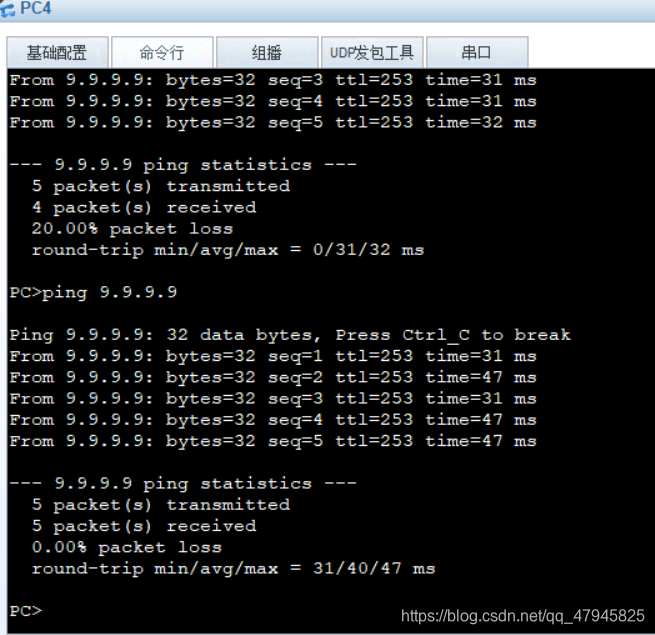

PC2访问百度

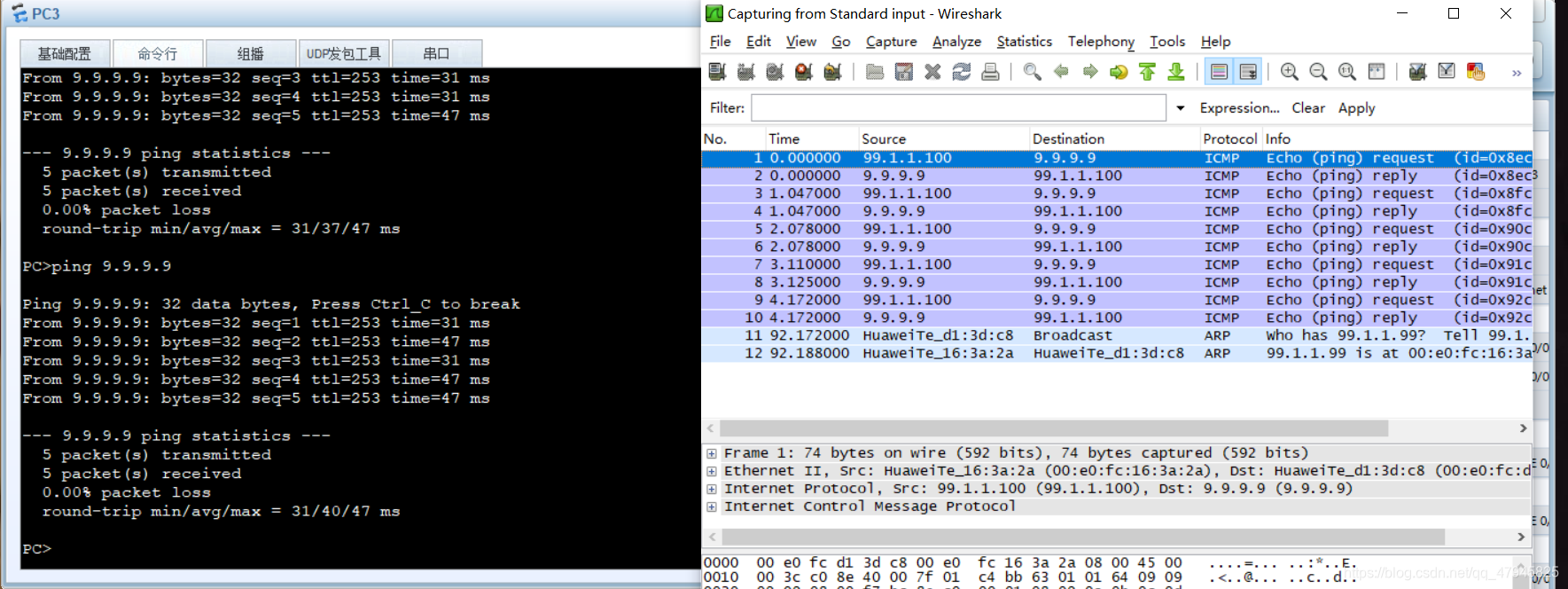

抓一下包，成功进行ip转换
