一、静态NAT

1.1原理

静态NAT（Network Address Translation）是一种将内部网络的私有IP地址映射为公共IP地址的技术。其主要工作原理是通过手动指定内部IP地址和对应的公共IP地址之间的映射关系，使内部网络的计算机能够通过公共IP地址与外部网络进行通信。

1：1映射关系

静态NAT通过建立一对一的地址映射关系来实现内外网之间的通信。

1.2配置

​

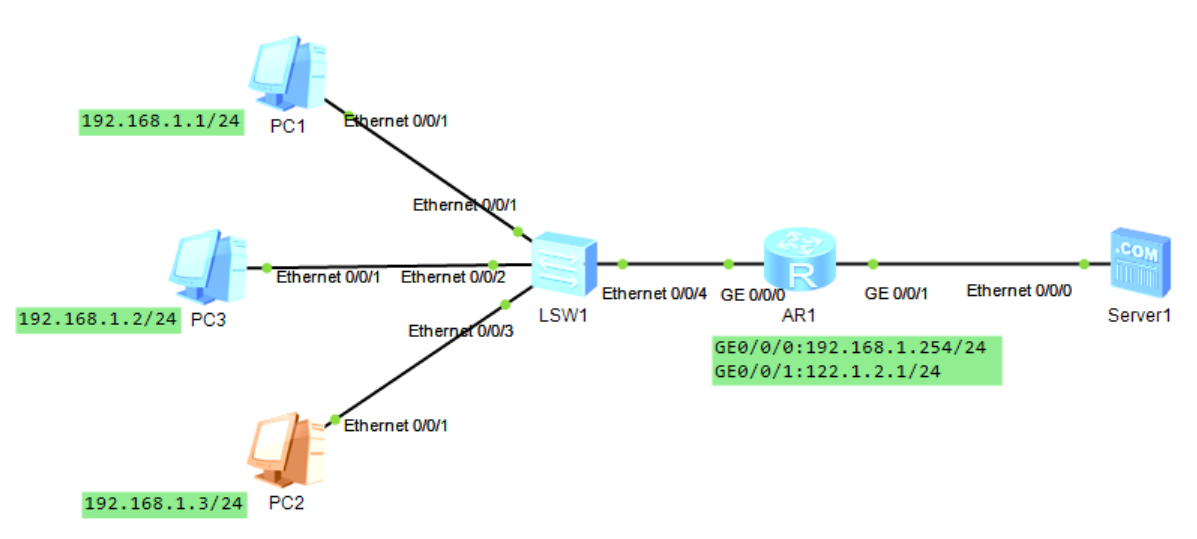

R1：地址配置

[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 24

R1：静态NAT配置

方式一：

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1ip address 122.1.2.1 255.255.255.0
[R1-GigabitEthernet0/0/1nat static global 122.1.2.254 inside 192.168.1.1 netmask 255.255.255.255
[R1-GigabitEthernet0/0/1nat static global 122.1.2.253 inside 192.168.1.2 netmask 255.255.255.255
[R1-GigabitEthernet0/0/1nat static global 122.1.2.252 inside 192.168.1.3 netmask 255.255.255.255
[R1-GigabitEthernet0/0/1nat static enable

方式二：

[R1]nat static global 122.1.2.254 inside 192.168.1.1 netmask 255.255.255.255

[R1]nat static global 122.1.2.253 inside 192.168.1.2 netmask 255.255.255.255

[R1]nat static global 122.1.2.252 inside 192.168.1.3 netmask 255.255.255.255

[R1]interface GigabitEthernet0/0/1

[R1-GigabitEthernet0/0/1nat static enable

至此静态NAT配置完成

二、动态NAT

2.1原理

静态NAT，避免在PC长时间没有发送数据时，从而导致IP地址浪费，这个时候呢，动态NAT就出现了。在内部PC使用地址时会标记" 已占用",当不使用时会标记''当前无占用"。

1：1映射关系

2.2配置

R1：地址配置

[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 24

R1：动态NAT配置

[R1]nat address-group 1 122.1.2.250 122.1.2.254

[R1]acl number 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

[R1-acl-basic-2000]quit

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 255.255.255.0
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

三、NAPT

其实吧，我觉得这个和动态NAT差不多，就是多了个端口转换，在配置方面少了个参数no-pat，

在转换地址时会转化地址。

1：n的转换关系

R1：地址配置

[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 24

R1：动态NAT配置

[R1]nat address-group 1 122.1.2.250 122.1.2.254

[R1]acl number 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

[R1-acl-basic-2000]quit

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 255.255.255.0
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

 四、Easy IP

实现原理和NAPT相同，同时转换IP地址、传输层端口，区别在于Easy IP没有地址池的概念，使用接口地址做为NAT转换公有地址。

R1：地址配置

[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 24

R1：配置

[R1]acl number 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

[R1-acl-basic-2000]quit

[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 122.1.2.1 255.255.255.0
[R1-GigabitEthernet0/0/1]nat outbound 2000

五、NAT Server

NAT Server和静态NAT类似，区别在于静态NAT只转换IP地址，而NAT Server要同时转换IP地址和端口

[R1-GigabitEthernet0/0/0]nat sever protocol tcp global 202.10.10.1 www inside 192.168.1.10 8080  //配置放这了，可以自己试试
