本文介绍了华为交换机的MUX VLAN配置实验，包括实验拓扑、要求及详细配置步骤。通过配置，实现了VLAN10、20内部通信并访问VLAN99，VLAN30仅能访问VLAN99，且VLAN30内部隔离。同时，利用port-group功能整合端口，提高配置效率。

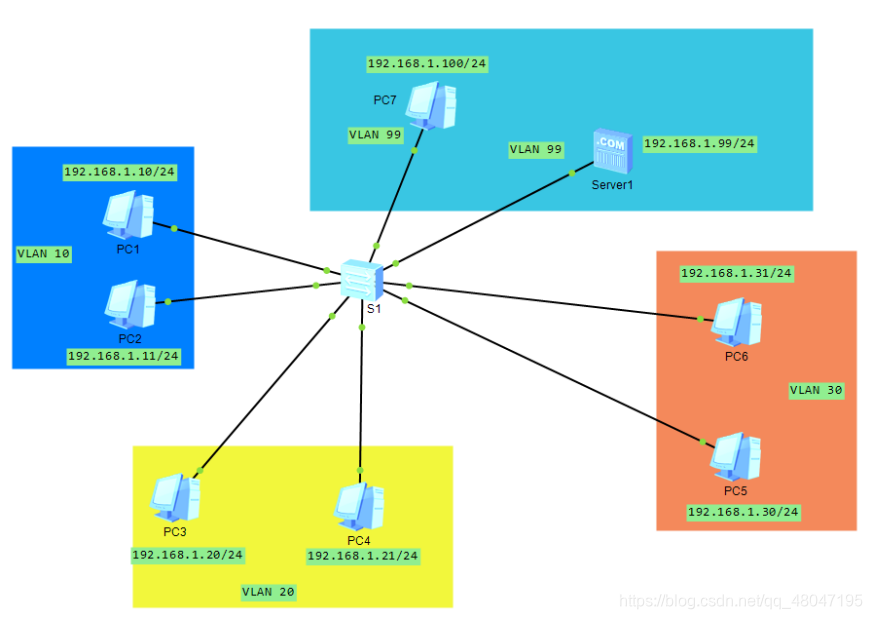

一、实验拓扑图：

二、实验要求：

如图所示，VLAN10、20、99为公司内部网络，30为访客网络。
1.测试所有PC和服务器能否通信？（YES）
2.在S1上完成配置，使得VLAN10、20内部能够通信且能够访问服务器所在网络VLAN99（不考虑10和20之间互相通信），VLAN30作为访客网络仅能访问服务器所在网络VLAN99，VLAN30内部成员也不能互相访问。
3.测试VLAN10、20、30、99之间通信状况。（VLAN10、20、99内部均能够通信，VLAN30内部不能通信，VLAN10、20、30和 VLAN99能够通信）
4.附加题8分，可使用port-group功能将8个端口放在一个group，一起配置（group编号1）。

备注：VLAN99为主VLAN，VLAN10、20为从VLAN，且为group类型，VLAN30为从VLAN，且为separate类型。

三、配置命令与原因分析：

1.测试所有PC和服务器能否通信？（YES）

PC5 ping服务器：（其他PC也能ping通，这里就不一一截图了）
