本文详细介绍了如何在CADENCE软件中创建BOM表，包括选择工程、设置参数并输出PCBFootprint的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

bom表也就是元件清单表

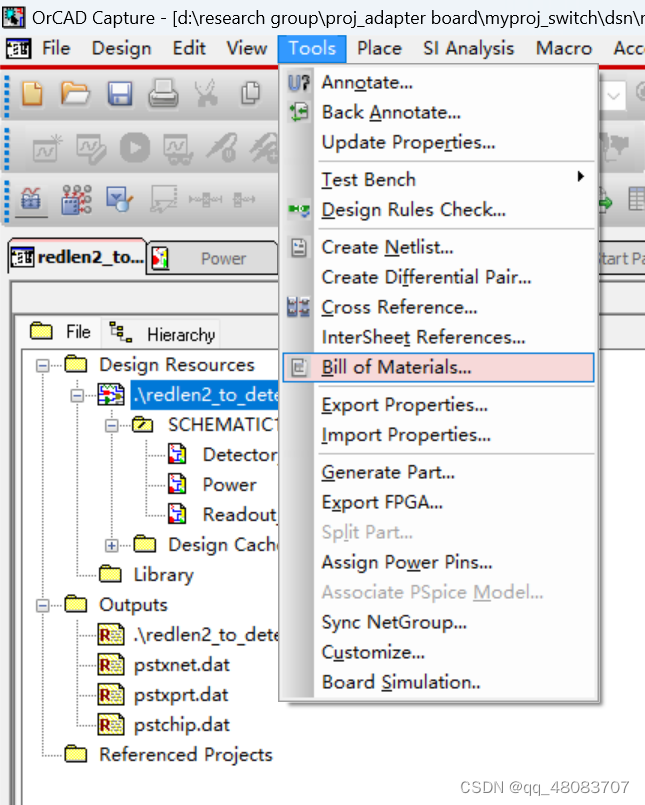

1、首先，打开cadence软件，选中工程，tools->bill of materials：
在这里插入图片描述

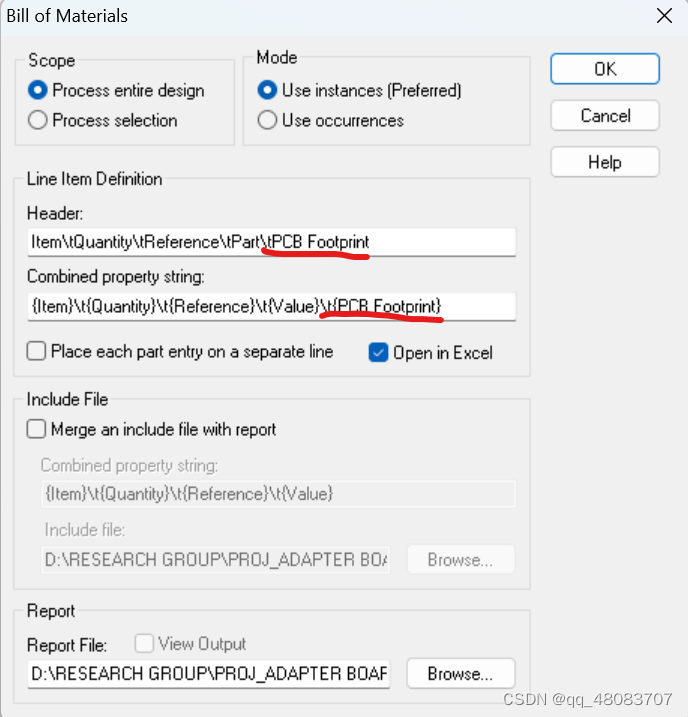

2、在下面界面中进行如下设置，然后点OK就行了，加上划红线的部分就可以输出PCB Footprint了：
