计算机网络实验-eNSP路由器配置

计算机网络实验-eNSP路由器配置

---

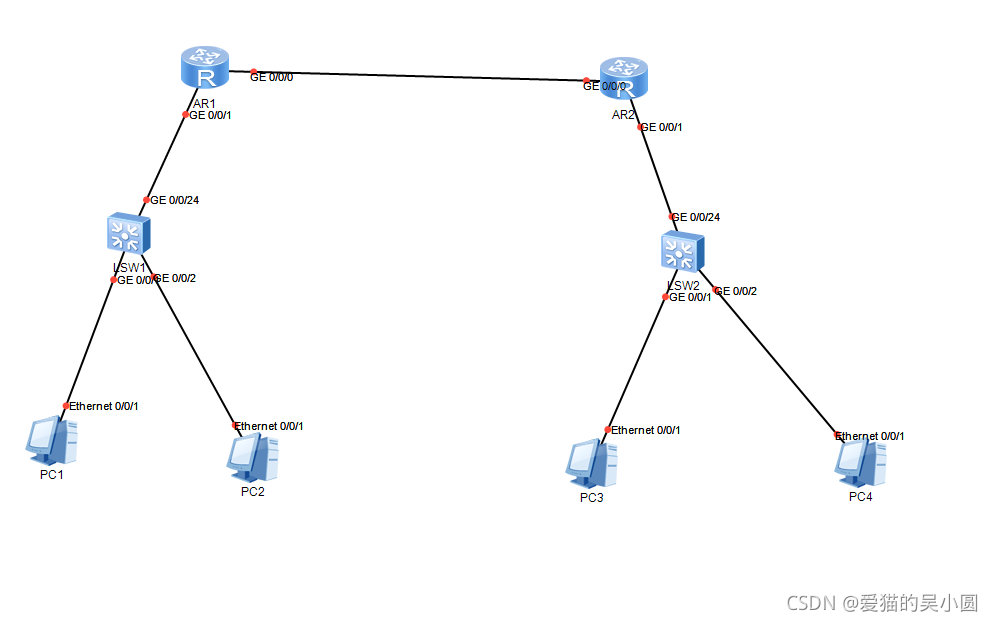

1.实验图配置

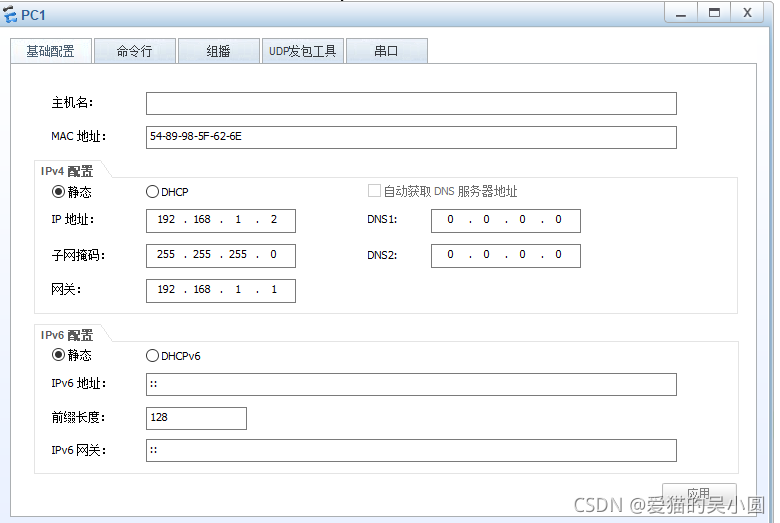

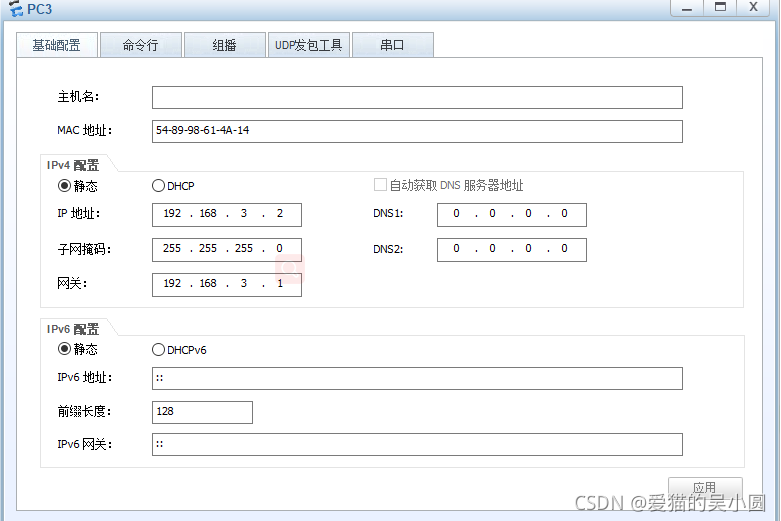

2.PC机ip地址、网关、子网掩码配置

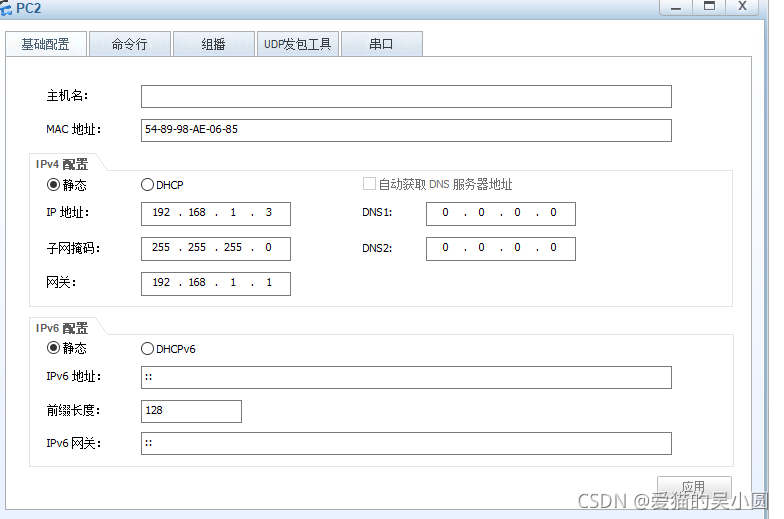

PC1 PC2 用同一个网关

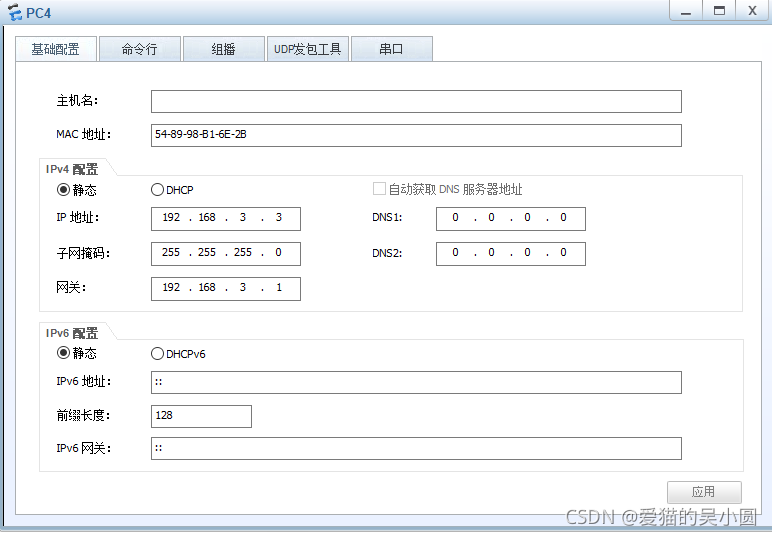

PC3 PC4 用同一个网关

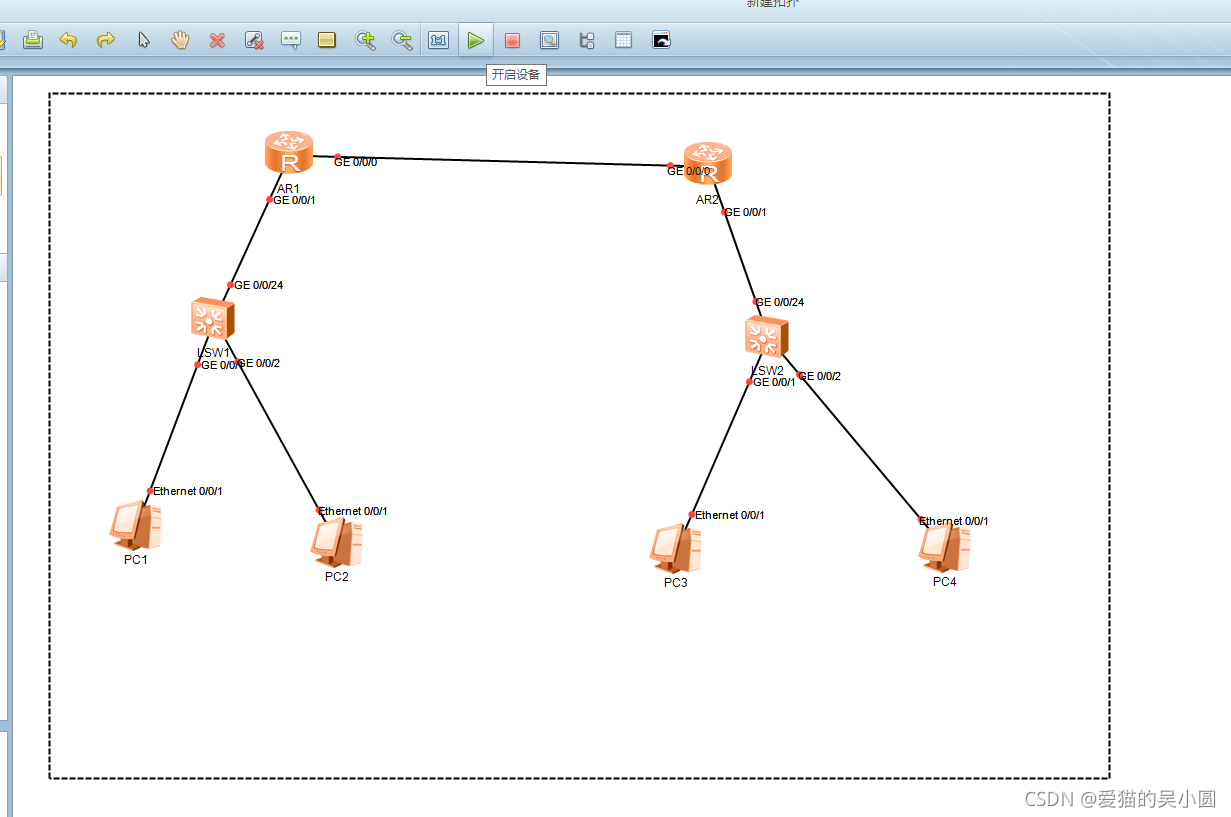

3.全选，开启设备

设置ip地址

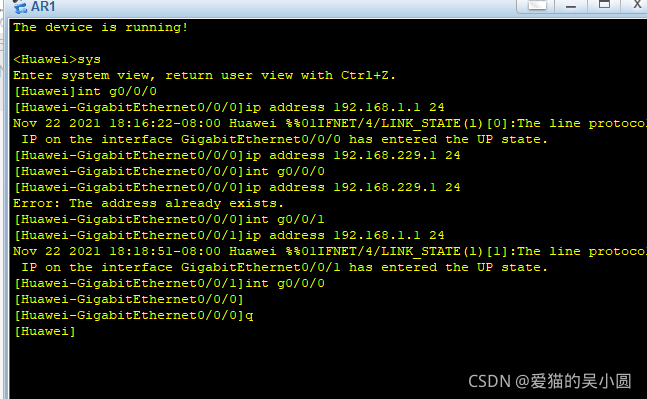

路由器配置

int g0/0/0
ip address 192.168.229.1 24

int g0/0/1
ip address 192.168.1.1 24

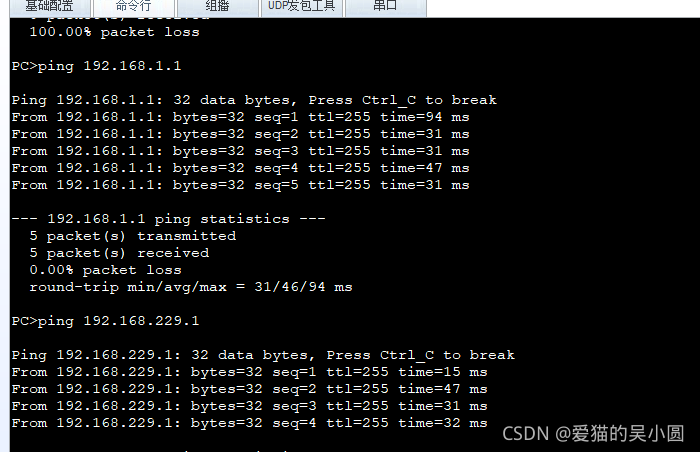

用PC1进行ping操作

可以ping通

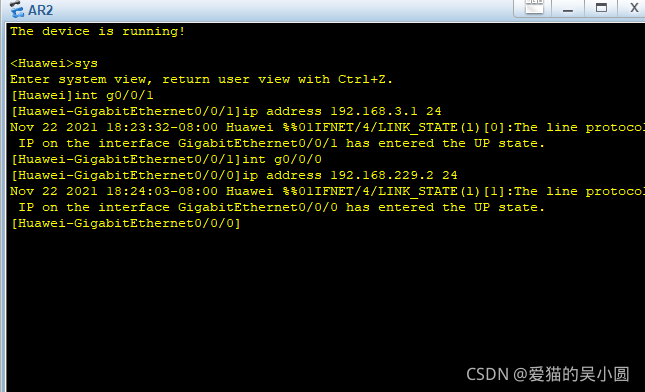

5.同理，对路由器AR2进行配置

int g0/0/0
ip address 192.168.229.2 24

int g0/0/1
ip address 192.168.3.1 24

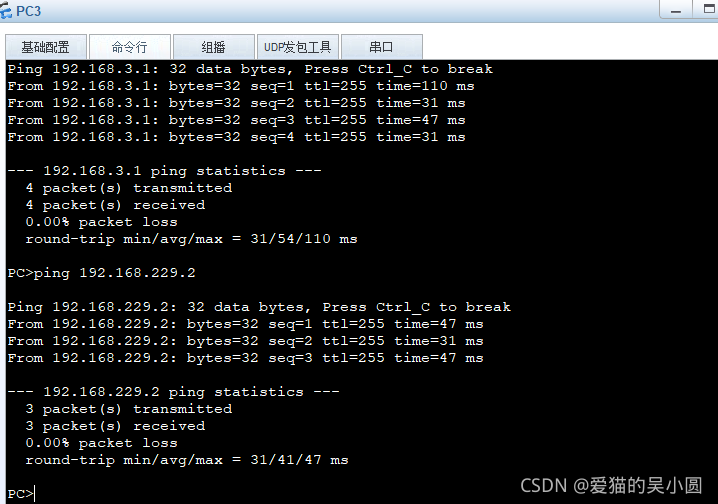

PC3能ping通

6.路由器静态设置

对AR1进行设置

ip route-static 192.168.3.0 24 192.168.229.2

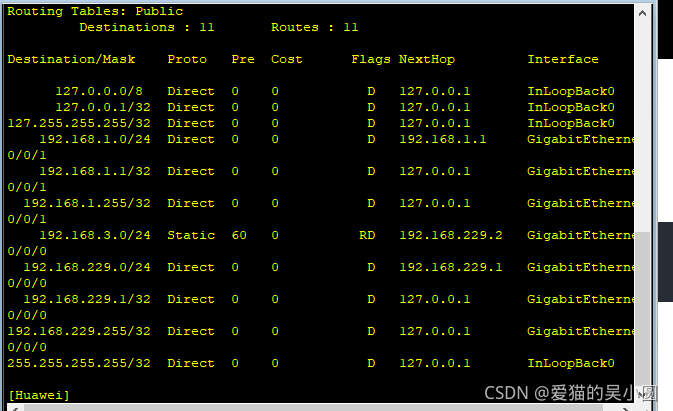

disp ip routing-table

对AR2 进行设置

ip route-static 192.168.1.0 24 192.168.229.1

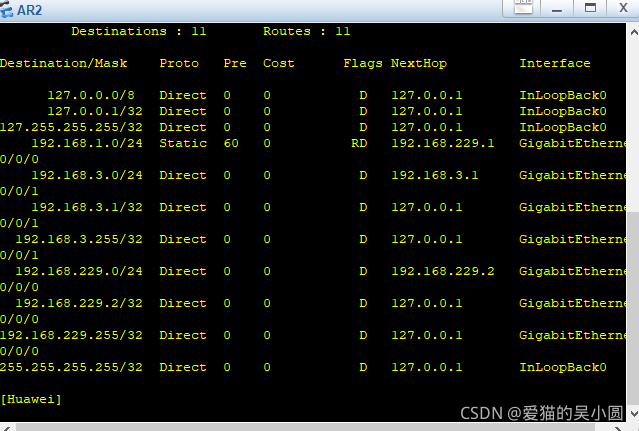

disp ip routing-table

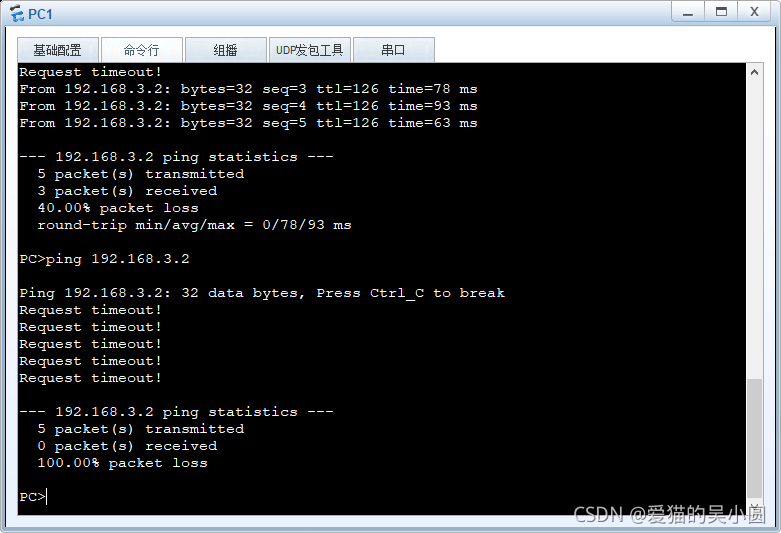

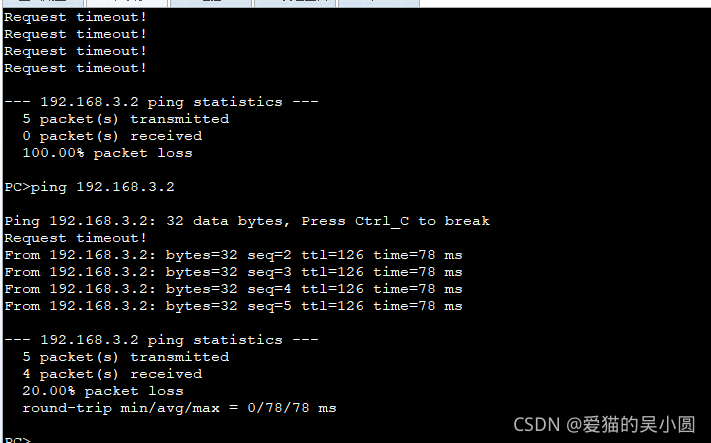

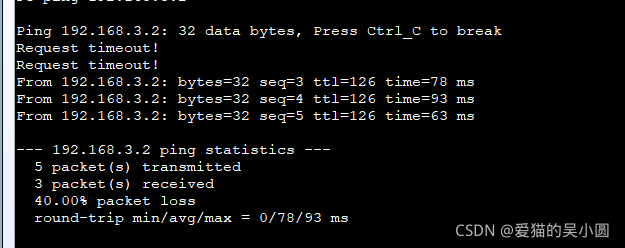

检查是否ping通

可以ping通

路由器动态配置

AR1：

undo ip route-static 192.168.3.0 24 192.168.229.2

AR2：

undo ip route-static 192.168.1.0 24 192.168.229.1

随后：

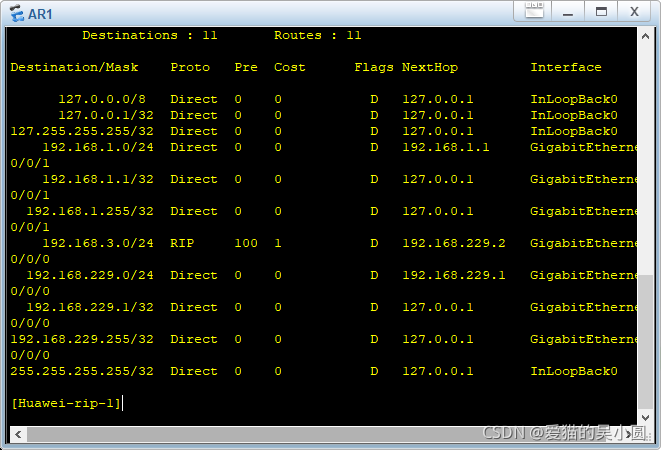

AR1：

[Huawei]rip
[Huawei-rip-1]network 192.168.1.0
[Huawei-rip-1]network 192.168.229.0
[Huawei-rip-1]

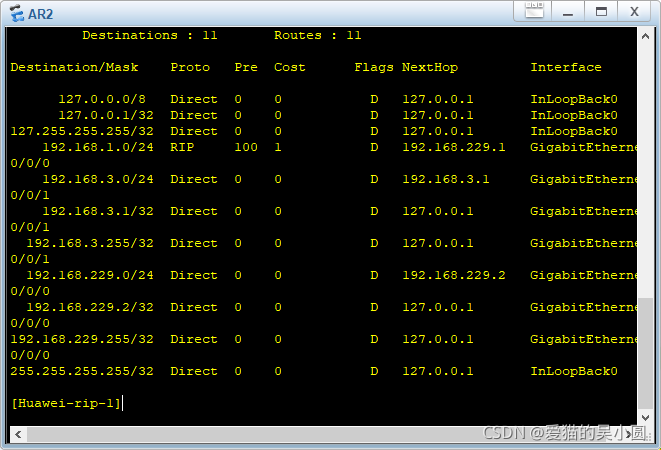

AR2：

[Huawei]rip
[Huawei-rip-1]network 192.168.3.0
[Huawei-rip-1]network 192.168.229.0
