通用同步异步收发器 ----USART

2.1

通用同步异步收发器（USART）是一种全双工串行数据交换接口，支持同步或异步通信。可灵活配置，以便于与多种外部设备进行全双工数据交换。USART 接口发送与接收波特率可配置，也支持通过 DMA 进行连续通信。USART 还支持多处理器通信、LIN 模式、同步模式、单线半双工通信、智能卡异步协议、IrDA SIR ENDEC 功能、以及硬件流控制功能。

2.2 主要特性

 支持全双工通信
 支持单线半双工通信
 波特率可配置，最高波特率可达 3Mbit/s
 支持 8bit 或 9bit 数据帧
 支持 1bit 或 2bit 停止位
 支持硬件生成校验位及校验位检查
 支持硬件流控: RTS、CTS
 支持 DMA 收发
 支持多处理器通信：如果地址不匹配，则进入静默模式, 可通过空闲总线检测或地址标识唤醒
 支持同步模式，允许用户在主模式下控制双向同步串行通信
 支持智能卡异步协议，符合 ISO7816-3 标准
 支持串行红外协议（IrDA SIR）编码与解码，提供正常与低功耗两种运行模式
 支持 LIN 模式
 支持多钟错误检测：数据溢出错误、帧错误、噪声错误、检验错误
 支持多个中断请求：发送数据寄存器为空、CTS 标志、发送完成、数据已接收、数据溢出、总线空闲、
检验错误、LIN 模式断开帧检测、以及多缓冲区通信中的噪声标志/溢出错误/帧错误

2.3 串口中断接收函数配置

void uart_init(unsigned long bound)
{
	USART_InitType USART_InitStructure;
    GPIO_InitType GPIO_InitStructure;
	RCC_ClocksType RCC_ClocksStatus;
	NVIC_InitType NVIC_InitStructure;

    /* System Clocks Configuration */
    /* Enable GPIO clock */
    GPIO_APBxClkCmd(USARTx_GPIO_CLK, ENABLE);

    /* Enable USART1 Clock */
    USART_APBxClkCmd(USARTx_CLK, ENABLE);

    /* Initialize GPIO_InitStructure */
    GPIO_InitStruct(&GPIO_InitStructure);

    /* Configure USART1 Tx as alternate function push-pull */
    GPIO_InitStructure.Pin            = USARTx_TxPin;
    GPIO_InitStructure.GPIO_Mode      = GPIO_MODE_AF_PP;
    GPIO_InitStructure.GPIO_Alternate = USARTx_Tx_GPIO_AF;
    GPIO_InitPeripheral(USARTx_GPIO, &GPIO_InitStructure);

    /* Configure USART1 Rx as alternate function push-pull */
    GPIO_InitStructure.Pin            = USARTx_RxPin;
    GPIO_InitStructure.GPIO_Alternate = USARTx_Rx_GPIO_AF;
    GPIO_InitPeripheral(USARTx_GPIO, &GPIO_InitStructure);

    RCC_GetClocksFreqValue(&RCC_ClocksStatus);

    /* USART1 and USARTz configuration ------------------------------------*/
    USART_InitStructure.BaudRate            = bound;
    USART_InitStructure.WordLength          = USART_WL_8B;
    USART_InitStructure.StopBits            = USART_STPB_1;
    USART_InitStructure.Parity              = USART_PE_NO;
    USART_InitStructure.HardwareFlowControl = USART_HFCTRL_NONE;
    USART_InitStructure.Mode                = USART_MODE_RX | USART_MODE_TX;

    /* Enable the USART1 Interrupt */
    NVIC_InitStructure.NVIC_IRQChannel                   = USART1_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPriority           = 1;
    NVIC_InitStructure.NVIC_IRQChannelCmd                = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

	/* Enable USARTz Receive and Transmit interrupts */
     USART_ConfigInt(USARTx, USART_INT_RXDNE, ENABLE);
    // USART_ConfigInt(USARTx, USART_INT_TXDE, ENABLE);


    /* Configure USARTx */
    USART_Init(USARTx, &USART_InitStructure);
    /* Enable the USARTx */
    USART_Enable(USARTx, ENABLE);
}

#ifndef __USART_H
#define __USART_H
#include "n32g031.h"
#include <stdarg.h>
#include "stdio.h"

#define _USART1_COM_

#ifdef _USART1_COM_
#define USARTx              USART1
#define USARTx_CLK          RCC_APB2_PERIPH_USART1
#define USARTx_GPIO         GPIOA
#define USARTx_GPIO_CLK     RCC_APB2_PERIPH_GPIOA
#define USARTx_RxPin        GPIO_PIN_10
#define USARTx_TxPin        GPIO_PIN_9
#define USARTx_Rx_GPIO_AF   GPIO_AF4_USART1
#define USARTx_Tx_GPIO_AF   GPIO_AF4_USART1
#define GPIO_APBxClkCmd     RCC_EnableAPB2PeriphClk
#define USART_APBxClkCmd    RCC_EnableAPB2PeriphClk

void uart_init(unsigned long bound);
void USART1_IRQHandler(void);
#endif

#endif

void USART1_IRQHandler(void)
{
	 static u8 res;
	 if (USART_GetIntStatus(USARTx, USART_INT_RXDNE) != RESET)
    {
		res =USART_ReceiveData(USARTx);
		printf("fengji：%d \r\n",res);

    }
}

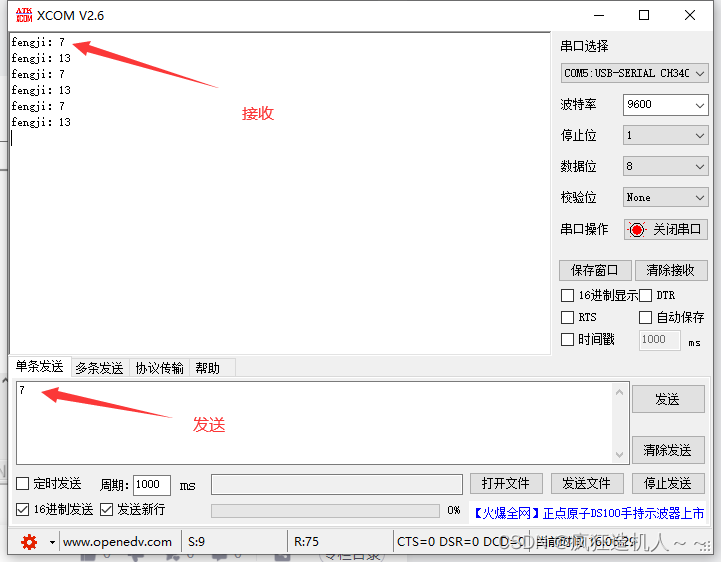

程序编译下载后用串口助手打印出来效果如下
