第一次使用指南

环境准备

硬件准备

准备开发板

准备xlink小板，以下三种xlink之一皆可

Taobao改装版

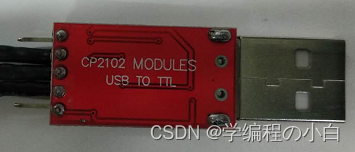

CP210x Layout版

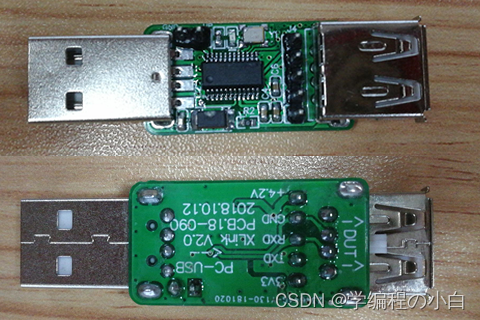

蓝讯高速版

软件准备

安装xlink小板驱动
下载安装IDE与编译器环境
下载安装调试与下载工具
获取最新的SDK软件开发包

1. DownLoader功能简述

DownLoader 集“下载”和“打印调试”在一起, 方便开发人员使用. 下载时一般用串口作为下载口.

Downloader 串口下载和打印均使用1.5M (1500000)波特率.

编译器最终生成的下载文件是dcf文件, 下载时, 把dcf文件拖入DownLoader即可:

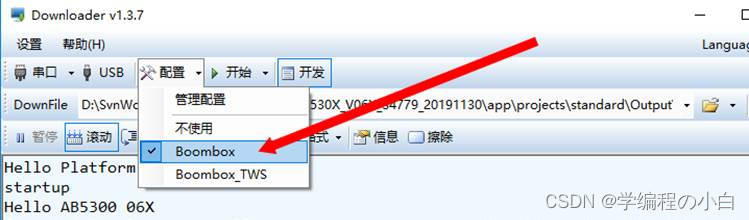

注意下载程序时，一定要选中一个配置选项，否则程序可能有未知情况出现。

开发人员一般选中下图中的“开发”，可以方便下载后查看打印信息。

2. 软件打印配置IO选择 (更改后请重新编译)

一般样机上的USB口中的DP口均有下载和打印功能.

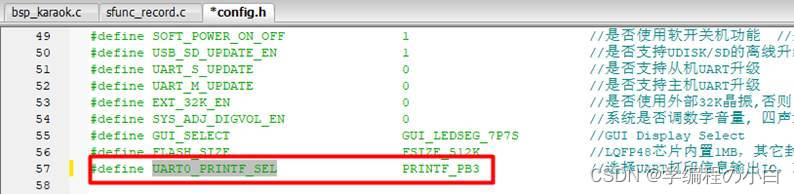

具体用哪个口打印, 可以查看config.h中的 UART0_PRINTF_SEL 选项, 如选则PRINTF_PB3 (也就是USB_DP口), 选中该IO后, USB功能自动失效.

3. CP2102 串口模块使用注意事项(建议安装蓝讯提供的串口驱动)

程序下载 / 程序调试打印 / EQ在线调试 / FCC测试等, 默认均使用单线方式.

建议使用CP2102芯片的串口模块(可在淘宝购买), 此串口芯片在1.5M工作稳定性最好的. 同时蓝讯测试过比较稳定的驱动.

WIN10系统经常会用自身的默认串口驱动, 该驱动波特率支持不了1.5M, 会导致 DownLoader 提示 “设置波特率异常”, 此时可卸载默认的串口驱动, 重新安装蓝讯提供的串口驱动即可，该驱动已测试在WIN10/WIN7/XP中均支持良好。

串口模块注意事项

下面介绍下载用的串口硬件工具：

程序下载 / 程序调试打印 / EQ 在线调试 / FCC 测试等，默认均使用单线方式。建议使用 CP2102 芯片的串口模块，此串口芯片在 1.5 M 工作稳定性最好的。同时中科蓝讯测试过比较稳定的驱动。

WIN10 系统经常会用自身的默认串口驱动，该驱动波特率支持不了 1.5 M，会导致 Downloader 提示“设置波特率异常”，此时可卸载默认的串口驱动，重新安装中科蓝讯提供的串口驱动即可。该驱动已测试过在 WIN10 / WIN7 / XP 系统中均支持良好。

关于单线通信：

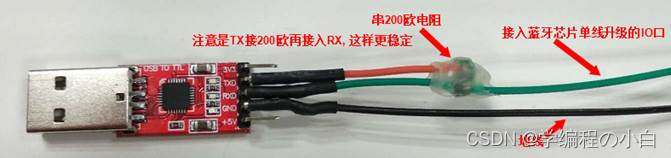

对于串口模块来说是 TX / RX 两线通信，对于蓝牙芯片是单线通信，即 TX / RX 分时复用。故从网上买回来的串口模块，还需要在 TX 和 RX 之间，串 200 欧的电阻，将其转成单线，再接入中科蓝讯蓝牙芯片的单线通信 IO 口（如 PB3）。

4. 芯片如何进入串口升级模式

1. 芯片复位启动时, 芯片会检升级IO口的握手时序, 如果时序匹配, 则进入升级模式.

2. 程序正常运行过程中, 如果升级IO没有被占用(或调试打印输出完成后), 芯片内的升级模块也会不断侦测升级握手时序, 如果时序匹配也会进入升级模式.

5. 程序升级不成功原因及处理方法:

1. 检测串口与芯片硬件连接是否正确. (万用表量一下, 串口模块的GND和串口是否与芯片GND及串口相连) (或在DownLoader启动下载时,示波器量一下串口时序是否有到芯片引脚)

2. 检查芯片供电是否正常: 芯片一般由VUSB或VBAT引脚供电, 供电成功后, VDDIO会输出约3.3V左右的电压. 若量到VDDIO有3.3V电压输出, 一般供电正常,如果芯片有VDDCORE 引脚封装出来,也可以测量一下VDDCORE电压是否正常(0.8~1.3V可配,均正常)

VDDIO(约3.3V) 作为内部FLASH的电源, 非常重要, 需要确保VDDIO电源稳定 (如果VDDIO上没有接电容, 或电容失效, 或电容离芯片引脚比较远, 这些都可能引起下载失败, 或即失下载成功后, 校验也会失败, 或程序运行异常)

3. 确认芯片供电正常后, 可用示波器测量26M晶振, 看看晶振是否起振. 晶振起振后才能下载程序.

4. 检测通信IO上是否有其它电容或电路连接影响到升级, 一般该IO上有蓝色LED灯不会影响通信. 红灯则会影响通信.

5. 如果通信IO有被复用做其它功能, 则芯片必须复位才能进入升级时序检测, 注意芯片进入低功耗模式时, 即使拔掉电池可能也要等比较长的时间才能耗完电正常复位.

如果硬件连接没有问题, 一般是芯片没有复位导致升级不成功

此时可以尝试:

1) 拔掉电池,拔掉串口通信线(通信线也会漏电过来), 再手动放电 (短接VDDIO或VBAT到地, 如果是软开机,可以多按几次开机键放电)

2)点击PC下载工具Downloader启动下载, 上先接串口通信线, 再接入电池上电. 一般都能下载成功.

3) 如果USB线下载, 且样机可用USB供电.可以尝试升级时快速插入USB, 避免插入慢,样机已上电但通信IO口还没有连接好, 导致下载失败

(先上电, 芯片上电时会检测下载时序, 但由于通信IO未连接好导致下载时序检测失败,接下来已经跑正常的USB功能了, 则无法再复用进行下载了).

参考资料：

[1]中科蓝讯蓝皮书————下载及串口调试
