OLED（SSD1306）在Keil中显示图像和汉字（基于波特律动keysking）

#本文采用的是小破站up主keyskiing使用的模版，分享一下过程中遇到的问题【STM32入门教程-2024】第14集 如何在OLED屏幕上挥毫_哔哩哔哩_bilibili

一.驱动选择

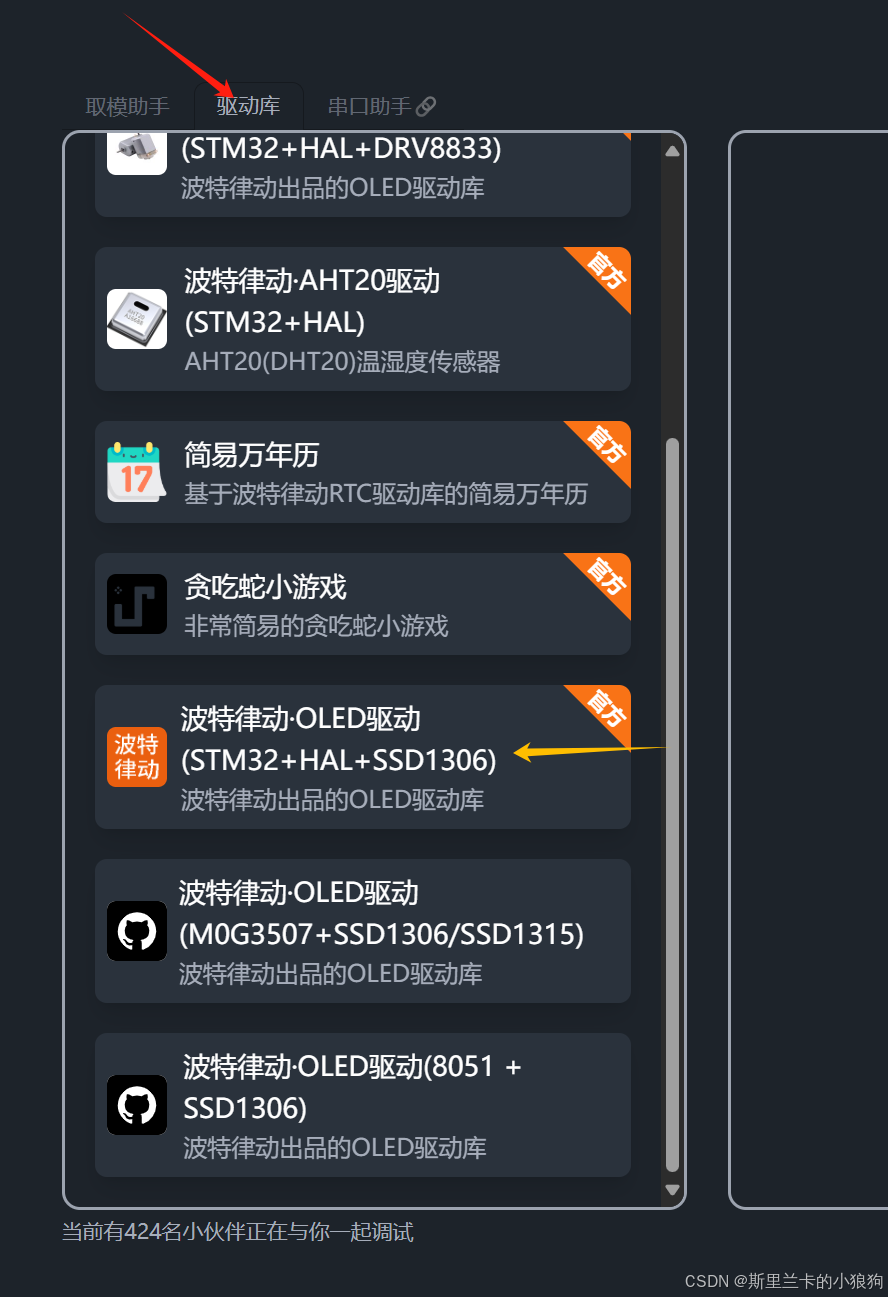

本文采用是SSD1306驱动，不同型号选择不同驱动，可在up主自己写的波特律动LED字模生成器中获取下载。

之后把inc和src中的oled.c、font.c和.h文件复制自己的keil文件中

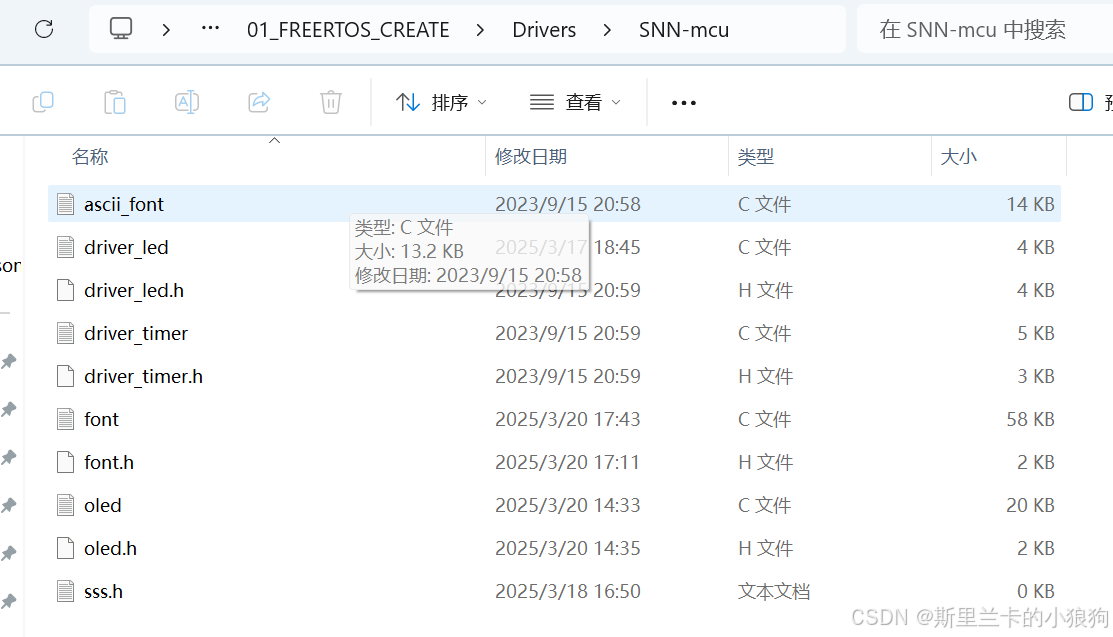

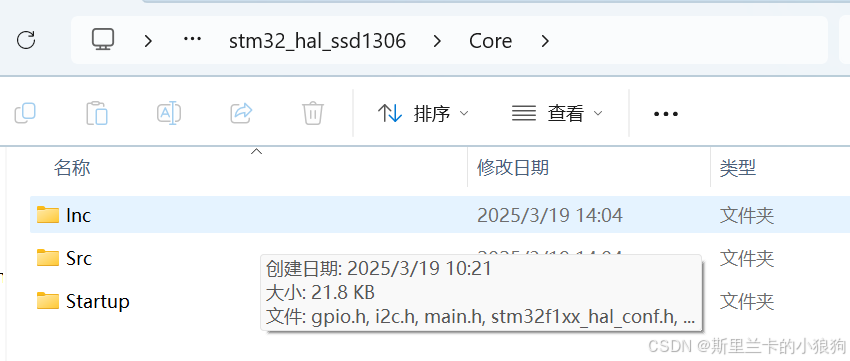

以下是我自己文件夹

二.文件导入

我这里专门放了一个文件夹装一些驱动文件

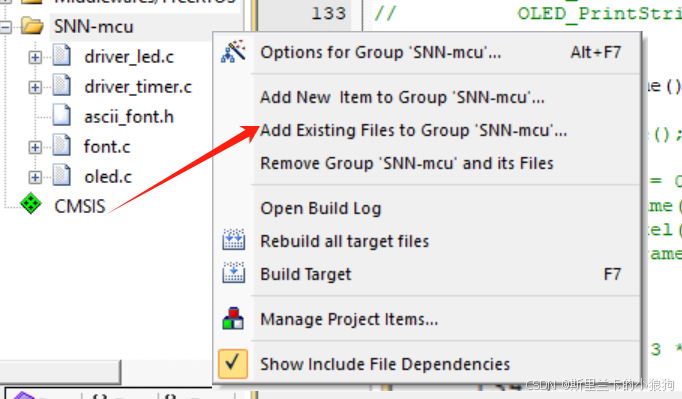

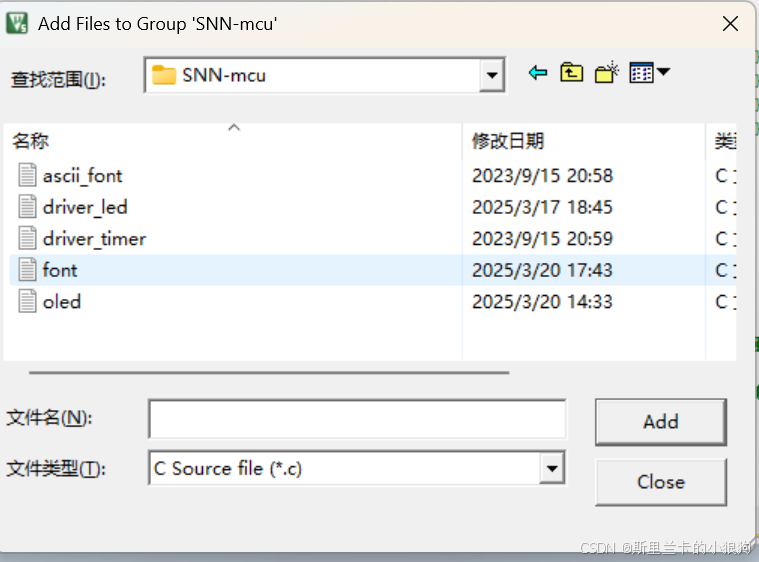

选择oled.c和font.c并导入

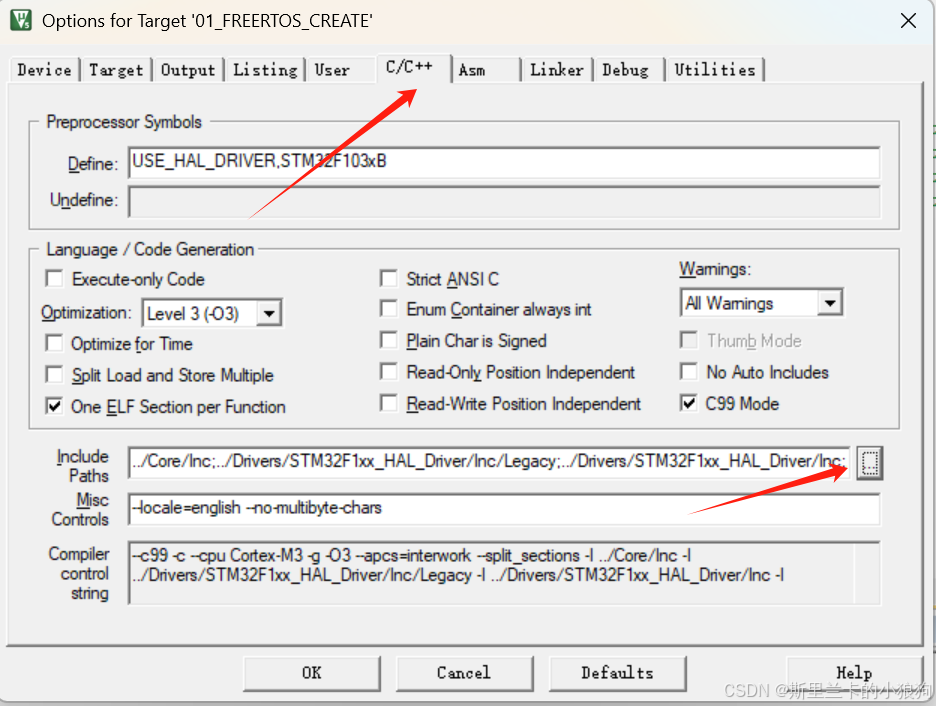

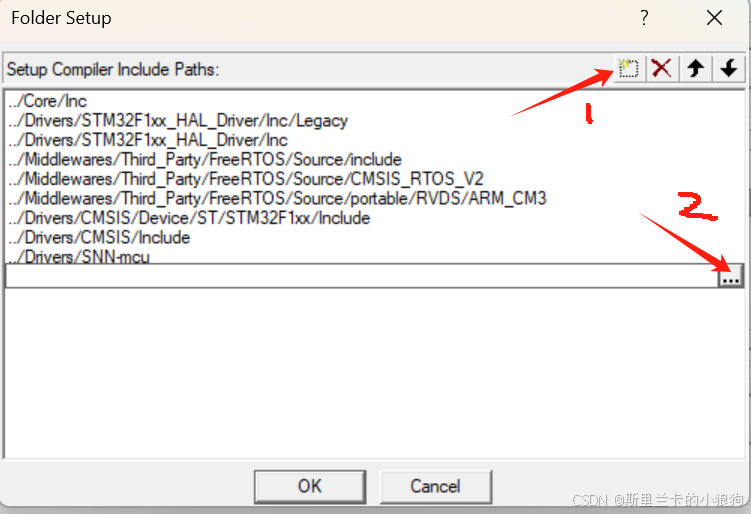

之后导入源文件路径

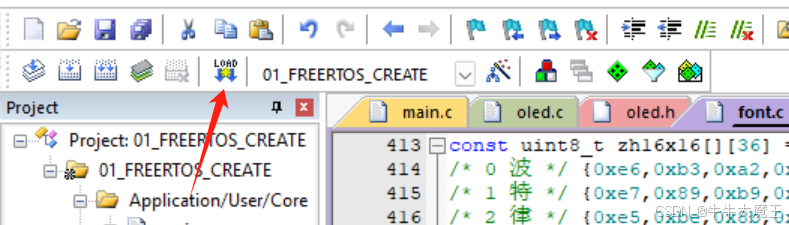

选择刚刚文件所在文件夹即可。之后load一下，.h文件自动导入。

三.快速理解

打开oled.c文件快速理解一遍函数作用

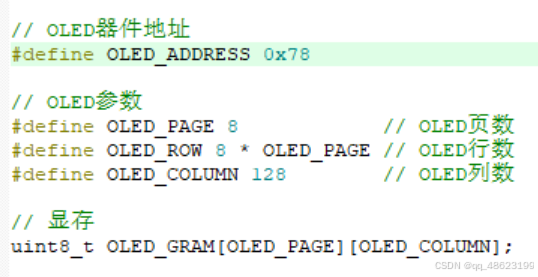

首先是从机地址，型号不同地址不同，SSD1306地址是0x78。页行列这里不多解释，会用即可。

显存是一个二维地址，显示屏相当于一个64*128的点阵，当所在点为1,时，我们可以理解这里被点亮了，所以我们用一个二维数组来储存他每一个点。

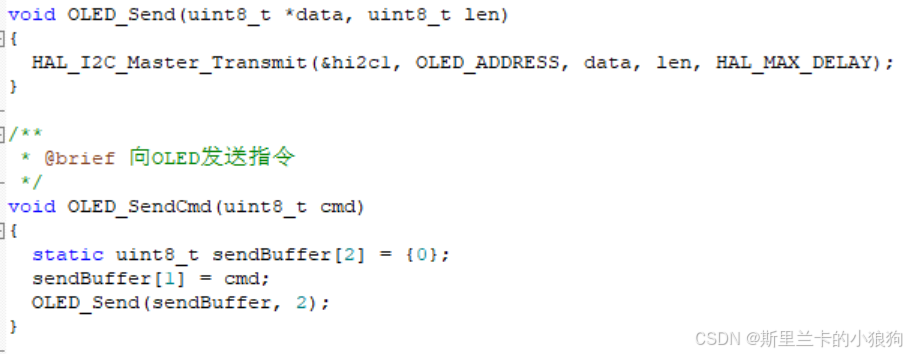

OLED_Send函数相当于I2C的传输，输入从机地址、数据等。一个固定用法。（理解为传输）

OLED_SendCmd是一个指令传输函数。可以理解成通信分为两个过程，第一个过程是主机发送指令（选择第几行第几列这样的指令），分为两个字节，首字节必须为零，次字节为指令。（理解为设置指令然后传输）

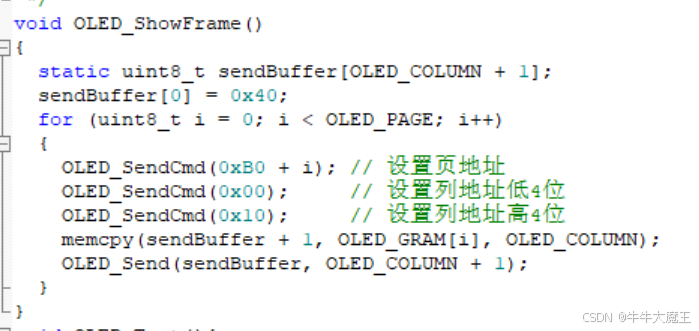

OLED_ShowFrame是第二个过程发送数据，如下，同样设计一个数组让他首字节是0x40表示此时我要进行发送数据（告诉从机0x40后面跟着的是数据）。所以总结0x00为发送指令设置一些参数，ox40表示数组后面的为数据。（理解为设置数据然后传输）

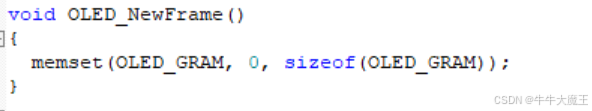

OLED_NewFrame是将显存（存放数据的）清空即全为零。

此时形成一个逻辑我们先用OLED_NewFrame清理内存，也可以理解为clear，之后对显存进行设置，用OLED_ShowFrame进行显示

四.测试

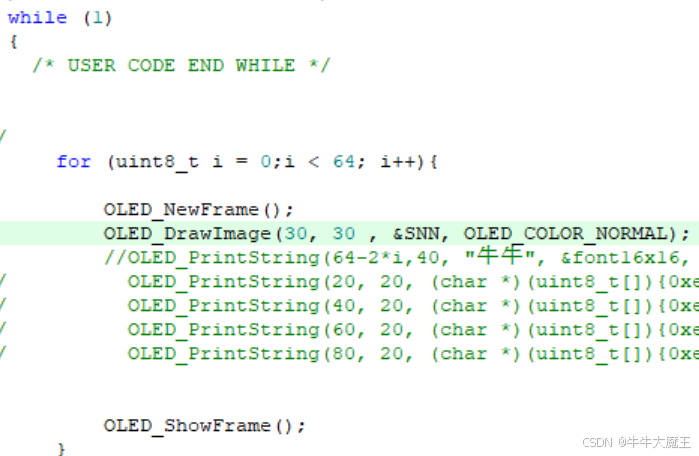

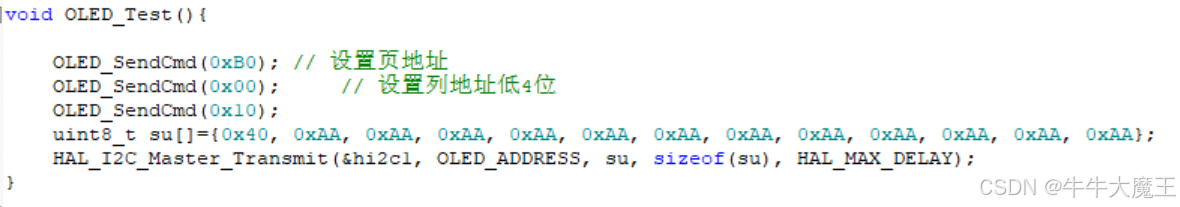

下面的代码很容易理解，前三个发送相关指令，设置一个数组发送数据，首字节为0x40，之后是数据（即要点亮的点阵）。

五.显示图片

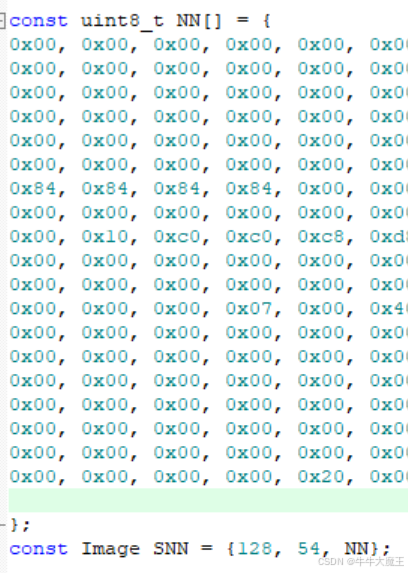

我们这里可以将自己的图片导入波特律动取模助手里面，得到自己的图模模版。

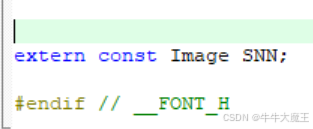

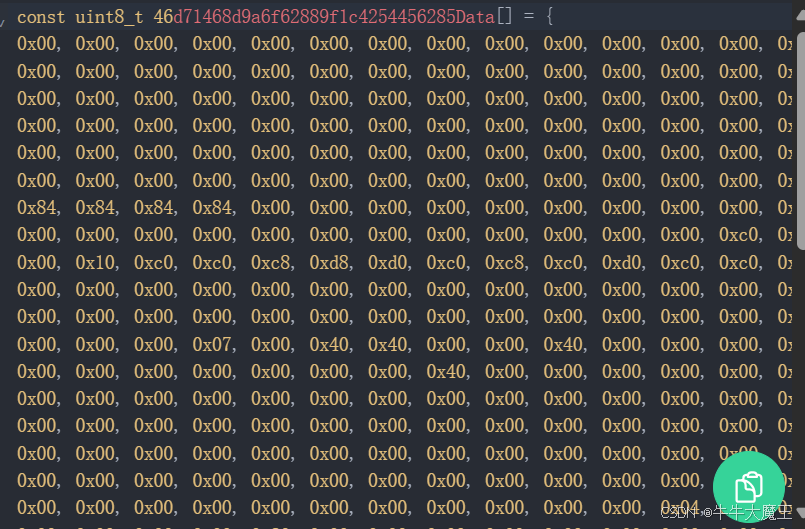

这里会有一个问题，他生成的名字可能是数字开头的，但是c语言中不允许数字开头，需要重命名，点击右下角复制按钮，在font.c文件里面复制，。并在font.h文件中extern

六.显示汉字

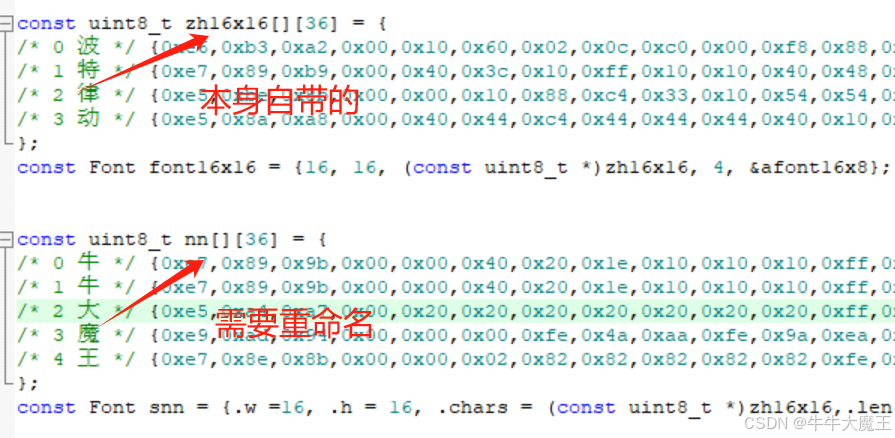

同理在波特律动取模助手里面输入自己的想要的汉字取模，这里不过多介绍，流程和取图模一样，注意去字模时生成的模版命名在font.c中存在重复，也需要重命名，之后在.h文件extern，记得重命名之后给里面变量也改一下。

运行

---

失败，嘿嘿     最后一步。

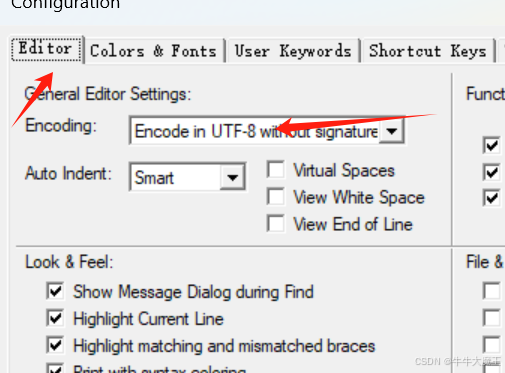

在keil工具栏点击Edit-----Configuration-----在下图中选择UTF-8编码，返回运行即可
