ping命令的全过程和应用协议

一、Ping 命令的基本原理

Ping（Packet Internet Groper）是用于测试网络连通性的工具，基于 ICMP（Internet Control Message Protocol，互联网控制报文协议） 实现，属于 TCP/IP 协议栈的网络层协议。
核心流程：

1. 发送方（主机 A）向目标主机（主机 B）发送 ICMP Echo Request 报文；
2. 目标主机收到后返回 ICMP Echo Reply 报文；
3. 发送方通过往返时间（RTT）和丢包率判断网络连通性。

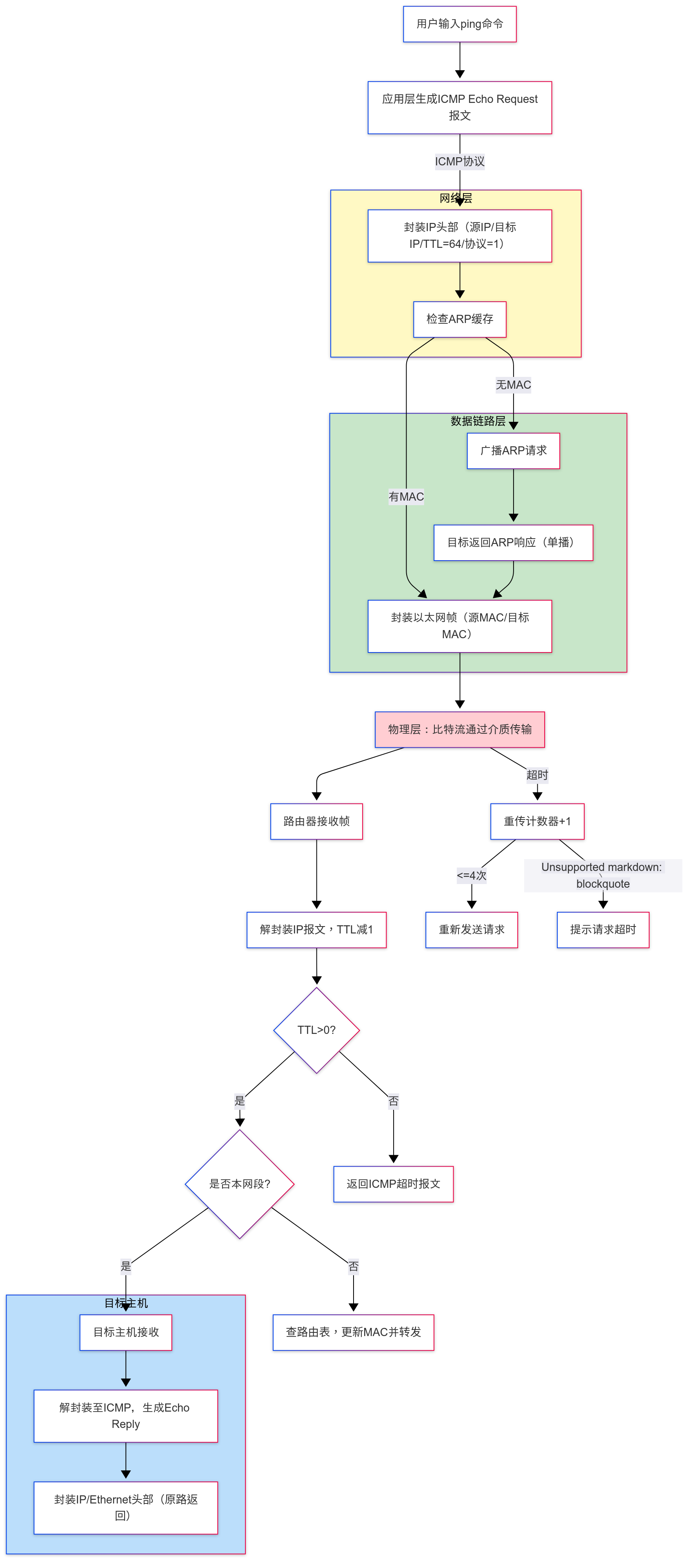

二、Ping 命令执行的全流程拆解

1. 发送 ICMP Echo Request 报文

（1）应用层触发

• 用户在终端输入 ping <目标IP> 后，操作系统（如 Windows/Linux）的 Ping 程序生成 ICMP Echo Request 报文。
• 报文体内容：包含标识符（Identifier）、序列号（Sequence Number）和可选数据（默认 32 字节，用于计算校验和）。

（2）网络层处理（IP 协议）

• 封装 IP 头部：ICMP 报文被封装进 IP 数据报，IP 头部包含：
  • 源 IP：发送方 IP 地址（如 192.168.1.100）；
  • 目标 IP：目标主机 IP 地址（如 192.168.1.200）；
  • 协议字段：值为 1（标识上层协议为 ICMP）；
  • 生存时间（TTL）：初始值通常为 64 或 128，每经一个路由器减 1，防止报文无限循环。

（3）数据链路层处理（MAC 地址解析）

• ARP 协议介入：若发送方 ARP 缓存中无目标 IP 对应的 MAC 地址，需通过 ARP（地址解析协议） 广播获取：
  • 发送 ARP 请求：“谁是目标 IP？请告知 MAC 地址”；
  • 目标主机或网关返回 ARP 响应，提供 MAC 地址。
• 封装以太网帧：IP 数据报被封装进以太网帧，头部包含：
  • 源 MAC：发送方网卡 MAC 地址；
  • 目标 MAC：目标主机或网关 MAC 地址（若跨网段，需经路由器转发）；
  • 类型字段：值为 0x0800（标识上层为 IP 协议）。

（4）物理层传输

• 以太网帧通过物理介质（如网线、无线）以二进制比特流形式传输至目标主机或下一跳路由器。

2. 中间设备（路由器）的处理

• 跨网段场景：若目标 IP 与发送方不在同一子网，报文需经路由器转发：
  1. 路由器接收以太网帧，解封装获取 IP 数据报；
  2. 检查 IP 头部的 TTL 字段，若 TTL=0 则丢弃并返回 ICMP Time Exceeded 报文；
  3. 根据路由表查找目标 IP 的下一跳地址，重新封装以太网帧（更新源 / 目标 MAC 为路由器接口和下一跳设备 MAC）；
  4. 重复上述过程直至到达目标网络。

3. 目标主机接收与响应

（1）解封装与协议识别

• 目标主机从物理层逐层解封装，通过 IP 头部的协议字段识别到 ICMP 协议，将 ICMP 报文交付给操作系统处理。

（2）生成 ICMP Echo Reply 报文

• 操作系统解析 Echo Request 报文中的标识符和序列号，生成 Echo Reply 报文，内容与请求一致（数据字段原样返回）。
• 校验和验证：目标主机会计算 ICMP 报文的校验和，确保数据完整性（若校验失败则丢弃报文）。

（3）原路返回响应报文

• Echo Reply 报文沿相同路径返回发送方，流程与请求报文一致（需经路由器转发时重复路由查找和 MAC 封装过程）。

4. 发送方接收响应并解析结果

• 发送方收到 Echo Reply 报文后，计算往返时间（RTT），统计成功接收次数和丢包率。
• 输出信息示例：

  Reply from 192.168.1.200: bytes=32 time=10ms TTL=64



  • bytes：ICMP 数据字段长度；
  • time：RTT（往返时间）；
  • TTL：目标主机返回的 IP 头部 TTL 值（可推测目标操作系统类型，如 Windows 默认 TTL=128，Linux=64）。

三、关键协议与底层机制解析

1. ICMP 协议细节

• 报文类型：
  • Echo Request（类型 8，代码 0）：用于请求目标主机响应；
  • Echo Reply（类型 0，代码 0）：目标主机的响应报文。
• 校验和：覆盖 ICMP 头部和数据字段，确保传输无差错。
• 所属层级：位于网络层，依赖 IP 协议传输（ICMP 报文作为 IP 数据报的载荷）。
• 应用场景：除 Ping 外，ICMP 还用于报告错误（如目标不可达、超时）和网络诊断（如 Traceroute 通过 TTL 超时机制追踪路由）。
• 核心功能：
  • 网络故障诊断：检测网络连通性、路径问题（如丢包、超时）。
  • 状态反馈：向源主机报告数据报传输中的错误或异常（如目标不可达、重定向）。
  • 辅助网络管理：提供网络拥塞、路由信息等辅助功能。

2. IP 协议的作用

IP 协议（Internet Protocol）是TCP/IP 协议栈的核心协议，位于网络层（OSI 模型第 3 层）。其核心作用可概括为：

• 唯一编址：为互联网中的每台设备分配唯一的 IP 地址，实现跨网络的身份标识。
• 无连接数据传输：将数据分割为 IP 数据报，通过路由转发实现端到端传输。
• 跨网络通信：屏蔽底层物理网络差异（如以太网、WiFi、广域网），实现异构网络互联。

• IP 协议不保证报文可靠传输，依赖 ICMP 报告错误，但 Ping 通过重传机制（默认 Windows 重传 4 次）弥补部分不可靠性。若 ICMP 报文长度超过链路 MTU（如以太网默认 1500 字节），IP 层会将其分片传输，目标主机再重组。

3. ARP 协议的底层交互

• 广播与单播：ARP 请求为广播帧（目标 MAC=FF:FF:FF:FF:FF:FF），响应为单播帧（直接回复请求方 MAC）。
• 缓存机制：ARP 表存储 IP-MAC 映射，避免重复广播（Windows 默认缓存老化时间 2 分钟，Linux 默认 5 分钟）。
