1 芯片介绍

1.1 硬件连接图

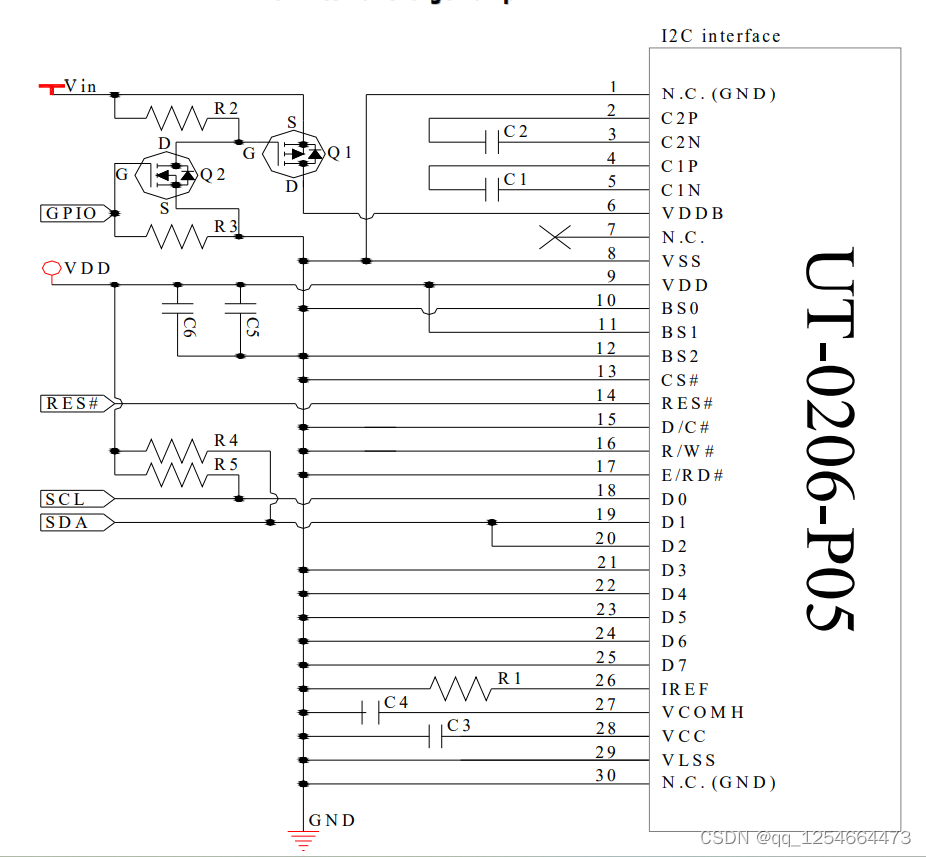

该芯片的型号为SH1106，通讯方式有几种类型，这里选用的是I2C通信，其连接如下图所示：
在这里插入图片描述
参考洋桃电子家的电路图：
在这里插入图片描述
左下角的LM75a是温度传感器，不用看。这里我也没看懂这里的电路图，感觉和数据手册的电路图不太匹配。

1.2 OLED0561屏行列地址

该屏有13264（列行）的像素点，实际边上只有128列，估计是为显示不要太靠边了，不然不好看吧。
英文显示的像素点为88，但为了和汉字对齐，为了美观，通常用816的像素点，汉字用1616，所以12864的像素点只能显示164个英文字母，或者84个汉字，即4行16个英文字母或4行8个汉字。

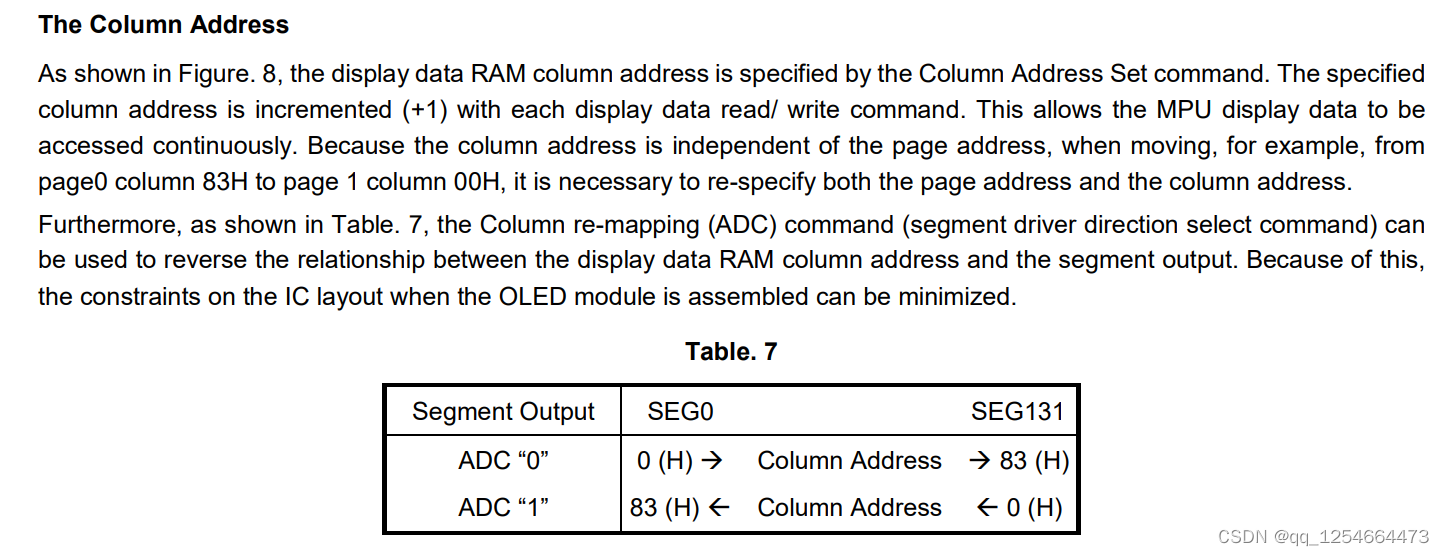

关于行列地址的划分，该芯片还有另外的讲究，参考数据手册中的行列地址的说明。
在这里插入图片描述
在ADC这个位为0时，SEG0-SEG131的地址是从0x0-0x83，若ADC=1时，地址是从0x83-0x0，此外这个还能设置滚动的效果。
在这里插入图片描述

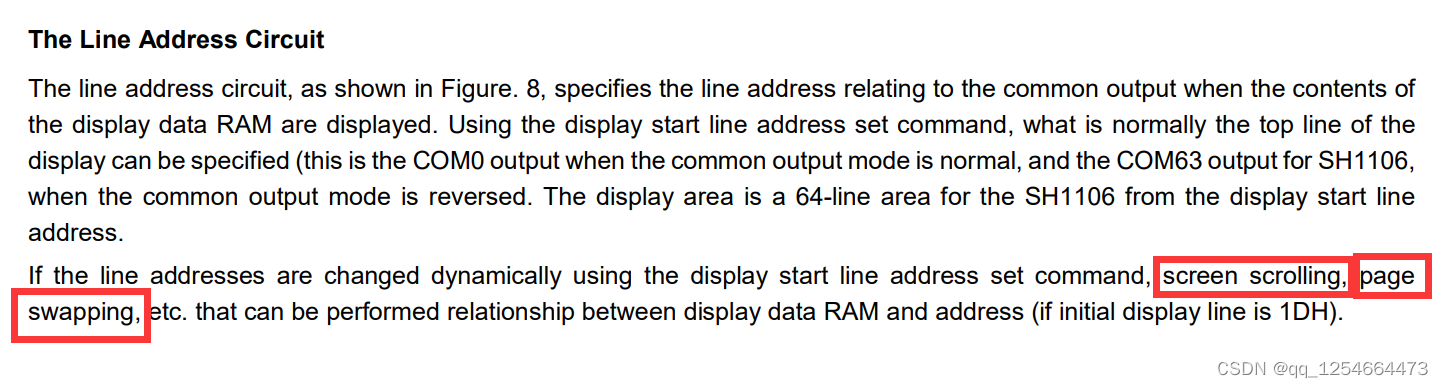

它这里说其实显示的地址是从1D(H)开始的，参照下面的图可以发现，好像确实是这样。
在这里插入图片描述
根据箭头的方向可以看到滚动的方向，放大局部可以看滚动的起始位置确实是从1D(H)开始的，它这里标的是1CH，但这里想表达的意思应该是已经滚动一行之后的地址，具体的情况可以在写代码的时候调试一下。从这里也可以看到滚动的方向是向上滚动的。这里1D(H)对应的行数是PAGE3，之后试一下效果。
在这里插入图片描述

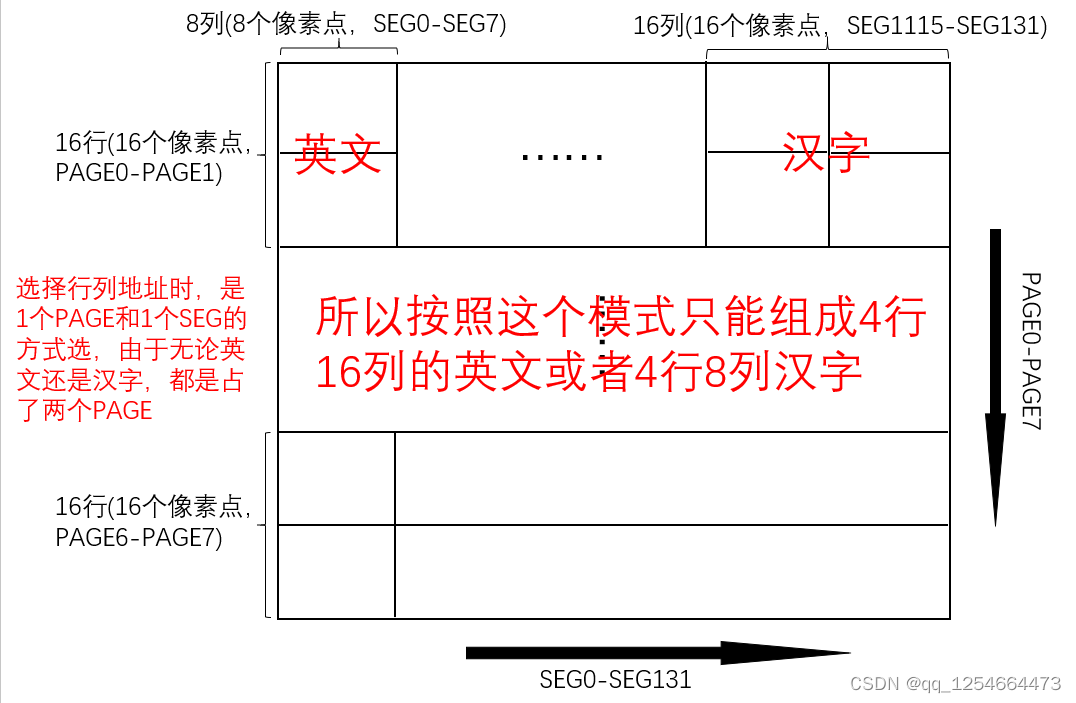

从局部可以发现数据D0-D7共8位组成一个PAGE，也就是说64行对应64位数据，可以组成8个PAGE，这里对应着PAGE0-PAGE7，地址是由D0-D3组成的从0000-0007。列是被分为了128列，地址从00(H)-83(H)，对应着SEG0-SEG131。
111

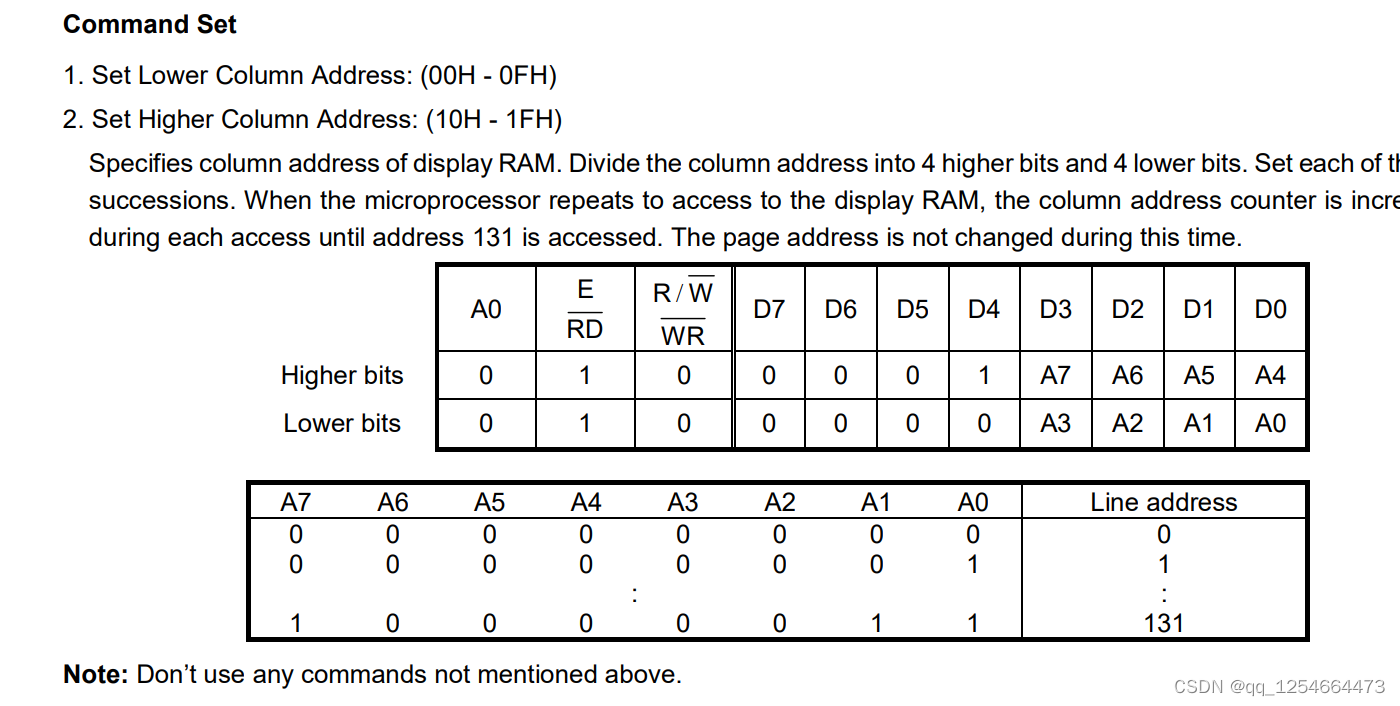

具体的列地址看数据手册
在这里插入图片描述
列地址的选择是由两个字节来决定的，Higher bits和Lower bits，Highter bits决定着A4-A7，Lower bits决定着A0-A3，Higher bits的高4位为0001，Lower bits的高4位为0000。所以在发送列地址时，应该发送Higher bits：0x10-0x1F，和Lower bits：0x00-0x0F。

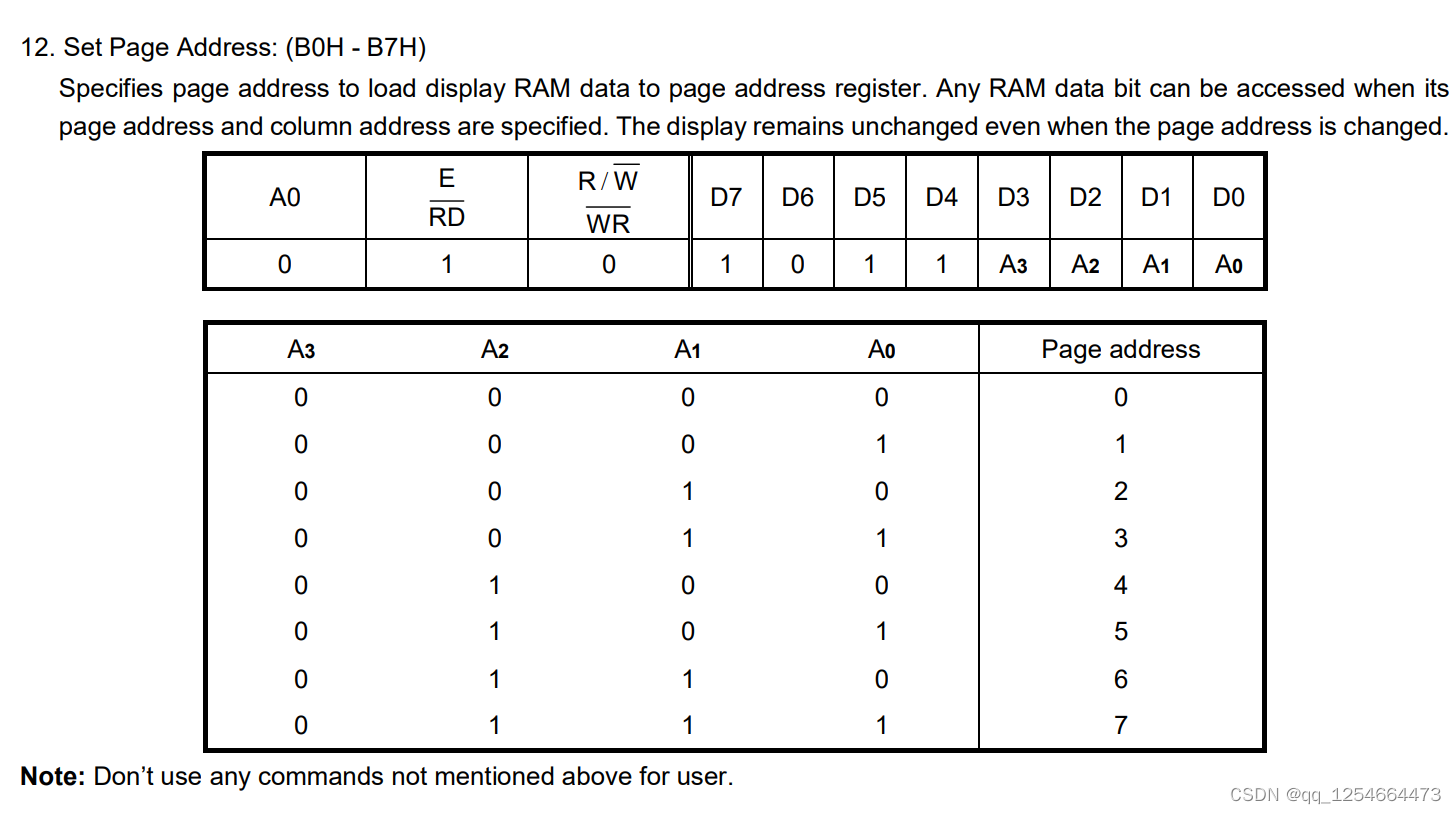

行地址的选取：
在这里插入图片描述

1.3 指令控制集

除了上述的行列地址的选取，此外还有很多另外的指令集。

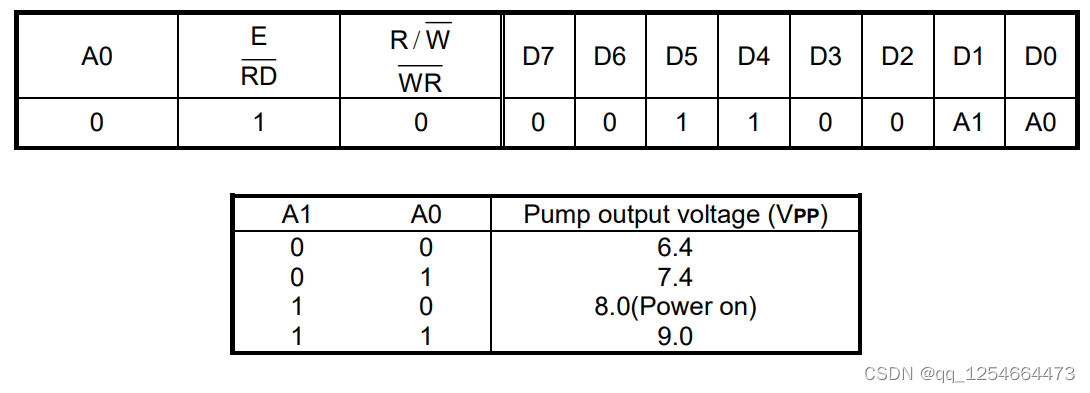

  1. 设置电压值(0x30-0x33)
    这个是用来设置内部电荷的，不知道有啥用。
    在这里插入图片描述

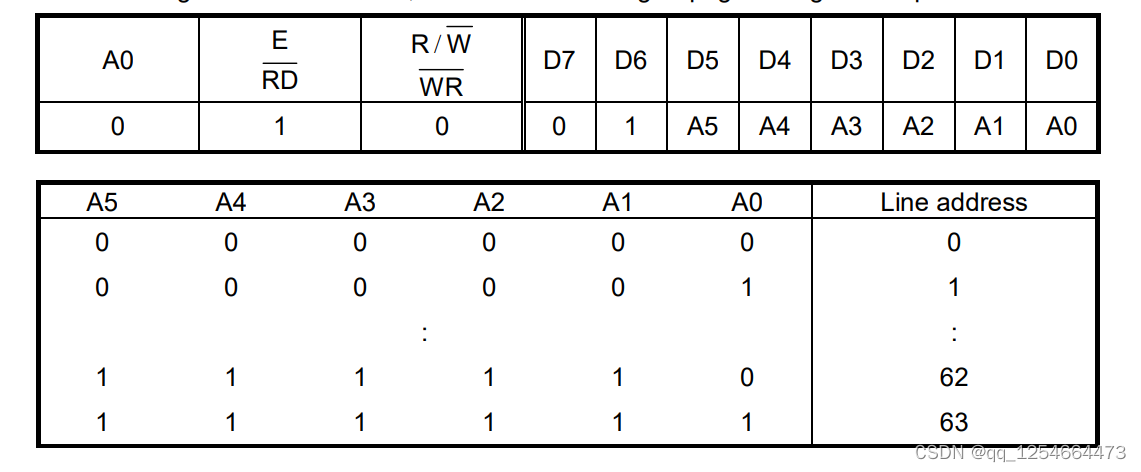

  2. 设置显示的初始行(0x40-0x3f)
    当改变这个值时，将发生平滑滚动或页面更改。刚开始以为这个是行地址选取，有点懵，后来发现这个不是。
    在这里插入图片描述

  3. 设置对比度寄存器（双字节）
    这个是通过调节电流的大小来调节显示屏幕的亮度的，发送时得发送两个字节。电流大小的计算公式为：
    ISEG = a/256 X IREF X scale factor
    其中a为往寄存器设置的值，范围为00-FF(H)，IREF是参考电流为12.5uA，scale factor=16。

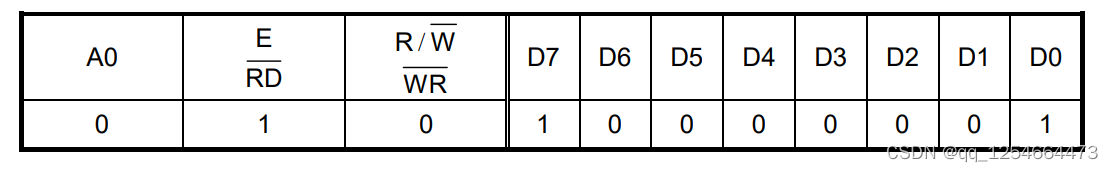

    设置对比度命令为0x81（10000001）。
    在这里插入图片描述

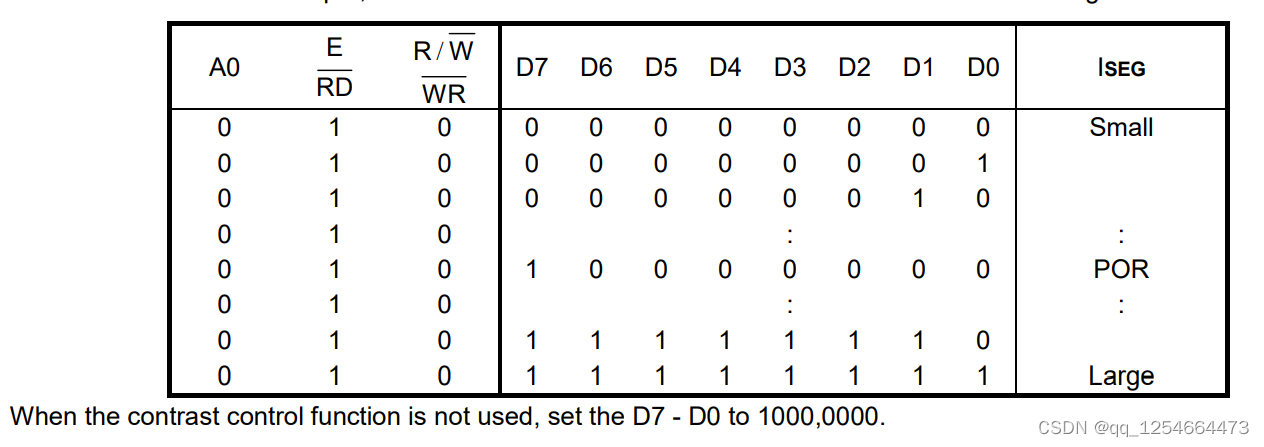

    对比度设置：0x00-0xFF
    在这里插入图片描述

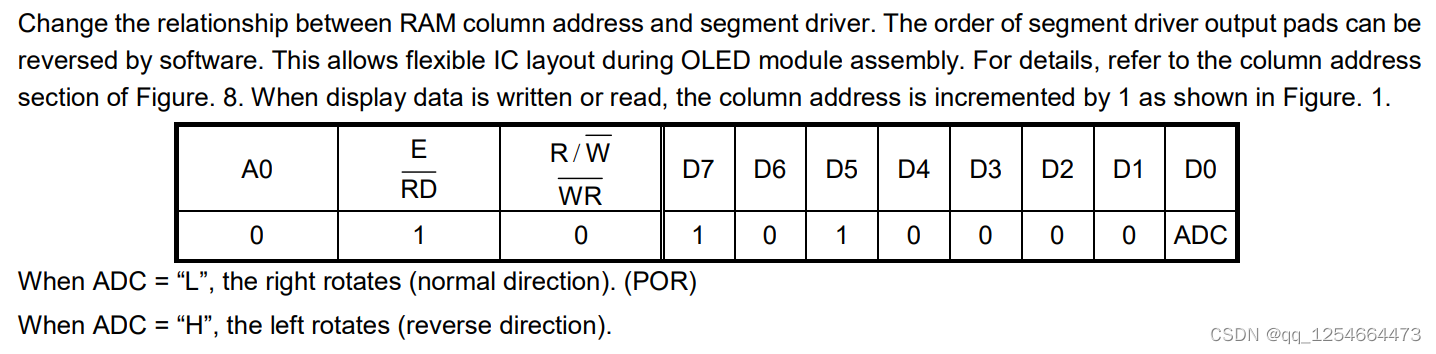

  4. 设置段区重映射（0xa0/0xa1）
    这里根据描述应该是显示内容旋转。
    在这里插入图片描述

  5. 设置开关(0xa4/0xa5)
    A4为关，A5为开。
    在这里插入图片描述

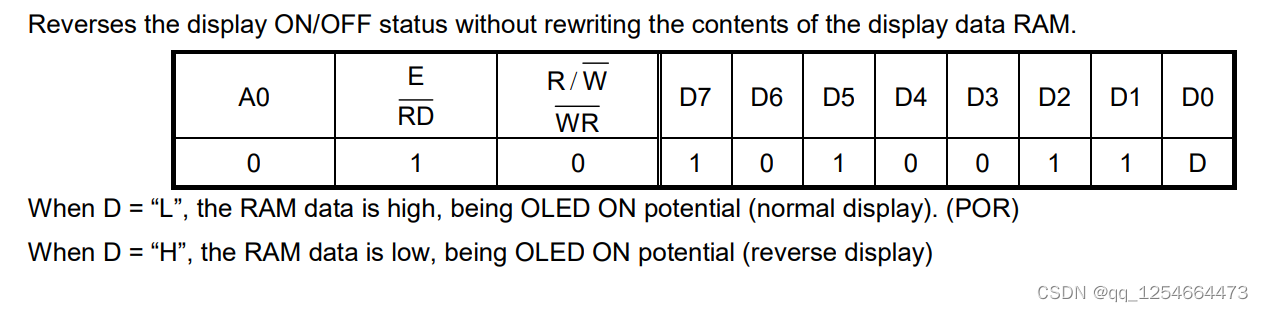

  6. 正常/反转显示(A6/A7)
    在这里插入图片描述
    即当D=0时，写入ram的数据为1，则OLED的灯亮，当D=1时，写入ram的数据为0，则OLED的灯亮。正常显示时，是ram里的数据为1时，灯亮。

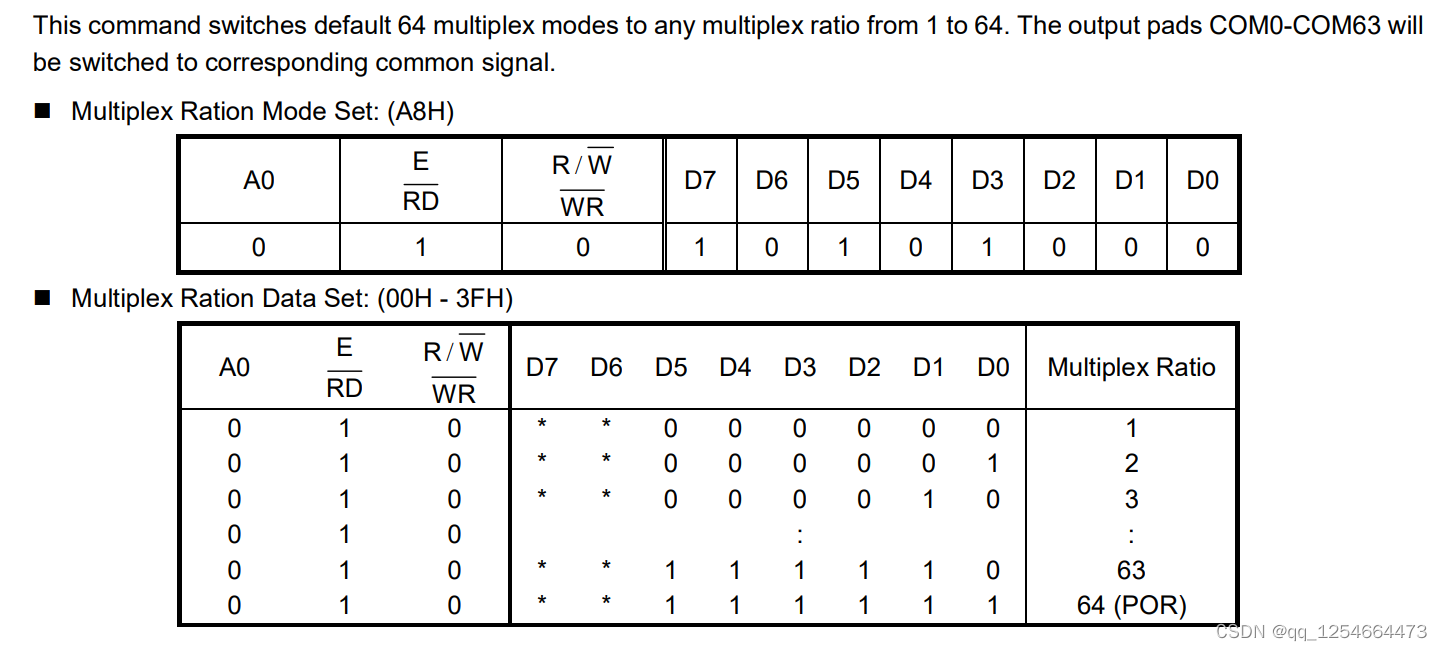

  7. 设置多路复用(双字节)(A8，00-3F)
    这个是用来设置行数使用的多少，比如设置的是31，则表示使用的是前32行（0-31）。代码设置的是0x3F，对应的Multiplex Ratio为64。
    在这里插入图片描述

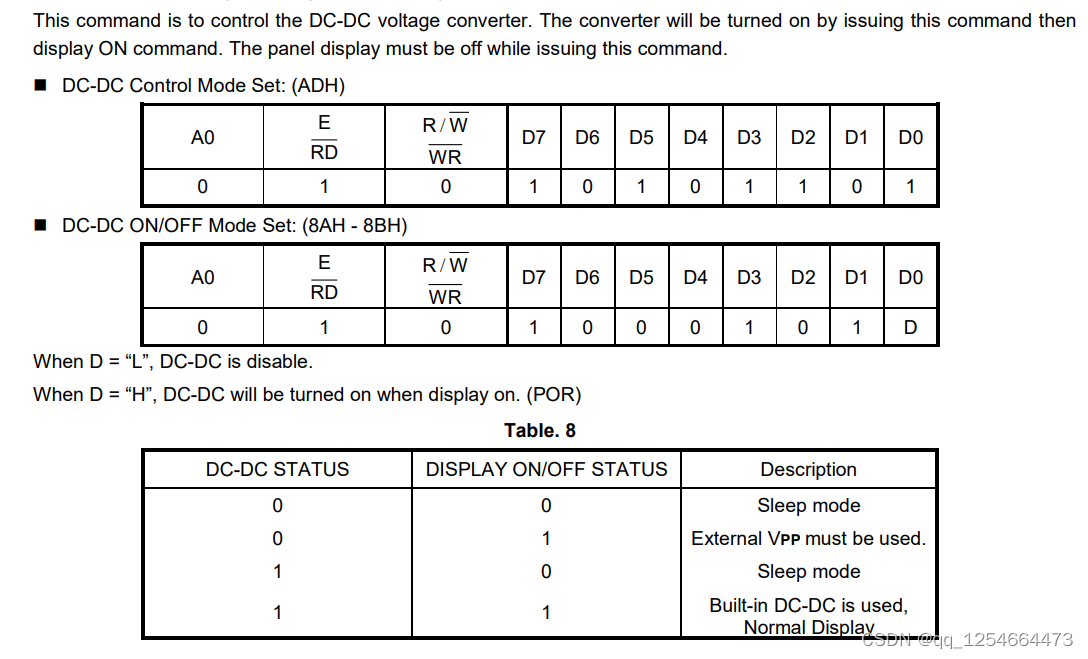

  8. 设置DC-DC控制（双字节）
    在设置这个命令时，需要把显示面板关闭。
    在这里插入图片描述

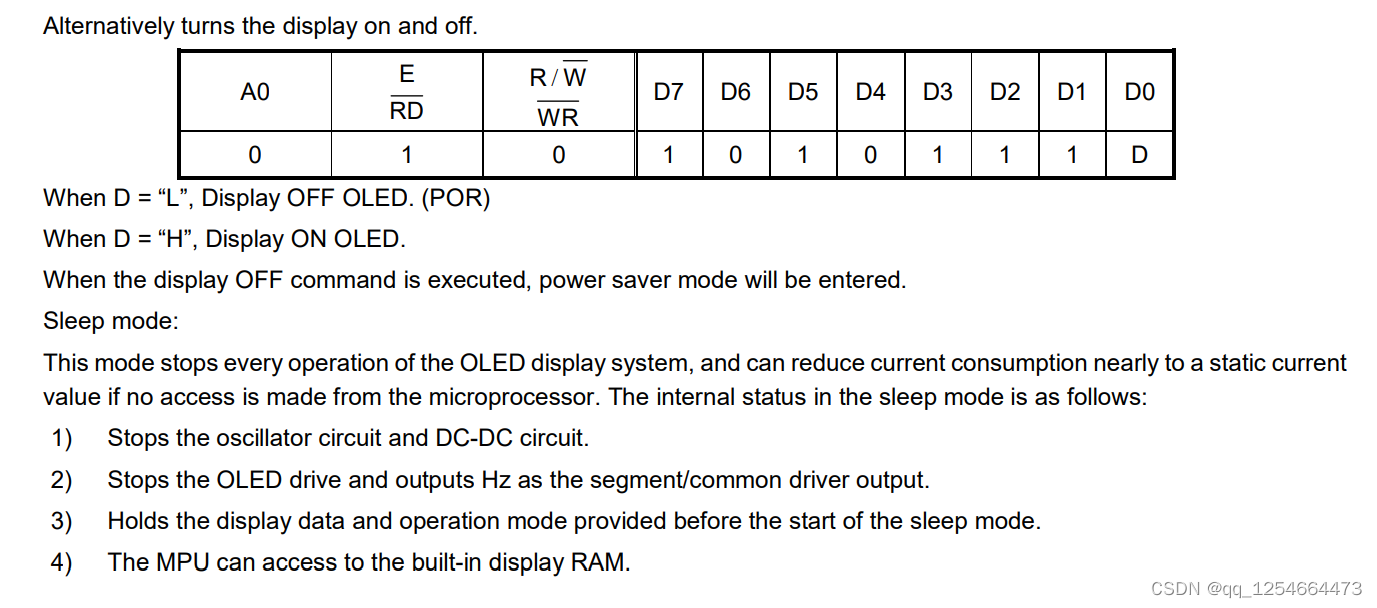

  9. 显示打开和关闭（AF/AE）
    这个还有一个睡眠模式。
    在这里插入图片描述

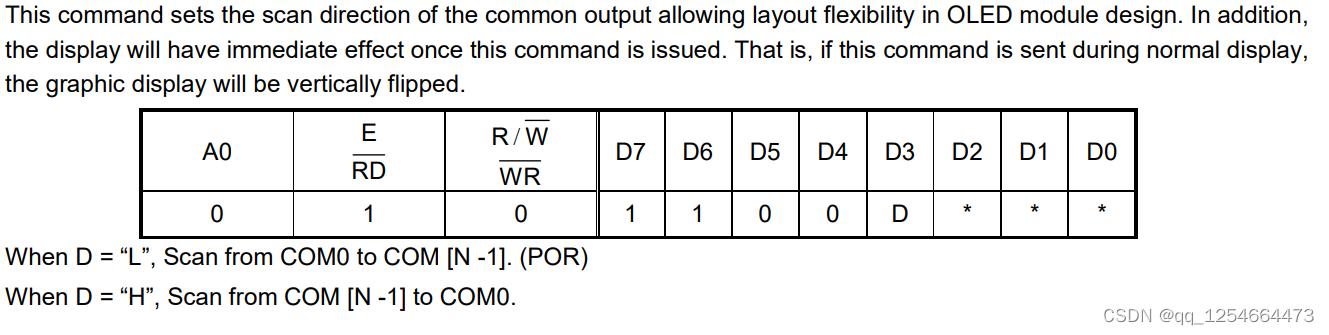

  10. 设置显示方向（C0/C8）
    这个是设置行的方向。
    在这里插入图片描述

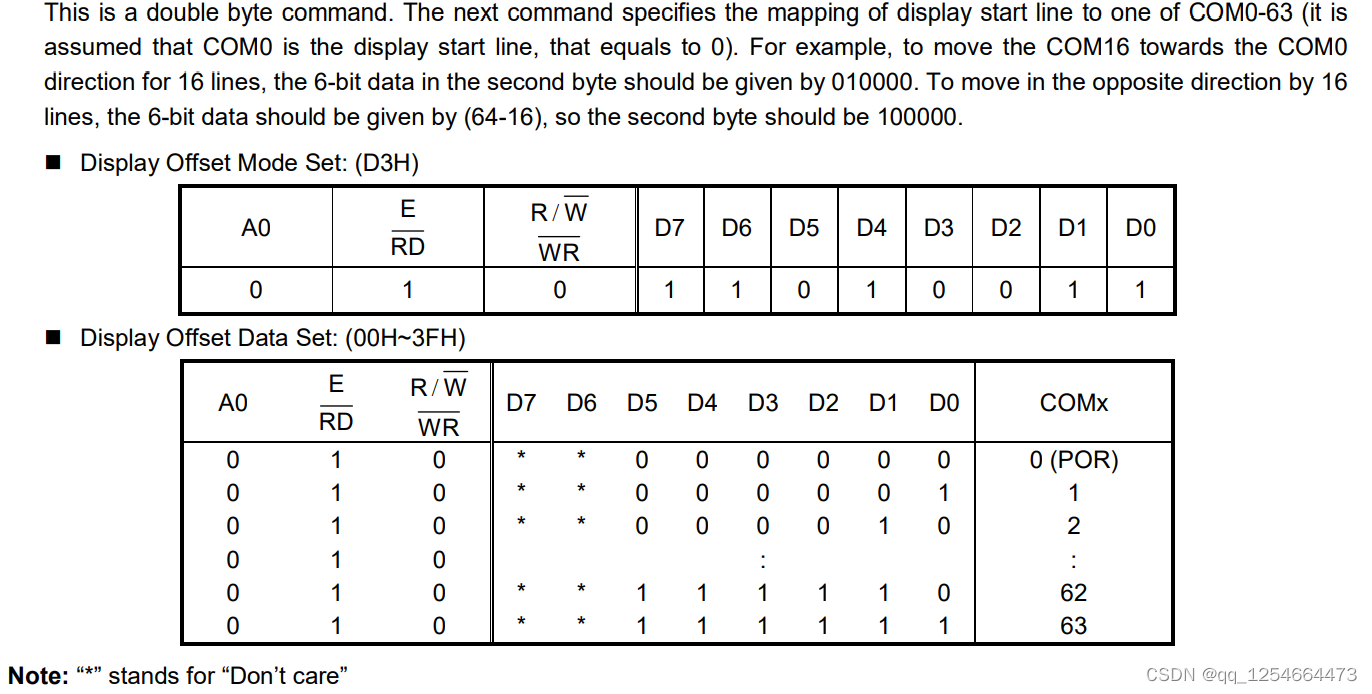

  11. 设置显示偏移（双字节0xd3, 0x00-0x3f）
    偏移了对显示好像没啥用，也不知道干啥
    在这里插入图片描述

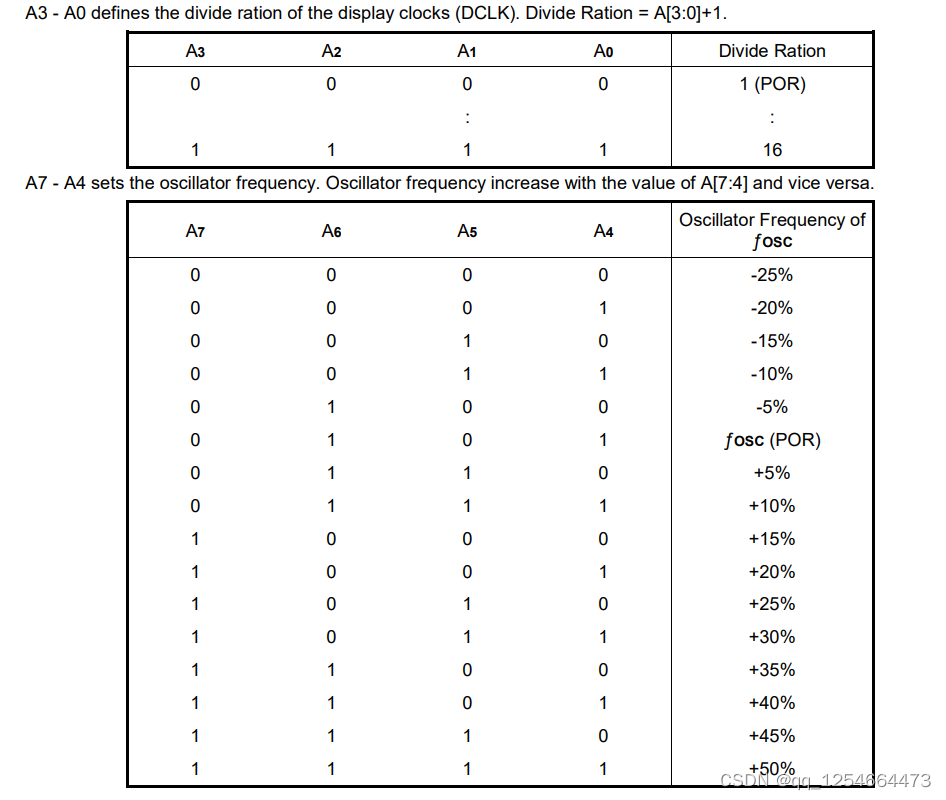

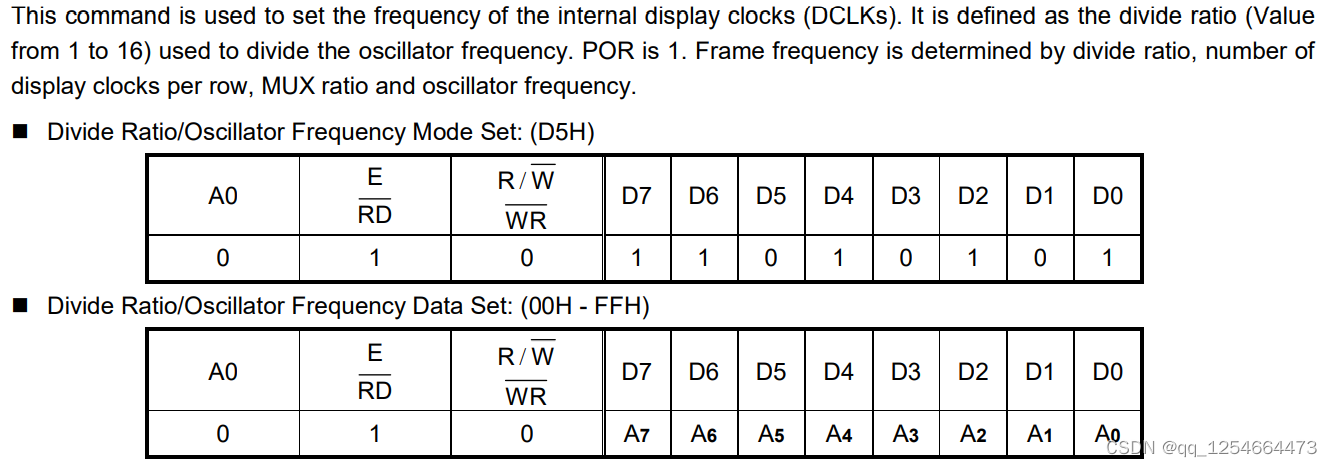

  12. 设置显示时钟的分频/晶振频率（双字节）
    A0-A3是设置时钟的分频，A4-A7是用来设置晶振的频率。
    在这里插入图片描述
    在这里插入图片描述

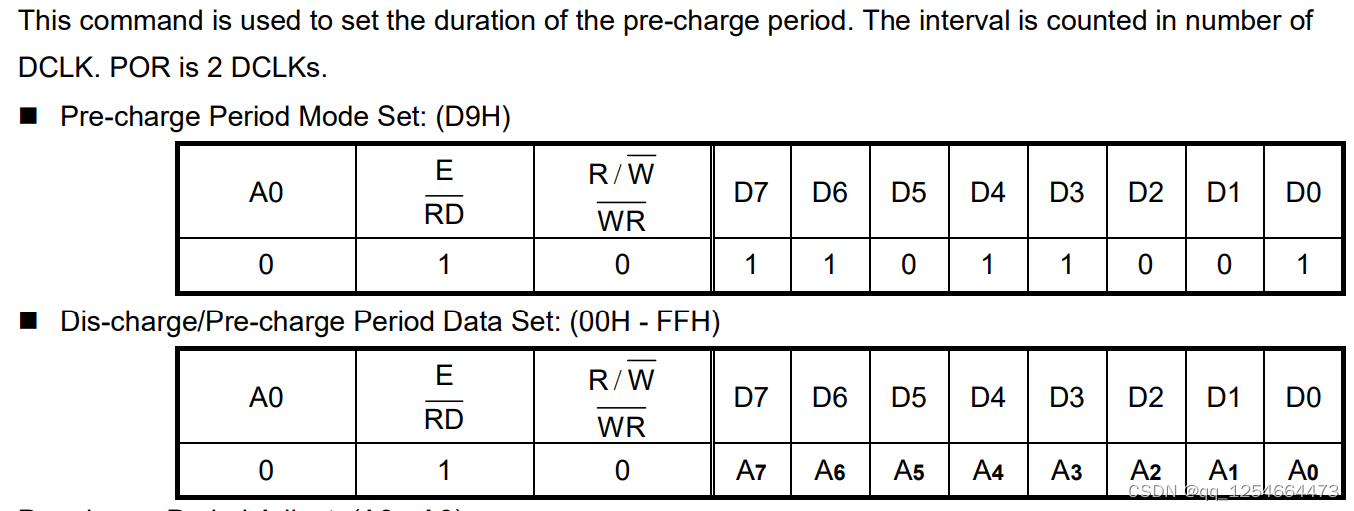

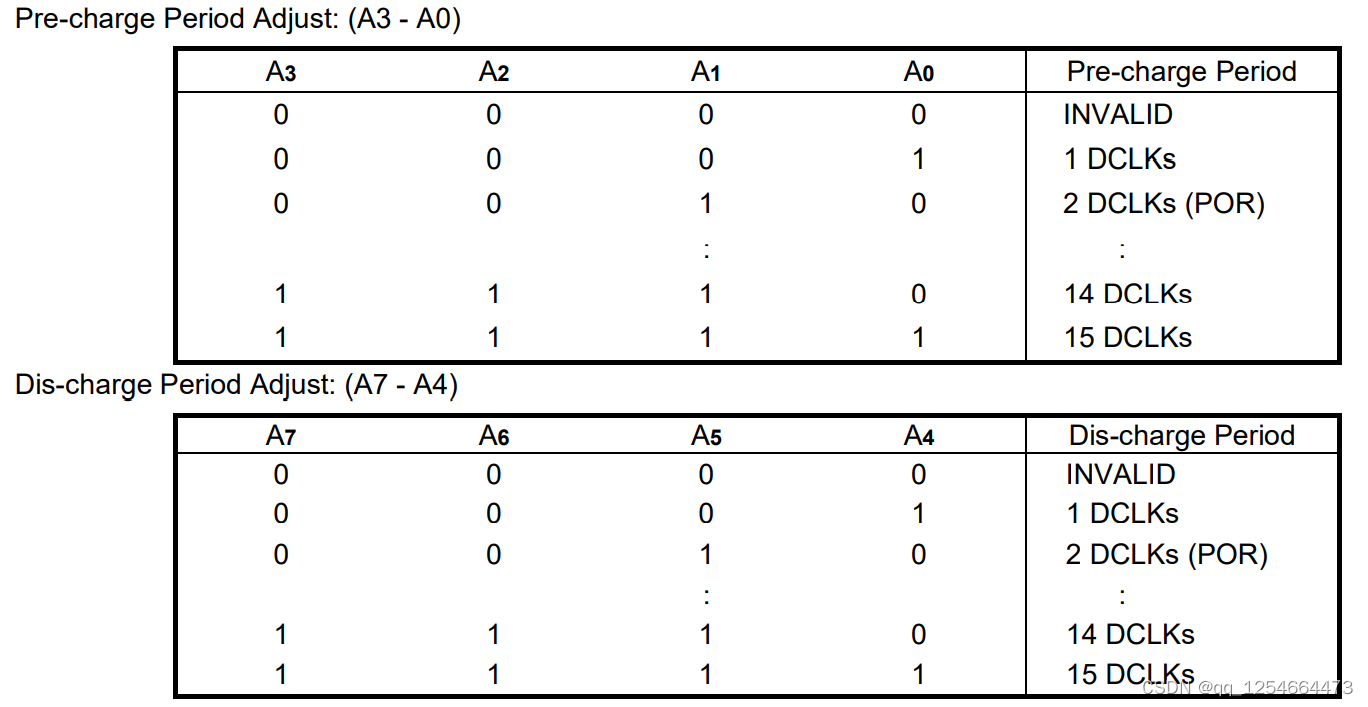

  13. 设置放电/预充电周期（双字节）
    在这里插入图片描述
    在这里插入图片描述

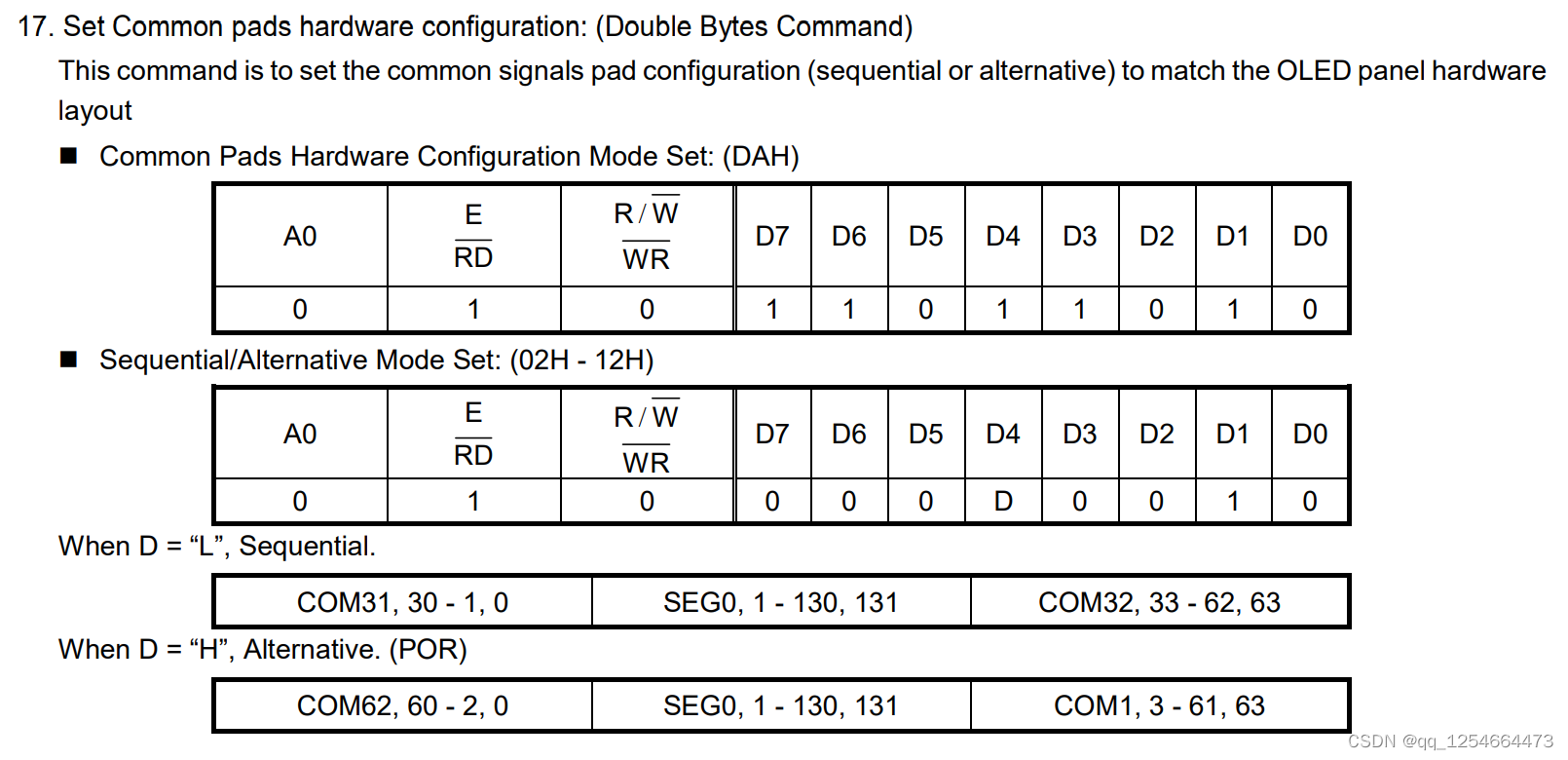

  14. 设置COM的排列顺序
    在这里插入图片描述
    这个应该和硬件的COM的布局有关。设置为0x02时，COM应该是按31，30—1，0，32，33—62，63布局。设置为0x12时，COM应该是62，60—2，0，1，3—61，63。

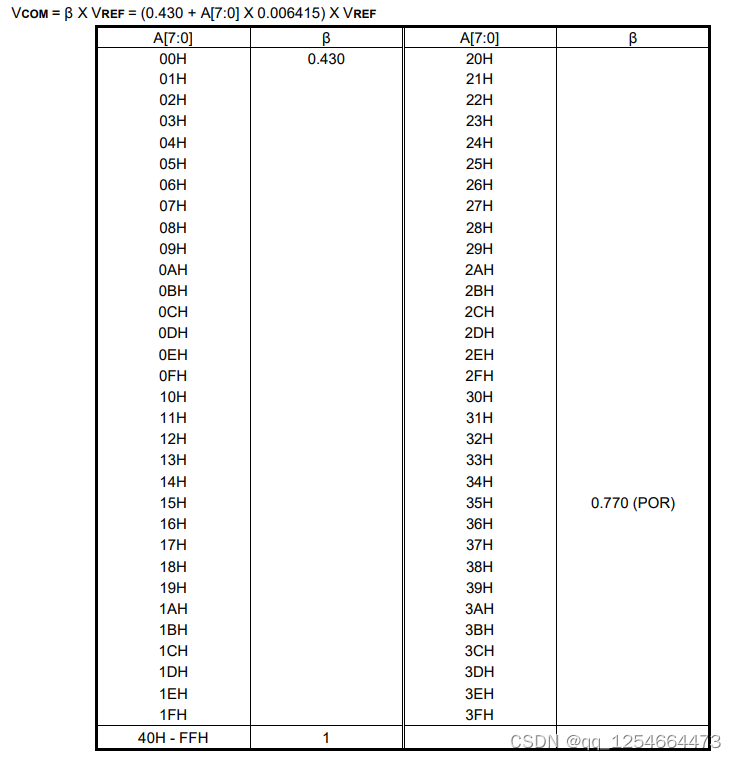

  15. Set VCOM Deselect Level（双字节）
    在这里插入图片描述
    在这里插入图片描述
    这个感觉是设置输出电压的。

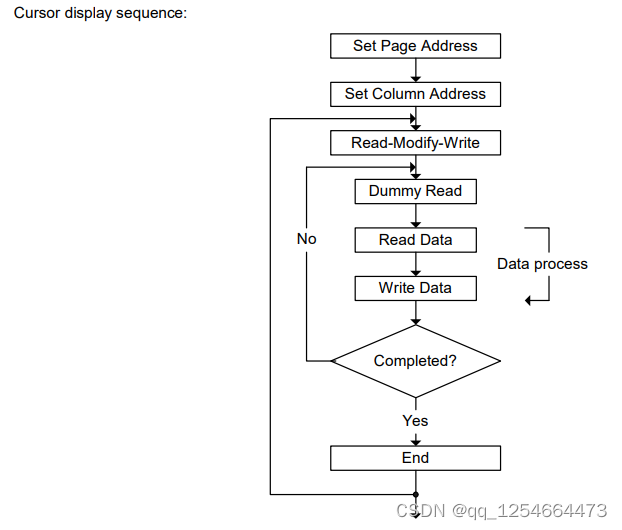

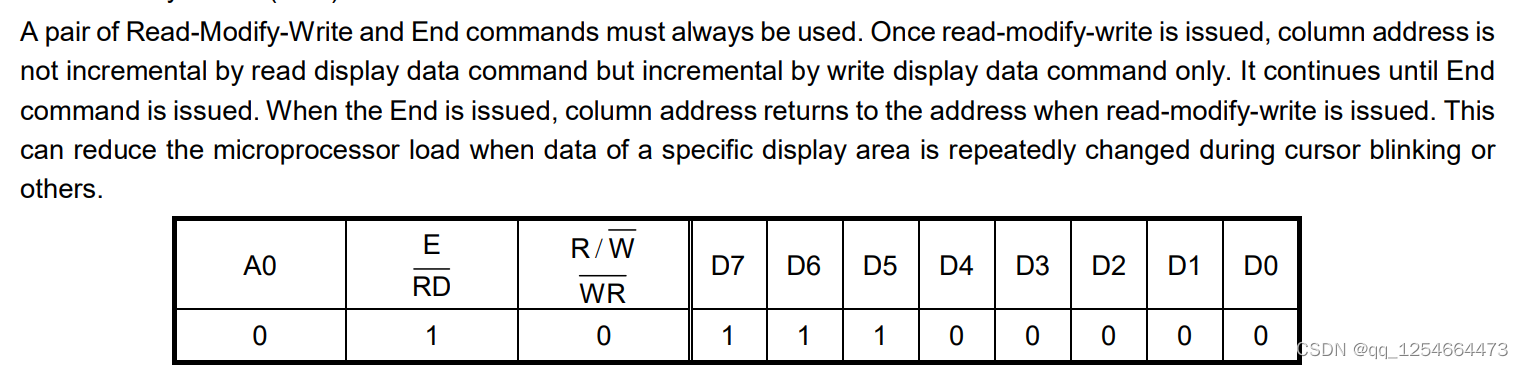

  16. Read-Modify-Write: (E0H)
    在这里插入图片描述
    在这里插入图片描述

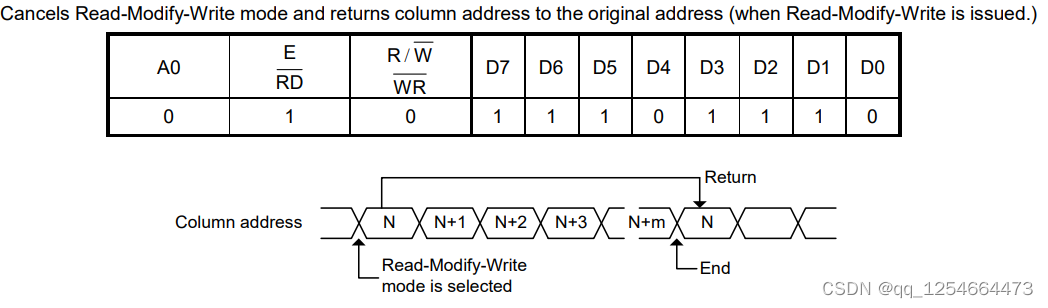

  17. End(EE(H))

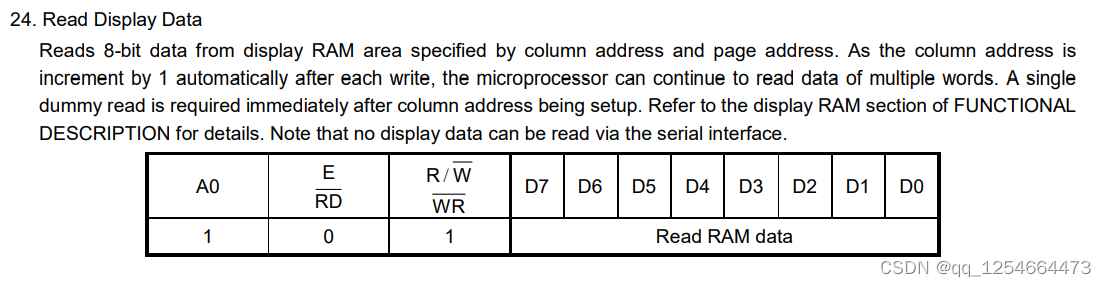

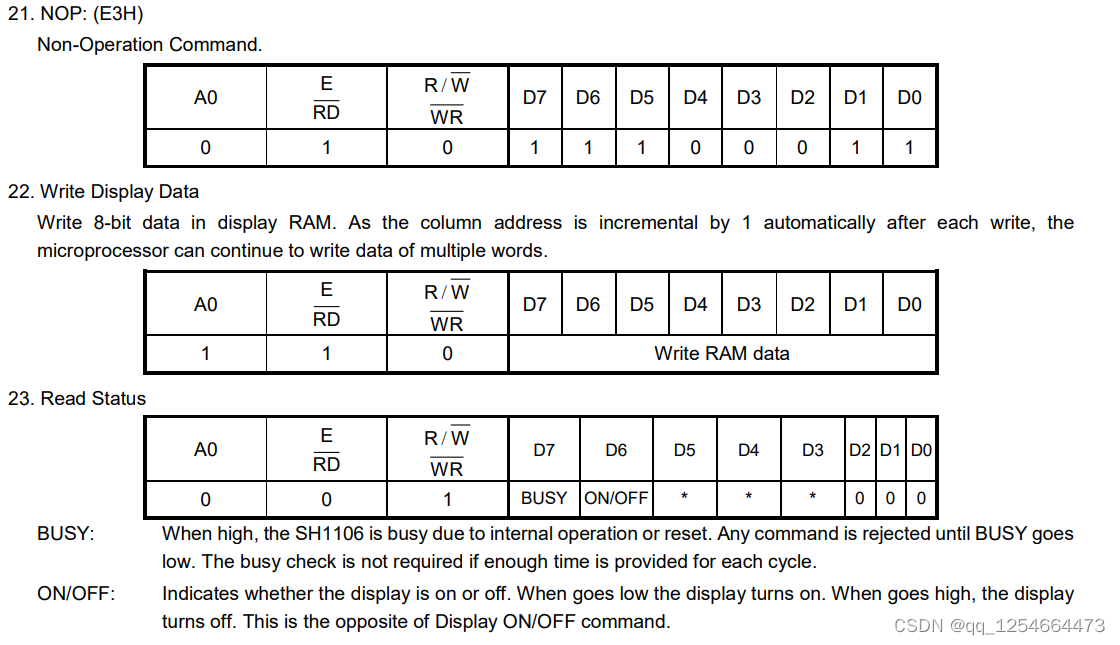

    在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
从16-19不知道为啥没有用到。估计是跟IIC的通信方式有关吧。

1.4 实际应用

u8 buf[22]={
			0xae,//0xae:关显示，0xaf:开显示
		//设置内部电荷值，这里设置8.0
			0x32,
		//设置初始行（0x40-0x3f）
				//感觉这里不用设置
		//设置对比度(双字节)，这里设置为FF吧，对比度最高
			0x81, 0xff,
		//设置列从那边开始显示（0xa0/0xa1）
			0xa1,
		//DC-DC控制
			//感觉这里不用设置
		//设置开/关A5/A4，这里A5是整体点亮，A4是正常显示
			0xa4,
		//设置数据显示的方式，正常为数据为1，灯亮（0xa6/0xa7）
			0xa6,
		//设置使用那几行，正常来说整屏要使用（双字节，0xa8, 00-0x3f）
			0xa8, 0x3f,
		//设置行从上/下开始显示（C0/C8）
			0xc8,
		//设置显示偏移（双字节，0xd3,0x00-0x3f）
			0xd3, 0x00,
		//设置时频的分频和晶振频率（双字节0xd5, 0x00-0xff）
			0xd5, 0x50,
		//设置放电/预充电周期（双字节，0xd9, 0x00-0xff）
			0xd9, 0x22,
		//设置COM排列顺序(双字节，0xda, 0x02/0x12)
			0xda, 0x12,
		//Set VCOM Deselect Level（双字节，0xdb,0x00-0xff）,不知道啥意思，乱设置一个
			0xdb, 0x01,
			0xaf//0xae:关显示，0xaf:开显示
	}; //

初始化成功。

void OLED_DISPLAY_OFF (void){
	//OLED屏初始值设置并开显示
		u8 buf[3]={
			0xae,//0xae:关显示，0xaf:开显示
			0x8d,0x10//VCC电源
		}; //

		I2C_SAND_BUFFER(0x78,0x00,buf,3);

}

void OLED_DISPLAY_CLEAR(void)
{
	u8 row,col;
	for(row = 0xB0; row < 0xB8; row++)
	{
		//行地址
		I2C_SAND_BYTE(0x78, 0x00, row);
		//列地址,这里只用给起始地址
		I2C_SAND_BYTE(0x78, 0x00, 0x10);
		I2C_SAND_BYTE(0x78, 0x00, 0x00);
		//写入数据
		for(col = 0; col < 132; col++)
		{
			I2C_SAND_BYTE(0x78, 0x40, 0x00);
		}
	}
}


void OLED0561_Init (void){//OLED屏开显示初始化
	OLED_DISPLAY_OFF(); //OLED关显示
	OLED_DISPLAY_CLEAR(); //清空屏幕内容
	OLED_DISPLAY_ON(); //OLED屏初始值设置并开显示
	//I2C_SAND_BYTE(0x78, 0x00, 0xa5);
}

void OLDE0561_DISPLAY(u8 oled_row, u8 oled_col, u16 len)//oled_row1-4行，oled_col为1-8列
{
		u8 row, col;
		/遍历两次，第一次遍历完之后数据的位数是8*16（高*宽），即显示屏的第一行,第二次遍历是16*16，即显示屏的第二行
		for(row = 0; row < 2; row++)
		{
			//行地址
			I2C_SAND_BYTE(0x78, 0x00, 2*(oled_row-1)+row+0xB0);
			//列地址,这里只用给起始地址
			I2C_SAND_BYTE(0x78, 0x00, 0x10+oled_col);//高位，高位加1，相当于列数加16列
			I2C_SAND_BYTE(0x78, 0x00, 0x00);//低位，低位加1，相当于列数加1列
			//写入数据，第一次遍历前16个数据，第二次遍历后16个数据
			for(col = 0; col < 16; col++)
			{
				if(row == 1)
				{
					I2C_SAND_BYTE(0x78,0x40,picture[(len-1)*32+16+col]);
				}
				if(row == 0)
				{
					I2C_SAND_BYTE(0x78,0x40,picture[(len-1)*32+col]);
				}


			}
		}

		I2C_SAND_BYTE(0x78, 0x00, 0xaf);

}
