555芯片及其底座，电容电阻，排针，发光二极管，万能板，直流稳压电源

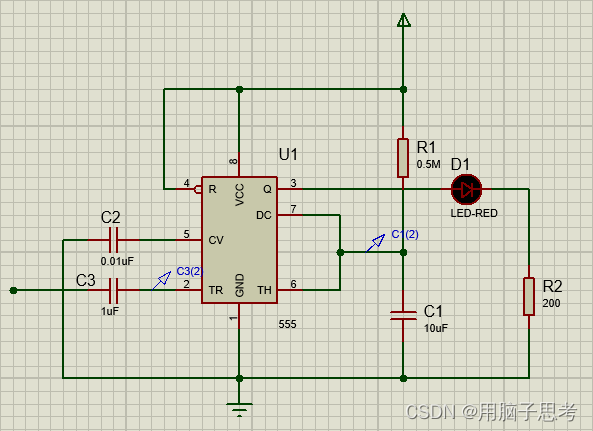

原理图如下

工作原理：

1.555状态表

2.定时开始

当需要点亮LED时，用手触碰C3左端，人体感应的杂波信号电压由C3加至555的触发端，使555的输出由低变成高电平，LED灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电。

$TH< \frac{2}{3}VCC$ $TR< \frac{1}{3}VCC$ $Q=1$

3.定时结束

当电容C1上电压上升至电源电压的2/3VCC时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，LED灯熄灭。

$TH> \frac{2}{3}VCC$ $TR> \frac{1}{3}VCC$ $Q=0$

4.定时时间

定时长短由R1、C1决定：t=1.1R1*C1。

t时刻的电压值为：

$Vt = V0 + (V\infty - V0)*(1-e ^{\frac{-t}{RC}})$

变化可得

$t = RC*Ln\frac{V\infty -V0}{V\infty -Vt}$

由于C1电压是从0上升到2/3VCC，将 $V\infty =VCC ,Vt=\frac{2}{3}VCC$ 带入上式，可得

$t=RCLn3$ ，t=1.1R1*C1

1.器件选取说明

R2为LED的限流电阻，防止LED烧毁，应根据电源电压选取，本实验Vcc=5V，故取R2=200Ω

R1，C1可以控制LED亮的时间，图中R1=0.5MΩ，C1=10uF，可以亮大概5秒钟（由于实验室中无0.5M的电阻，故采用两个1M的并联）

2.器件焊接

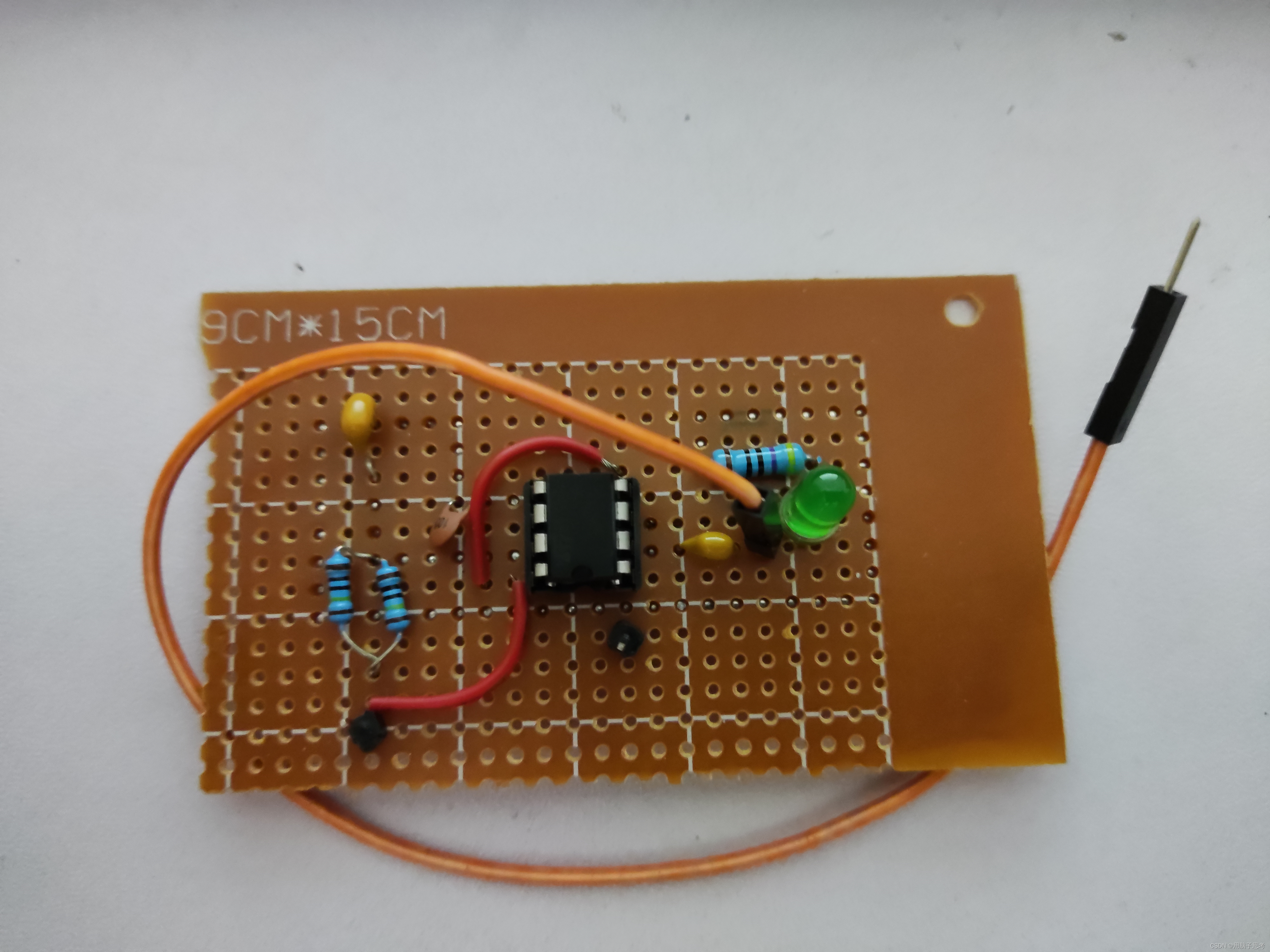

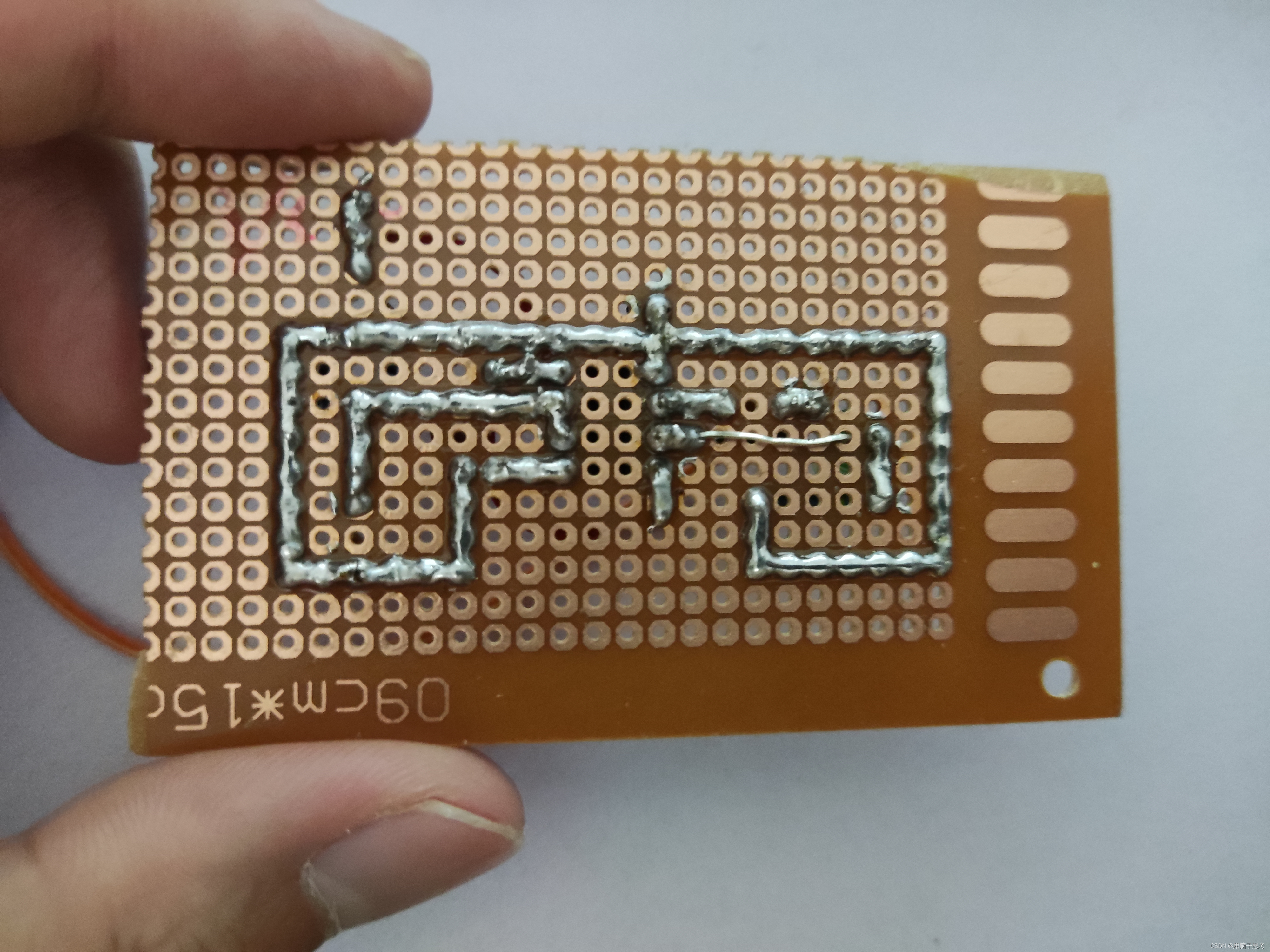

实物图如下

3.通电调试

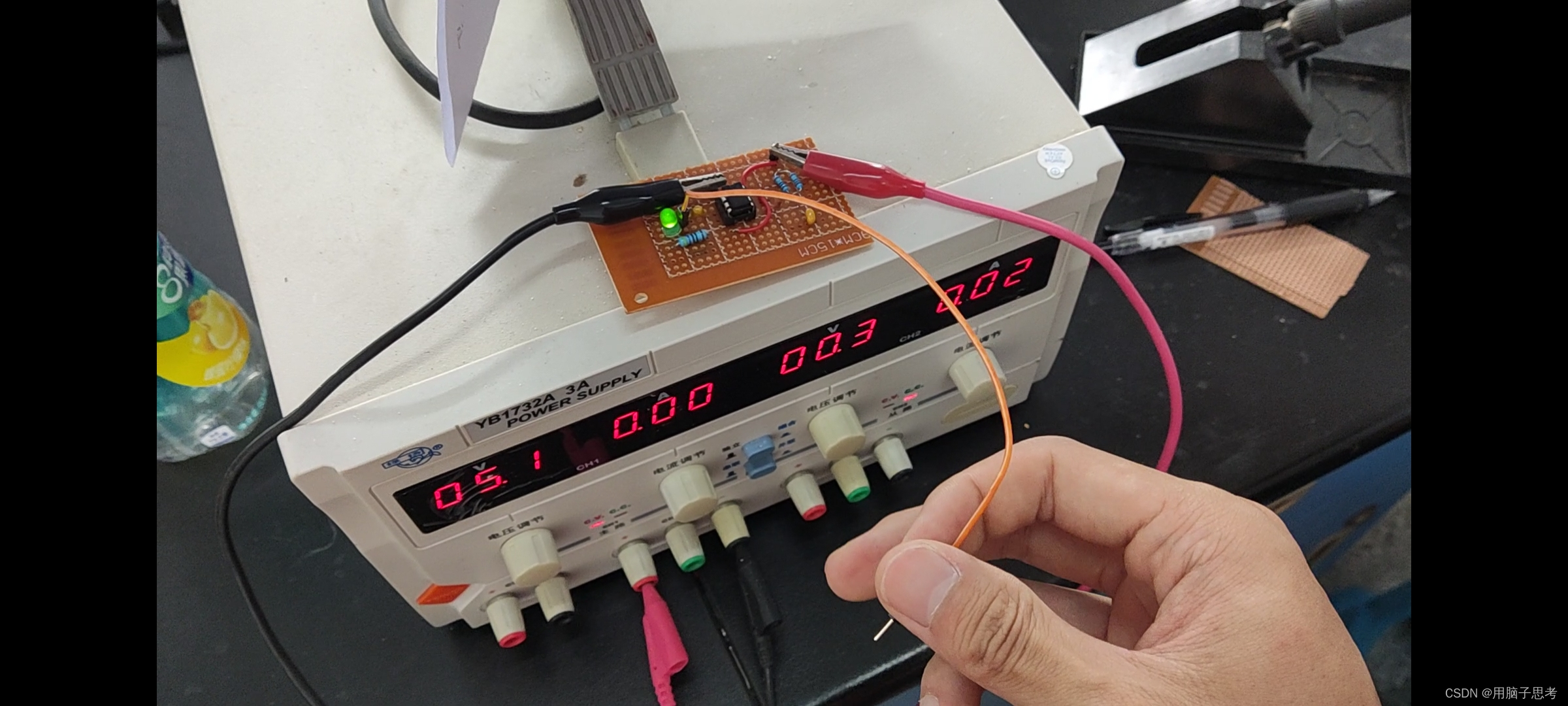

触摸引脚，LED点亮

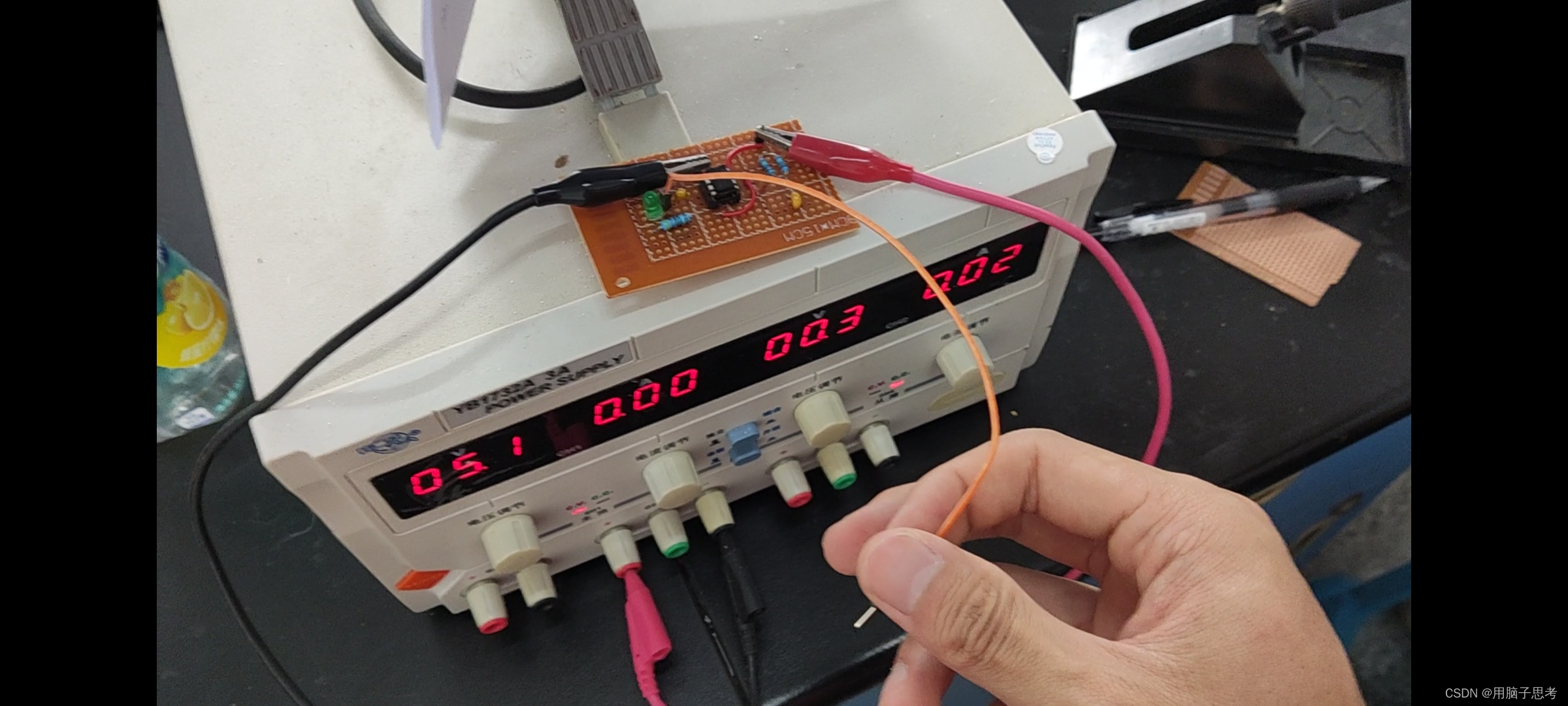

5s后LED熄灭

通过本次实验不仅复习了555芯片的基本功能，也加深了对其应用的理解，同时也锻炼了自己的动手能力，将理论应用于实践。
