单片机课程设计：基于stm32的温湿度智慧感应监测报警系统

基于stm32的温湿度智慧感应监测报警系统

---

前言

  随着物联网技术的不断发展，智慧感应监测报警系统在各个领域得到了广泛的应用。本文基于stm32开发板，设计了一款温湿度智慧感应监测报警系统。该系统可以实现对环境温湿度参数检测并显示的功能。

（文末附完整程序下载链接）

一、设计任务

  1.可以通过温度传感器对环境温湿度进行采集，并用实时显示在OLED屏幕上;
  2.可以设定固定的报警温湿度值显示在OLED 屏幕上;
  3.环境温湿度超过报警温度后报警，报警形式包括:蜂鸣器声音响，OLED屏幕给出温度超出的提示;
  4.能够通过按键动态修改报警温湿度阈值;

二、系统硬件设计

1.元器件选用

  1、STM32f103ZET6单片机一块
  2、0.96 七针OLED
  3、DHT11温湿度监测模块
  4、HC_SR501人体传感器
  5、杜邦线若干

2.系统模型设计

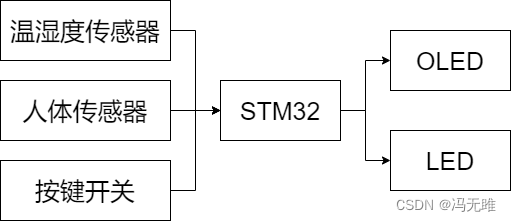

  温湿度传感器检测环境温湿度参数并发送给单片机，单片机处理温湿度数据并根据情况显示在OLED 屏幕显示。人体传感器检测是否有人靠近，若有则OLED显示数据，若无则保持息屏状态。此外，可以使用按键编辑温湿度阈值，若检测到的数据超过或低于阈值设置则发出对应的警报。

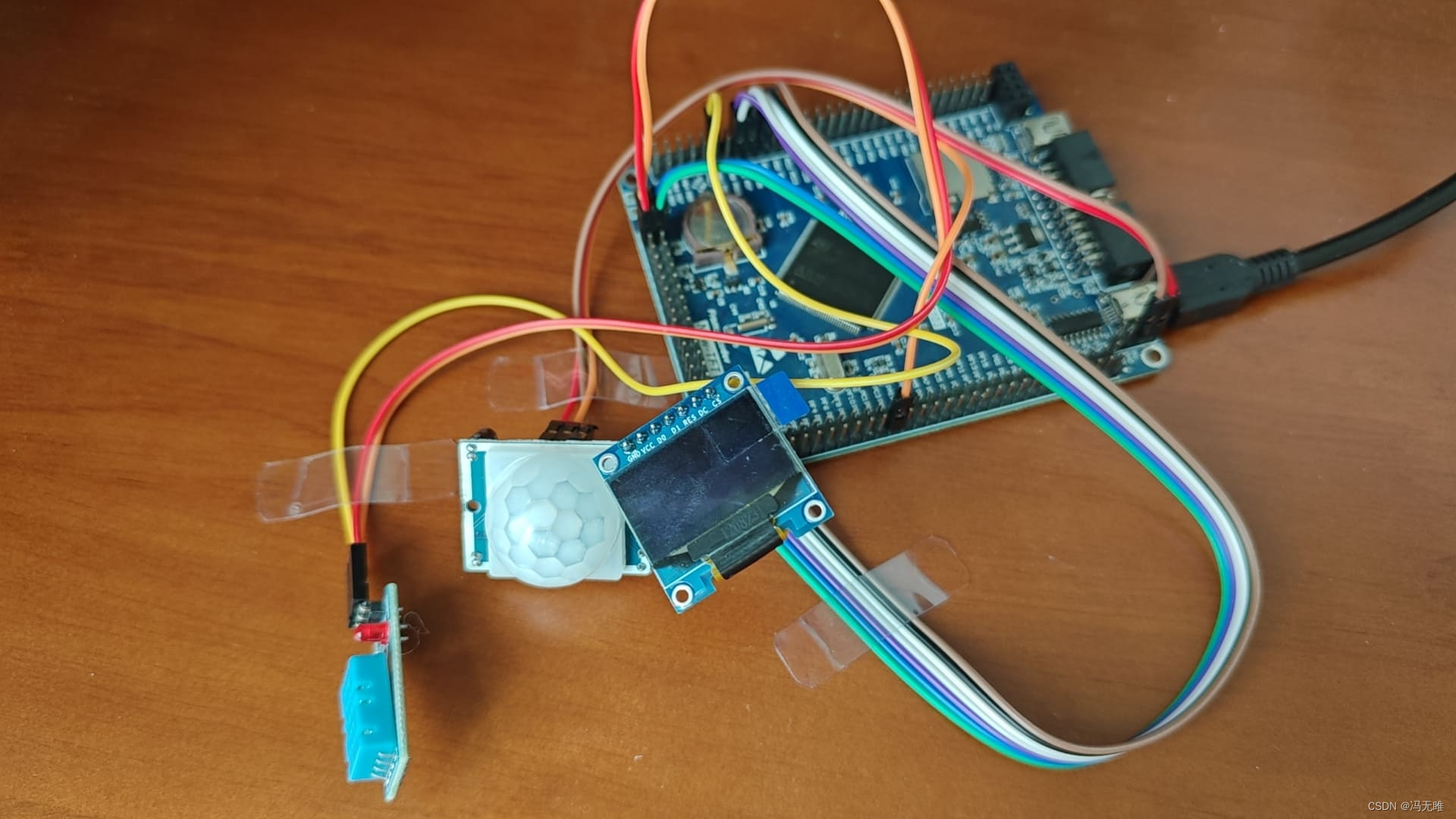

3.硬件连接

  1、7针OLED 屏幕：
GND接电源地，VCC接5V或3.3v电源，D0接PD6（SCL），D1接PD7（SDA），RES接PD4，DC接PD5，CS接PD3
  2、DHT11温湿度传感器:
VCC接3.3v电源，GND接电源地，DATA接PG11
  3、SR501人体检测模块:
VCC接5v电源，GND接电源地，DATA接PA0

二、系统程序设计

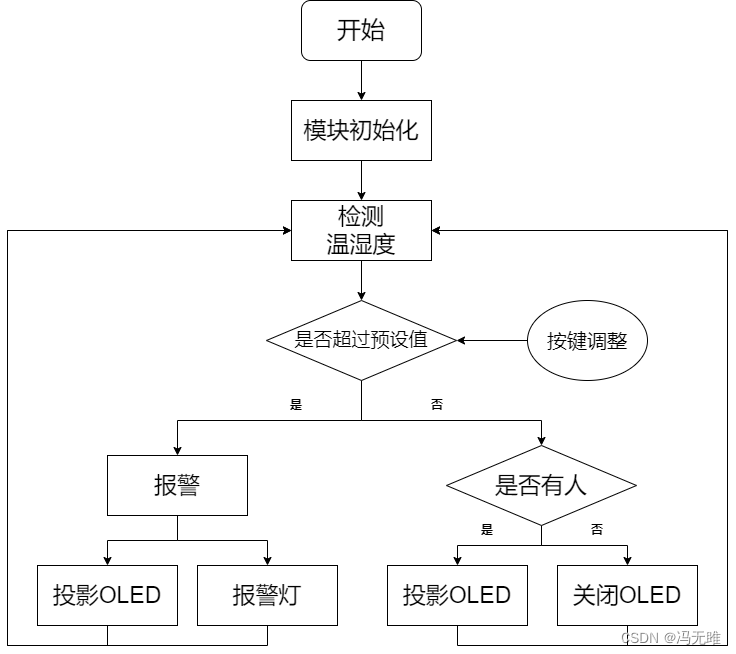

1.程序流程

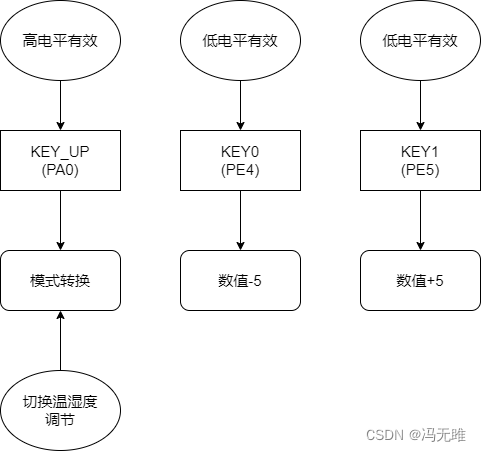

  本系统实现了温湿度的实时监测，并可根据预设值报警（默认是50/50），当处于非报警期间当人离开屏幕自动熄灭，人靠近时显示当前的温湿度以及预设值等信息；当按下KEY_UP按键可以却换模式（控制温度预设/湿度预设值），按下KEY0/KEY1调整数值，详情请看按键逻辑；当温度或湿度超过预设值会报警，报警会在oled右上角显示“W”（waring），并且led会亮！当人靠近时显示当前的温湿度，当人离开屏幕自动熄灭。

2.主程序

main.c

int main()
{
	u8 i;
	SysTick_Init(72);
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);  //中断优先级分组 分2组
	LED_Init();
	KEY_Init();
	OLED_Init(); //OLED初始化
	DHT11_Init();

	USART1_Init(115200);

	OLED_DrawBMP(0,0,128,8,(u8 *)pic1);	  //如果要正着显示，需要将取模方式修改重新取模


	OLED_Clear();
	TIM4_Init(2000,36000-1);


	while(1)
	{

		i++;
		if(i%20==0)
		{
			DHT11_Read_Data(&temp,&humi);
		}

		if(HC_SR501_KEY()==1)
		{
			people=1;
		}
		else
		{
			people=0;
		}

		switch(KEY_Scan(0))
		{
			case KEY_UP_PRESS:
				set_choose++;
				if(set_choose == 2) set_choose = 0;
				break;
			case KEY1_PRESS:
				if(set_choose == 0)
				{
					if(set_temp == 100)
					{
						set_temp = 0;
					}
					set_temp +=5;
				}
				if(set_choose == 1)
				{
					if(set_humi == 100)
					{
						set_humi = 0;
					}
					set_humi +=5;
				}
				break;
			case KEY0_PRESS:
				if(set_choose == 0)
				{
					if(set_temp == 0)
					{
						set_temp = 100;
					}
					set_temp -=5;
				}
				if(set_choose == 1)
				{
					if(set_humi == 0)
					{
						set_humi = 100;
					}
					set_humi -=5;
				}
				break;
		}

		if(temp > set_temp || humi > set_humi)
		{
			waring=1;
			LED1 = 0;
		}
		else
		{
			waring=0;
			LED1 = 1;
		}

		delay_ms(100);
	}
}

总结

  基于stm32的温湿度智慧感应监测报警系统是一个基础的stm32设计小项目，非常适合初学者在学习理论知识后进行实践。本系统在硬件上使用了OLED屏幕，人体传感器和按键，按键阈值设置逻辑也是stm32项目设计经常使用的点。

下载

链接: http://cloud.taospace.top/基于stm32的温湿度智慧感应监测报警系统/
