求解场强例题 1.电荷线分布模型

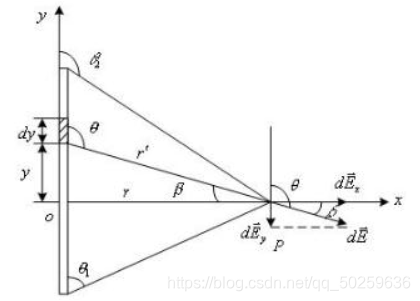

例题10.3 设有一均匀带电直线段，长为L，带电量为q，线外一点p到带电线的垂直距离为a，P点和直线两端与y轴正方向夹角分别为a,b,如图所示，求p点的电场强度。

解：在带电线上距离原点y处取线元dy，其上带电量为dq=λdy，λ=$\frac{q}{L}$为电荷线密度。设dy到p的距离为r^t,则电荷元dy在p的电场强度为

dE= $\frac{1}{4\pi \epsilon 0}$ $\frac{\lambda dy}{(r^t{)}^2}$ ①\*****库仑定律 dE的方向如图，它与y轴夹角为θ，它在x,y轴方向的分量dE _x,dE _y值分别为 dE _x=dEcos(θ- $\frac{\pi }{2}$)=dEsinθ ② dE _y=dEsin(θ- $\frac{\pi }{2}$)=dEcosθ ③ 由图几何关系 y=rtanβ=rtan(θ- $\frac{\pi }{2}$)=-rcotθ r ^t= $\frac{r}{cos\beta }$=rcscθ ④ 得到 dy=rcsc ²θdθ ⑤ ①④⑤代入②③，得 dE _x= $\frac{1}{4\pi \epsilon 0}$ $\frac{\lambda dy}{(r^t{)}^2}$sinθ= $\frac{1}{4\pi \epsilon 0}$ $\frac{\lambda d\theta }{a}$sinθ dE _y= $\frac{1}{4\pi \epsilon 0}$ $\frac{\lambda dy}{(r^t{)}^2}$cosθ= $\frac{1}{4\pi \epsilon 0}$ $\frac{\lambda d\theta }{a}$cosθ 两式积分，得 E _x= ${\int }_a^{b}d{E}_{x}d\theta$= $\frac{\lambda }{4\pi {\epsilon }_0{r}^t}$(cosa-cosb) E _y= ${\int }_a^{b}d{E}_{y}d\theta$= $\frac{\lambda }{4\pi {\epsilon }_0{r}^t}$(sina-sinb) 讨论：当均匀带电线无限长时，a=0，b=π， E= $\frac{\lambda }{2\pi {\epsilon }_0{r}^t}$方向垂直于带电线 当均匀带电线半无限长时，a= $\frac{\pi }{2}$，b=π， E _x= $\frac{\lambda }{4\pi {\epsilon }_0{r}^t}$,E _y= $\frac{\lambda }{4\pi {\epsilon }_0{r}^t}$

tips:

tan(θ-$\frac{\pi }{2}$)=-cotθ
cscθ=$\frac{1}{sin\theta }$
dcotθ=-$\frac{1}{si{n}^2\theta }$dθ=-csc²θdθ
