STM32光敏传感器原理

最新推荐文章于 2024-06-02 22:13:05 发布
最新推荐文章于 2024-06-02 22:13:05 发布
阅读量1.1w 收藏 80
点赞数 5
文章标签： stm32 单片机 arm 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_50544950/article/details/121914346
版权

           发现很多人都使用光敏电阻，但只是用了AD读取了电压值，或者算出了电阻值，就发送给上位机或者服务器，美其名曰获取了光照度，但其原理并。。。。。。

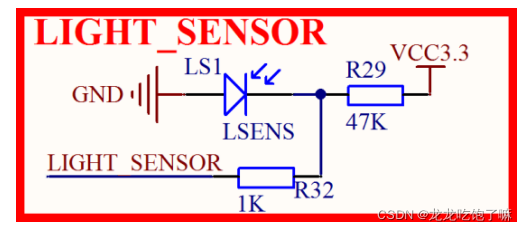

 图中的 LS1 就是光敏传感器，其实就是一个光敏二极管，周围环境越亮，电流越大，反之 电流越小，即可等效为一个电阻，环境越亮阻值越小，反之越大，从而通过读取 LIGHT_SENSOR 的电压，即可知道周围环境光线强弱。LIGHT_SENSOR 连接在 MCU 的 ADC3_IN6（ADC3 通 道 6）上面，即 PF8 <
