设备型号说明
ENSP版本：1.3.00.100
接入交换机：S3700
汇聚交换机：S5700
所有路由器：AR2220
防火墙：USG6000V

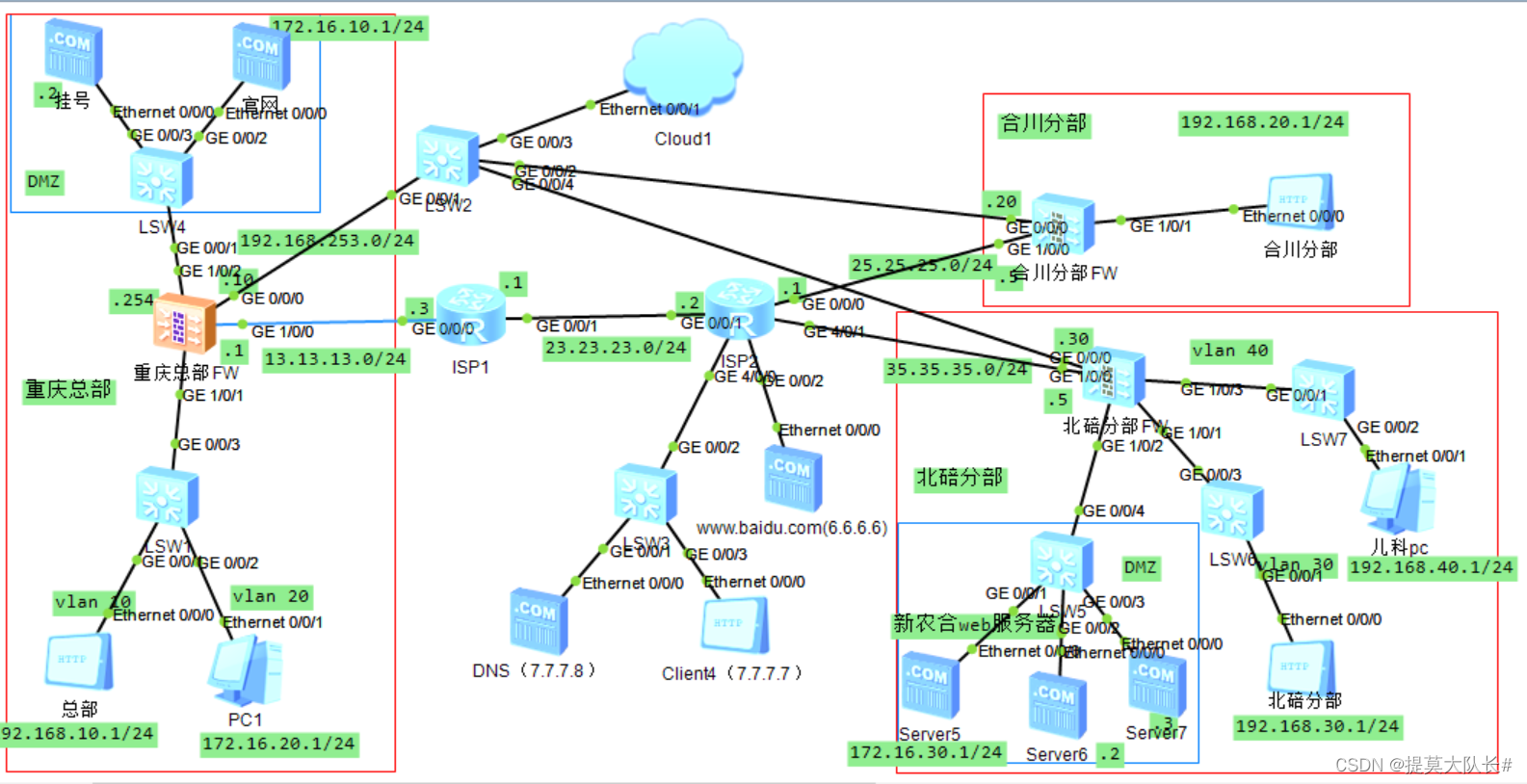

1 拓扑图


题目：重庆沙坪坝某三甲医院要建设医院内部网络，该医院在北碚和合川均有分部。为了保障医院的网络安全，现需要进行防火墙的组网设计。

要求如下：

  1. 重庆总部需要部署挂号服务器和官网服务器，向外提供服务，Internet网络用户均可访问。需要在防火墙上做NAT server配置，将外网接口的8080端口映射到服务器的80端口。所有防火墙中配置源NAT，使内网用户可以访问Internet
  2. 使用点到点的IPSec VPN技术，实现总院和各分院，分院和分院数据安全传输；
  3. 现在北碚分院要新增加了一个儿科，为一个独立科室，需要连入内网，为了不影响网络原有的拓扑结构，需要将儿科以透明方式接入防火墙的1/0/3接口。在防火墙上配置SVI为vlan 20的网关，SVI安全域为trust；北碚分院网络中配置有3台新农合web服务器，可提供新农合查询等服务。三台服务器的性能不同，要根据性能来负载均衡，负载均衡算法可以选择“加权最小连接算法”。Server1性能是Server2的两倍、Server2性能是Server3的两倍，所以三台服务器的权值比为4:2:1。
  4. 在各个防火墙上合理规划各安全区域，配置访问控制策略。允许内网用户访问外网的WEB服务；允许外网和内网用户访问医院官网；不允许外网用户访问内网。医院内部用户可以通过IPSEC VPN相互访问（可以PING通）。合理配置访问控制规则，最后一条规则为默认拒绝。互联网上终端Client可以访问到官网，新农合服务网站，在互联网配置域名解析服务器，使得外网用户可以通过域名：www.xinqiao.com访问医院官网，www.xinnonghe.com访问新农合服务网站；在互联网区域设置百度WEB服务器，所有内网用户均可以访问该服务器；
  5. 完成防火墙组网配置，网络的IP地址自己设定，内网IP只能选择私网地址，所有的路由策略选择OSPF路由策略，在拓扑图上清楚标注网段和IP地址，IP地址可简写；可配置通过WEB方式对防火墙进行管理，合理分配防火墙管理口的IP地址；使用ENSP软件进行网络拓扑图设计，并对各设备进行合理配置，防火墙选择华为USG6000V，路由器选择华为AR2220，交换机选择华为S5700, 其他设备自己定义。（IP地址规划合理，标注清楚，所有的OSPF路由策略配置正确并生效，WEB管理方式配置正确，总体设计合理，能正常运行）

 2 配置

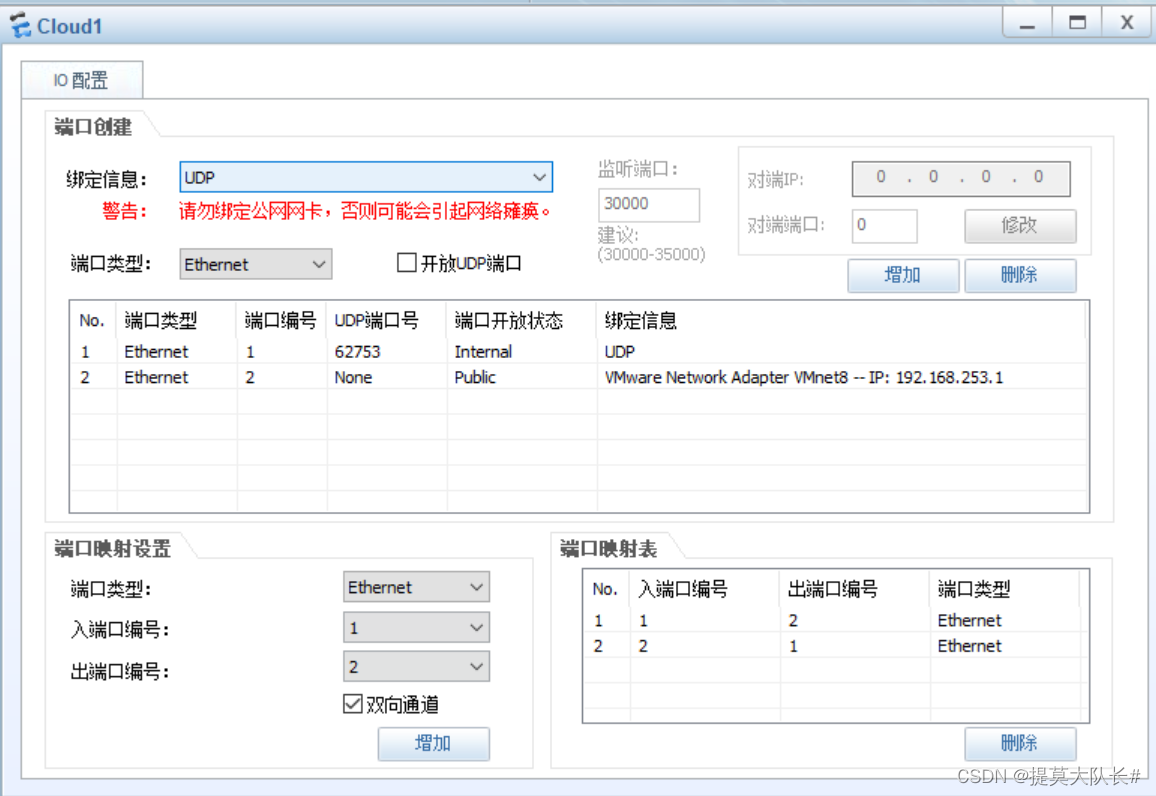

2.1 云的配置


2.2 重庆总部的配置：

2.2.1 防火墙FW1配置

1、首先是管理口，确保管理口的ip和云所绑定的网卡ip在同一网段内，同时将所有服务开启。

<USG6000V1>sy
[USG6000V1]sysname FW1
[FW1]int g0/0/0
[FW1-GigabitEthernet0/0/0]ip address 192.168.253.10 24
[FW1-GigabitEthernet0/0/0]service-manage all permit
[FW1-GigabitEthernet0/0/0]q

2、 创建VLAN，并配置接口IP地址

[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ip address 13.13.13.1 24
[FW1-GigabitEthernet1/0/0]int g1/0/2
[FW1-GigabitEthernet1/0/2]ip address 172.16.10.254 24
[FW1-GigabitEthernet1/0/2]int g1/0/1
[FW1-GigabitEthernet1/0/1]portswitch    //转为二层接口
[FW1-GigabitEthernet1/0/1]q
[FW1]int vlan 10
[FW1-Vlanif10]ip address 192.168.10.254 24
[FW1-Vlanif10]service-manage ping permit   //允许ping
[FW1-Vlanif10]int vlan 20
[FW1-Vlanif20]ip address 172.16.20.254 24
[FW1-Vlanif20]service-manage ping permit
[FW1-Vlanif20]quit
[FW1]int g1/0/1
[FW1-GigabitEthernet1/0/1]port link-type trunk
[FW1-GigabitEthernet1/0/1]port trunk allow-pass vlan 10 20
[FW1-GigabitEthernet1/0/1]q

3、配置路由

[FW1]ospf 2 router-id 5.5.5.5
[FW1-ospf-2]area 0.0.0.0   //区域
[FW1-ospf-2-area-0.0.0.0]network 13.13.13.1 0.0.0.0
[FW1-ospf-2-area-0.0.0.0]quit
[FW1-ospf-2]quit
[FW1]ip route-static 192.168.20.0 24 13.13.13.3
[FW1]ip route-static 192.168.30.0 24 13.13.13.3

4、进入防火墙web页面配置

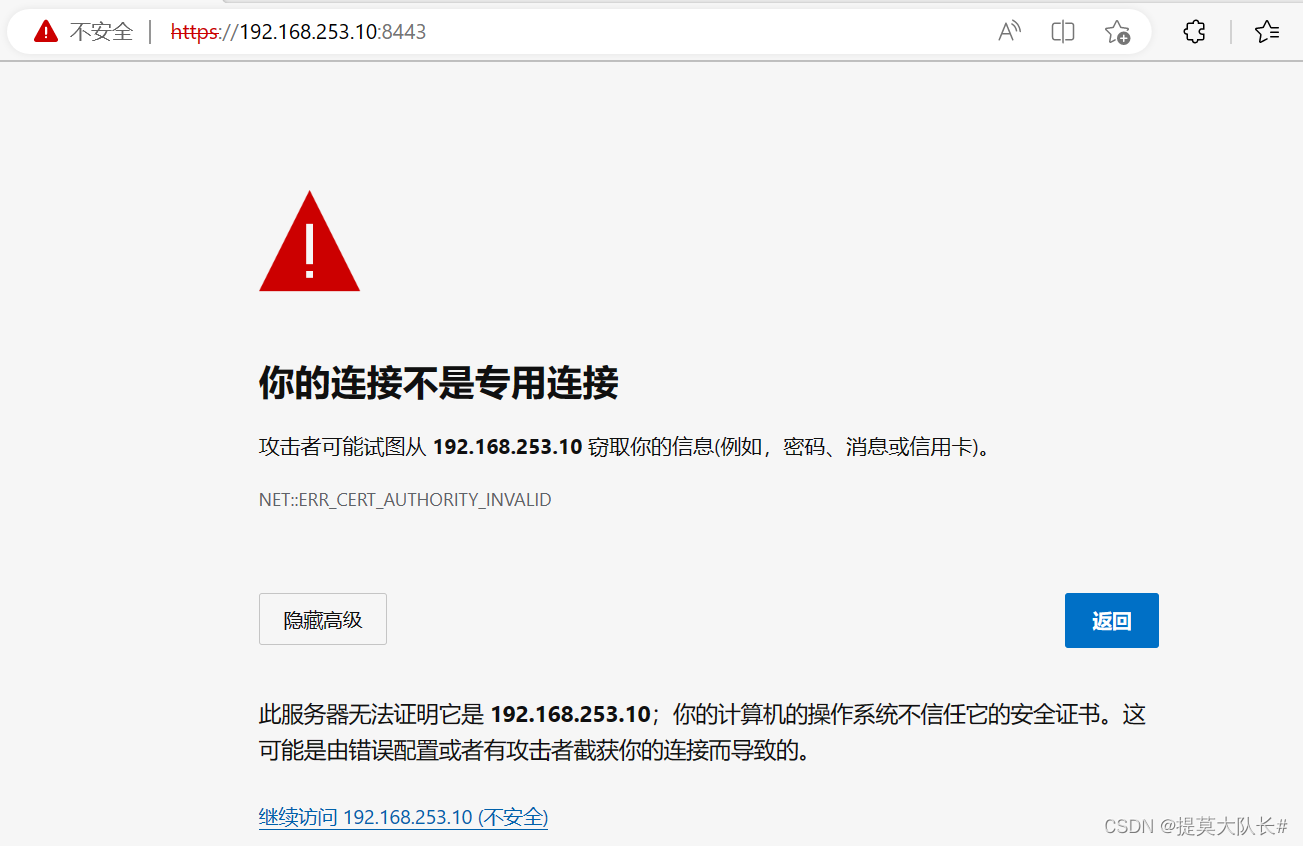

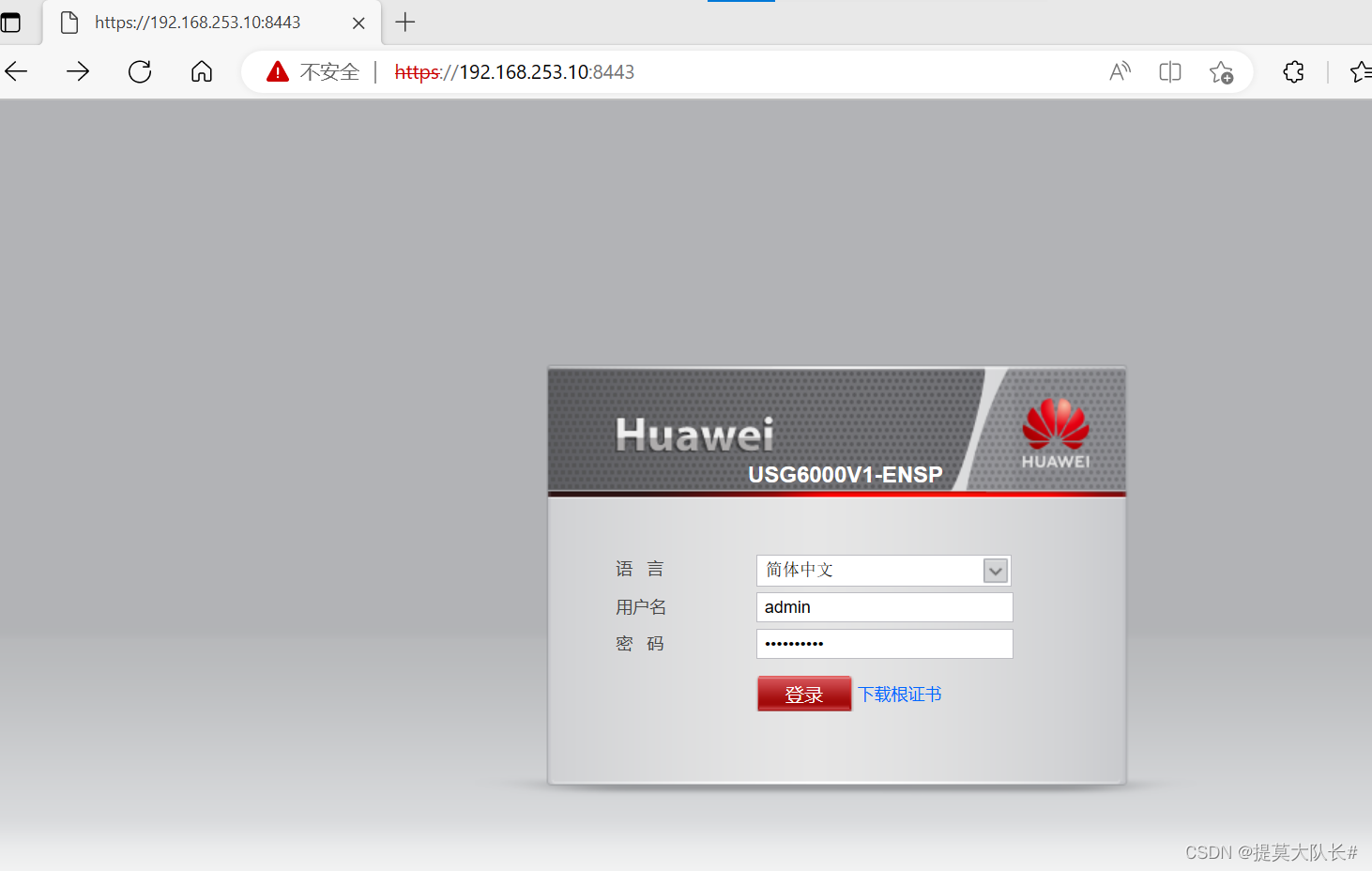

在地址框中输入https://192.168.253.10:8443，点击继续访问


输入密码

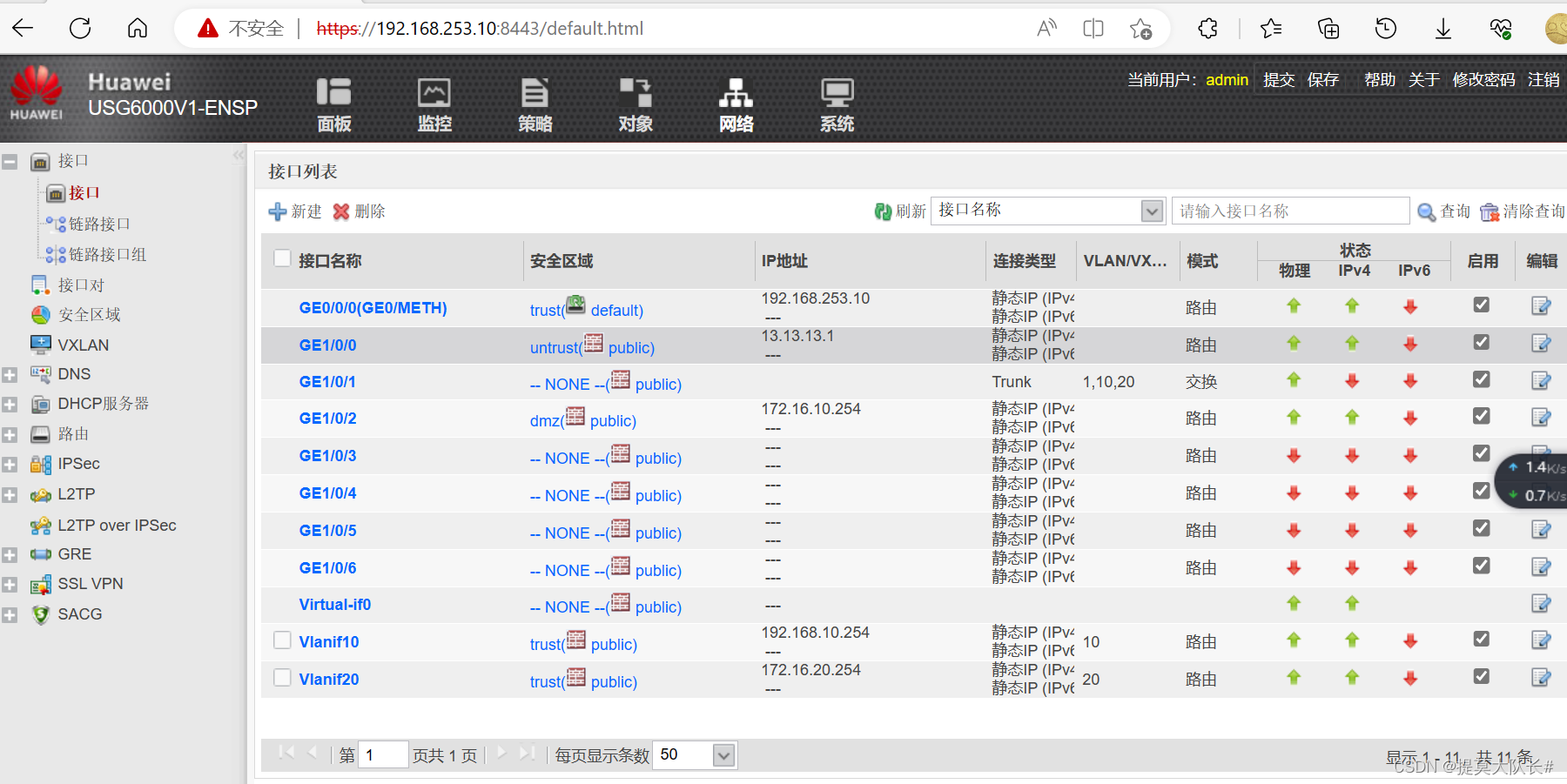

  进入网络选项，划分安全区域，如图

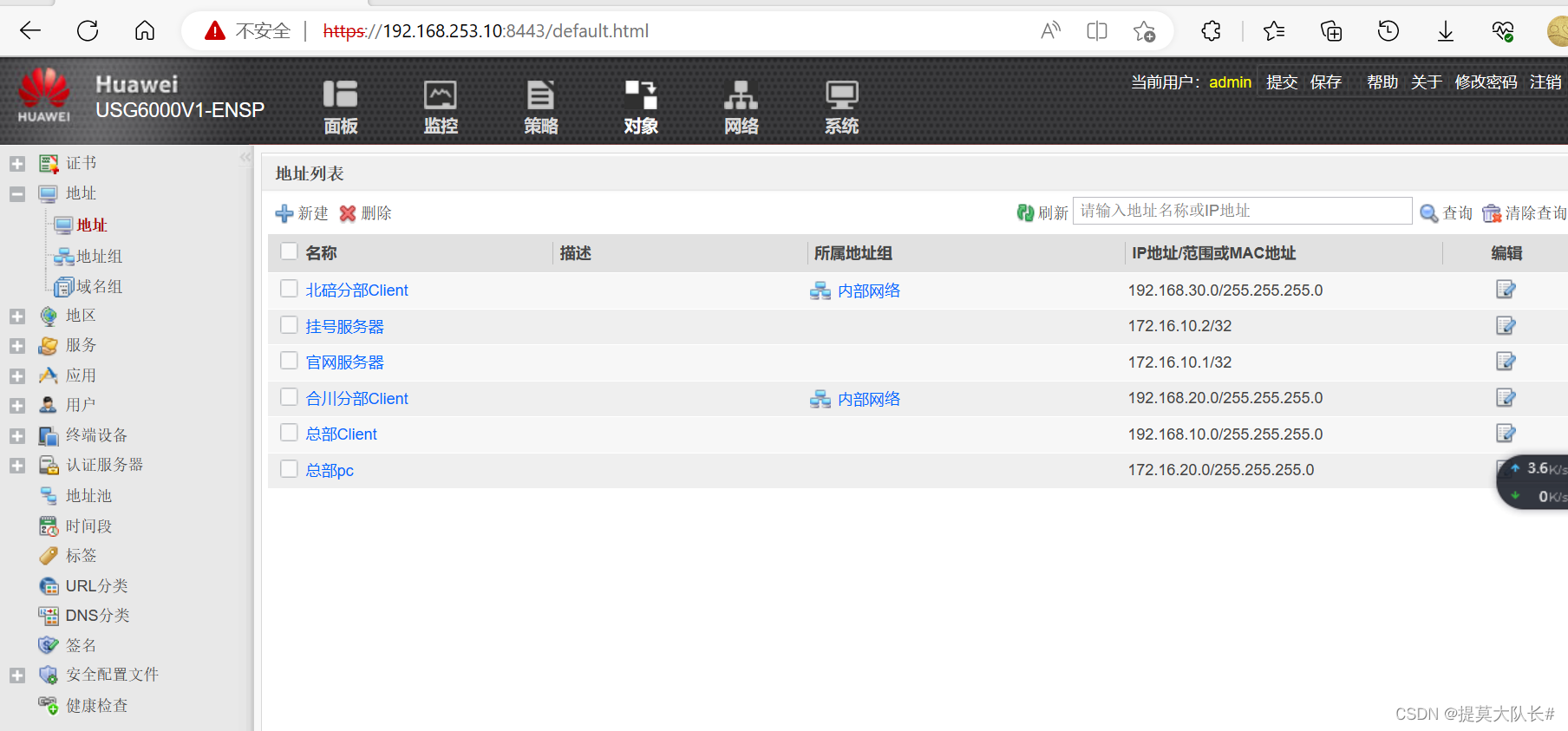

 进入对象→地址→新建，将需要用到的地址全部添加

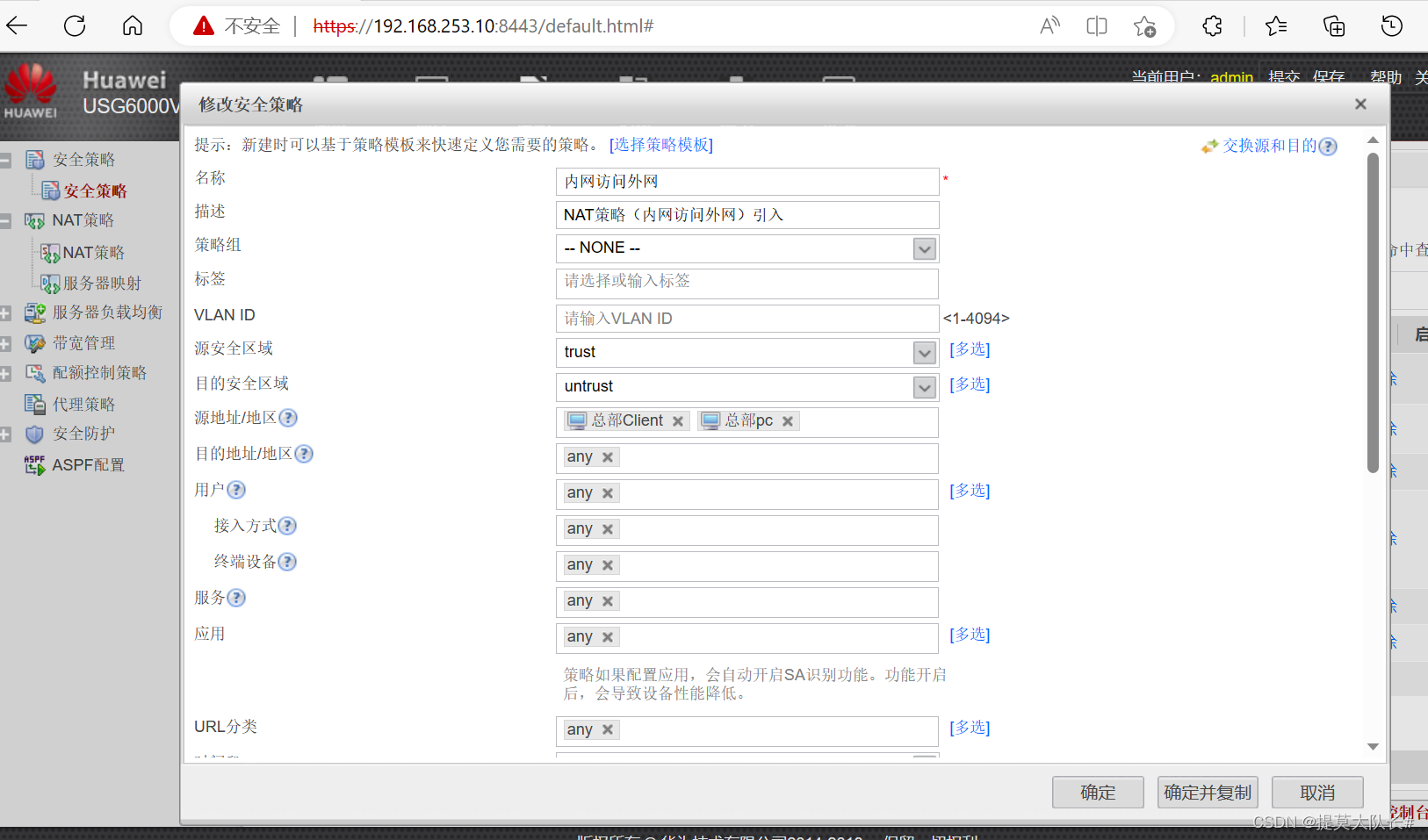

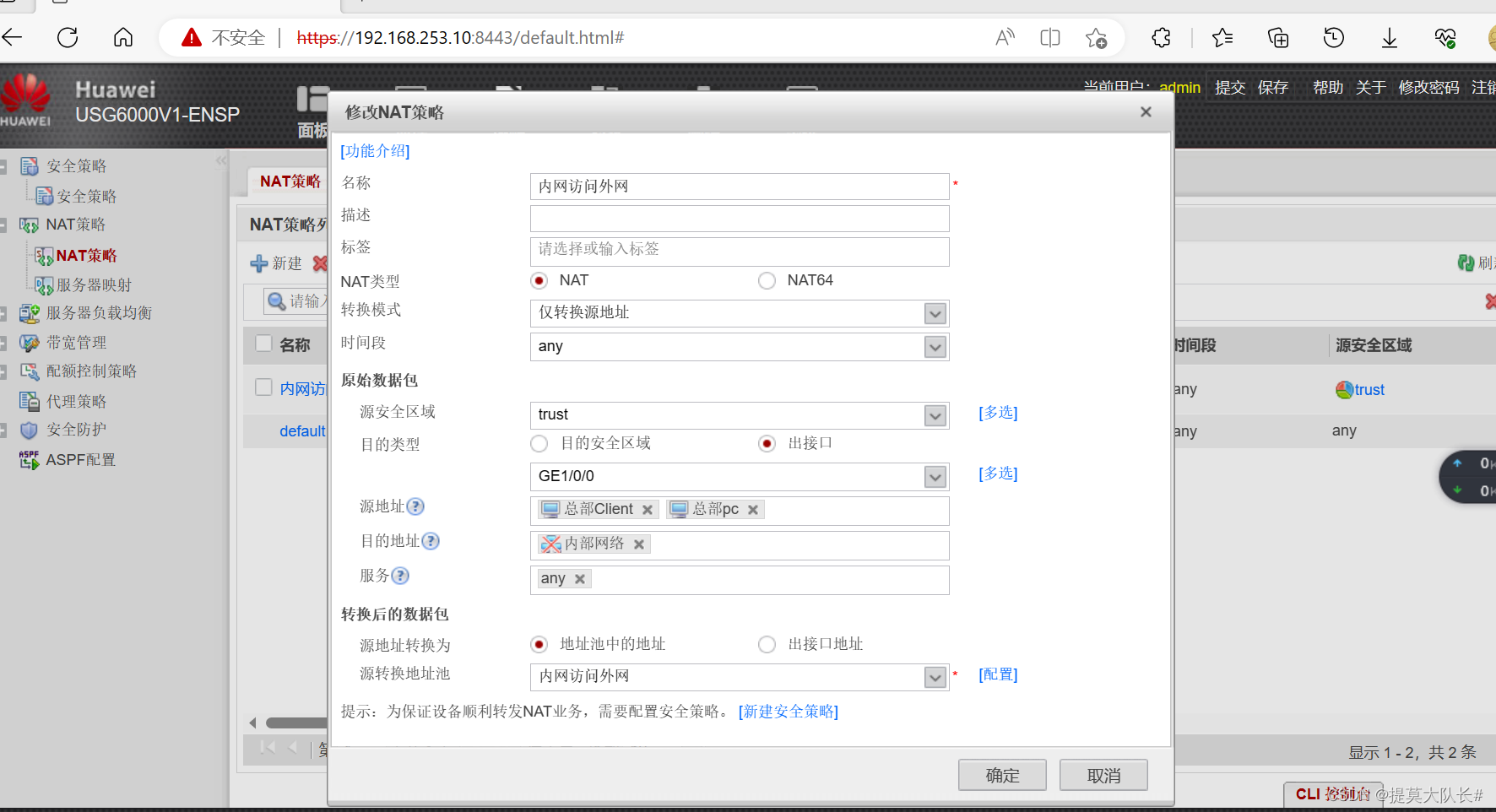

首先实现总部用户 ping 访问外网，不仅需要安全策略，还需要NAT转换，NAT 策略和安全策略如图：

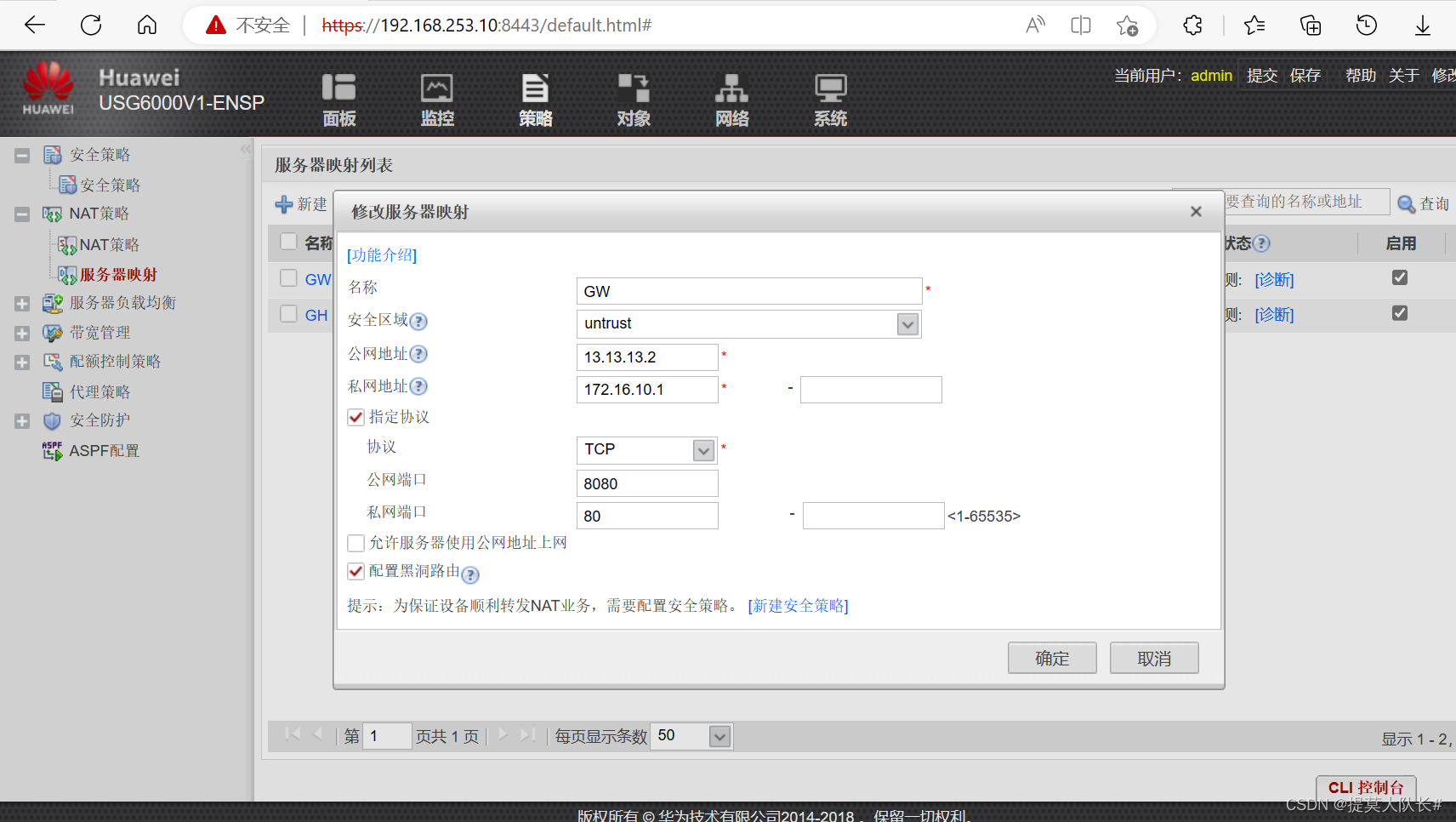

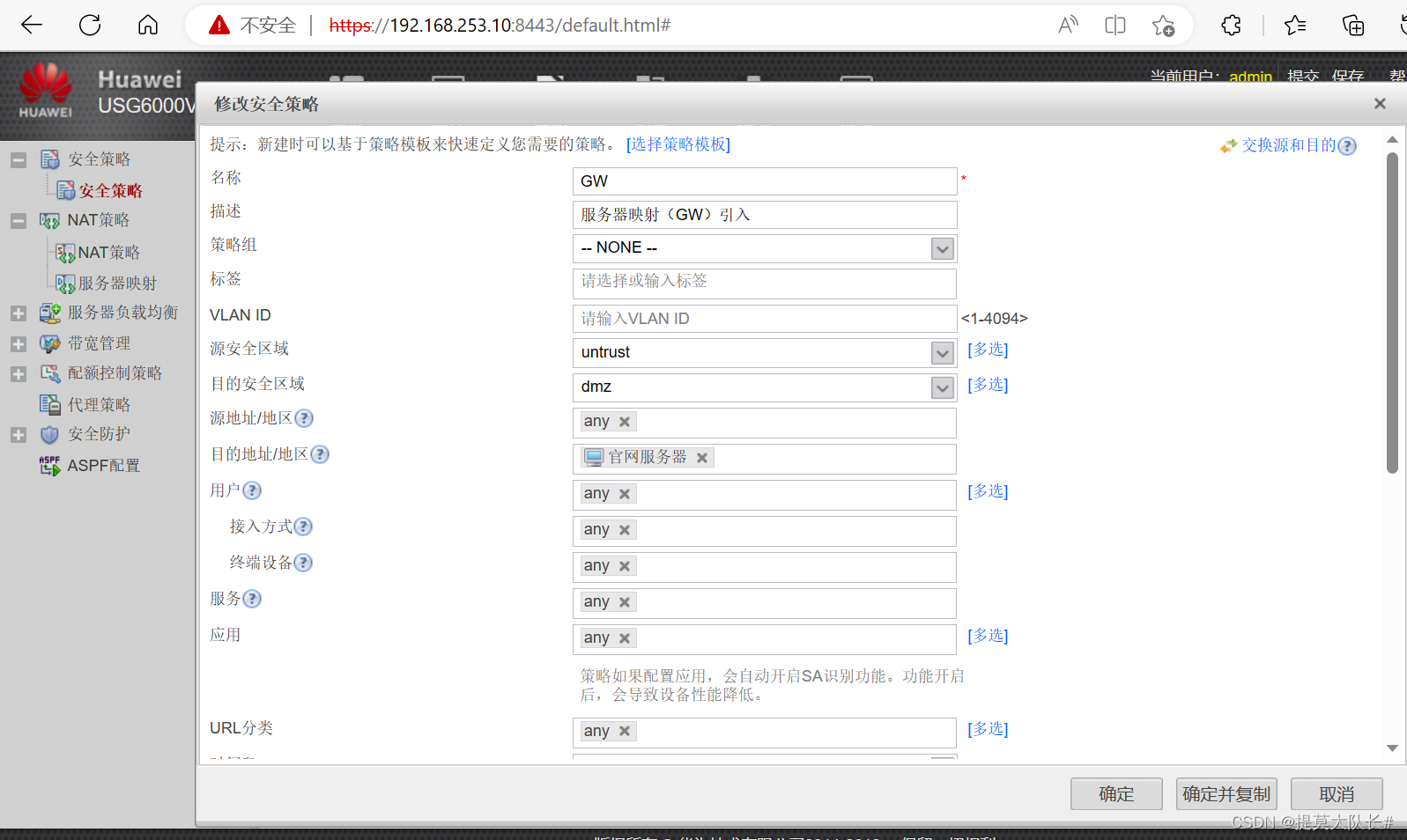

 之后实现外网访问官网的步骤，需要做NAT映射（将公网地址13.13.13.2映射到服务器的地址172.16.10.1，和将外网接口的8080端口映射到服务器的80端口）和安全策略。



最后一步就是配置VPN了，需要三条安全策略和两条ipsec配置

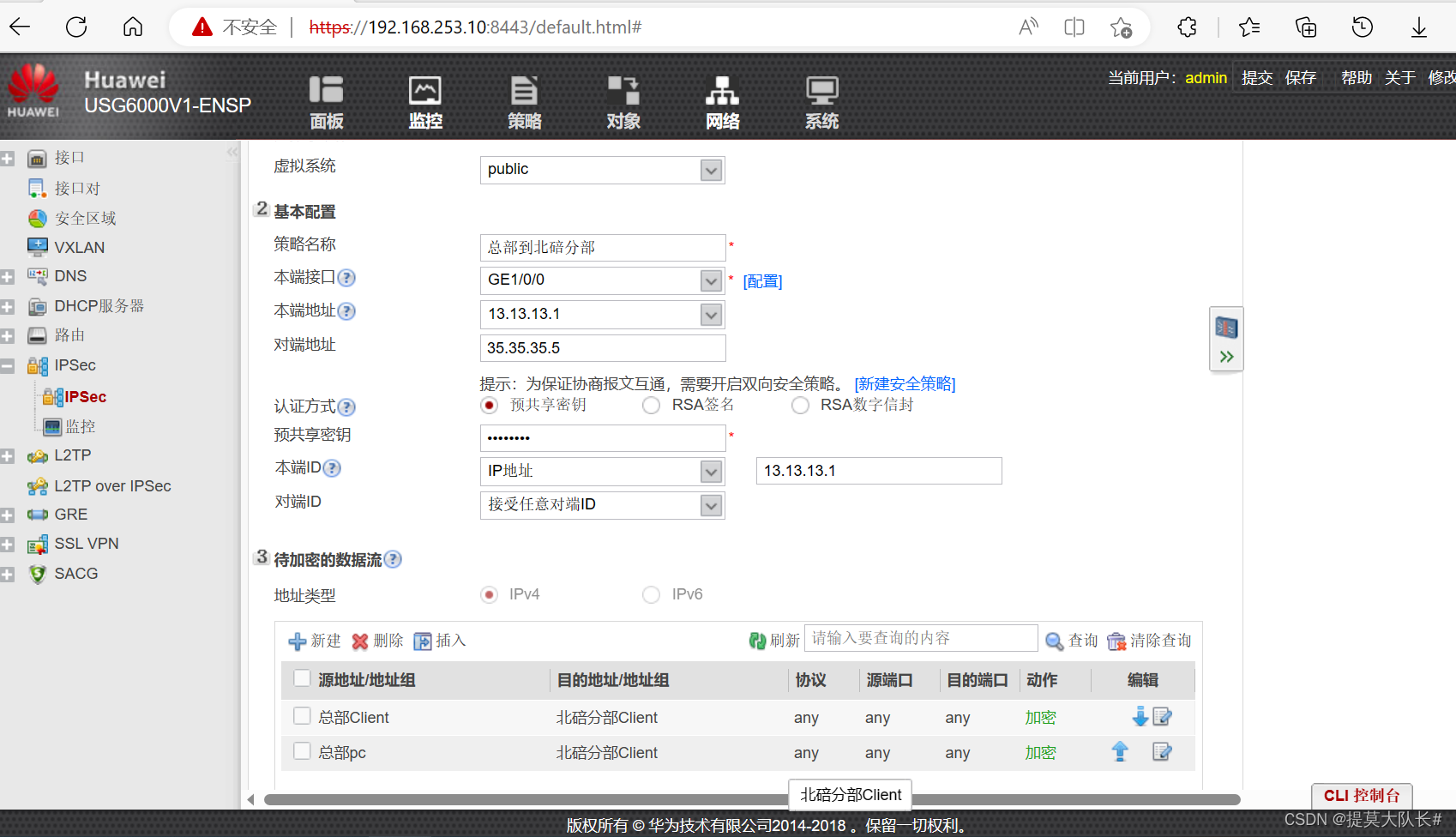

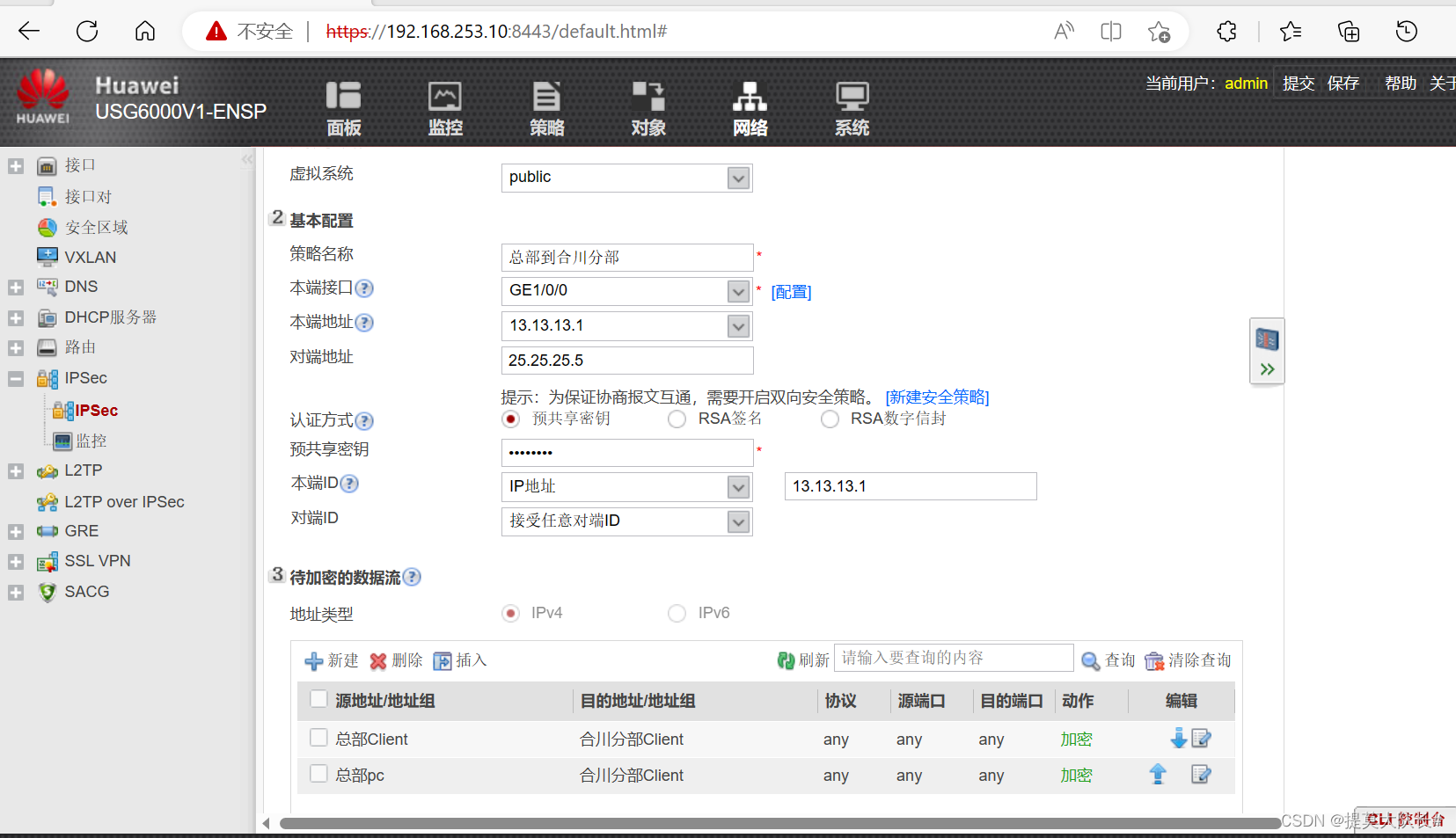

ipsec配置：



 安全策略配置：

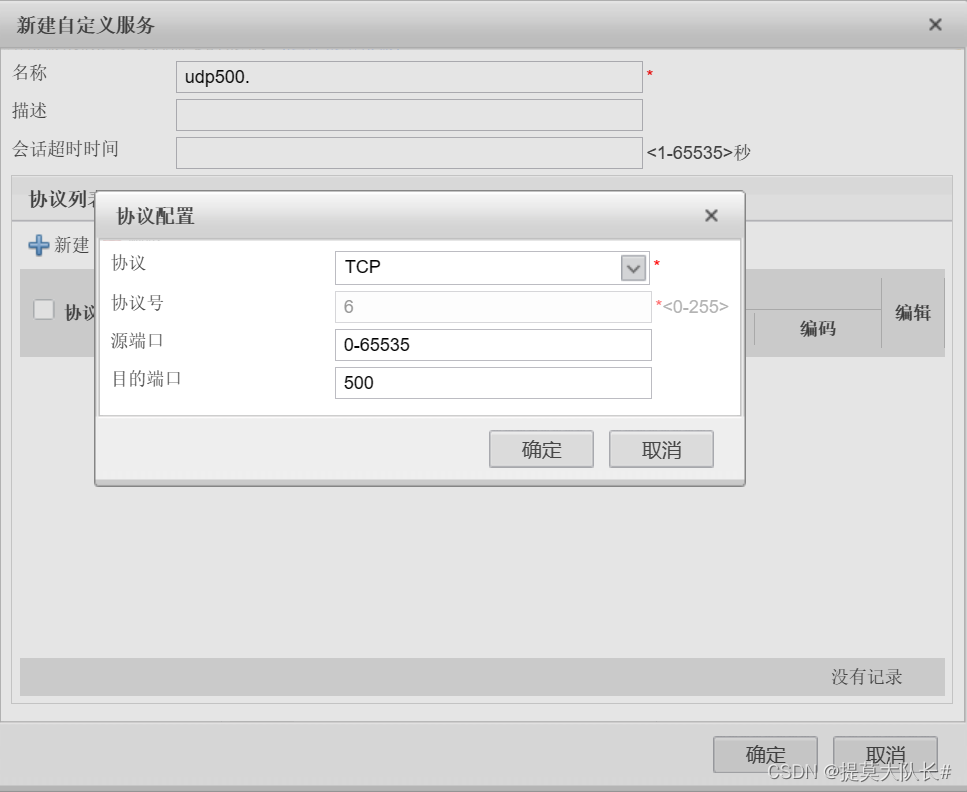

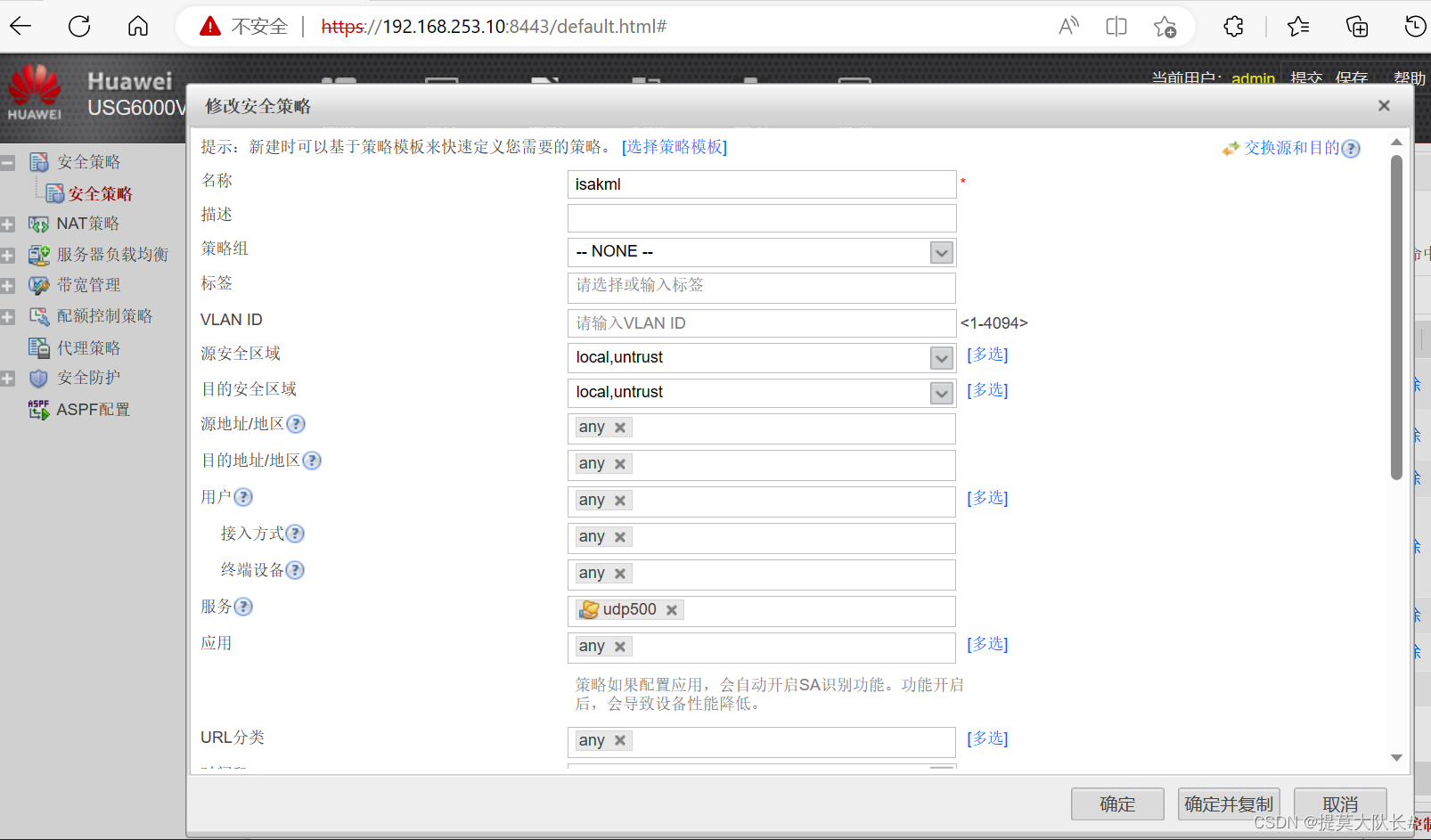

其中isakml策略，需要新建一个服务，配置如图：

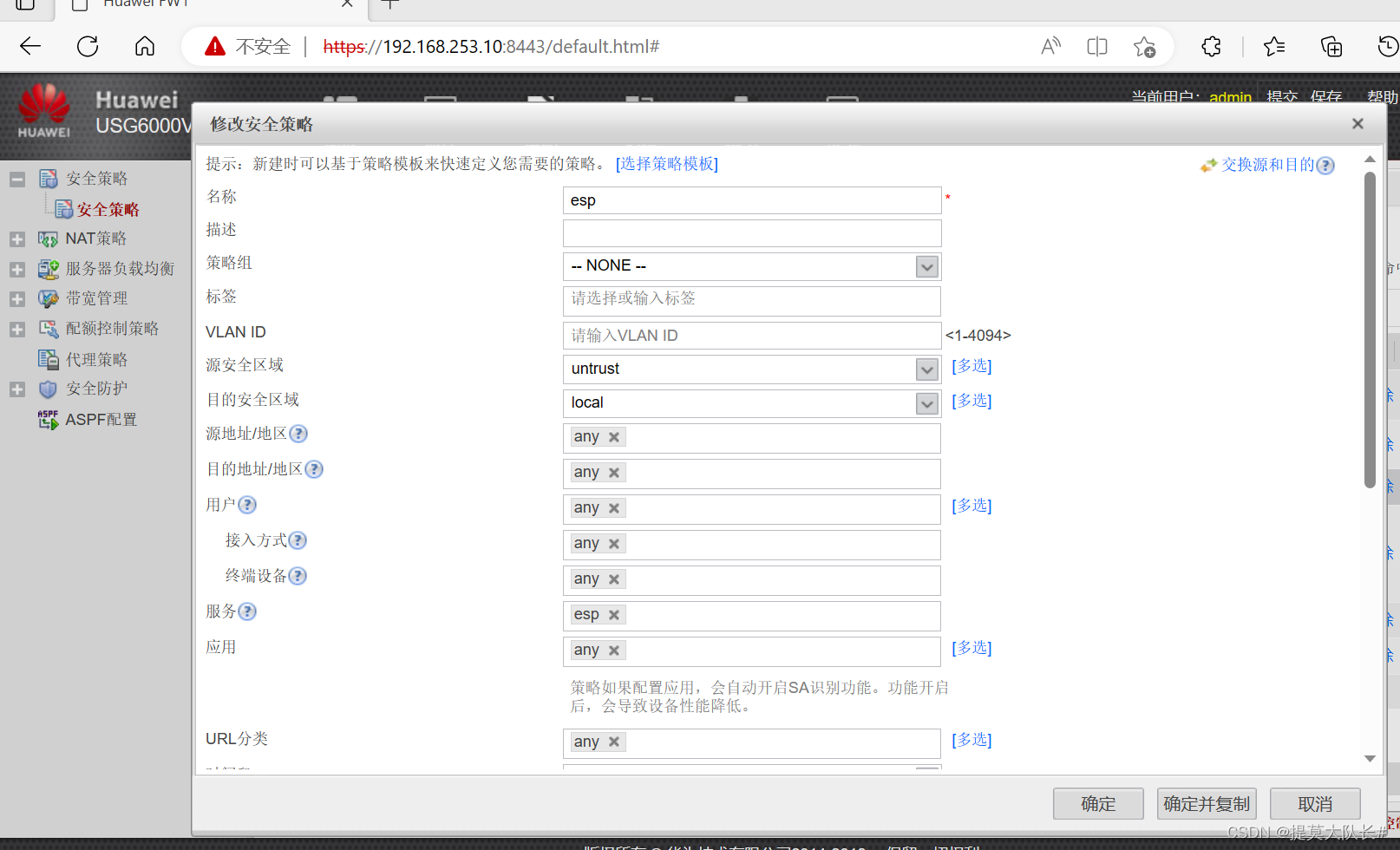

 esp配置：

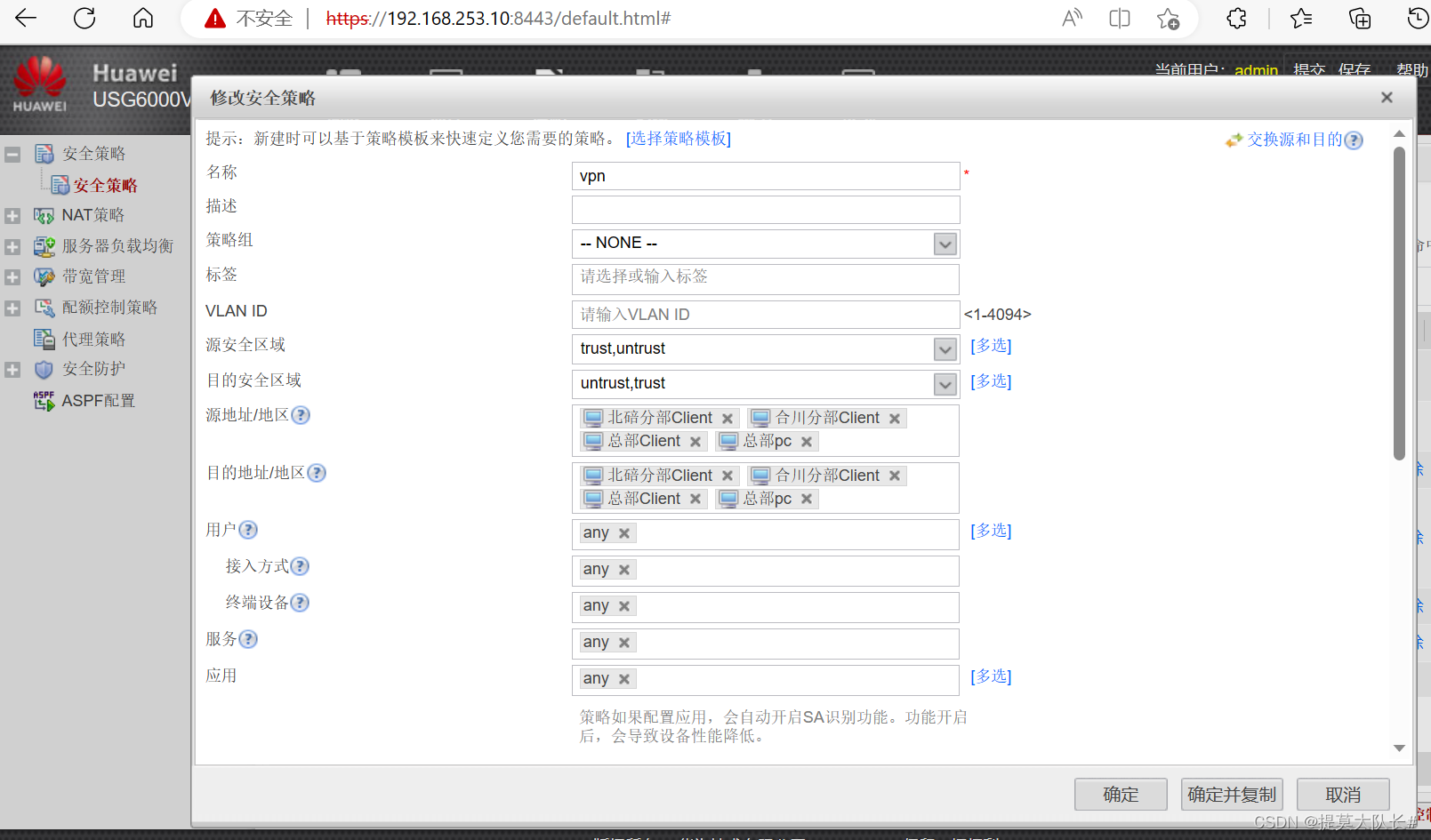

vpn配置：

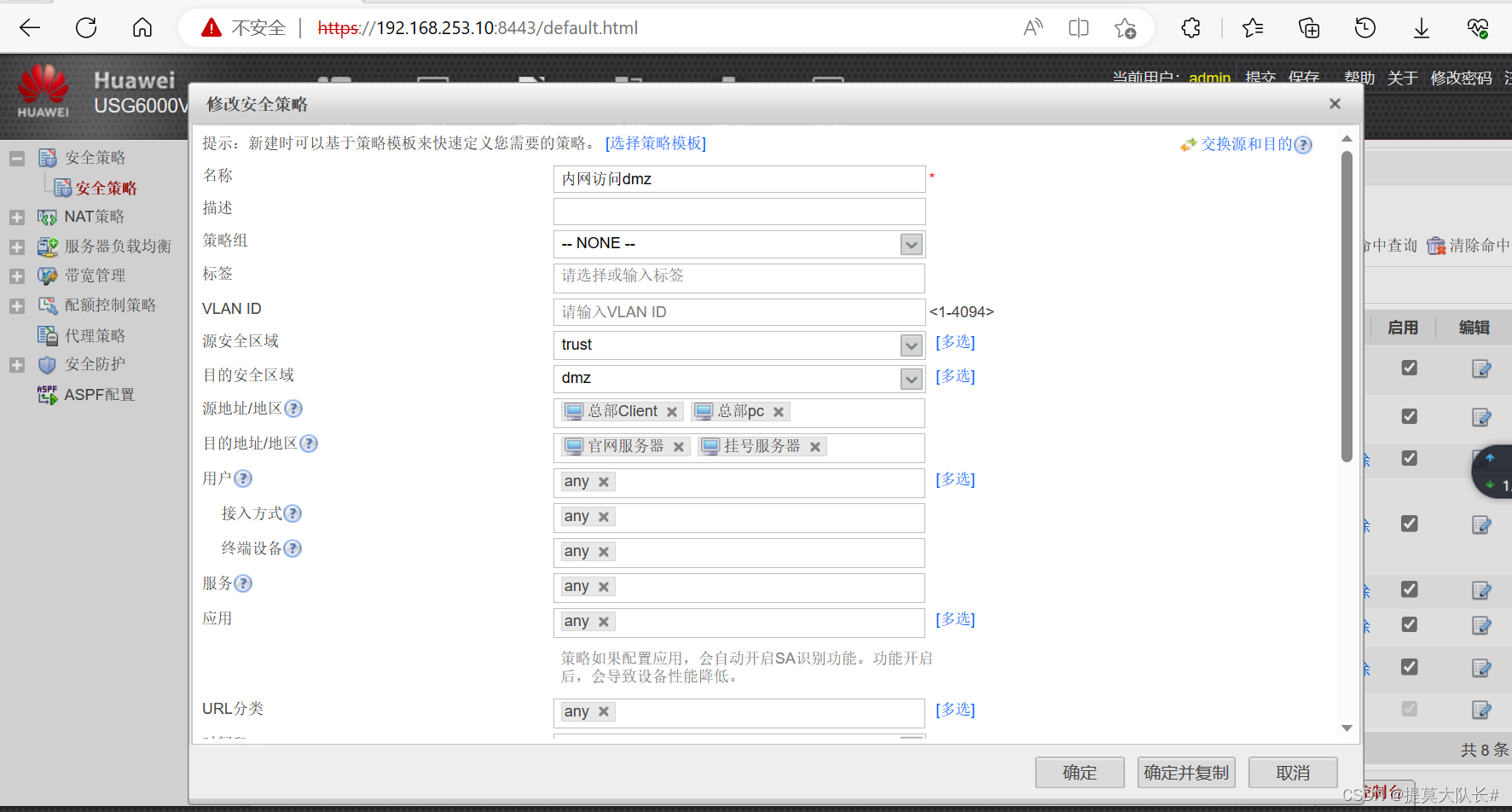

 因实验要求最后一条安全策略为默认禁止，所以需加一条允许内网访问dmz的安全策略


 所有的安全策略全部配置完成，结果如图（GH是挂号服务器映射）：


重庆总部防火墙到这里就配置完成了！

2.2.2、交换机LSW1的配置

<Huawei>sys
[Huawei]sysname LSW1
[LSW1]vlan batch 10 20
[LSW1]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 10
[LSW1-GigabitEthernet0/0/1]int g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20
[LSW1-GigabitEthernet0/0/2]int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

2.3 lSP的配置

ISP1配置

<Huawei>sys
[Huawei]sysname ISP1
[ISP1]int g0/0/0
[ISP1-GigabitEthernet0/0/0]
[ISP1-GigabitEthernet0/0/0]ip address 13.13.13.3 24
[ISP1-GigabitEthernet0/0/0]int g0/0/1
[ISP1-GigabitEthernet0/0/1]ip address 23.23.23.1 24
[ISP1-GigabitEthernet0/0/1]quit
[ISP1]
[ISP1]ospf 2 router-id 1.1.1.1
[ISP1-ospf-2]
[ISP1-ospf-2]area 0.0.0.0
[ISP1-ospf-2-area-0.0.0.0]network 23.23.23.1 0.0.0.0
[ISP1-ospf-2-area-0.0.0.0]network 13.13.13.3 0.0.0.0

ISP2配置：

<Huawei>sys
[Huawei]sysname ISP2
[ISP2]int g0/0/0
[ISP2-GigabitEthernet0/0/0]ip address 25.25.25.1 24
[ISP2-GigabitEthernet0/0/0]int g0/0/1
[ISP2-GigabitEthernet0/0/1]ip address 23.23.23.2 24
[ISP2-GigabitEthernet0/0/1]int g0/0/2
[ISP2-GigabitEthernet0/0/2]ip address 6.6.6.254 24
[ISP2-GigabitEthernet0/0/2]int g4/0/0
[ISP2-GigabitEthernet4/0/0]ip address 7.7.7.254 24
[ISP2-GigabitEthernet4/0/0]int g4/0/1
[ISP2-GigabitEthernet4/0/1]ip address 35.35.35.1 24
[ISP2-GigabitEthernet4/0/1]quit
[ISP2]
[ISP2]ospf 2 router-id 2.2.2.2
[ISP2-ospf-2]
[ISP2-ospf-2]area 0.0.0.0
[ISP2-ospf-2-area-0.0.0.0]network 25.25.25.1 0.0.0.0
[ISP2-ospf-2-area-0.0.0.0]network 35.35.35.1 0.0.0.0
[ISP2-ospf-2-area-0.0.0.0]network 6.6.6.0 0.0.0.255
[ISP2-ospf-2-area-0.0.0.0]network 7.7.7.0 0.0.0.255
[ISP2-ospf-2-area-0.0.0.0]network 23.23.23.2 0.0.0.0

2.4 合川分部和北碚分部配置


配置和重庆总部基本一致，这里就不再一一赘述，只介绍一下北碚分部3台新农合web服务器“加权最小连接算法”的配置。

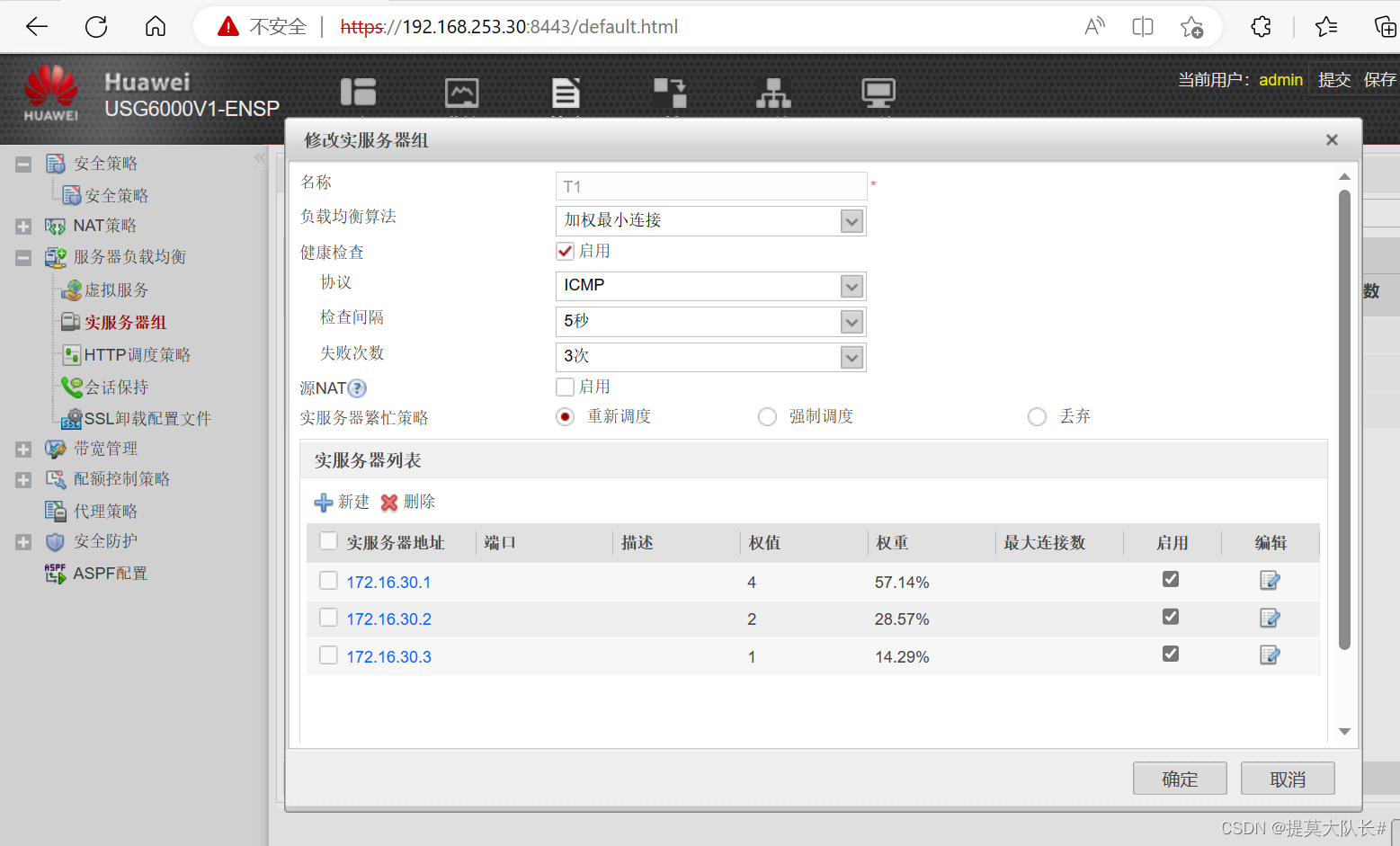

配置实服务器组

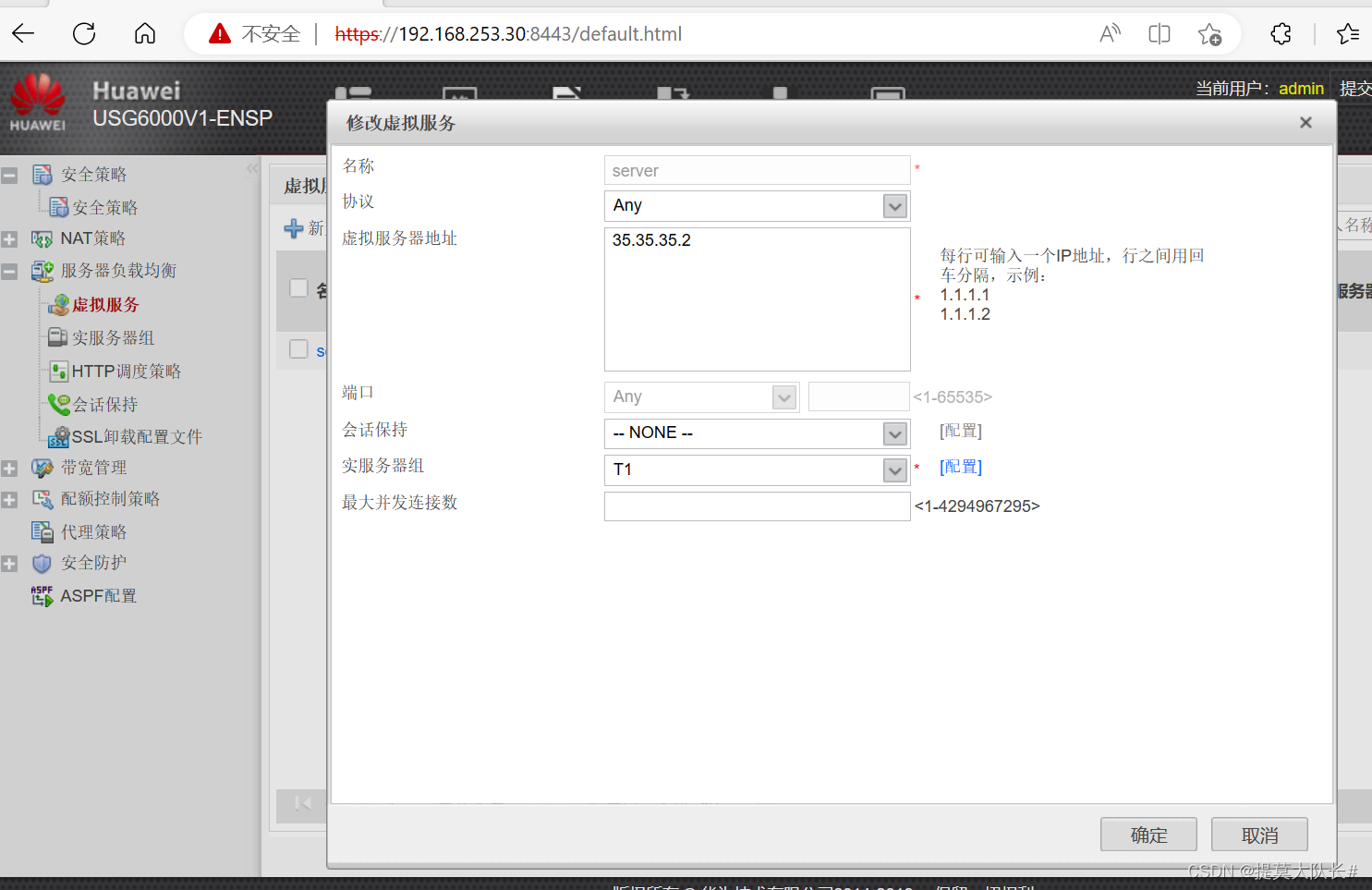

创建虚拟服务，并在虚拟服务中关联实服务器组：


 2.5 服务器配置

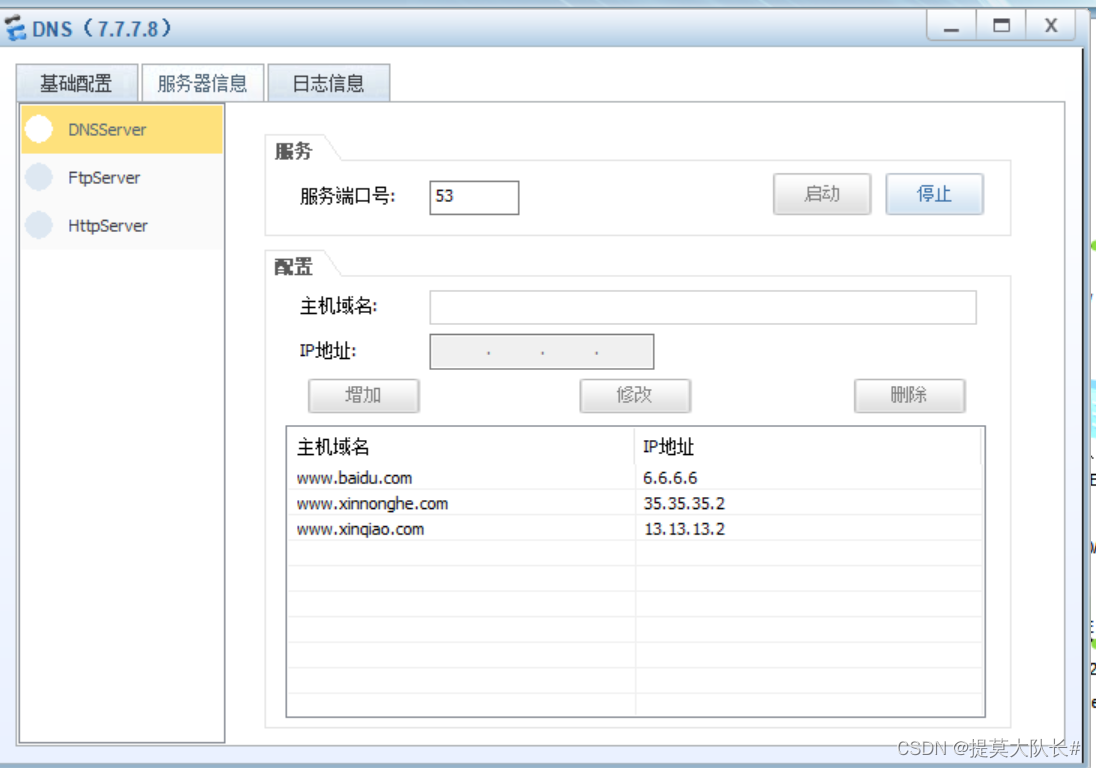

DNS服务器

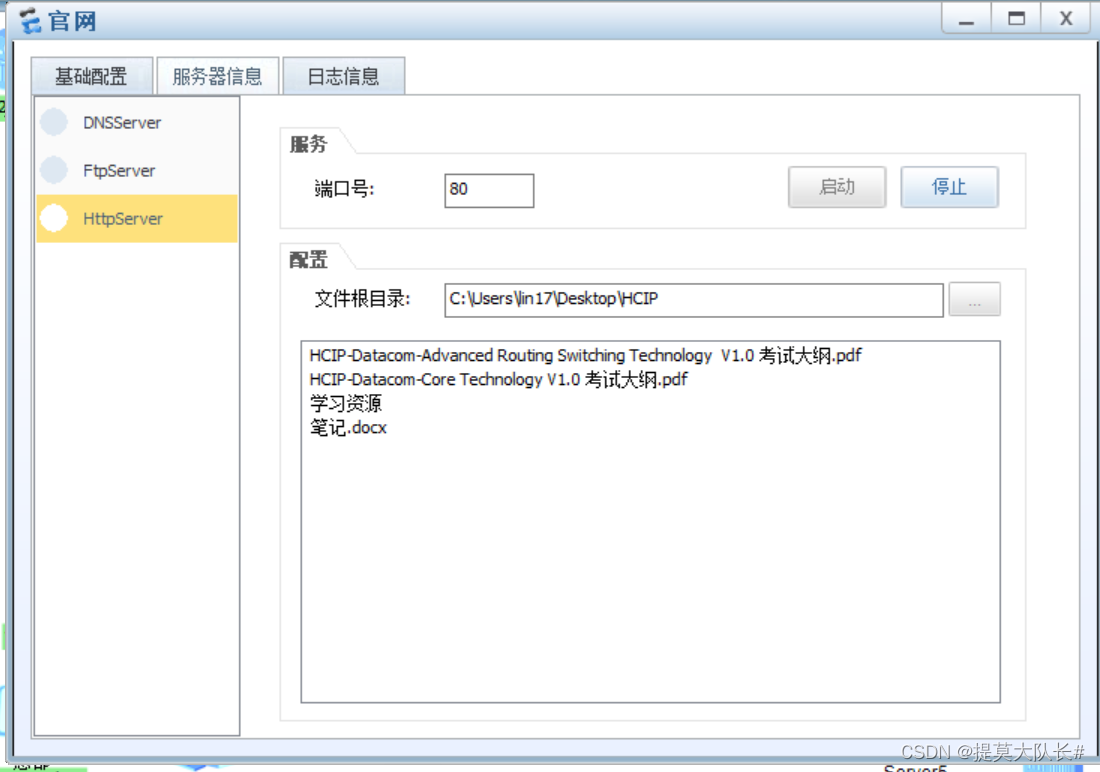

其它服务器（选择一个文件作为根目录，然后启动）


 3 测试

3.1 测试官网服务器端口映射是否成功

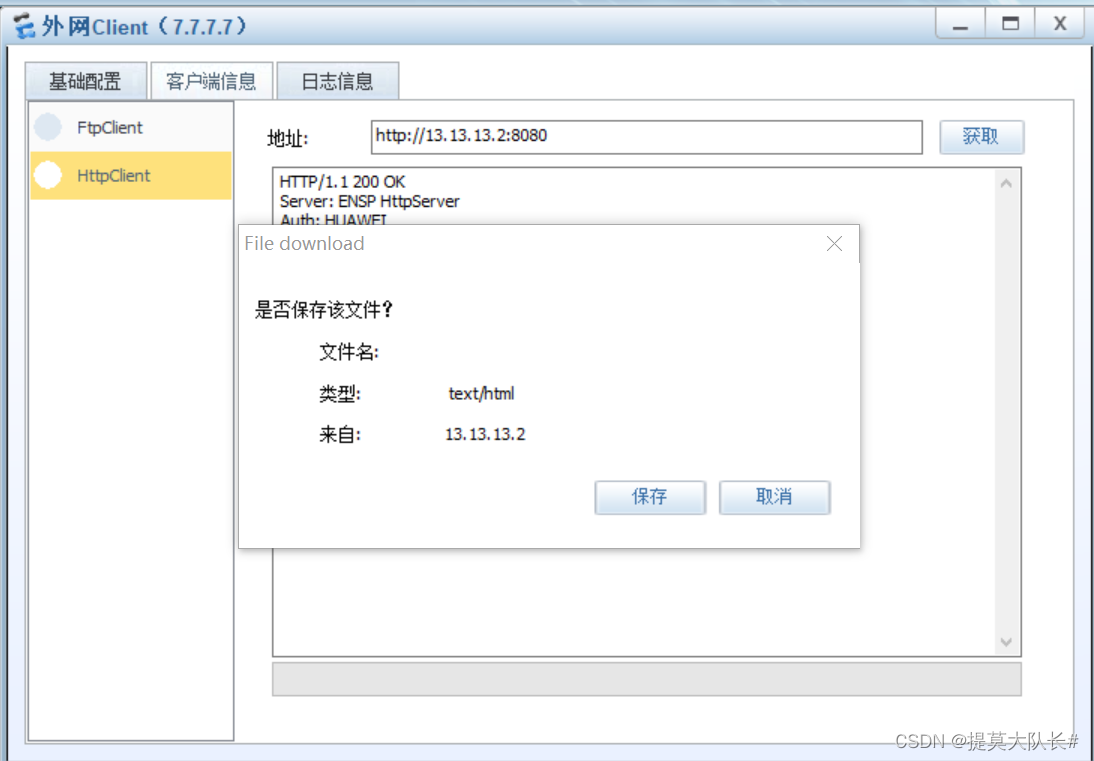

外网用户通过13.13.13.2:8080端口访问医院官网

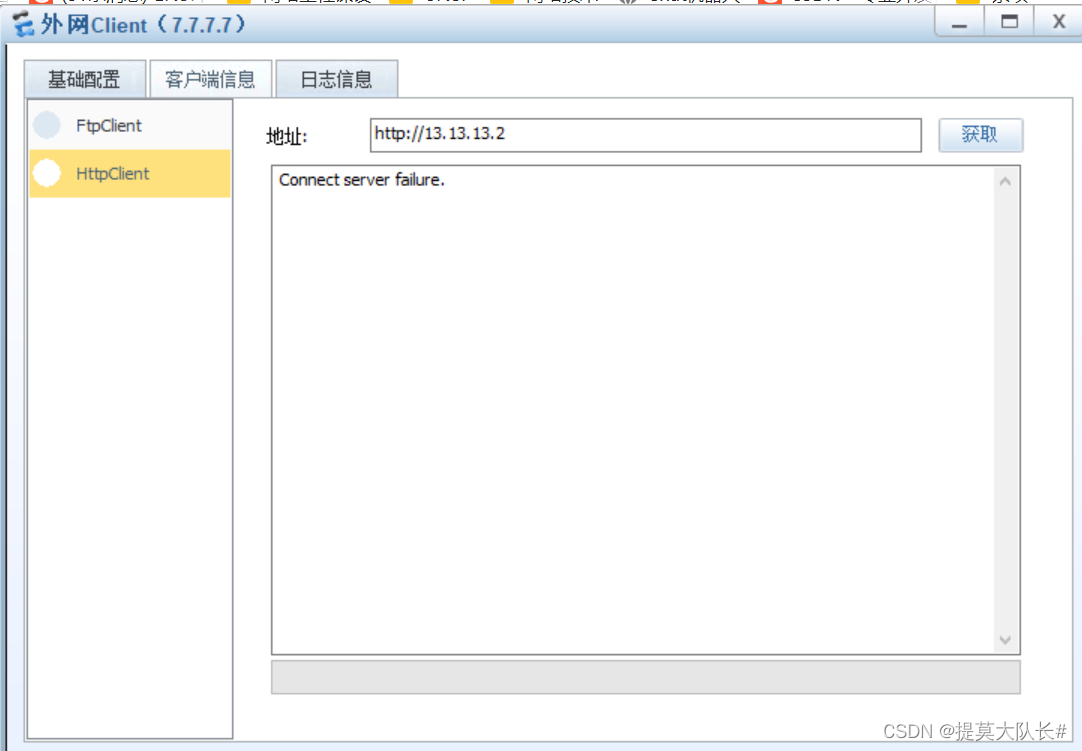

 不加端口号访问


3.2 测试内网用户是否能访问百度

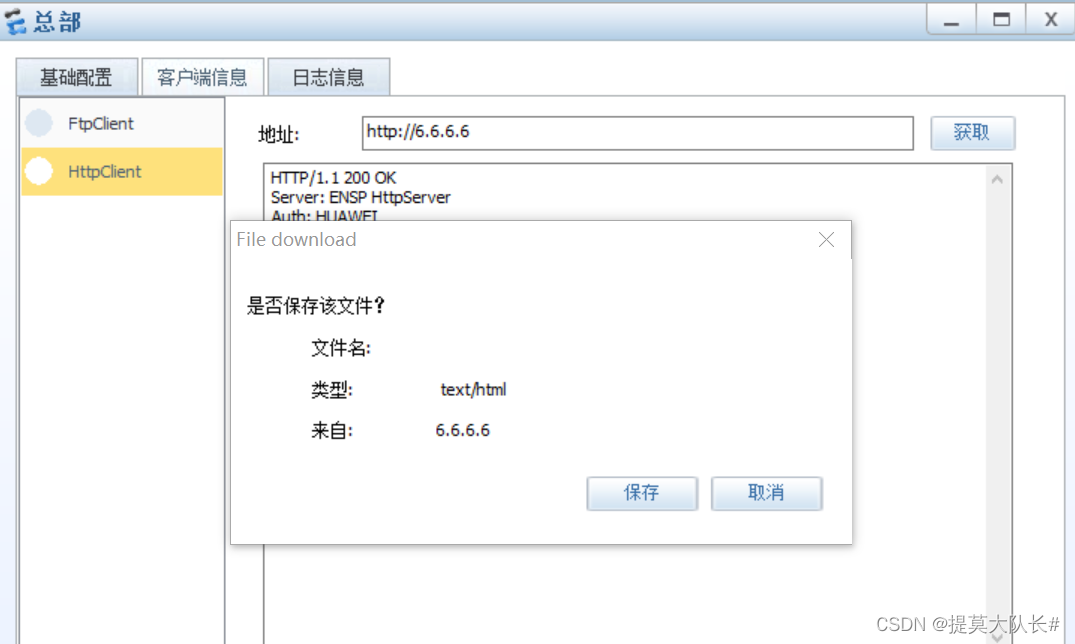

总部Client访问百度

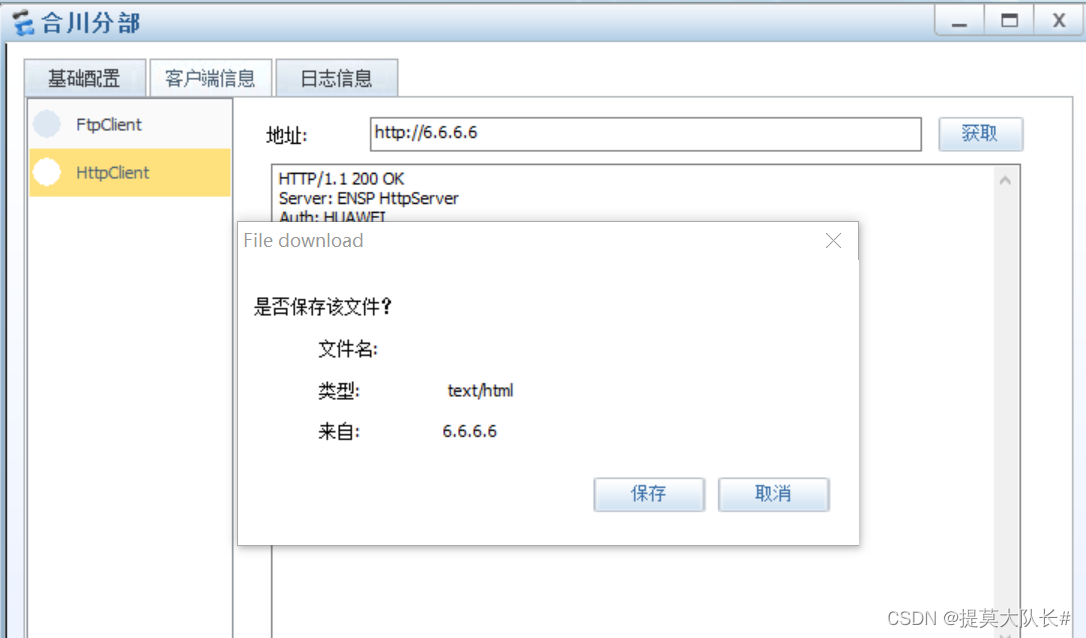

合川分部Client访问百度

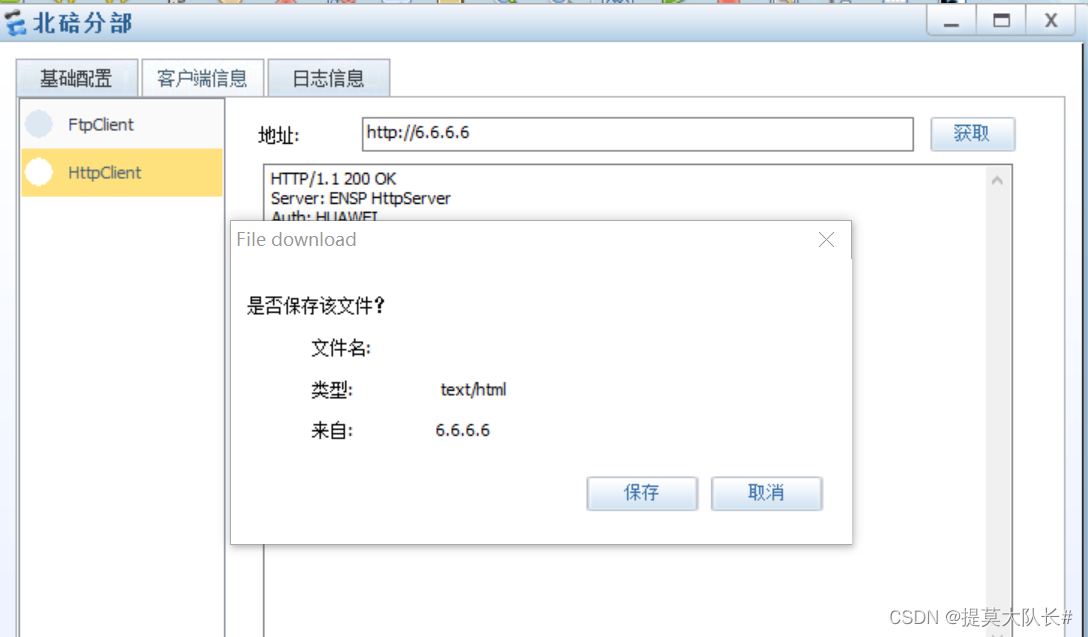

 北碚分部Client访问百度


 3.3 测试NAT转换

总部Client访问百度，然后用wireshark在重庆总部FW的G1/0/0接口抓包

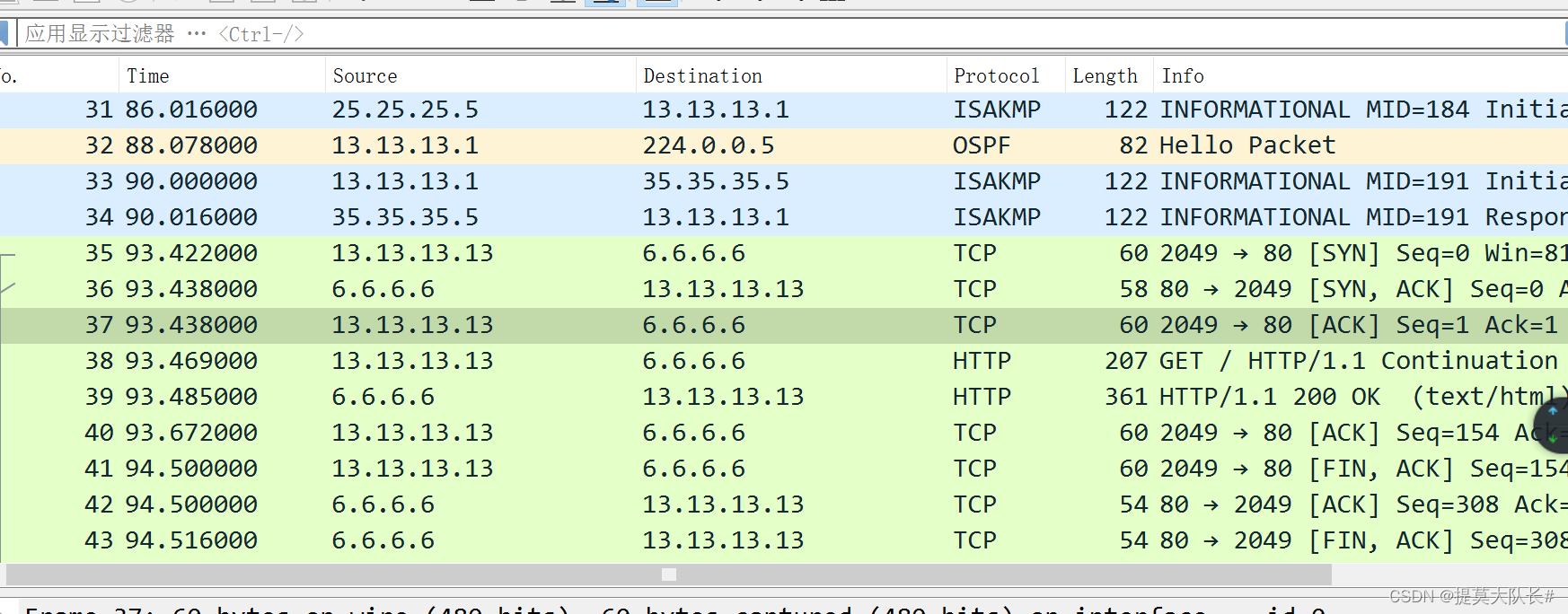

抓包截图

e47bcbac0ba140e3aa9bff130f90a8fc.png通过抓包截图可以看出，内网用户的地址已成功转为地址池里的地址。

3.4 测试重庆总部与分院，分院与分院之间是否通过ipsec vpn加密传输

查看协商状态

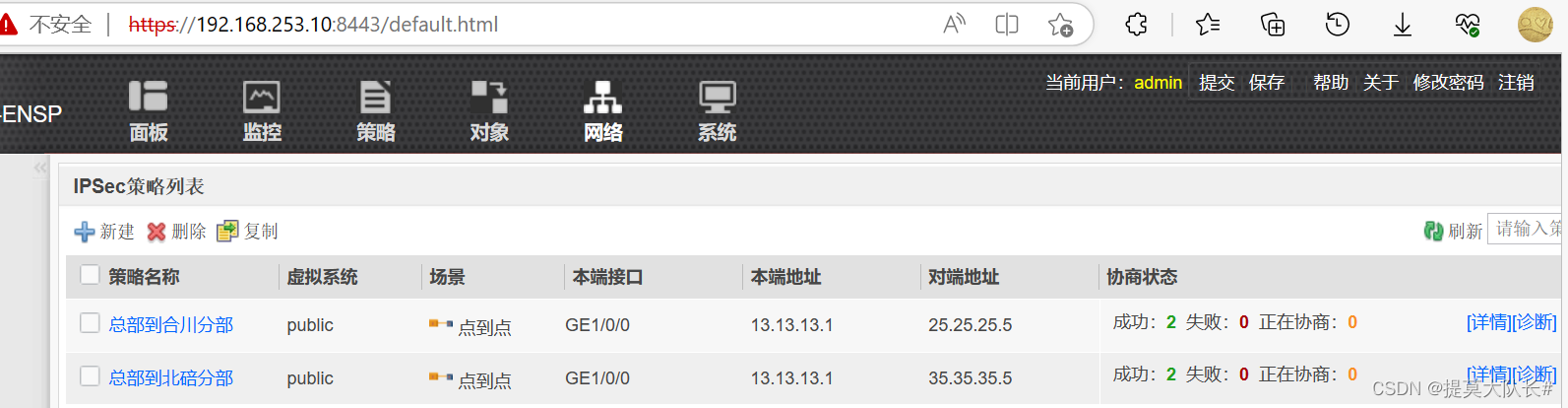

重庆总部协商状态

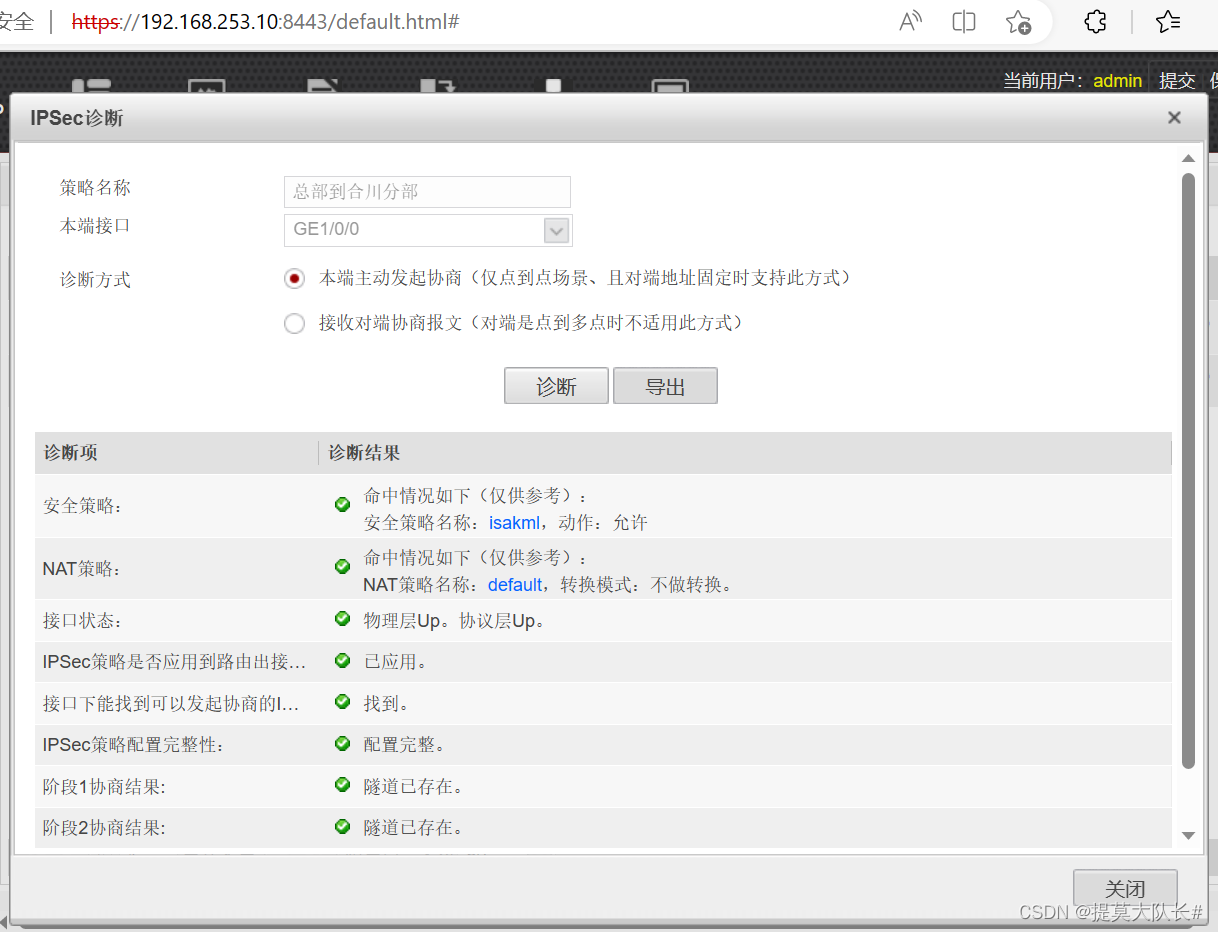

 ipsec诊断


合川分部协商状态

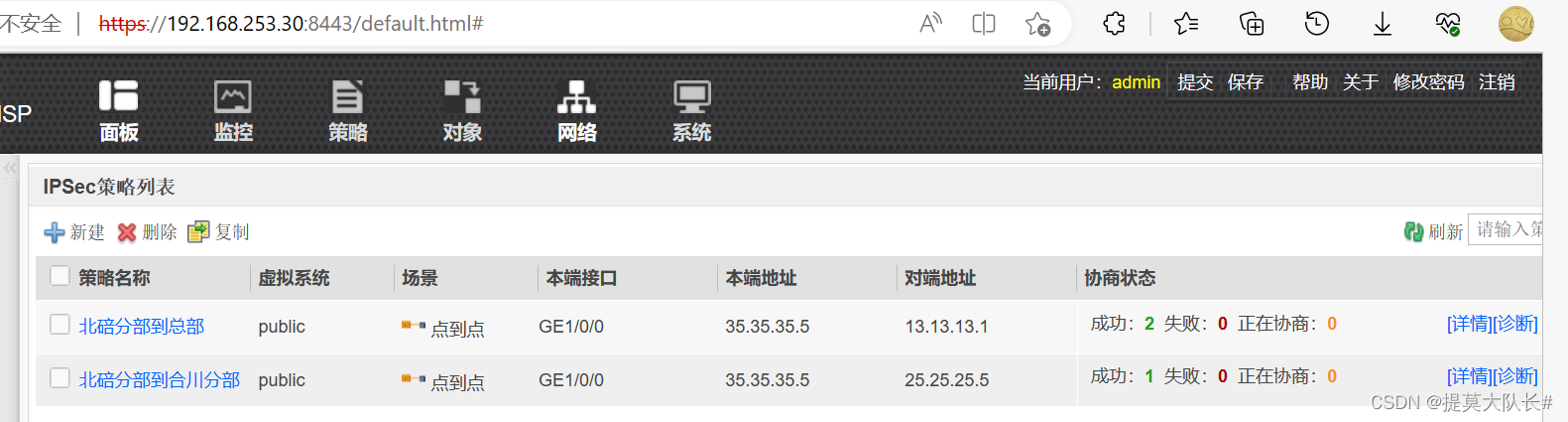

 北碚分部ipsec协商状态

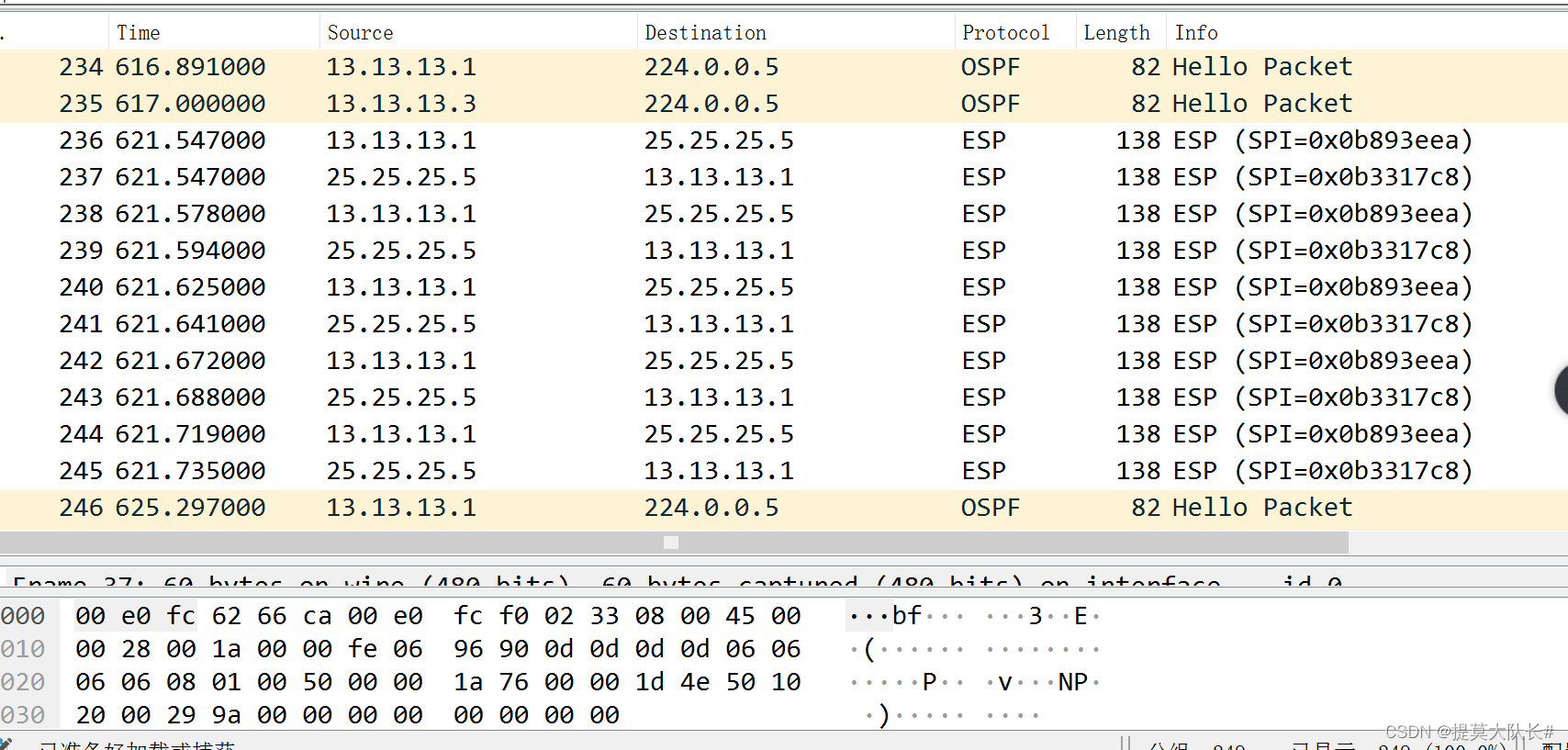

 总部Client ping 合川分部Client，然后用wireshark在重庆总部FW的G1/0/0接口抓包

抓包截图

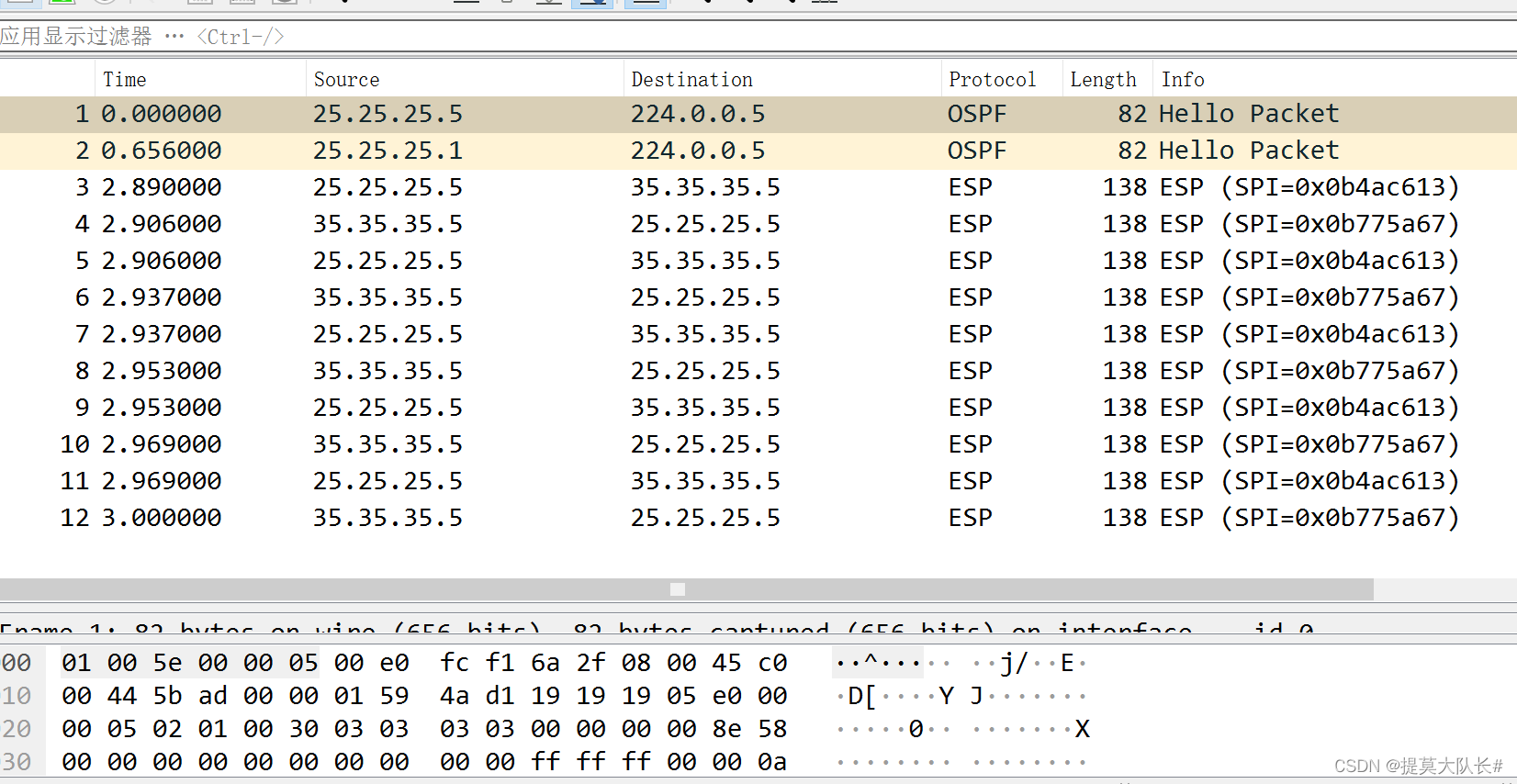

 合川分部Client ping 北碚分部Client，然后用wireshark在合川分部FW的G1/0/0接口抓包

抓包截图


 通过抓包截图可以看出，总部与分部，分部与分部之间的通信已成功通过ipsec加密。

3.5 测试是否禁止了外网用户访问内网用户

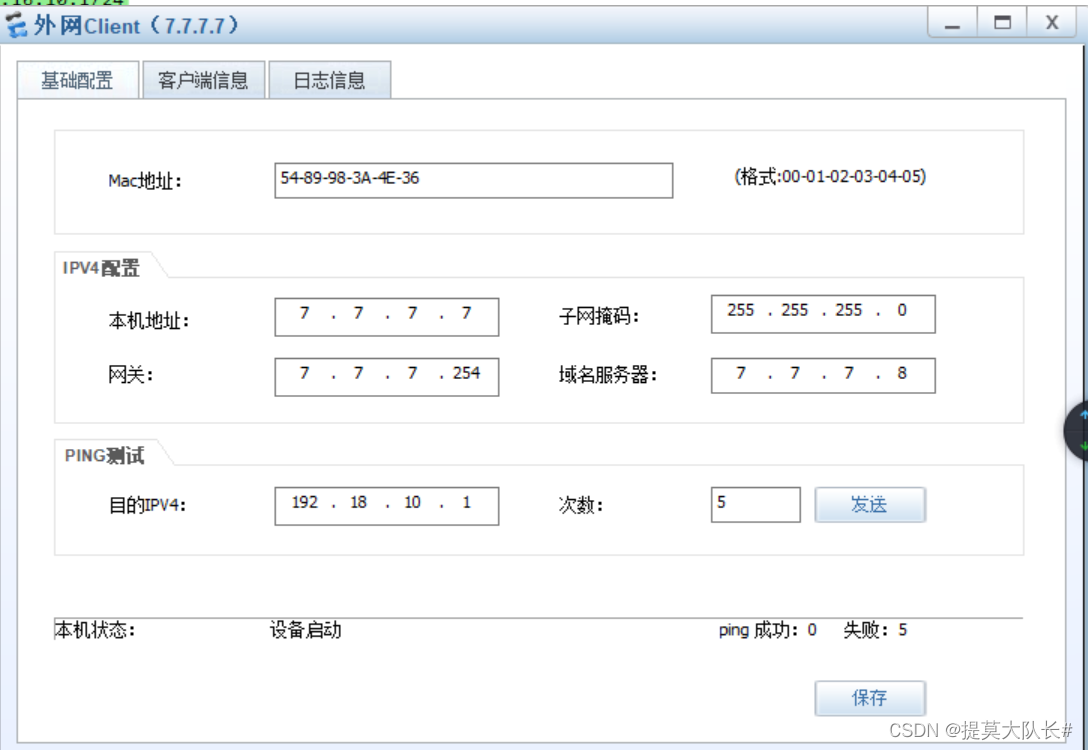

外网Client ping 总部Client

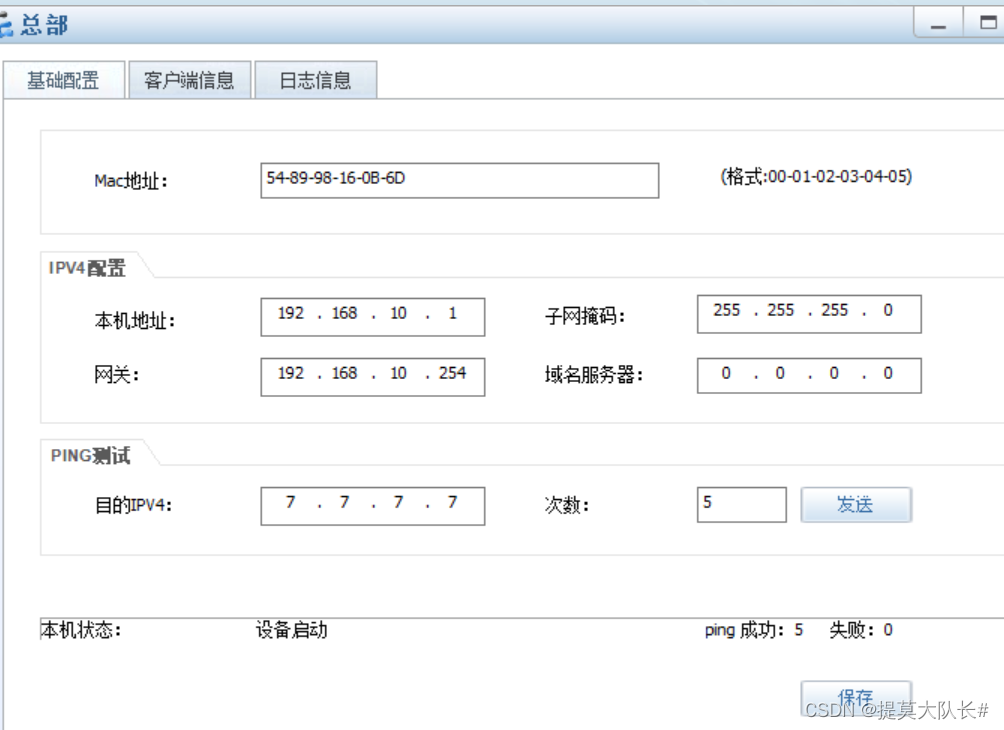

总部Client ping 外网Client


 3.6 测试域名解析是否成功

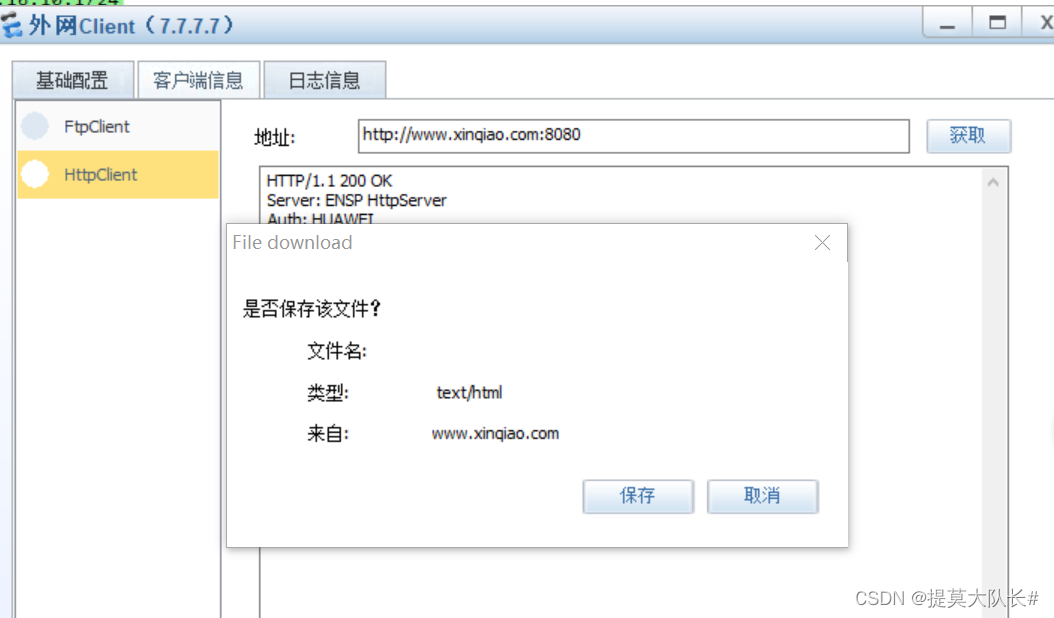

外网Clinent通过www.xinqiao.com:8080访问官网服务器

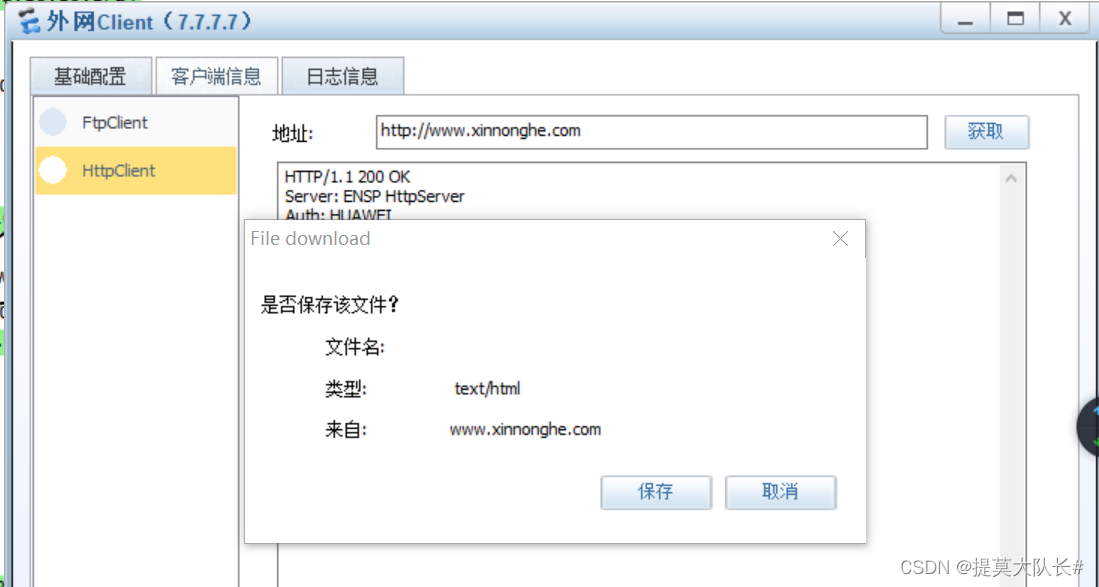

外网Clinent通过www.xinnonghe.com访问新农合服务网站


3.7 测试负载均衡算法（加权最小连接算法）

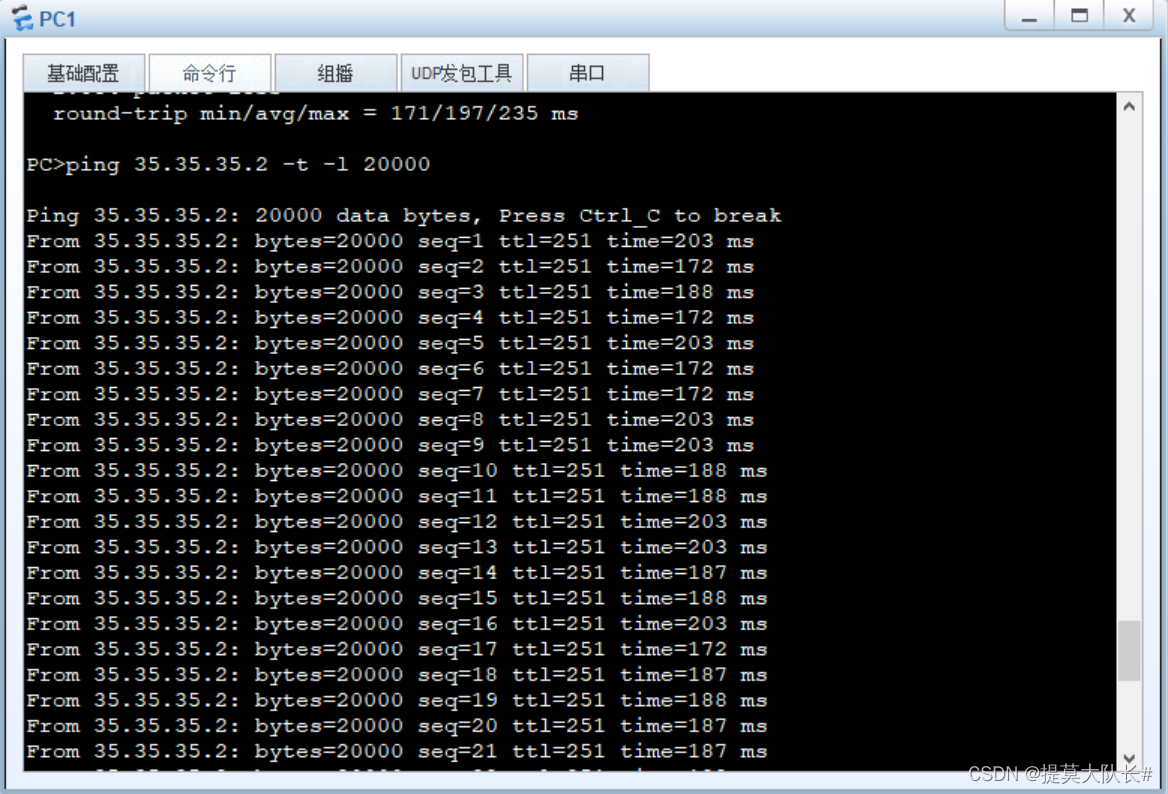

PC1长ping大包 （35.35.35.2为新农合虚拟服务器地址）

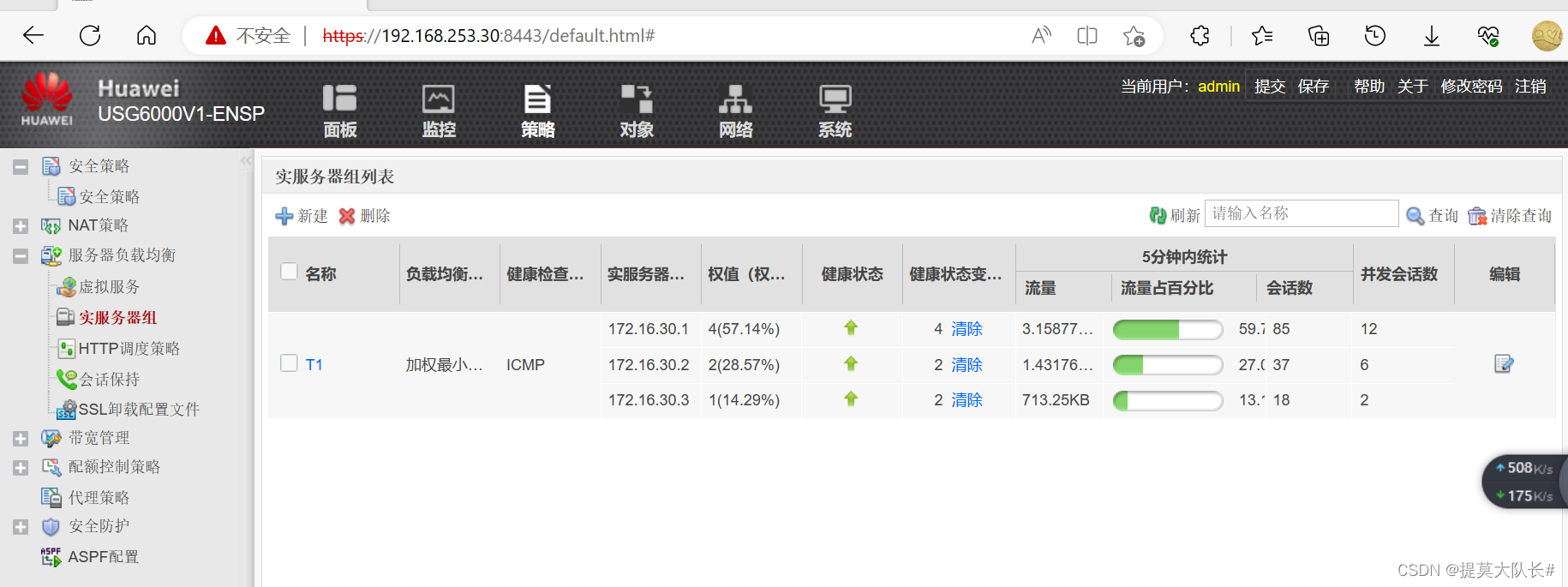

实服务器组的流量负载情况


 通过以上截图可以看出，三台物理服务器的流量负载与预设的权重比一致（4：2：1）。
