模拟集成电路设计——振荡器（三）

0.前言

        对鳌中堂视频的总结

1.频率调整

接上回，上次电路里还有电阻，实在是捞了，这里用线性区晶体管来代替电阻。

另外捏，这里提出了一种新的锁定Swing的电路，见上右图，这里opa还是负反馈，又因为opa虚短，所以M5的Vds被钳再Vdd-Vref，这里又因为后续再copy电流，所以能保证后面差分部分的swing就钳制在Vdd-Vref。注意捏，这里的M5已经有了自适应电阻的性质。他会自适应的调整自身电阻来适应外部被确定的电压和电流。

以上就是环形振荡器电路部分

环形振荡器还是不大行，一是因为RC振荡的缘故，振荡频率不会很高，二是因为电路元件太多，相噪并不是很好。

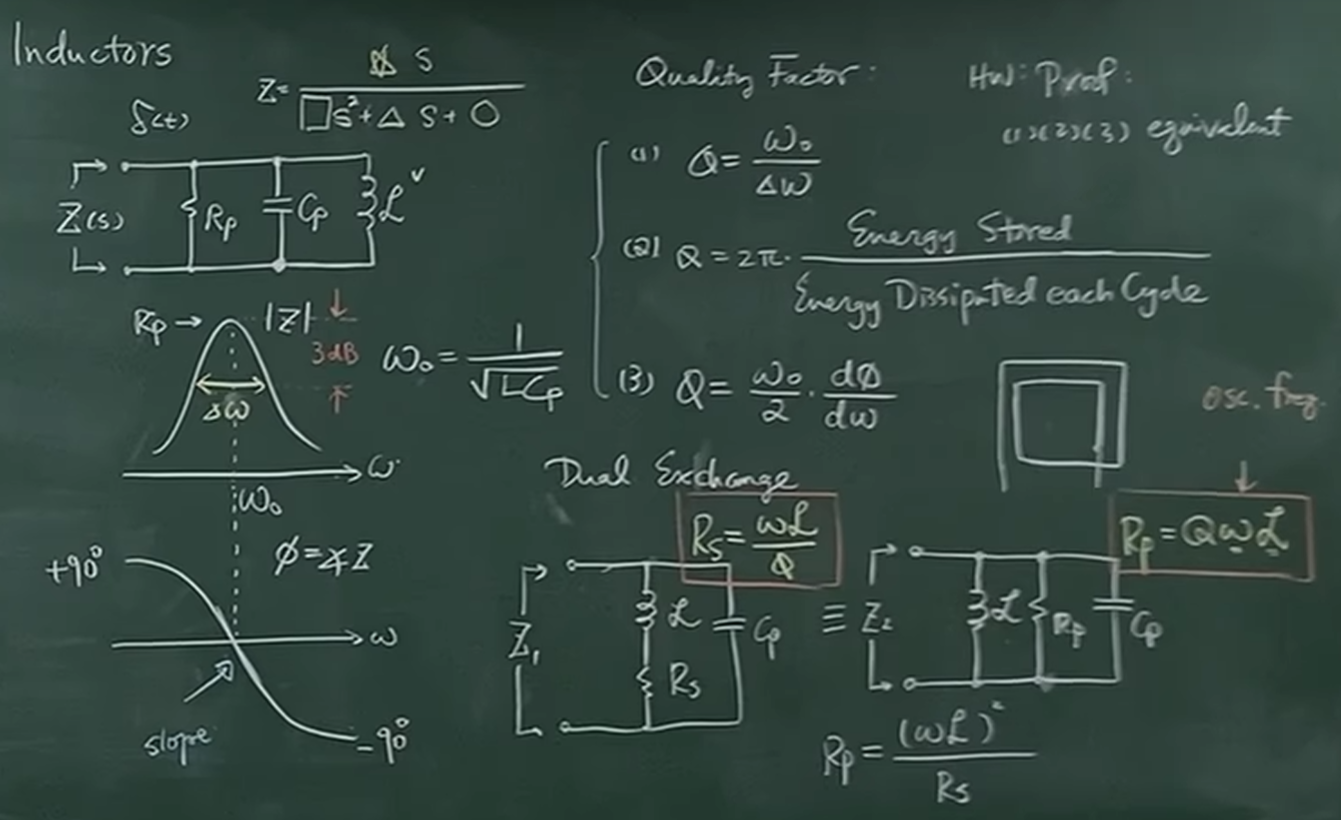

2.集成电路电感

这里的电感和高频电感一样，有R，C和L，阻抗曲线是一个尖尖，前半段是L引起的，后半段是电容引起的，相移从+90到-90。也是因为前半段是电感，后半段是电容。谐振频率就是1/根号下LC

集成电路电感最大的问题就是Q值不够高。Q值一般有三种定义，第一种是带宽定义，第二种是从能量角度定义，就是存储的能量/泄露的能量。第三种定义事图片中的公式定义。

电感的模型可以简单用右下角两个电路的表示，这两个电路是等效的，两个电路中的电阻都是人为添加进去的，公式也在图中。

缺的电容C就在后面一并连就完了，容值也没变

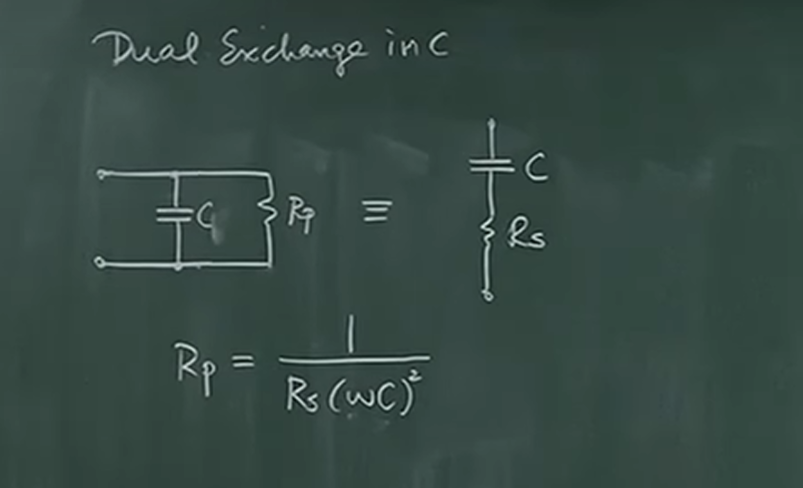

3.集成电路电容

电容和电感一样，也有相似的模型和相似的公式
