指标

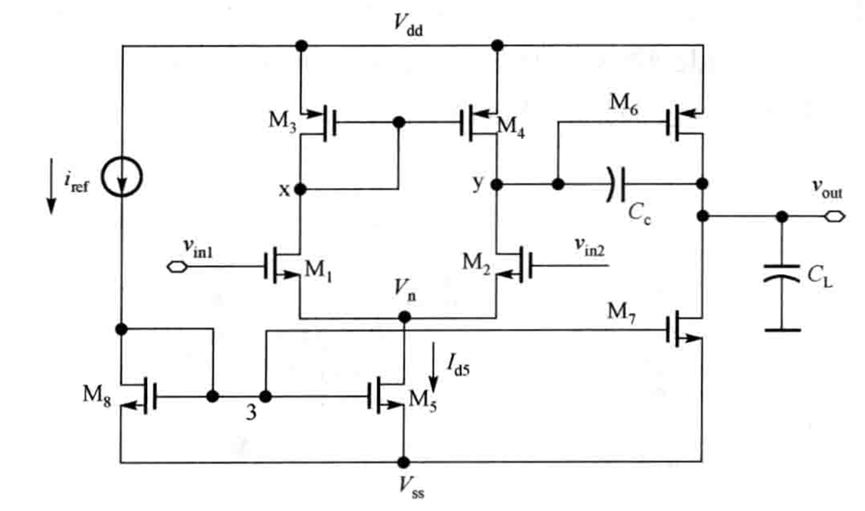

对两级运算放大器电路进行设计与仿真,电路结构如下图所示,工艺库为s家18rf
设计指标如下
电源电压 | 1.8V |
输入共模电平范围 | 0.7-1.4V |
直流增益Av | 60dB |
单位增益带宽GBW | 200MHz |
负载电容CL | 1pF |
相位裕度 | 60 |
压摆率 | 28V/us |
电路分析
如上图所示,电路是添加米勒补偿电容的二级运放,第一级为M1-M5所组成的5管差分放大器电路;第二级为M6、M7组成的CS放大器;M8复制参考电流源,为M5、M7提供必要的电流参考。另外,在电路中添加米勒补偿电容Cc会引入右半平面零点,可以选择在米勒电容Cc处串联电阻Rc进行补偿。
设计步骤
gmid扫一扫就行
注意下增益和极限频率

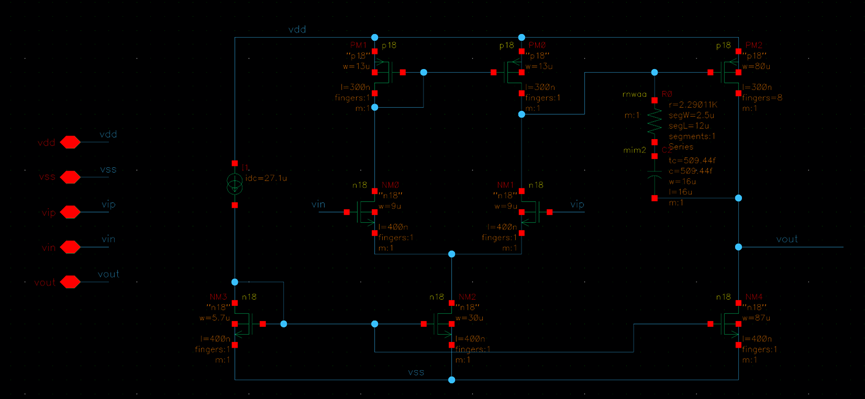

最终,电路图与所有晶体管的宽长比均如下所示:
M1,M2 | 9u/400n |
M3,M4 | 13u/300n |
M6 | 80u/300n |
M7 | 85u/400n |
M5 | 28.5u/400n |
M8 | 5.7u/400n |
参考电流Ibias | 27.1uA |
仿真测试
电源电压 | 1.8V | 1.8V |
输入共模电平范围 | 0.7-1.4V | 0.72-1.58V |
直流增益Av | 60dB | 66dB |
单位增益带宽GBW | 200MHz | 422MHz |
负载电容CL | 1pF | 1pF |
相位裕度 | 60 | 67 |
压摆率 | 28V/us | 309.9V/us |
失调电压 | - | 160uV |
输出动态范围 | - | 0-1.77V |
共模抑制比 | - | 70dB |
电源抑制比 | - | 70dB |
静态功耗 | - | 1.03mW |
