实验二 交换机和路由器的使用

实验2 交换机和路由器的使用

使用三层交换机连接两台二层交换机，每台二层交换机上连接2台pc，pc属于两个不同的vlan。利用网络命令检测验证所设计的网络，并自学模拟器数据包通讯的模拟，pc之间发送数据包进行模拟。利用设备命令在网络设备上查看mac表、配置表等。

pkt文件（速通玩家看这里）

百度网盘链接
链接：https://pan.baidu.com/s/1FCydMMUU8QN4sDaylAu5EA?pwd=2333
提取码：2333

接下来是具体的实验流程和步骤

使用一台三级交换机、两台二级交换机、四台PC完成实验内容

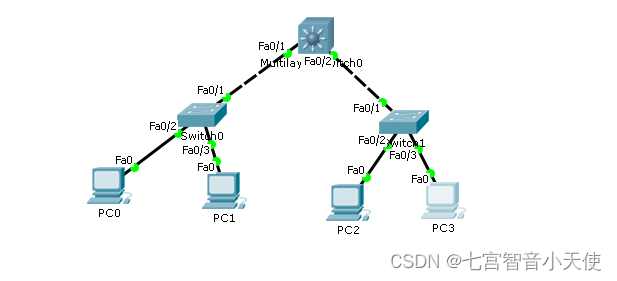

（1）拖入并连接所有的机器，如下图

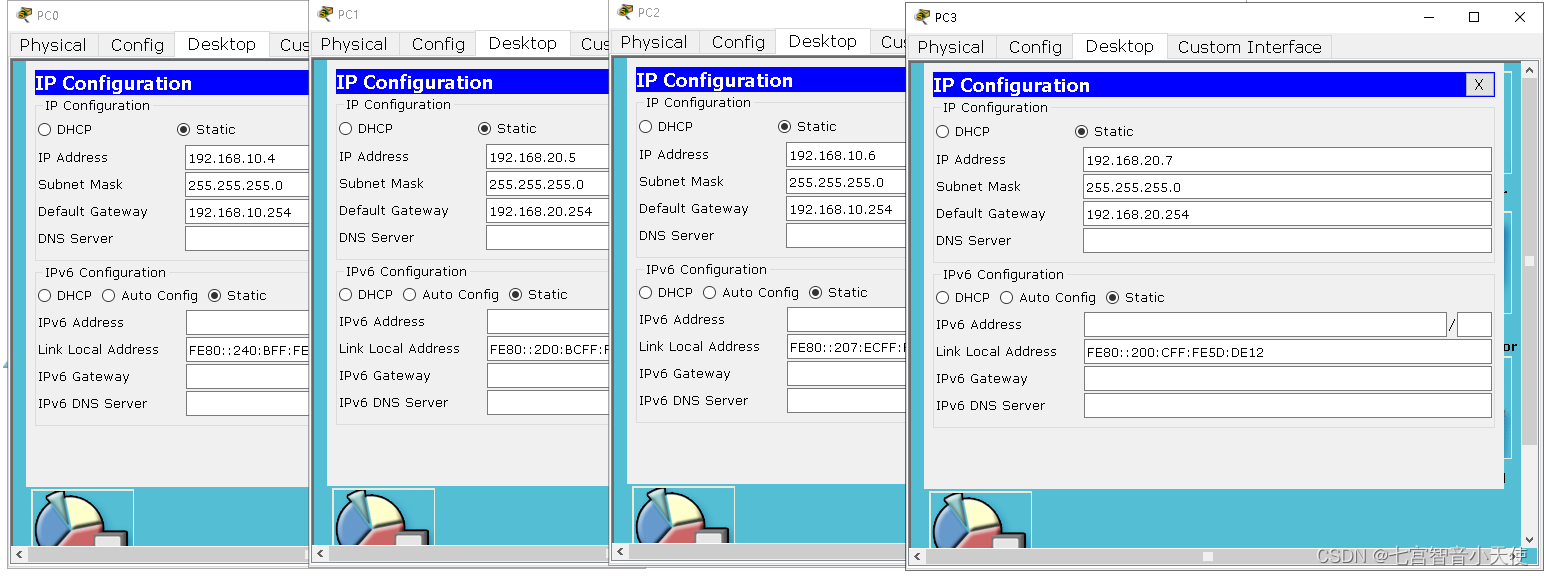

（2）配置PC的地址，如图所示

（3）配置三级交换机

en
conf t
vlan 10
exit
vlan 20
exit
int vl 10
ip address 192.168
