cisco配置三台静态路由

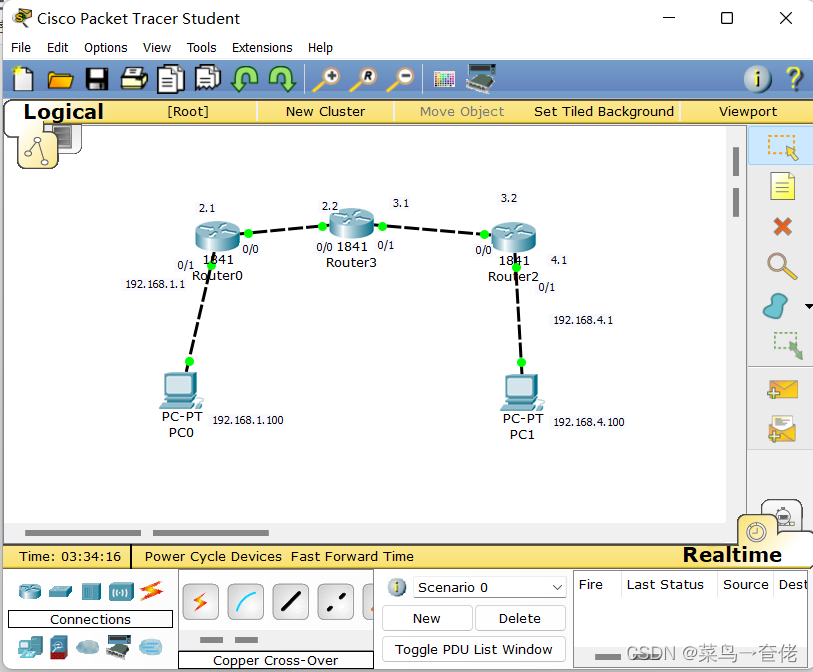

实验拓扑图

路由接口IP配置
第一台电脑网关

IP

第二台电脑网关

IP

图中route0配置过程：
enable
configure t
int f0/1
ip add 192.168.1.1 255.255.255.0
no shut
exit
int f0/0
ip add 192.168.2.1 255.255.255.0
no shut
图中route3配置过程：
enable
configure t
int f0/0
ip add 192.168.2.2 255.255.255.0
no shut
int f0/1
ip add 192.168.3.1 255.255.255.0
no shut
图中route2配置过程：
enable
configure t
int f0/0
ip add 192.168.3.2 255.255.255.0
no shut
int f0/1
ip add 192.168.4.1 255.255.255.0
no shut
三台路由器静态路由配置（重要）
对route0：
ip route 192.168.3.0 255.255.255.0 192.168.2.2
ip route 192.168.4.0 255.255.255.0 192.168.3.2
对route3：
ip route 192.168.1.0 255.255.255.0 192.168.2.1
ip route 192.168.4.0 255.255.255.0 192.168.3.2
对route2：
ip route 192.168.2.0 255.255.255.0 192.168.3.1
ip route 192.168.1.0 255.255.255.0 192.168.2.1
在每个路由中可用show ip route查看路由与谁相通
在route0中ping route2/3的接口

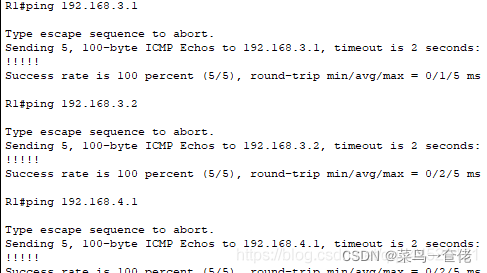

在route3中ping route2/0的接口

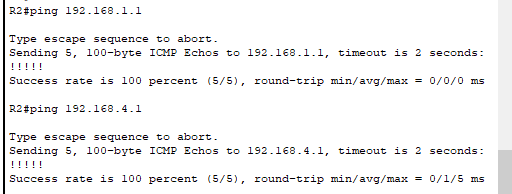

在route2中ping route0/3的接口

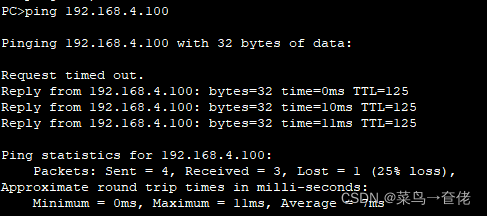

用主机0ping主机1的网关

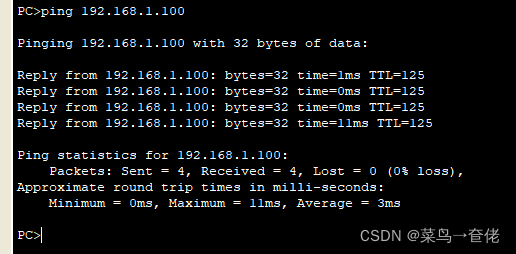

用主机1ping主机0的网关

完成！
