1. 蜂鸣器：

2. 三极管：

   （1）. 判断三极管的截至：看基极和发射极电压，如果基极低于发射级，则三极管无法导通，也就截至。
   （2）. 判断三极管的放大： 如果基极大于发射极，正常工作，则放大或者饱和。
   （3）.判断三极管的饱和：（如下图）将B区看成一个可变的电阻，开始截至时因为电不导通，电阻无穷大，后随着P级加上电压导通，处于放大状态，三条线电流E=B+C，B端电压恒定电流增大电阻变小，导致C端电压减小，最终B和C端电压相等时达到饱和 E>B+C（此时便是饱和状**态）,**因为没一个三极管放大倍数固定，所以再放大时（公式E=B+ C）相当于 电流E=倍数X电流B

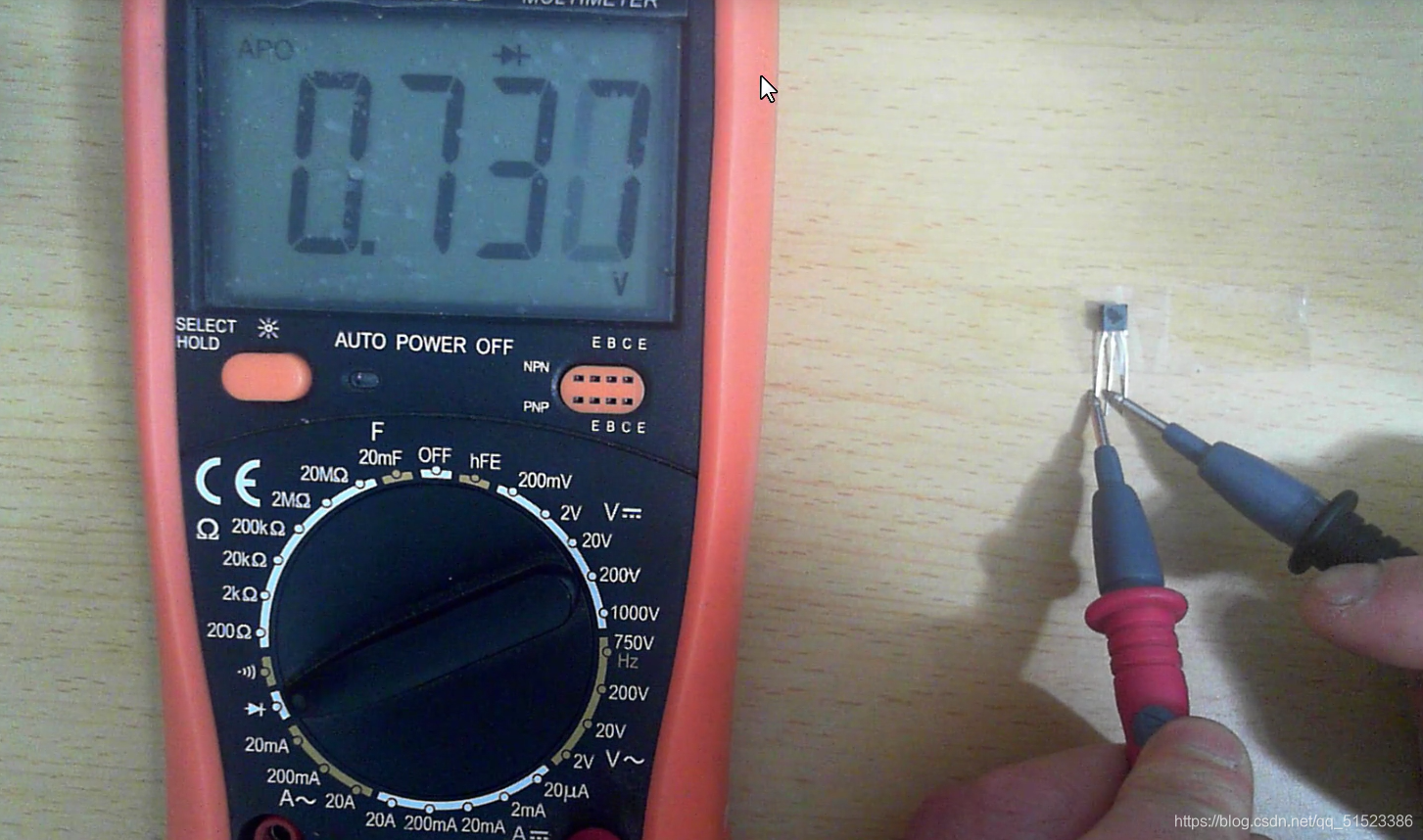

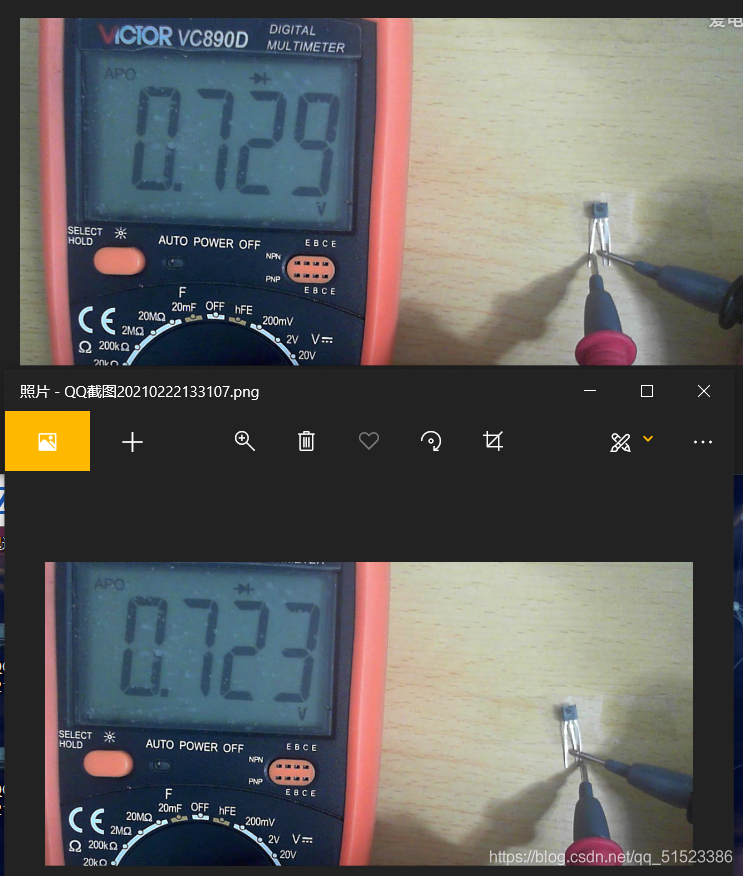

（4）. 判断三极管是PNP还是NPN型：看箭头指向，朝内为PNP，朝外NPN（有电压为P，无电压N）这个引脚两端有中间没，则为PNP型

（5）. 三极管公式及原理（如下图）：

（6）. 发射机和集电极判断（如下图）：发射级的压降略高于集电极

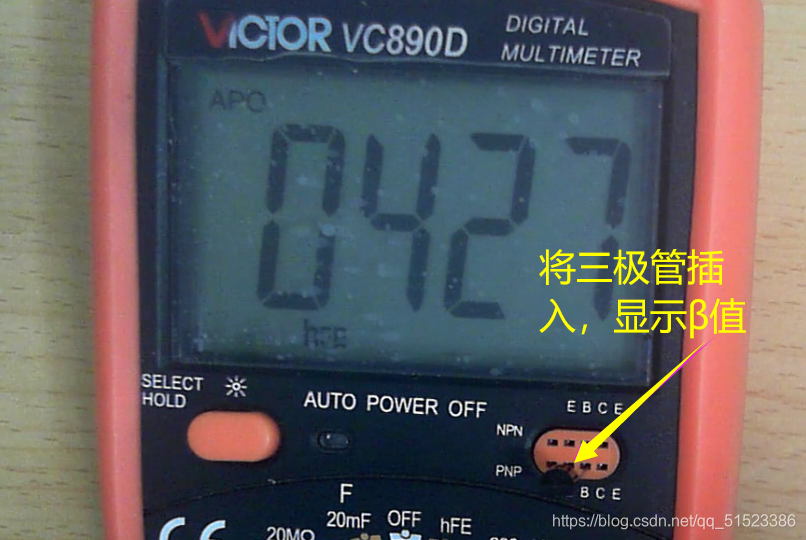

（7）. 查看β值：

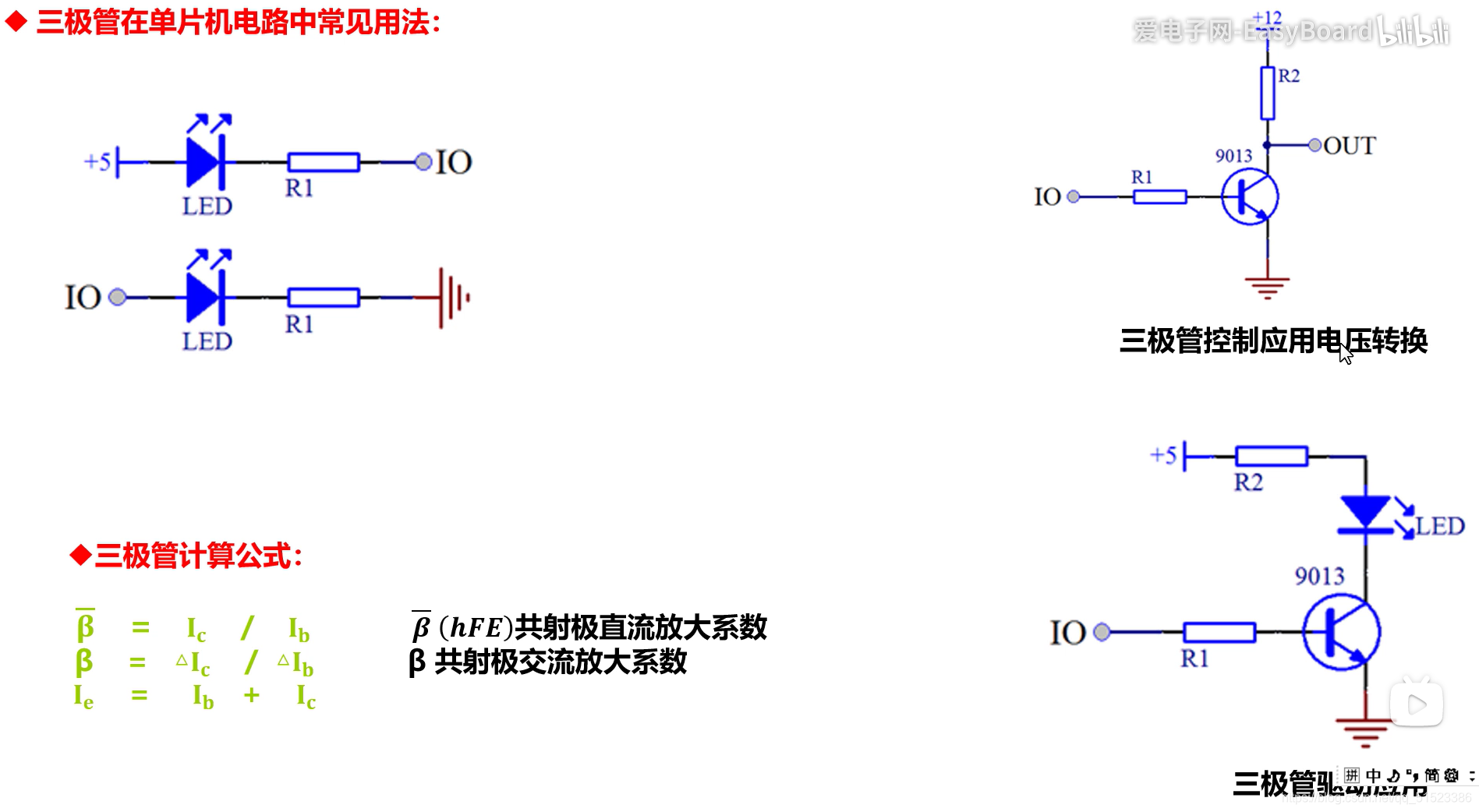

（8）.单片机电路中三极管的常见用法（如下图）：

如下图2，OUT的电压有由截止和饱和时有两种，截至12V，饱和与IO同电压，以此来控制电压转换。

图3，利用截至和饱和等效于连通和中断，来控制驱动或停止LED的发光。

(9). 牢记几个点：记住导通电压0.7V，IO口电压一般若为5V，所以只要利用公式算出电流就可以将电阻算出。

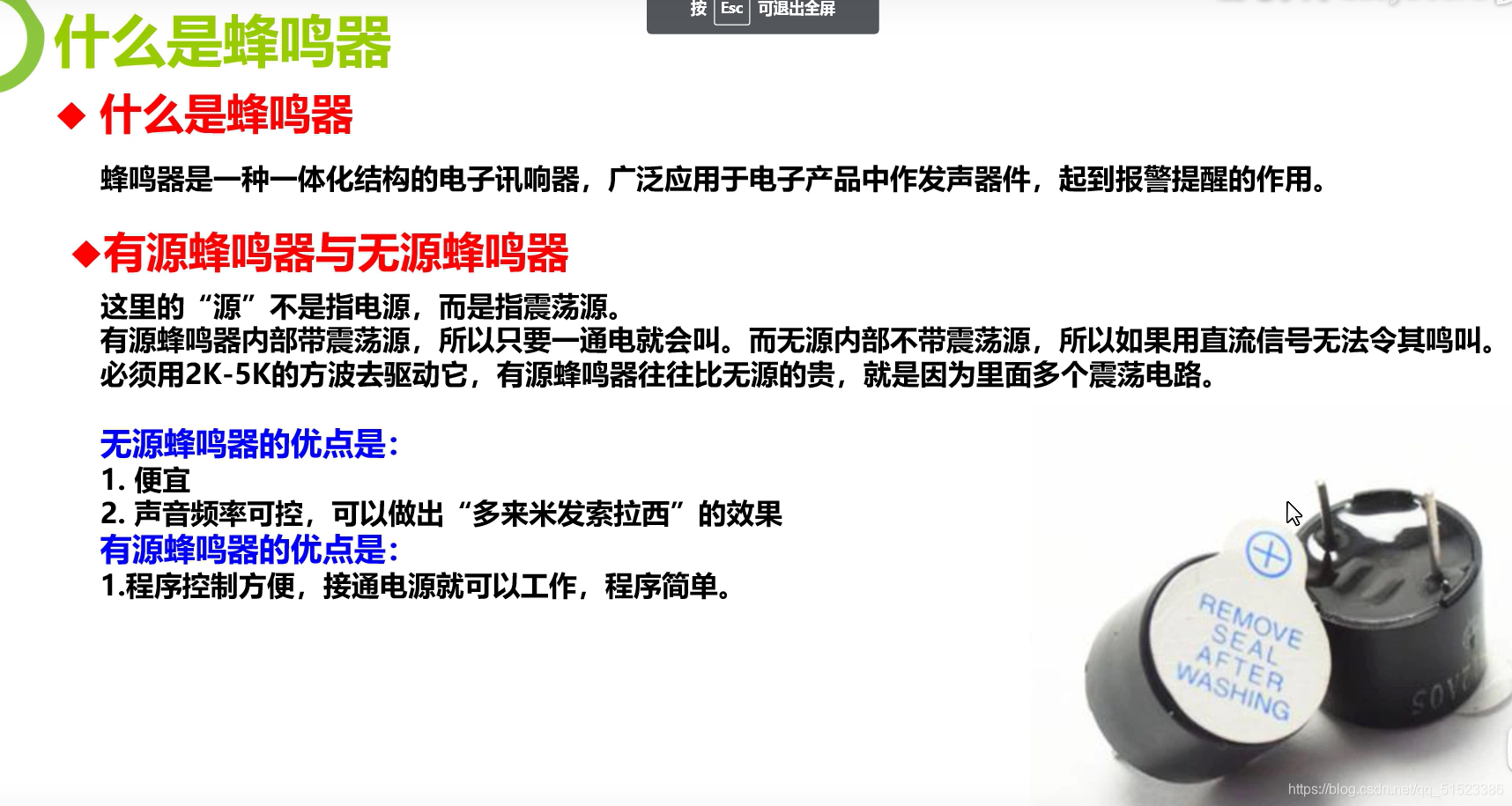

（10）. 蜂鸣器的电路原理：（如此图）先不讲芯片，只看电路。

这是本期单片机的知识分享，希望大家收获多多。
