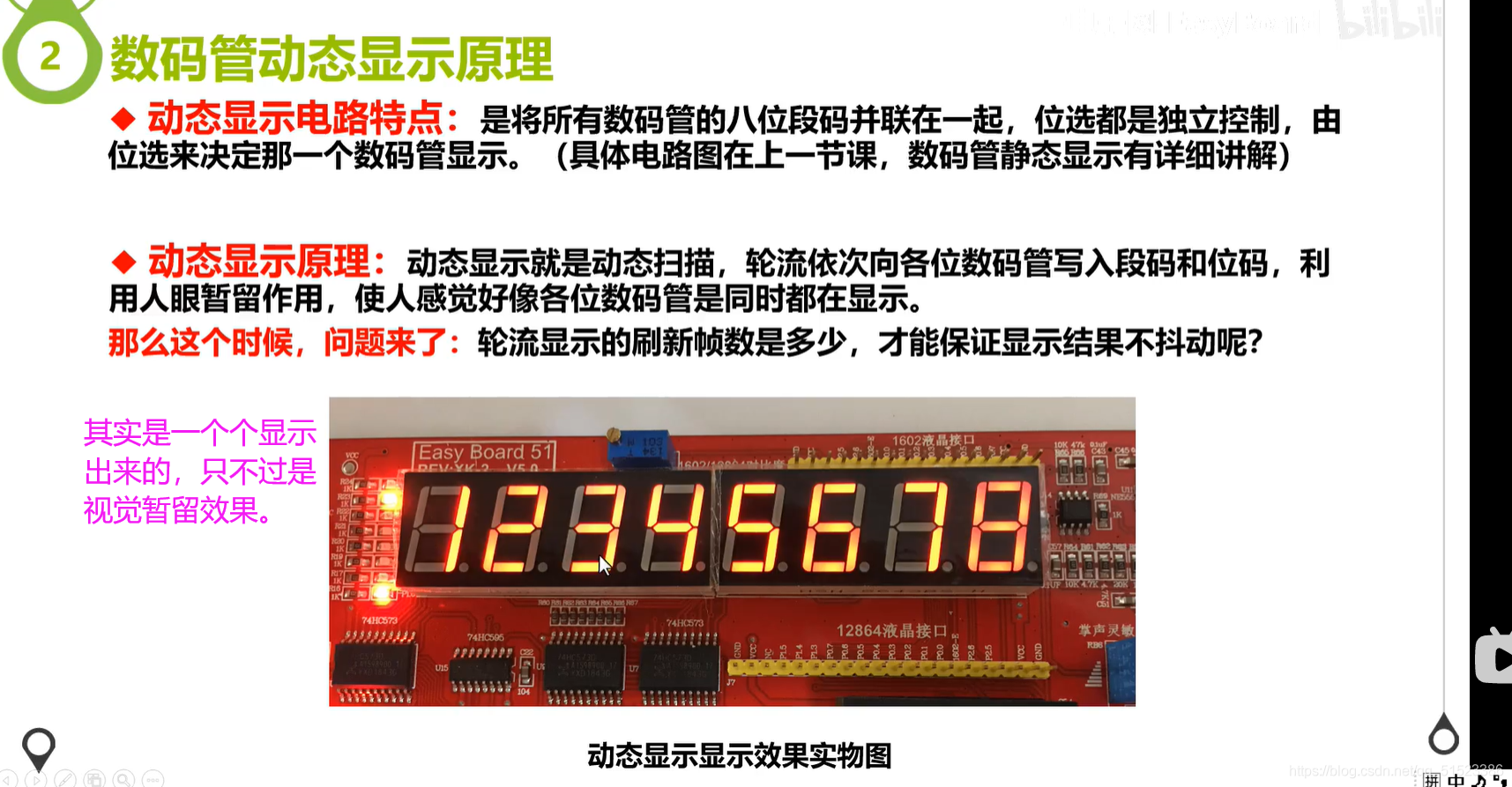

动态数码管的显示，由浅入深，原理

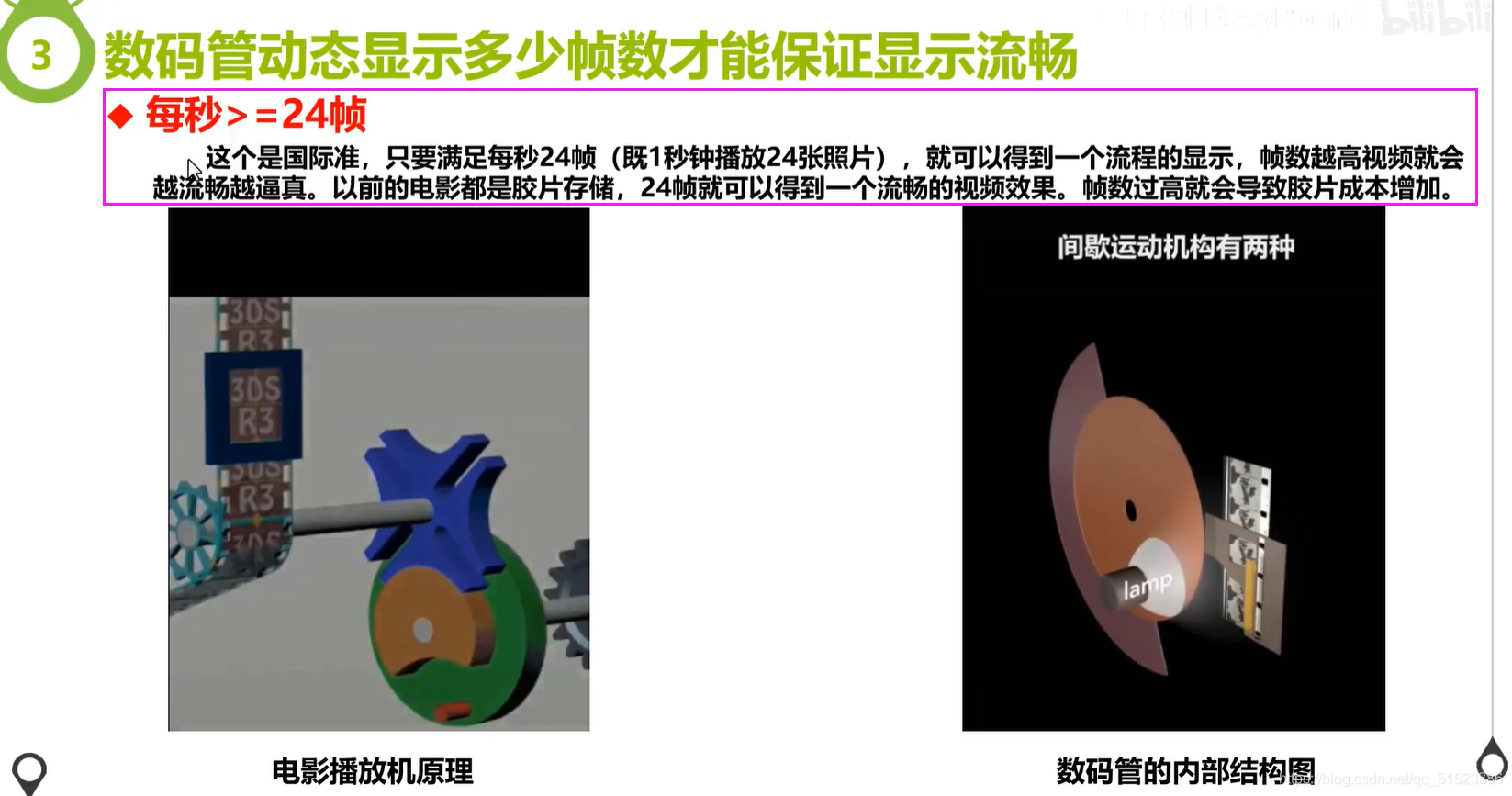

（一）视觉暂留：
在这里插入图片描述

code存储在程序存储器里，表示只读，不加code的数组存在内存里可读可写。


#include"reg52.h"

typedef signed char int8;
typedef signed int  int16;
typedef signed long  int32;
typedef unsigned char uint8;   //字符型
typedef unsigned int uint16;
typedef unsigned long uint32;

sbit duanxuan=P2^5;    //段选控制数字显示
sbit weixuan=P2^6;     //位选控制有几个或者第几个显示数字

sbit JDQ = P2 ^ 0;
sbit SHIFT_CLOCK_595 = P1 ^ 4;
sbit data_A_595 = P1 ^ 0;
sbit LATCH_CLOCK_595 = P2 ^ 3;

//自加变量，用来测试编码表
uint8 zifu_test;   //用来计数
uint8 zifu_test2;
uint8 code zifu2[19]={
   0XC0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90,0X88,0X83,0XC6,0XA1,0X86,0X8E,0X89,0X7F,0XBF};
uint8 code zifu[16]={
   0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78, 0x00,0x10,0x08,0x03,0x46,0x21,0x06,0x0e};

	void delay(uint16 x_ms)			   //延时毫秒
	{

			uint16 i,j;
			for(i=x_ms;i>0;i--)
				for(j=114;j>0;j--);
	}

	void xp74H595(uint16 dat)
	{

		uint16 i;
		for (i = 0; i < 8; i++)
		{

			data_A_595 = (dat << i) & 0X80;
			SHIFT_CLOCK_595 = 0;		//时钟上升沿
			SHIFT_CLOCK_595 = 1;
		}
		LATCH_CLOCK_595 = 0;			 //给锁存器脉冲，上升沿
		LATCH_CLOCK_595 = 1
