一、VLAN IF是什么？

VLANIF（Virtual Local Area Network Interface），是华为交换机的一个配置项，应用于三层交换机。这是一种逻辑接口，物理上不存在。

在配置好二层vlan后，三层交换机上使用vlanif命令建立对应vlan的路由，配置完成后，可以实现VLAN之间的通信。

[LSW] interface Vlan if x           //x在1-4094之间

[LSW] ip address IP地址 子网掩码     //配置IP

二、配置VLANIF接口实现VLAN间的通信实例：

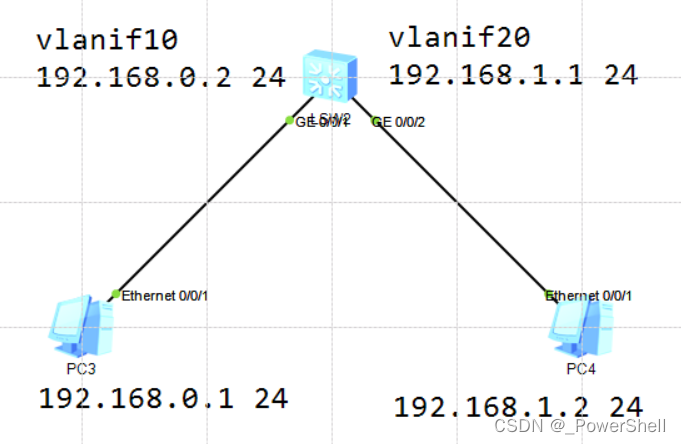

1. 拓扑

2. 配置

[LSW]vlan batch 10 20                               批量创建 VALN 10 和 VLAN 20

vlan if 10的配置
[LSW]interface  GigabitEthernet  0/0/1              进入千兆以太网接口 G 0/0/1
[LSW-GigabitEthernet0/0/1]port link-type access     配置端口链路类型位ACCESS
[LSW-GigabitEthernet0/0/1]port default  vlan  10    配置端口的默认VLAN为10
[LSW]interface  Vlanif  10                          进入VLANIF10接口
[LSW-Vlanif10]ip address 192.168.0.2 24             配置IP地址为 10.10.10.1，掩码长度为24位

vlan if 20的配置
[LSW]interface   GigabitEthernet 0/0/2              进入千兆以太网接口 G0/0/2
[LSW-GigabitEthernet0/0/2]port link-type access     配置端口的链路类型为 ACCESS
[LSW-GigabitEthernet0/0/2]port default vlan 20      配置端口的默认VLAN 为20
[LSW]interface  Vlanif  20                          进入VLANIF 20接口
[LSW-Vlanif20]ip address  192.168.1.1 24            配置IP地址位 10.10.20.1，掩码长度为24位
