打灰哥复习数电的Day 1

今日对数电、计算机组成原理简单的复习回顾一下，寻找最初的回忆，明天回顾一下PCB基础。

有错误还请各位工程师指正！！！

Task  1:数电知识点总结

        1.基础逻辑门电路：

                与门（有0得0，全1为1）、或门（有1得1，全0为0）、非门（取反）、与非门（有0为1，全1为0）、或非门（有1得0，全0为1）、异或门（不同为1，相同为0，）、同或门（相同为1，不同为0）。

        2.运算器：

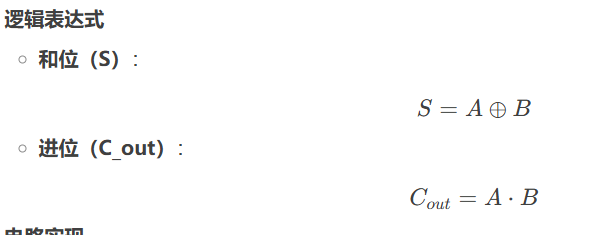

                a.半加器：是数字电路中最基础的逻辑单元，但是功能有限，实现两个单二进制位的加法运算，且不考虑进位的输入

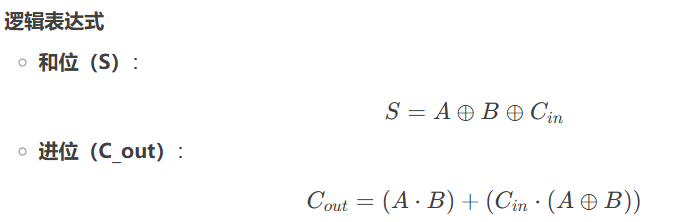

                b.全加器：使用半加器实现一位全加器，全加器用于对三个二进制位进行加法运算，包括两个加数和一个来自低位的进位输入。



        3.SR锁存器：

                 对于SR锁存器来说，两种构成的方式功能基本相同，下面简单地介绍一下这两种构成的方式。

             （1）两个或非门构成：高电平有效：S R Q Q'

          00保持不变，1010（S为置1端），0101（R为清零端），11没有意义

             （2）两个与非门构成：低电平有效：S' R' Q Q'

          00没有意义，1001（R为清零端），0110（S为置1端），11保持不变。

        4.D触发器（边沿触发）

                Q'=D

Task  2:计算机组成原理知识点总结

        （1）计算机组成部分：算术逻辑单元（运算器、ALU）、控制器（CU），主存储器（内存、RAM）、输入输出系统（I/O）；

        （2）程序存储：

冯诺依曼架构：指令和数据共用内存；指令顺序执行。

哈佛架构：指令和数据分别存储在不同内存。

        （3）现代计算机组成：CPU（中央处理器）、GPU（图像处理器）、MCU（微控制器）、MPU（微处理器）

        （4）中央处理器：算术逻辑单元、控制器、寄存器、高速缓存

        （5）主存储器：

RAM：随机访问存储器，断电丢失；静态RAM（SRAM），动态RAM（DRAM）

ROM：只读存储器，断电不丢失。

        （6）三大总线：数据总线、地址总线、控制总线

        （7）程序周期：取指令---译码---执行

下班下班！好好生活！
