Android App 创建、编码、打包、安装、启动流程

了解Android应用的结构对您很有帮助。Android应用由活动（Activities）、布局（Layouts）、服务（Services）、广播接收器（Broadcast Receivers）和内容提供器（Content Providers）等组件组成。学习这些组件的功能和交互方式将为您的APP开发奠定坚实基础。

学习XML布局：

Android使用XML文件来定义应用的布局。学习XML布局语言可以让您创建用户界面，安排各种UI元素的位置和样式。

编写第一个APP：

现在，您已经准备好编写您的第一个Android APP了。通过Android Studio创建一个新项目，并开始编写代码。您可以创建简单的“Hello World”APP，然后逐步增加更多功能和交互性。

掌握Android API和SDK：

Android提供了丰富的API（应用程序接口）和SDK（软件开发工具包），包含了各种功能和服务。学习如何使用这些API和SDK将为您的APP开发带来更多可能性。

测试与调试：

在开发过程中，经常进行测试和调试是必不可少的。您可以在模拟器上测试APP，也可以将APP安装在真实的Android设备上进行测试。

这个过程不仅涉及技术层面的学习和实践，还包括对Android开发环境的熟悉、编程语言的学习、应用结构的理解、布局设计以及调试测试等各个环节。通过逐步完成这些步骤，开发者可以顺利地完成从零到一的Android App创建过程。

编码流程

Android 应用编译是将开发者编写的 Java 或 Kotlin 代码转化为 Android 可执行的 Dalvik 字节码的过程。

编译流程如下：

Android 应用编译流程包括以下几个主要步骤：

代码编译：将 Java 或 Kotlin 代码编译为字节码。
资源处理：处理应用的资源文件。
打包：将编译后的字节码和资源文件打包成 APK 文件。
签名：对 APK 文件进行数字签名，以确保应用的完整性和安全性。

代码编译

代码编译是将开发者编写的 Java 或 Kotlin 代码转化为 Android 可执行的 Dalvik 字节码的过程。Android 开发工具提供了编译器将 Java 或 Kotlin 代码编译为字节码。在 Android Studio 中，可以使用 Gradle 构建工具来自动完成代码编译。

简单的 Java 代码示例：

public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}

资源处理

资源处理是处理应用的资源文件的过程，包括图片、布局文件、字符串等。资源文件通常存储在 res 目录下，Android 开发工具将这些资源文件编译为二进制格式，方便应用在运行时加载和使用。

简单的布局文件示例：

<LinearLayout xmlns:android="
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
    android:id="@+id/textView"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Hello World!" />

</LinearLayout>

打包

打包是将编译后的字节码和资源文件打包成 APK 文件的过程。APK 文件是 Android 应用的安装包，其中包含了应用的所有组件以及资源文件。通过打包，可以将应用发布到各个 Android 设备上进行安装和使用。

签名

签名是对 APK 文件进行数字签名的过程，以确保应用的完整性和安全性。数字签名由开发者的私钥生成，可以保证 APK 文件在传输和安装过程中没有被篡改。Android 系统会验证 APK 文件的签名信息，以确保应用的安全性。

类图

以下是 Android 应用编译的类图示例：

上述类图展示了一个简单的 Android 应用中的主活动类 MainActivity 及其继承自 AppCompatActivity 的关系。

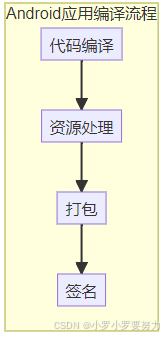

流程图

以下是 Android 应用编译的流程图示例：

上述流程图展示了 Android 应用编译的基本流程，包括代码编译、资源处理、打包和签名等步骤。

总结

Android 应用编译是将开发者编写的 Java 或 Kotlin 代码转化为 Android 可执行的 Dalvik 字节码的过程。

打包流程

Android App打包是将开发完成的Android应用程序转化为可安装的APK文件的过程。

下面是整个Android App打包的流程：

确定开发环境和工具
创建一个Android项目
编写和测试代码
配置构建参数
打包生成APK文件
安装和测试应用

确定开发环境和工具

在开始之前，你需要确保你已经安装了以下开发环境和工具：

Android Studio：用于开发Android应用程序的集成开发环境(IDE)。
Android SDK：包含了Android开发所需的各种工具和库。

创建一个Android项目

在Android Studio中创建一个新的Android项目。这可以通过选择"File" -> “New” -> "New Project"来完成。在创建项目的过程中，你需要设置项目的名称、包名、目标Android版本等。

编写和测试代码

在项目创建完成后，你可以开始编写和测试你的Android应用程序代码。这包括编写Java代码、布局文件和资源文件等。

配置构建参数

在打包之前，你需要配置构建参数，以指定应用程序的一些基本信息。这可以在项目的build.gradle文件中完成。

下面是一个示例的build.gradle文件：

android {
    compileSdkVersion 30
    buildToolsVersion "30.0.3"

    defaultConfig {
        applicationId "com.example.myapp"
        minSdkVersion 21
        targetSdkVersion 30
        versionCode 1
        versionName "1.0"
    }

    // 其他配置项...
}

在上述代码中，你需要根据你的应用程序的要求来配置各个参数，如applicationId表示应用程序的包名，minSdkVersion表示最低支持的Android版本，versionCode和versionName表示应用程序的版本信息。

打包生成APK文件

当你的应用程序代码编写完成后，你可以开始进行打包操作。首先，在Android Studio的工具栏中选择"Build" -> “Build Bundle(s) / APK(s)” -> “Build APK(s)”。这将生成一个APK文件。

安装和测试应用

生成的APK文件可以通过多种方式进行安装和测试，例如：

将APK文件手动拷贝到Android设备中，然后在设备上进行安装。
使用Android Studio提供的"Run"按钮来自动安装和运行应用程序。

以上就是Android App打包的基本流程。通过按照上述步骤进行操作，你可以将你的Android应用程序成功打包成可安装的APK文件。

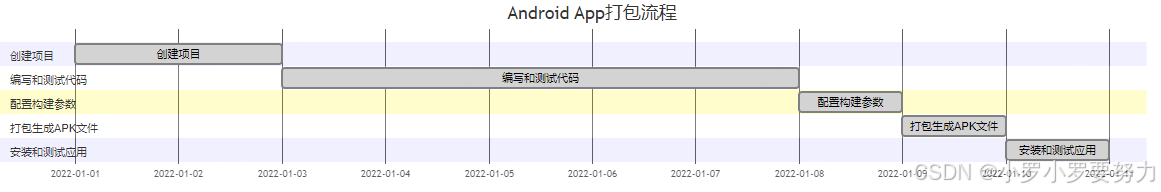

下面是一个甘特图，展示了Android App打包流程的时间安排：

安装流程

在安装APK之前，我们需要确保设备的ADB（Android Debug Bridge）连接正常，并且具有适当的文件权限。

应用安装涉及到如下几个目录：

system/app 系统自带的应用程序，无法删除

data/app 用户程序安装的目录，有删除权限。安装时把apk文件复制到此目录

data/data 存放应用程序的数据

Data/dalvik-cache 将apk中的dex文件安装到dalvik-cache目录下(dex文件是dalvik虚拟机的可执行文件,其大小约为原始apk文件大小的四分之一)

安装过程：

复制APK安装包到data/app目录下，解压并扫描安装包，把dex文件(Dalvik字节码)保存到dalvik-cache目录，并data/data目录下创建对应的应用数据目录。

卸载过程：

删除安装过程中在上述三个目录下创建的文件及目录。

Android应用安装的四种方式：

1.系统应用安装：开机时完成，没有安装界面 2.网络下载应用安装：通过market应用完成，没有安装界面 3.ADB工具安装：没有安装界面。 4.第三方应用安装：通过SD卡里的APK文件安装，有安装界面，由packageinstaller.apk应用处理安装及卸载过程的界面。

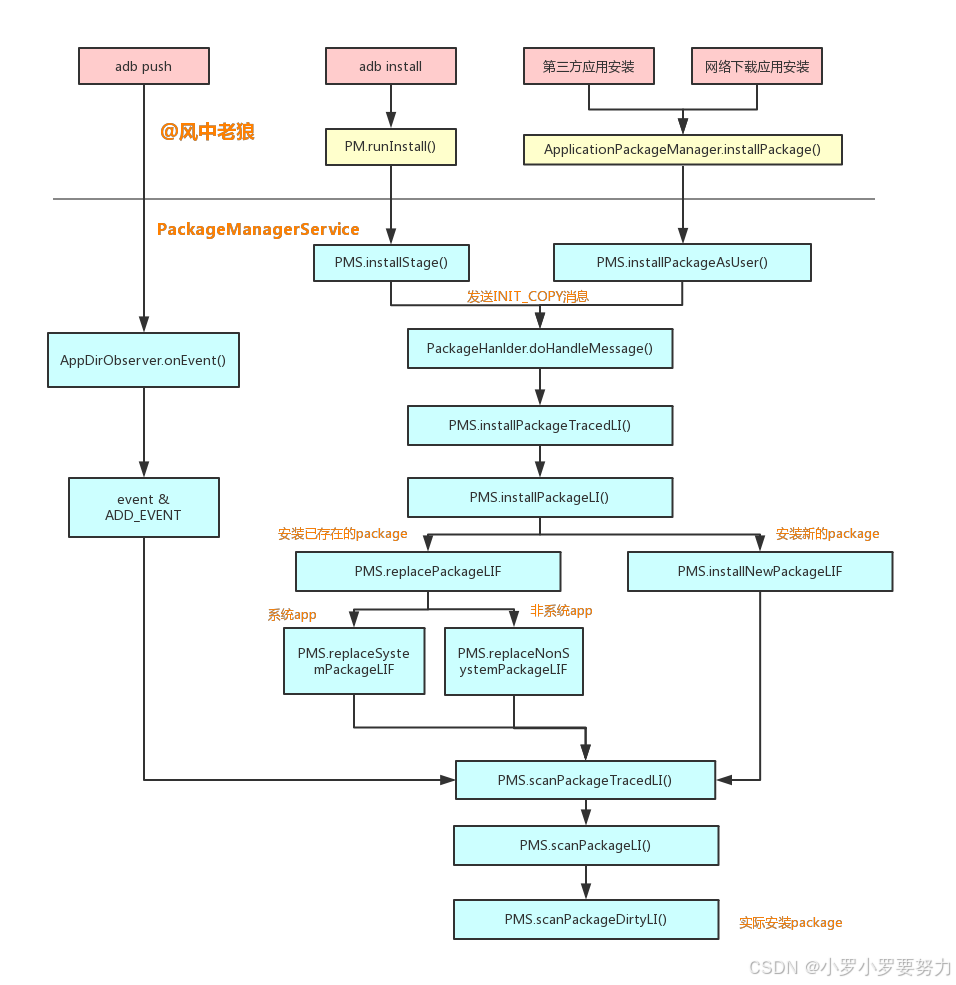

安装流程图

APK文件结构

APK(Android Package)，可以看做是一个zip压缩包，可以通过解压缩工具解开，其文件结构如下：

目录 or 文件	描述
assert	存放的原生资源文件,通过AssetManager类访问
lib	native库文件
META-INF	存放签名信息，用来保证APK包的完整性和系统的安全。系统安装APK时，应用管理器会按照对应算法对包里文件做校验，如果校验结果与META-INF中内容不一致，则不会安装这个APK。
res	种资源文件系统会在R.java里面自动生成该资源文件的ID，所以访问这种资源文件比较简单，通过R.XXX.ID即可
AndroidManifest.xml	每个应用都必须定义和包含，描述应用的名字、版本权限、引用的库文件等信息。apk中的AndroidManifest.xml经过压缩，可以通过AXMLPrinter2工具解开。
classes.dex	是JAVA源码编译后生成的JAVA字节码文件。但Android使用的dalvik虚拟机与标准的JAVA虚拟机不兼容，dex文件与class文件相比，不论是文件结构还是opcode都不一样。
resources.arsc	编译后的二进制资源文件。

安装APK

安装应用程序，最常用的方法就是在PC上运行命令adb install 加APK的文件路径，回车等待Android设备安装完成，安装成功命令行会显示Success。那么其内部是怎样的一个过程呢？

将APK包push到手机

首先，adb会将PC端的APK文件push到Android设备的/data/local/tmp目录下，一些手机会将拷贝的进度反馈给adb客户端，于是PC上的命令行会展示拷贝的进度。

执行pm命令

PC端的adb程序会向Android端的adbd发送shell:pm命令，于是adbd会向系统的PackageManagerService（PMS）进程发送消息，通知其安装apk包。这里可以有两个理解：

理解一：我们平常也可以在adb shell上执行pm命令与PMS交互，那么pm应该是个独立的进程，adbd执行pm命令，是启动了pm这个进程，这个进程再向PMS进程发送消息，通知其安装APK。

理解二：adbd直接向PMS进程发送消息，通知其安装APK。

不知哪个正确，这个有待继续研究。

触发安装过程

PMS首先将APK包拷贝到另外一个目录/data/app，这个目录是非系统应用的apk存放的目录，与之相对应的，系统应用的apk存放的目录是/system/frameworks、/system/app和/vendor/app。

PMS内部有个AppDirObserver类，其监听着/data/app目录的变化，当apk被复制到/data/app目录之后，该类随即触发PMS对APK进行解析。

APK的解析

我们可以先想想，Android系统是如何启动一个APP的？比如点击屏幕上的应用图标，然后一个Activity就被启动了。这个过程中，桌面程序Launcher先是向ActivityManagerService（AMS）进程发送了一个Intent，AMS随即会将这个Intent扔给PMS，PMS则解析这个Intent得到Activity的信息给到AMS，然后AMS会启动一个空进程，并通知该进程创建该Activity。那么PMS为什么会有这个Activity的信息呢？

这就是PMS解析APK要做的事情了，而解析APK的时机又要分成两种场景：

系统启动时解析APK

Android系统在启动的时候，会启动一个system_server进程，这个进程驻留着系统多个重要的服务，其中便包含了与APK最相关的PackageManagerService服务，这个服务在启动的时候，会扫描Android系统中几个目标文件夹中的APK，对每个APK进行解析。

安装过程中解析APK

安装一个apk的过程，PMS也会对这个APK进行解析，其调用的是PackageManagerService.java的scanPackageLI()方法，其实在系统启动时扫描全部apk的过程也是调用该方法。

可以这样理解，系统启动的时候，是解析已经安装的所有APK，而安装单个APK时，则是用同样的方法解析这个APK，过程是一样的。

解析APK具体做的是什么事情呢？

以下是详细的步骤和相关命令说明：

开机后连上网线

首先确保设备已经连接到网络。通过网线连接设备后，可以通过以下步骤查看设备的IP地址。

查看网线的IP地址

打开命令行终端（CMD）输入以下命令查看设备的IP地址：

adb shell ifconfig

检查ADB连接

在CMD中输入以下命令，检查是否能连接到设备：

adb devices

如果设备列表中显示了连接的设备，说明ADB连接正常。

修改文件权限

在某些情况下，我们需要修改设备中文件或目录的权限以便进行后续操作。以下是详细步骤：

步骤

adb root - 以root权限重启ADB守护进程
```
adb root
```
adb remount - 将设备的/system分区重新挂载为可读写权限
```
adb remount
```
adb shell - 在连接的设备上打开一个命令行界面

adb shell

cd /system/app - 进入系统应用目录

chmod 0 XbhSetting - 将XbhSetting文件权限改为0

chmod 0 XbhSetting

reboot - 重启设备

连接IP：设备重启后，重新通过ADB连接设备的IP地址

安装APK

adb install [APK文件的路径]

启动流程

App启动流程分为2个部分：

一个是系统开机，拉起Launcher APP。
另一个流程分为Launcher APP点击桌面应用图标，然后启动APP。

安卓的启动流程大致分为几个阶段。

BootRom：启动电源以及系统启动。

当电源按下时，引导芯片代码从预定义的地方（固化在ROM中）开始执行。加载引导程序BootLoader到RAM，然后执行。

引导程序Bootloader

引导程序BootLoader是在android操作系统开始运行前的一个小程序，他的主要作用是把系统OS拉起来并运行。

Linux kernel启动

当内核启动时，设置缓存、被保护存储器、计划列表、加载驱动。当内核完成系统设置时，它首先在系统文件中寻找init.rc文件，并启动init进程。

init进程启动

初始化和启动属性服务，并且启动Zygote进程。

Zygote进程启动

创建Java虚拟机并为Java虚拟机注册JNI方法，创建服务器端Socket，启动SystemServer进程。

systemserver进程启动

启动Binder线程池和SystemServiceManager，并且启动各种系统服务。

Launcher进程启动

被SystemServer进程启动的AMS会启动Launcher，Launcher启动后会将已安装应用的快捷图标显示到界面上。

1.1、冷启动和热启动

冷启动：当启动应用时，后台没有该应用的进程，这时系统会重新创建一个新的进程分配给该应用，然后再根据启动的参数，启动对应的进程组件，这个启动方式就是冷启动。
热启动：当启动应用时，后台已有该应用的进程（例：按back键、home键，应用虽然会退出，但是该应用的进程是依然会保留在后台，可进入任务列表查看），所以在已有进程的情况下，这种启动会从已有的进程中来启动对应的进程组件，这个方式叫热启动。

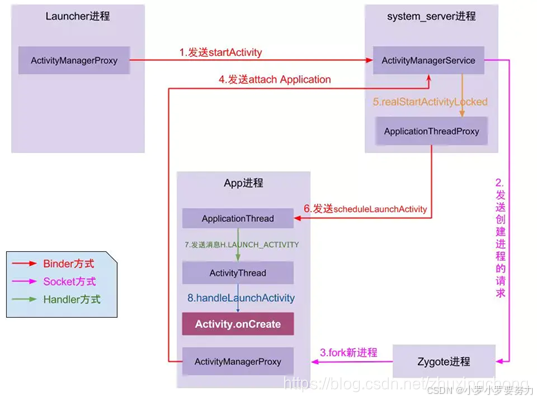

1.2、启动架构图：

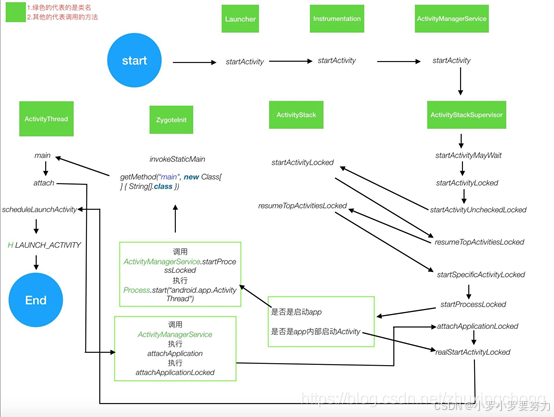

启动流程

①点击桌面App图标，Launcher进程采用Binder IPC向system_server进程发起startActivity请求；

②system_server进程接收到请求后，向zygote进程发送创建进程的请求；

③Zygote进程fork出新的子进程，即App进程；

④App进程，通过Binder IPC向sytem_server进程发起attachApplication请求；

⑤system_server进程在收到请求后，进行一系列准备工作后，再通过binder IPC向App进程发送scheduleLaunchActivity请求；

⑥App进程的binder线程（ApplicationThread）在收到请求后，通过handler向主线程发送LAUNCH_ACTIVITY消息；

⑦主线程在收到Message后，通过发射机制创建目标Activity，并回调Activity.onCreate()等方法。

⑧App便正式启动，开始进入Activity生命周期，执行完onCreate/onStart/onResume方法，UI渲染结束后便可以看到App的主界面。

主要类介绍

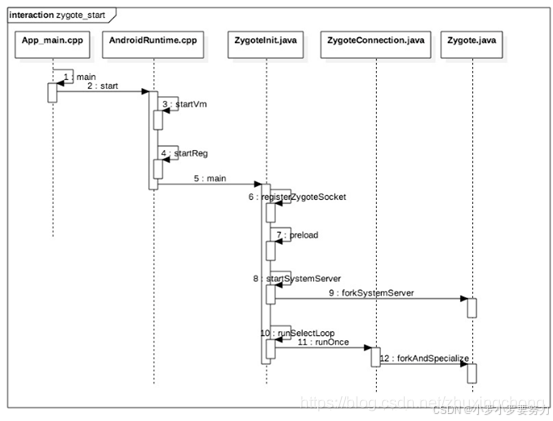

2.1、zygote

zygote意为“受精卵“。Android是基于Linux系统的，而在Linux中，所有的进程都是由init进程直接或者是间接fork出来的，zygote进程也不例外。

Android系统zygote是一个进程的名字。Android是基于Linux System的，当你的手机开机的时候，Linux的内核加载完成之后就会启动一个叫“init“的进程。在Linux System里面，所有的进程都是由init进程fork出来的，我们的zygote进程也不例外。

App:

● 一个单独的dalvik虚拟机 ● 一个单独的进程

系统里面的第一个zygote进程运行之后，在这之后再开启App，就相当于开启一个新的进程。而为了实现资源共用和更快的启动速度，Android系统开启新进程的方式，是通过fork第一个zygote进程实现的

2.2、System_server

SystemServer也是一个进程，而且是由zygote进程fork出来的。知道了SystemServer的本质，这个进程是Android Framework里面两大非常重要的进程之-—另外一个进程就是上面的zygote进程。SystemServer非常重要,因为系统里面重要的服务都是在这个进程里面开启的，比如ActivityManagerService、PackageManagerService、WindowManagerService

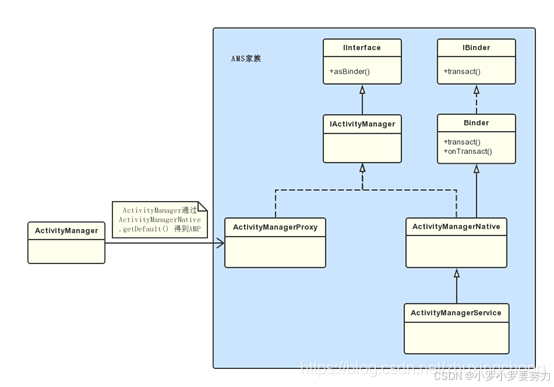

2.3、ActivityManagerService

ActivityManagerService，简称AMS，服务端对象，负责系统中所有Activity的生命周期。ActivityManagerService进行初始化的时机很明确，就是在SystemServer进程开启的时候，就会初始化ActivityManagerService。

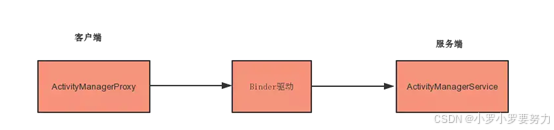

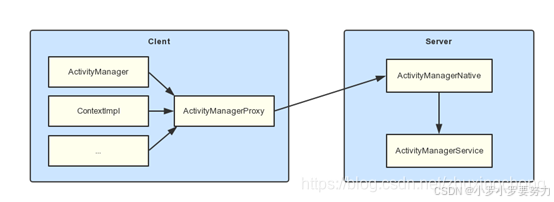

下面介绍下Android系统里面的服务器和客户端的概念。

App与AMS通过Binder进行IPC通信，AMS(SystemServer进程)与zygote通过Socket进行IPC通信

Instrumentation和ActivityThread

每个Activity都持有Instrumentation对象的一个引用，但是整个进程只会存在一个Instrumentation对象。Instrumentation这个类里面的方法大多数和Application和Activity有关，这个类就是完成对Application和Activity初始化和生命周期的工具类。Instrumentation这个类很重要，对Activity生命周期方法的调用根本就离不开他，他可以说是一个大管家。

ActivityThread，依赖于UI线程。App和AMS是通过Binder传递信息的，那么ActivityThread就是专门与AMS的外交工作的。

2.5、ApplicationThread

而且由于继承了同样的公共接口类，ActivityManagerProxy提供了与ActivityManagerService一样的函数原型，使用户感觉不出Server是运行在本地还是远端，从而可以更加方便的调用这些重要的系统服务。

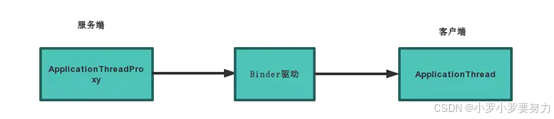

服务端–>客户端

还是通过Binder通信，不过是换了另外一对，换成了ApplicationThread和ApplicationThreadProxy。

他们也都实现了相同的接口IApplicationThread

 private class ApplicationThread extends ApplicationThreadNative {}
 public abstract class ApplicationThreadNative extends Binder implements IApplicationThread{}
 class ApplicationThreadProxy implements IApplicationThread {}
