华为_组建基础的接入、汇聚、核心架构网络_配置案例

目录

1.拓扑图

2.介绍

3.配置

（1）接入层交换机配置

（2）汇聚层交换机配置

（3）核心层交换机配置

（4）PC配置

4.测试

（1）DHCP测试

（2）验证互通性

---

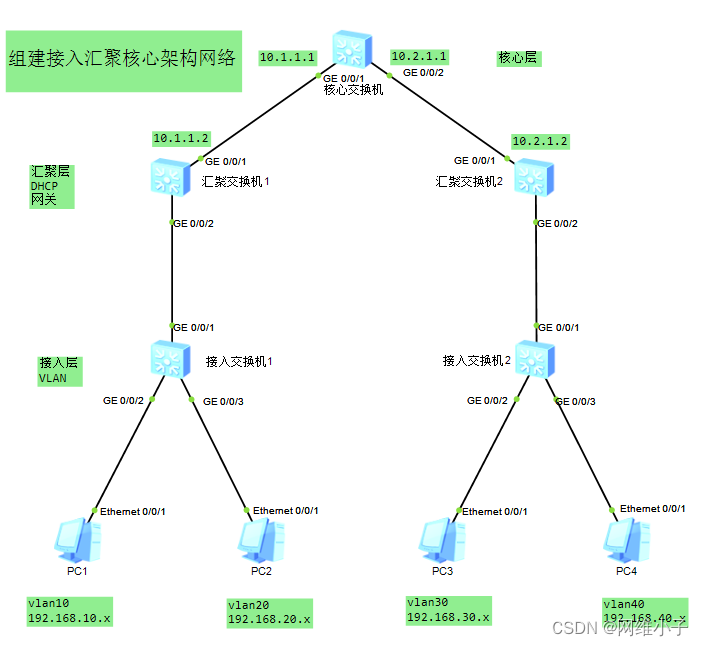

1.拓扑图

2.介绍

通过配置交换机DHCP，实现电脑自动获取ip地址和网关，划分多个VLAN，最终实现PC跨VLAN通信。

3.配置

（1）接入层交换机配置

JR1：

配置VLAN

#
vlan batch 10 20

#

配置接口

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

JR2：

与JR1配置同理 ，不同的是创建的VLAN分别是30 40

（2）汇聚层交换机配置

HJ1：

（1）配置DHCP服务

#
dhcp enable
ip pool for_vlan10
 gateway-list 192.168.10.1
 network 192.168.10.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip pool for_vlan20
 gateway-list 192.168.20.1
 network 192.168.20.0 mask 255.255.255.0
 dns-list 8.8.8.8

#

（2）创建VLAN和VlANif接口ip

#
vlan batch 10 20 100
#
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0
 dhcp select global
#
interface Vlanif20
 ip address 192.168.20.1 255.255.255.0
 dhcp select global
#
interface Vlanif100
 ip address 10.1.1.2 255.255.255.0

#

（3）配置接口类型，划分vlan

#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

#

（4）配置路由

#
ip route-static 192.168.30.0 255.255.255.0 10.1.1.1
ip route-static 192.168.40.0 255.255.255.0 10.1.1.1

#

HJ2：

（1）配置DHCP服务

#
dhcp enable
#
ip pool for_vlan30
 gateway-list 192.168.30.1
 network 192.168.30.0 mask 255.255.255.0
 dns-list 8.8.8.8
#
ip pool for_vlan40
 gateway-list 192.168.40.1
 network 192.168.40.0 mask 255.255.255.0
 dns-list 8.8.8.8
#

（2）创建VLAN和VlANif接口ip

#
vlan batch 30 40 200
#
interface Vlanif30
 ip address 192.168.30.1 255.255.255.0
 dhcp select global
#
interface Vlanif40
 ip address 192.168.40.1 255.255.255.0
 dhcp select global
#
interface Vlanif200
 ip address 10.2.1.2 255.255.255.0
#

（3）配置接口类型，划分vlan

#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 200
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 30 40
#

（4）配置路由

#
ip route-static 192.168.10.0 255.255.255.0 10.2.1.1
ip route-static 192.168.20.0 255.255.255.0 10.2.1.1
#

（3）核心层交换机配置

HX1:

（1）配置VLAN和vlanif接口

#
vlan batch 100 200

#
interface Vlanif100
 ip address 10.1.1.1 255.255.255.0
#
interface Vlanif200
 ip address 10.2.1.1 255.255.255.0

#

（2）配置接口

#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 200

#

（3）配置路由

#
ip route-static 192.168.10.0 255.255.255.0 10.1.1.2
ip route-static 192.168.20.0 255.255.255.0 10.1.1.2
ip route-static 192.168.30.0 255.255.255.0 10.2.1.2
ip route-static 192.168.40.0 255.255.255.0 10.2.1.2

#

（4）PC配置

 选择DHCP，勾选自动获取DNS服务器地址

PC2、3、4配置与PC1相同即可。

4.测试

（1）DHCP测试

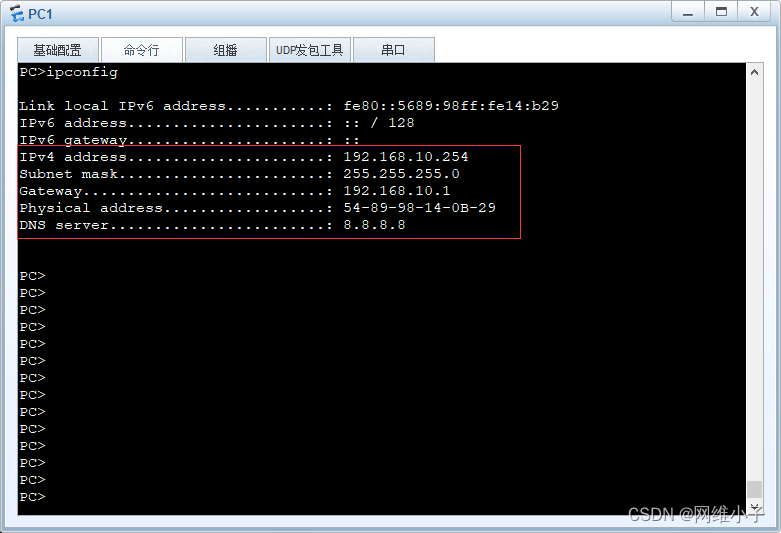

可以看到PC获取到了IP和网关等信息。

PC2、3、4分别获取到的地址为：

192.168.20.254/24         192.168.30.254/24         192.168.40.254/24

（2）验证互通性

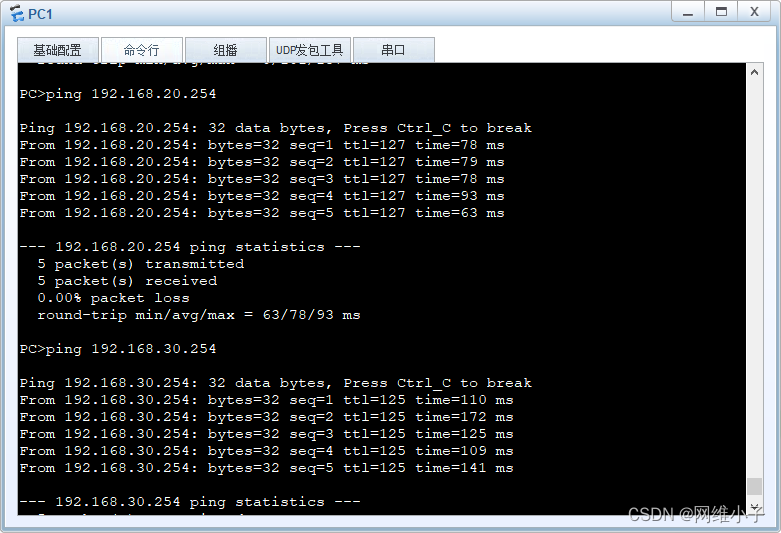

PC间互ping：

经验证每台PC间都可互相ping通，这里就不一一展示了 ！
