实验1 基于QEMU的鲲鹏开发环境搭建

1.1 QEMU的安装配置

1.1.1 QEMU下载安装

方法一：进入QEMU官方下载页（https://qemu.weilnetz.de/w64/2019/），找到QEMU for Windows，下载最新版的qemu-w64-setup-20190815.exe，以便在Windows上模拟鲲鹏处理器。

方法二：可以直接从百度网盘下载：
链接：https://pan.baidu.com/s/1e19K43S2RzCZsy8FtUL2fQ ，提取码：0hov）

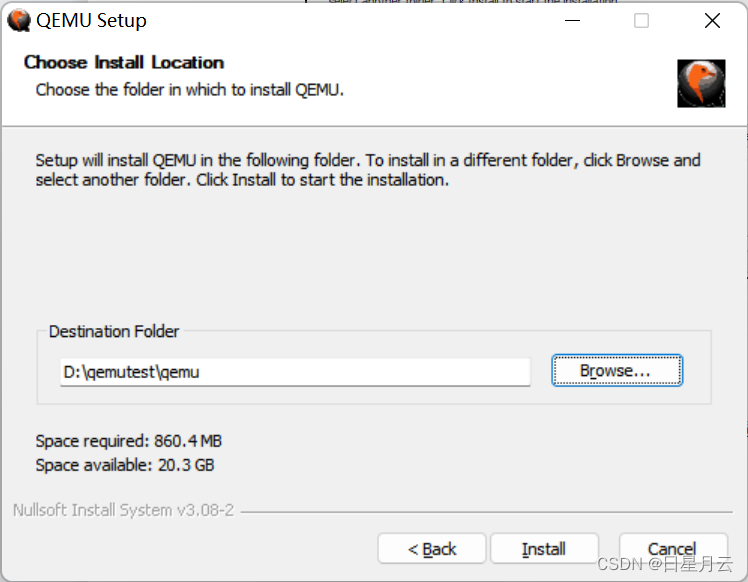

下载完成后安装，自定义安装路径， 在D盘中创建一个D:/qemutest文件夹，并把该文件夹作为安装路径，如图1.1所示。

1.1.2 环境变量配置

系统变量PATH：D:\qemutest\qemu

如果环境变量为单行
最前面添加%SystemRoot%\system32;即可变成多行

新建D:\qemutest\qemu即可

点击确定，保存并退出，重启计算机。

1.2 openEuler操作系统安装

1.2.1 环境准备

在开始安装之前，我们要准备好openEuler镜像。

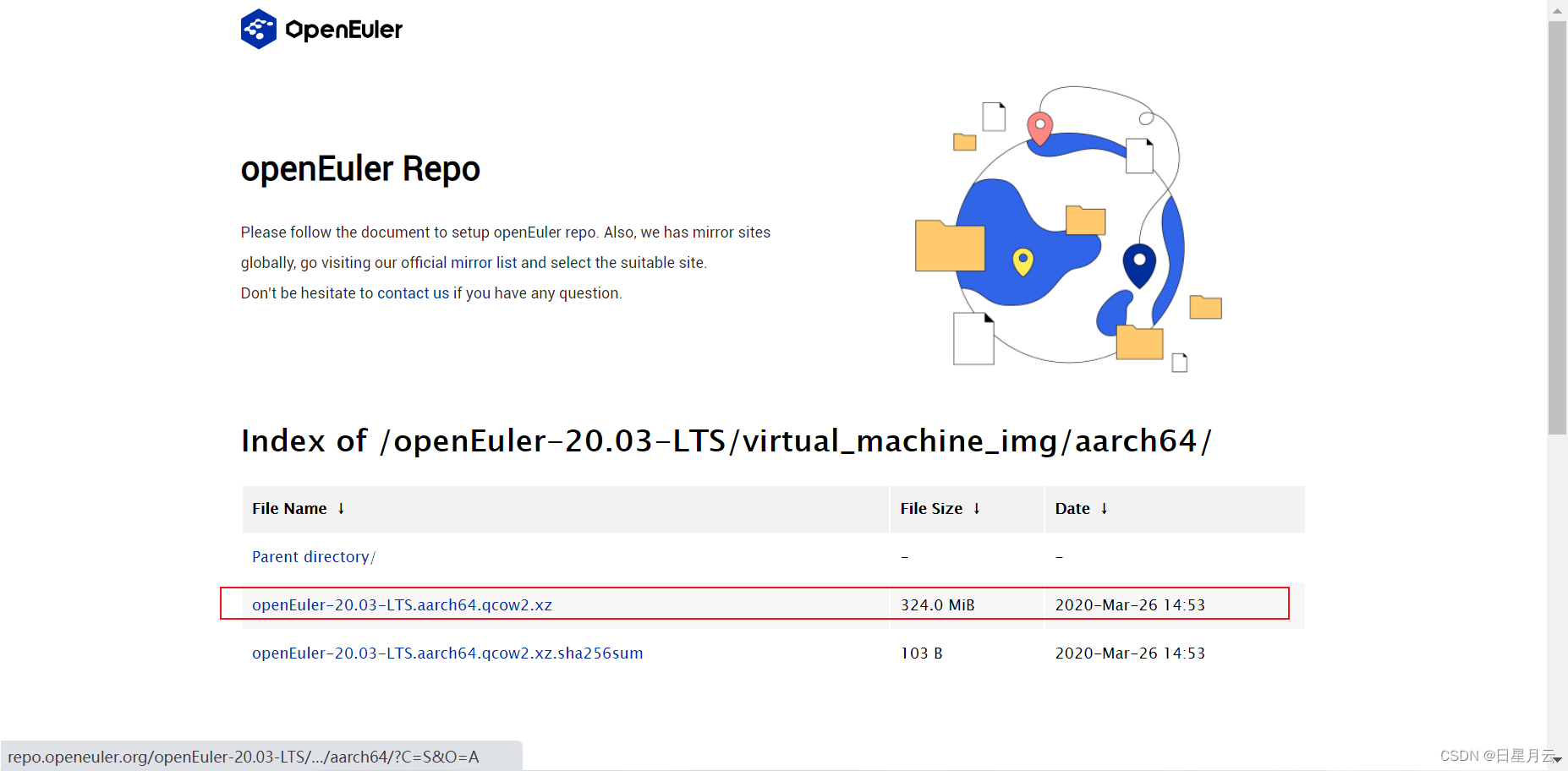

方法一：进入openEuler开源社区下载qcow2镜像（https://repo.openeuler.org/openEuler-20.03-LTS/virtual_machine_img/aarch64/）， 如图1.6所示。

图1.6 下载qcow2镜像

方法二：直接从百度网盘下载：
链接：https://pan.baidu.com/s/1e19K43S2RzCZsy8FtUL2fQ ，提取码：0hov）

下载完成后解压到D盘中的自定义文件夹openEuler_test中，进入到qemu安装文件夹中，找到里面的edk2-aarch64-code.fd。将这个文件拷贝至刚才qcow2镜像所在的同级目录中。

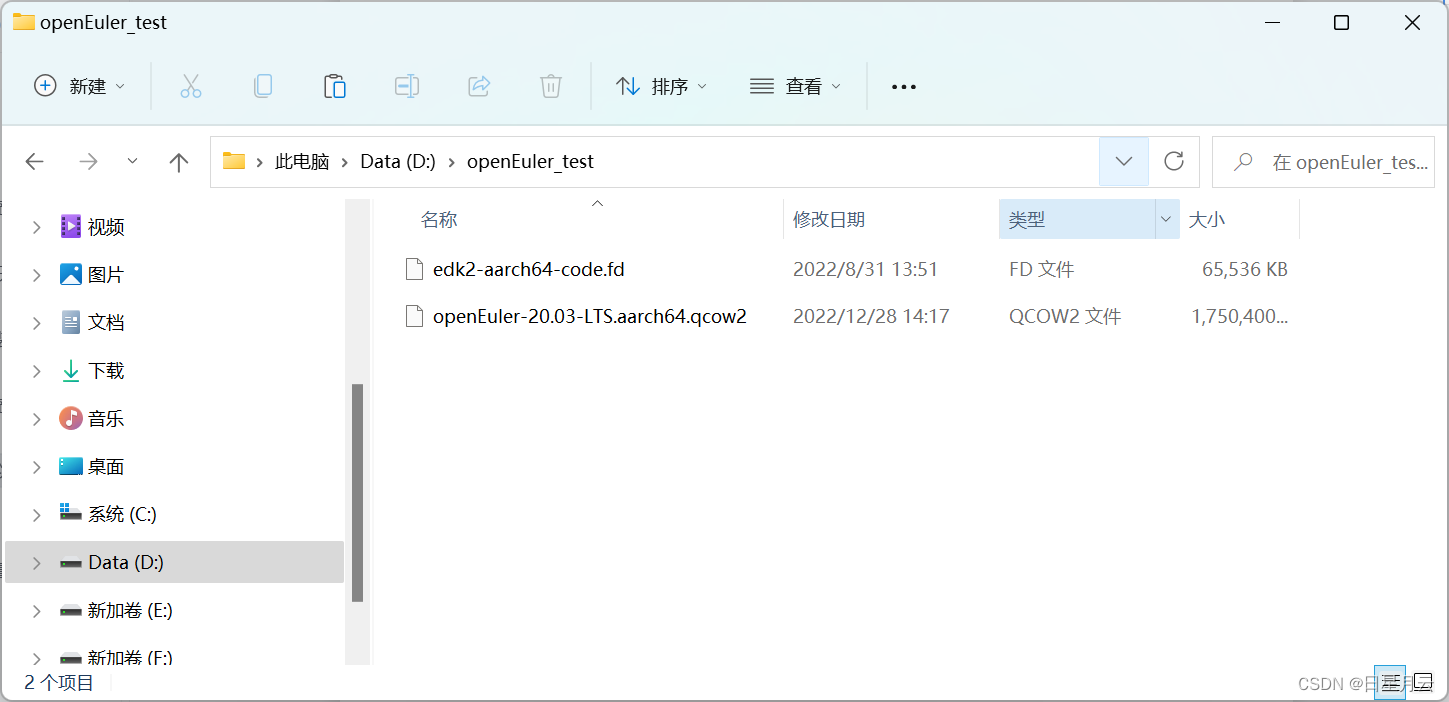

完成后的效果如图1.7所示：

1.2.2 openEuler虚拟机创建

1. 打开虚拟机

方法一：
右击桌面左下角的“Windows”按钮，从其右键菜单中选择“搜索”项，搜索“cmd”，选择左侧的以管理员身份运行，如图1.8所示。

进入到刚才qcow2镜像所在的路径中。

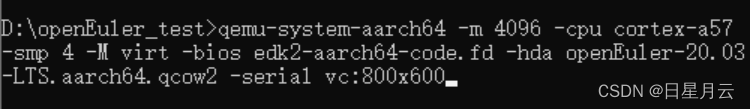

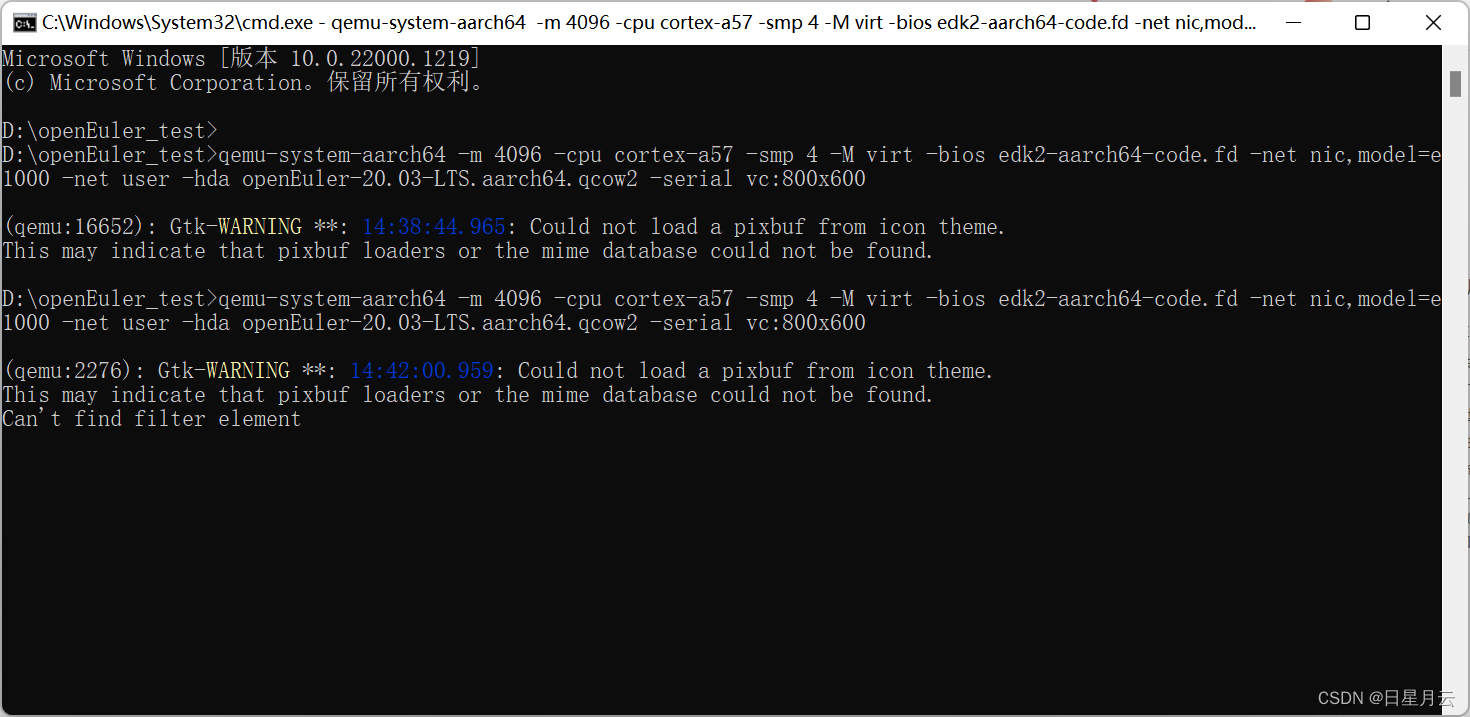

输入以下命令：qemu-system-aarch64 -m 4096 -cpu cortex-a57 -smp 4 -M virt -bios edk2-aarch64-code.fd -hda openEuler-20.03-LTS.aarch64.qcow2 -serial vc:800x600，如图1.9所示。
此处可以直接替换为输入带网络参数配置的命令：

qemu-system-aarch64 -m 4096 -cpu cortex-a57 -smp 4 -M virt -bios edk2-aarch64-code.fd -net nic,model=e1000 -net user -hda openEuler-20.03-LTS.aarch64.qcow2 -serial vc:800x600

可以把此条命令编写成setup.bat文件
只需双击打开即可

图1.9 打开虚拟机

'qemu-system-aarch64' 不是内部或外部命令，也不是可运行的程序
或批处理文件。

说明环境变量没有配置正确

方法二：
直接从百度网盘下载qd.bat文件：
链接：https://pan.baidu.com/s/1e19K43S2RzCZsy8FtUL2fQ ，提取码：
然后运行qd.bat文件

2. 修改串口并登录

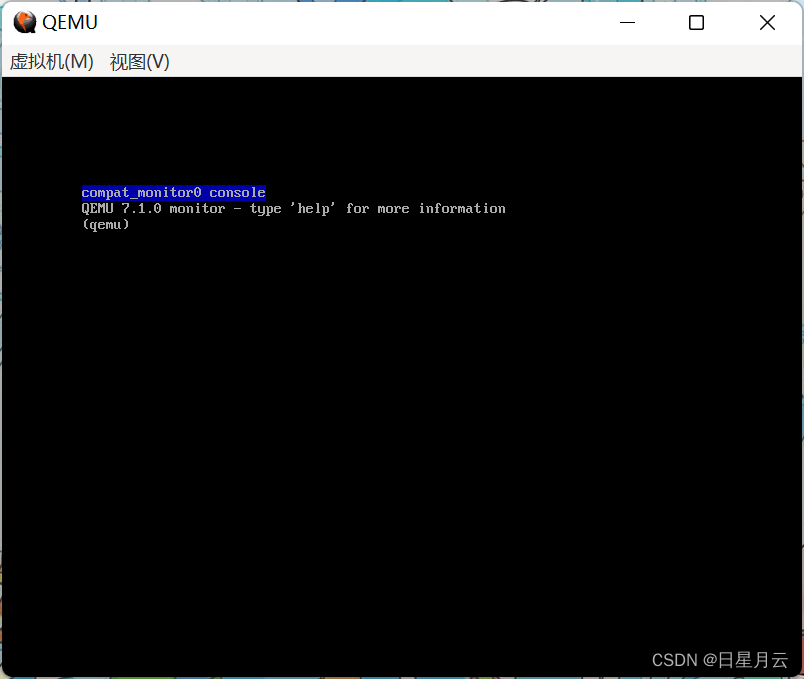

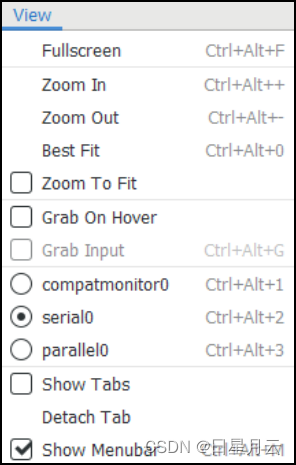

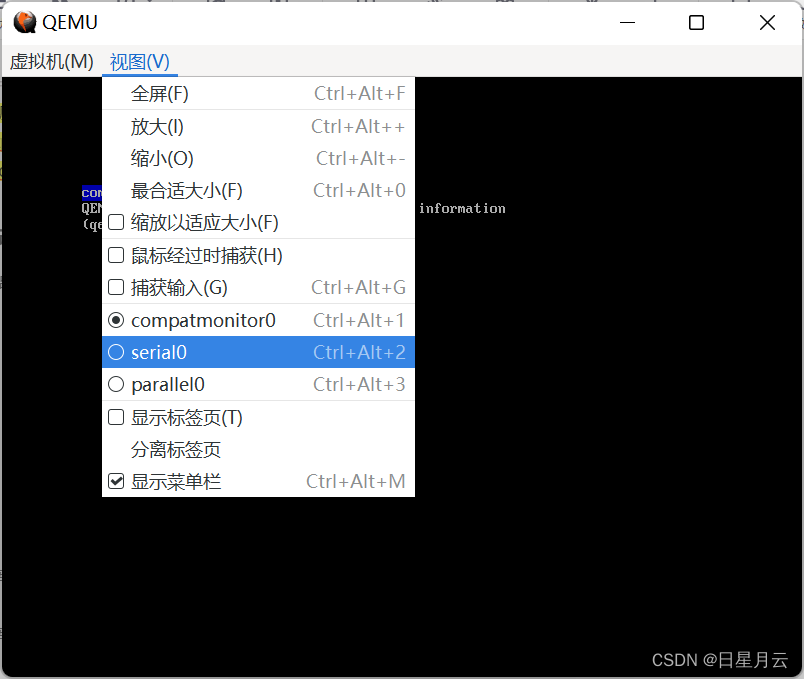

选择View将串口改为Serial0，如图1.10所示。

图1.10 修改串口为serial0

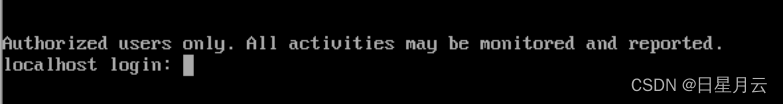

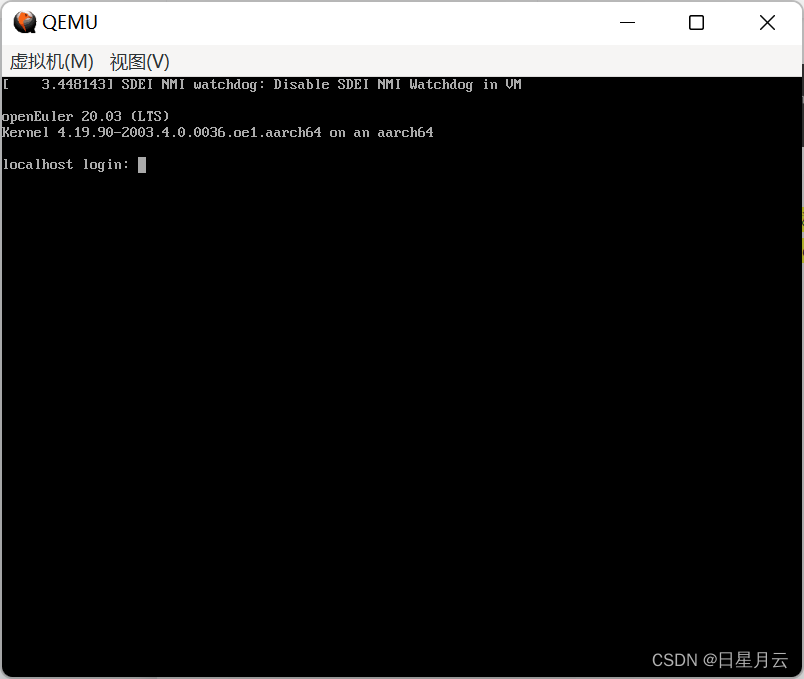

等待片刻，出现登录提示，如图1.11所示。

图1.11 用户登录

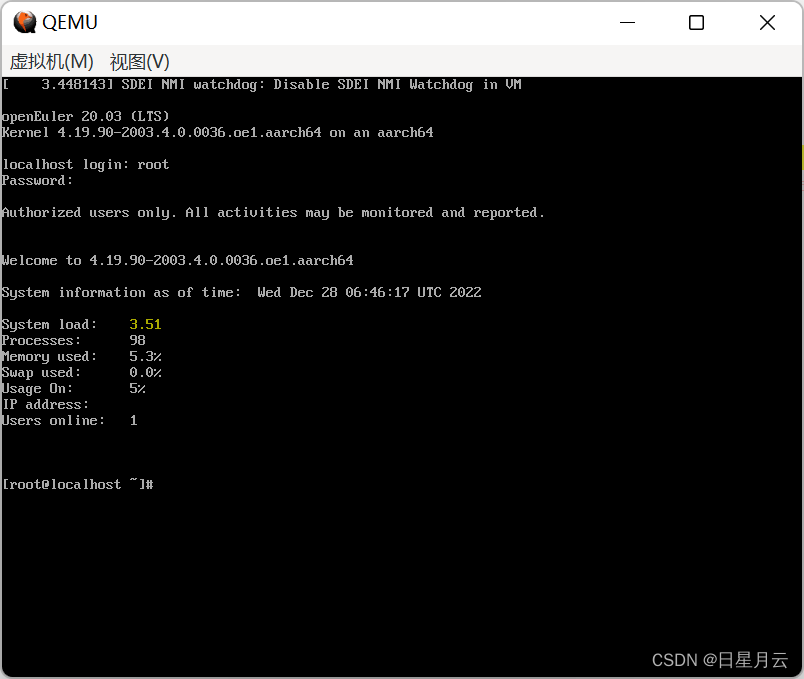

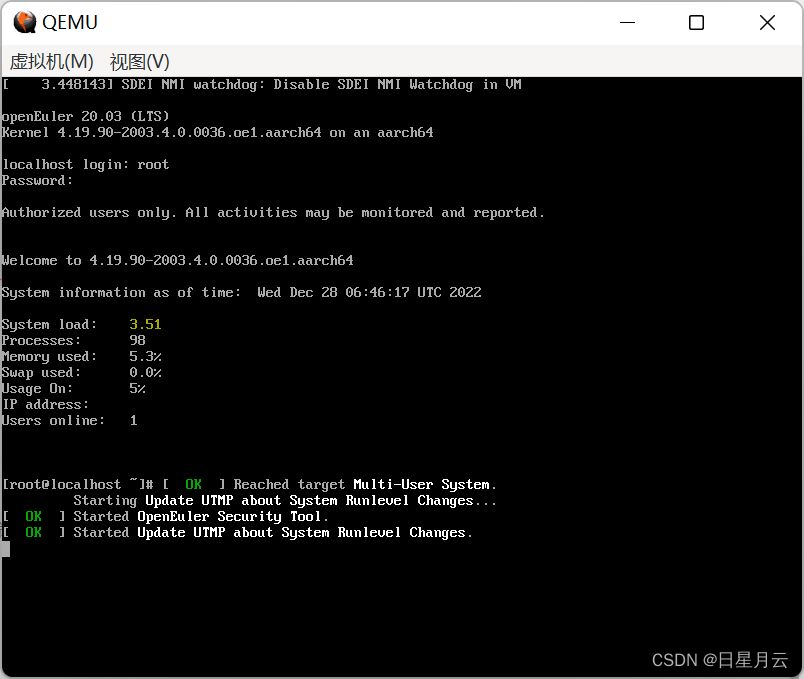

进行登录操作，其中用户名为root，若采用从百度网盘下载的文件，密码为123；若从官方下载页下载QEMU后安装，用户名为root，密码为openEuler12#$（登录后可以自行修改），如图1.12所示。

图1.12 登陆成功界面

至此，虚拟机安装完成，鲲鹏开发者环境也搭建成功。其中，操作系统可以不固定，支持ARM架构的都可以安装。

特别提示：
== 从百度网盘下载QEMU和openEuler后安装的同学，1.3节和1.4节的配置步骤不需要再执行！可以直接跳到1.5节进行测试。==

1.3 网络配置

1.3.1 参数设置

我们采用最简单的方式配置网络。参数：-net nic, model=e1000 -net user-nic。这组参数可以同时配置网络前端和后端。
将这个网络参数加入到启动命令中：
qemu-system-aarch64 -m 4096 -cpu cortex-a57 -smp 4 -M virt -bios edk2-aarch64-code.fd -net nic,model=e1000 -net user -hda openEuler-20.03-LTS.aarch64.qcow2 -serial vc:800x600

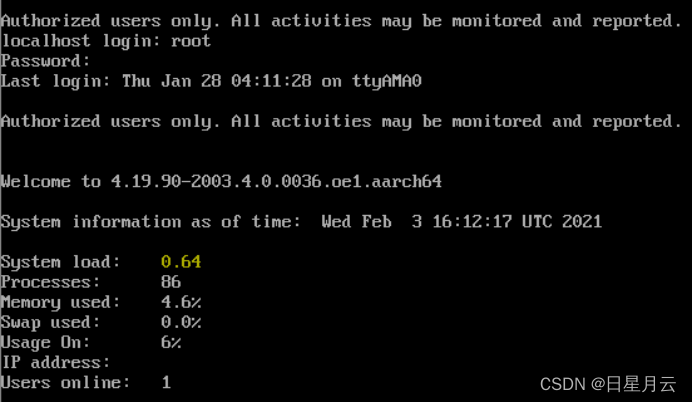

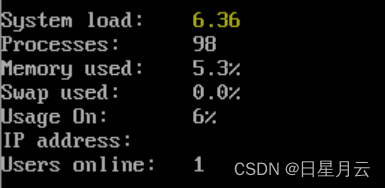

登录到虚拟机中，如图1.13所示：

图1.13 登录成功后无IP

可以发现此时没有ip，我们还需要对网卡进行配置。

说明：在“打开虚拟机”时已经使用了带网络参数配置的启动命令，该步骤可以省略！！！

1.3.2 网卡及网络配置

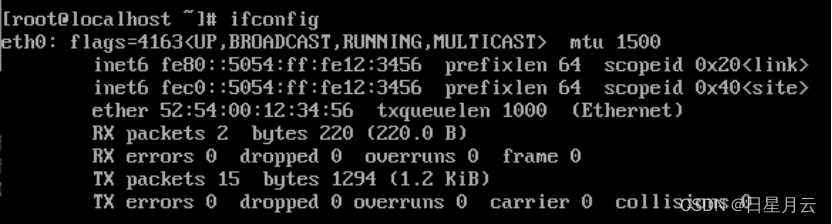

查看你的网络信息：ifconfig，可以发现有个eth0网口，如图1.14所示。

图1.14 查看网卡MAC地址

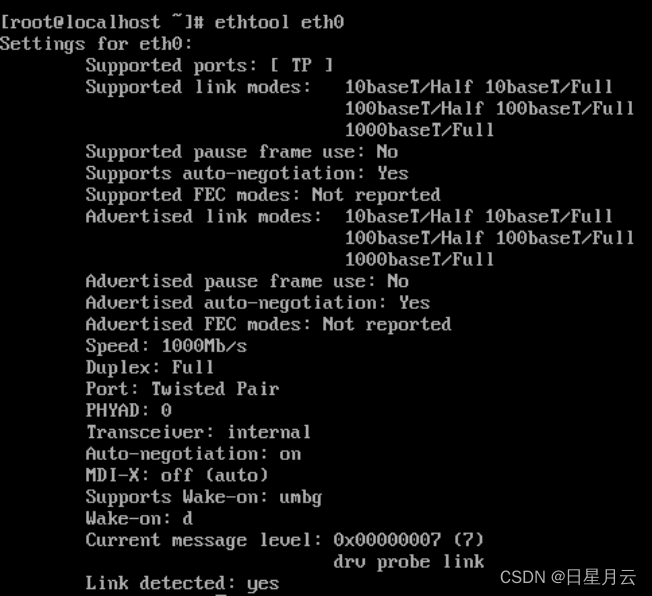

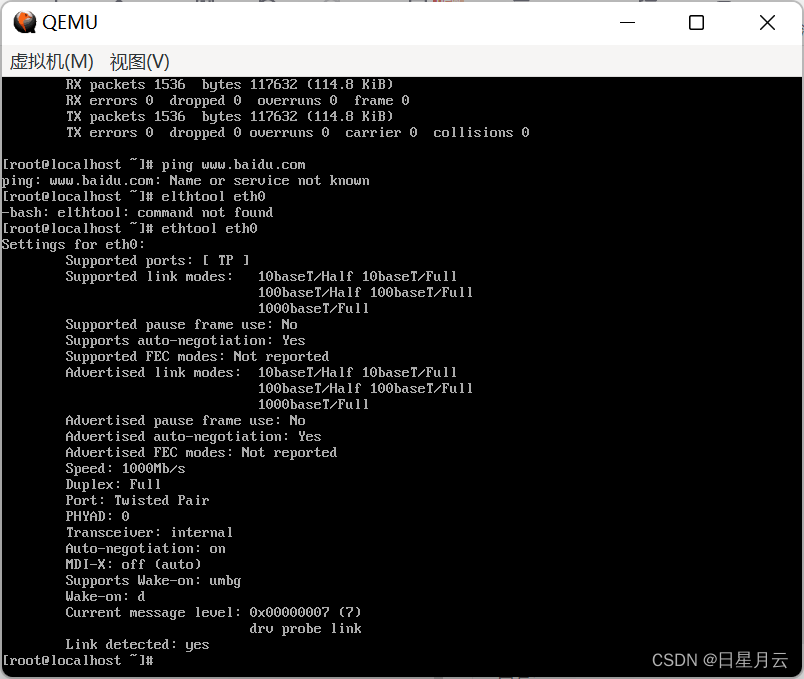

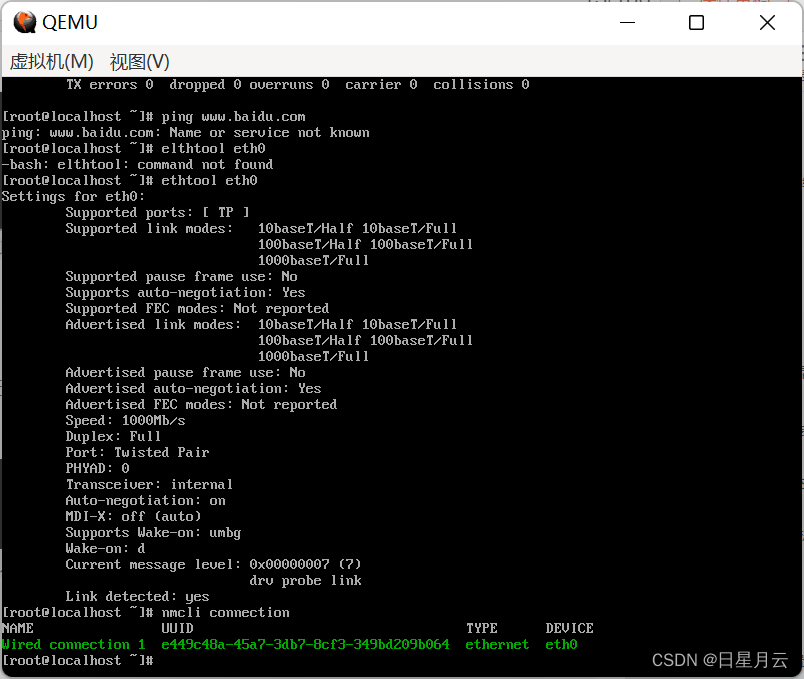

记录下来eth0中第四行ether后的一串：52：54：00：12：34：56。用ethtool eth0指令查看看eth0网口信息，最后一行Link detected:YES说明网卡正常工作，如图1.15所示。

图1.15 查看网卡是否正常工作

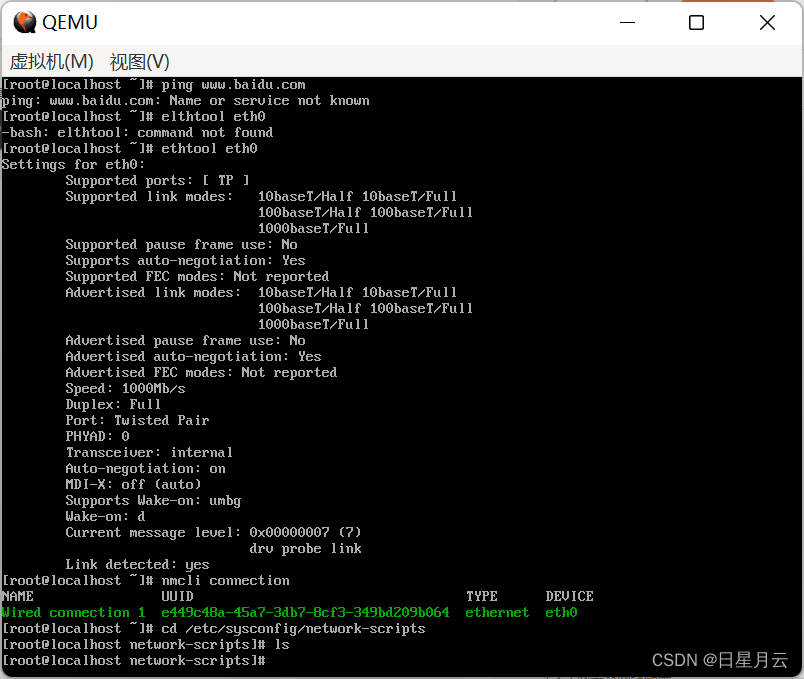

确认无误后，输入：nmcli connection来查看连接的设备信息，其中eth0口的UUID要记录下来，如图1.16所示。

图1.16 记录网卡的UUID

Linux中有的网络接口配置文件在/etc/sysconfig/network-scripts中，进入到这个目录，如图1.17所示。

图1.17 进入网络接口配置目录

这里面什么都没有，用vi创建一个ifcfg-eth0，如图1.18所示。

图1.18 网卡配置文件

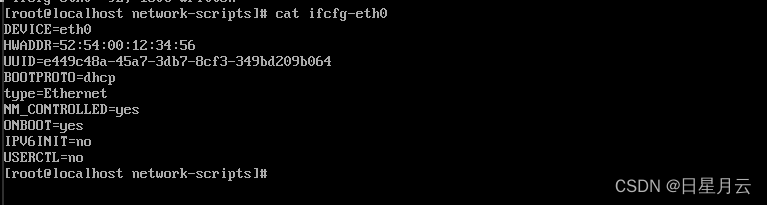

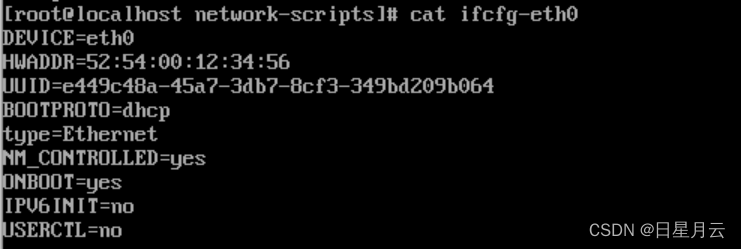

在ifcfg-eth0中写入以下内容，如图1.19所示：
TYPE=Ethernet #网卡类型
DEVICE=eth0 #网卡接口名称
ONBOOT=yes #系统启动时是否激活 yes|no
BOOTPROTO=dhcp #启用地址协议
HWADDR= 前面你的网卡MAC地址#网卡设备MAC地址
UUID=前面你自己的UUID#网卡设备的UUID
IPV6INIT=no
USERCTL=no
NM_CONTROLLED=yes

图1.19 网卡配置

保存并退出。

1.3.3 网络连接测试

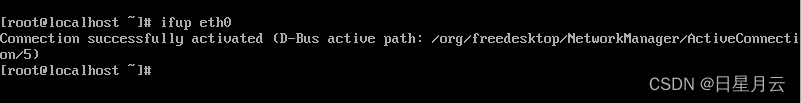

打开网口，输入命令：ifup eth0，如图1.20所示。

图1.20 打开网口

检查配置，重启qemu虚拟机

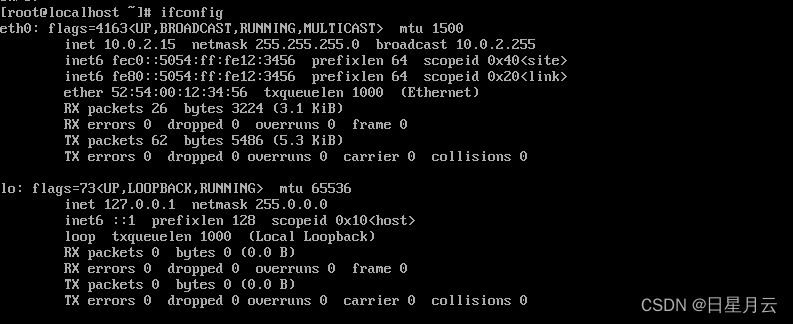

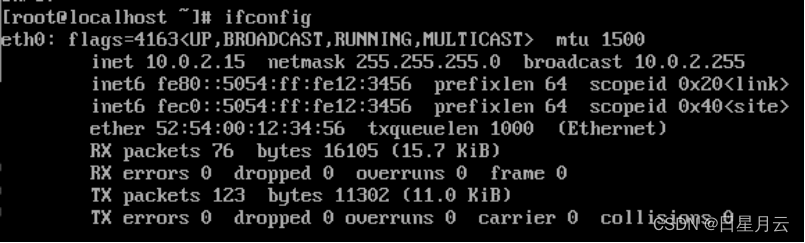

检测网络，输入命令：ifconfig，如图1.21所示。

可以看到eth0网口已有IP地址，证明网络配置成功。

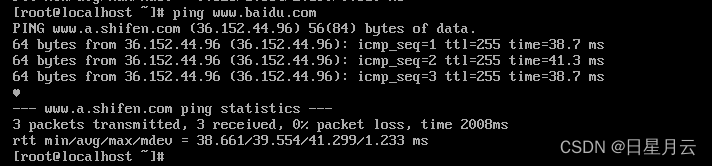

ping www.baidu.com
Ctrl+C

1.4 yum源配置

1.4.1 yum源设置

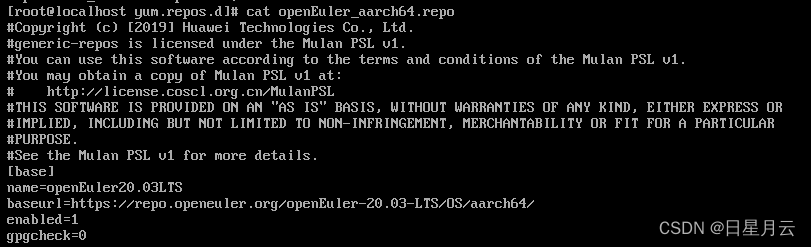

输入以下命令来查看yum源：
cd /etc/yum.repos.d/
cat openEuler_aarch64.repo
用vi打开命令：vi openEuler_aarch64.repo。在最后添加以下内容：
[base]
name=openEuler20.03LTS
baseurl=https://repo.openeuler.org/openEuler-20.03-LTS/OS/aarch64/
enabled=1
gpgcheck=0

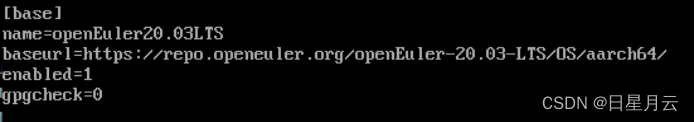

保存并退出，如图1.22所示、

图1.22 设置yum源

更新yum 源，执行以下命令：yum makecache，如图1.23所示。与

图1.23 更新yum源

至此，yum源配置完成，可以从网络上下载工具了。

1.4.2 工具下载测试

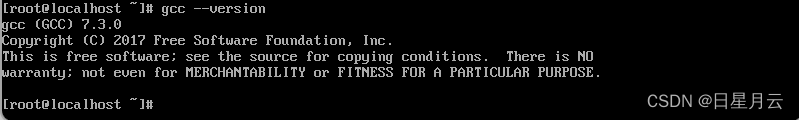

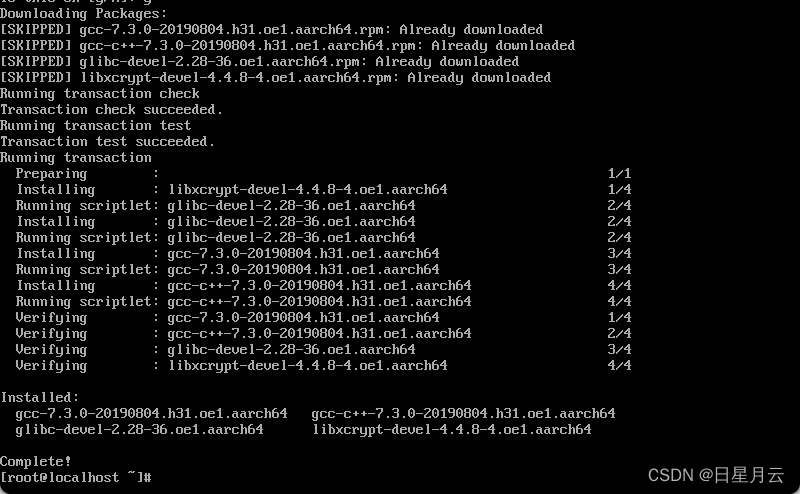

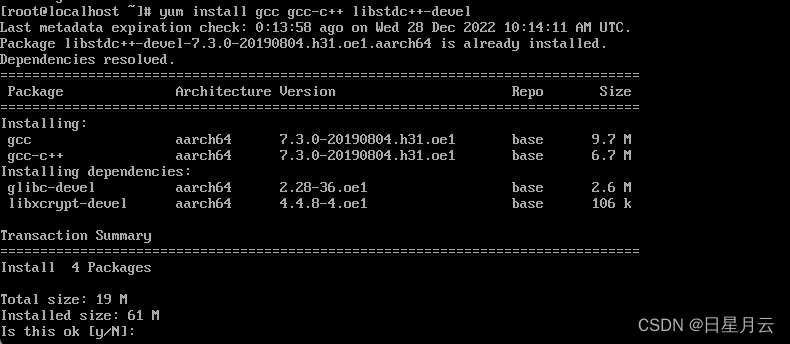

安装C/C++语言编译器：yum install gcc gcc-c++ libstdc+±devel，如图1.24和3.25所示。

图1.24 编译器安装（1）

图1.25 编译器安装（2）

安装完成后即可进行程序测试。

1.5 程序测试

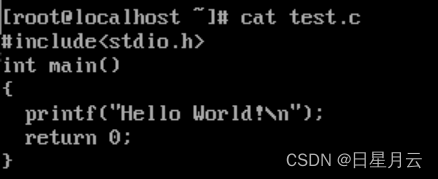

用C语言编写hello world测试程序，如图2.1所示。

图2.1 hello world测试程序

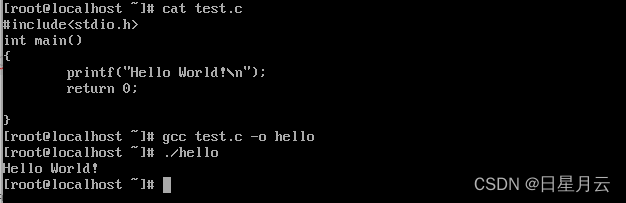

编译运行，如图2.2所示。

图2.2 hello world运行

测试完成。至此，鲲鹏开发环境搭建完成，能够使用模拟器进行基于鲲鹏920处理器的程序开发与测试。

说明：从百度网盘下载openEuler的同学，可以直接到/home目录下找测试程序。

总结

本篇采用QEMU模拟器，完成了鲲鹏920处理器开发环境的搭建，未来大家可使用该环境进行鲲鹏处理器相关的开发工作。
