HC-05蓝牙模块详细配置、连接与使用过程

本文详细介绍了如何通过AT指令配置HC05蓝牙模块,包括进入AT模式、设置主从模式、配置配对密码、蓝牙名称和波特率,以及从机连接主机的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

前言:
本文章由俺三年电赛队友兼队长撰写,源文章:蓝牙模块HC05主从配置与连接
队友博客:一个牛逼哄哄的嵌入式软件大佬,长期更新嵌入式软件开发干货

一.进入AT模式

用手按着模块上的按键,再给蓝牙模块上电。当蓝牙模块上的灯慢闪的时候就说明进入了配置模式了。

官方文档给的AT模式步骤
1、PIO11 置高(按下按键)。
2、上电,模块进入 AT 命令响应状态。
3、超级终端或其他串口工具,设置波特率 38400,数据位 8 位,停止位 1 位,无校验位,无流控制。

二.电脑串口配置

在配置蓝牙的时候一定要将串口助手按这个要求配置:设置波特率 38400,数据位 8 位,停止位 1 位,无校验位,这是固定操作!
在这里插入图片描述

三.蓝牙模式配置过程

根据蓝牙的主从模式进行不同的设置,二者主要区别就在于AT+ROLE这个指令

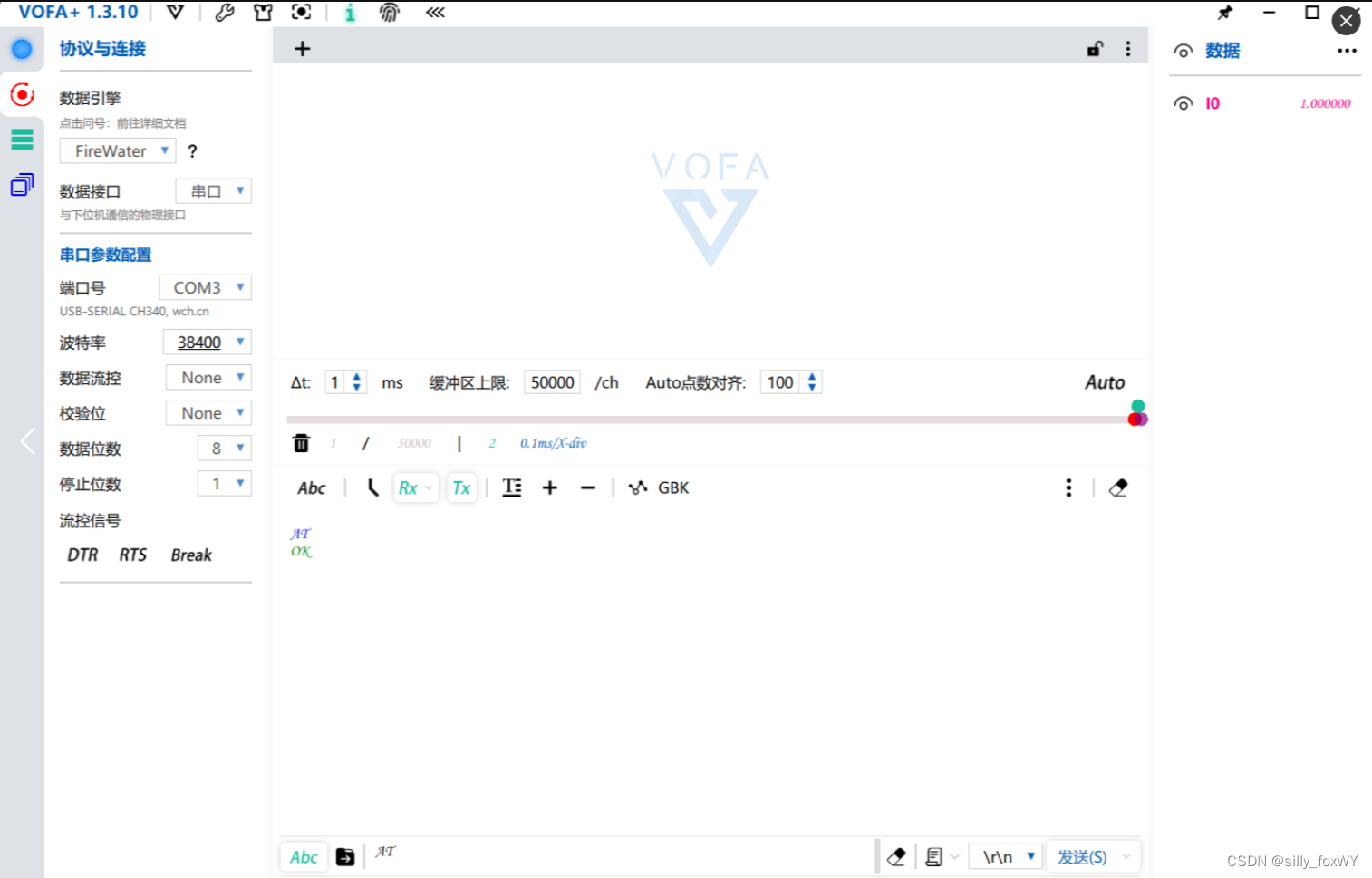

1.发送AT指令,验证是否进入AT模式

在这里插入图片描述

如果这里没返回OK可能有一下几种情况:

1.是不是末尾没有\r\n
2.蓝牙没有进入AT模式,也就是蓝牙的指示灯没有慢闪
3.AT没有大写

如果正常返回OK,那就可以进行下一步了

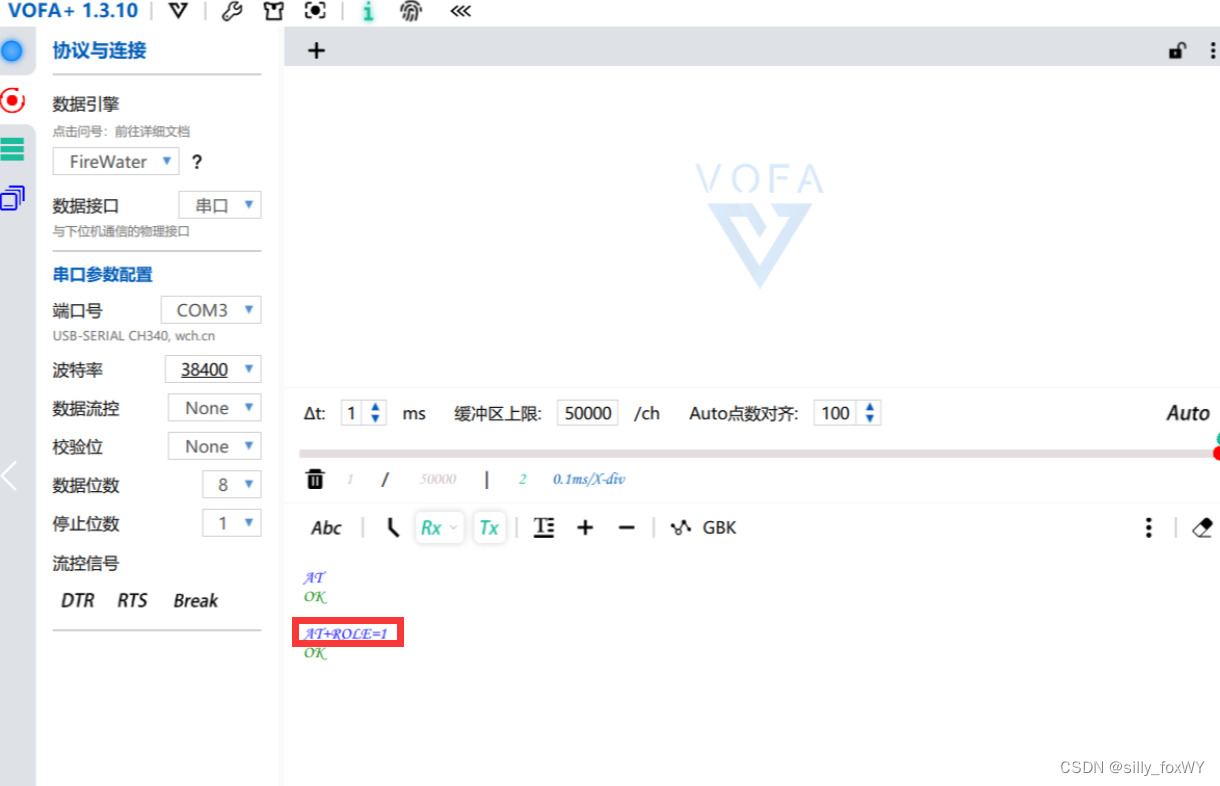

2.配置主从模式(AT+ROLE)

指令AT+ROLE配置主从模式
AT+ROLE=1 //主模式
AT+ROLE=0 //从机模式

AT+ROLE=1   //主模式
AT+ROLE=0  //从机模式

在这里插入图片描述

3.配置蓝牙配对密码(AT+PSWD)

配置蓝牙密码的时候,特别是配置HC05,密码必须加双引号"",否则不能正常设置!!!!

指令AT+PSWD配置蓝牙配对密码
AT+PSWD=“1234” //设置密码为1234

AT+PSWD=1234//设置密码为1234

在这里插入图片描述

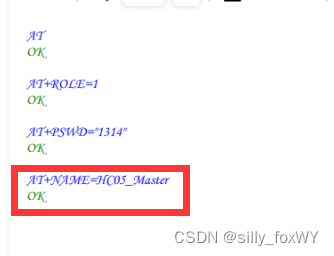

4.配置蓝牙名称(AT+NAME)

在这里插入图片描述

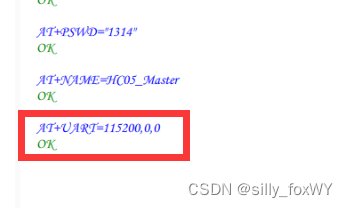

5.配置蓝牙波特率(AT+UART)

指令AT+UART配置蓝牙波特率
AT+UART=115200,0,0 //波特率,停止位,校验位

AT+UART=115200,0,0   	//波特率,停止位,校验位

在这里插入图片描述

四.从机蓝牙的连接

        给从机模式蓝牙配置好之后,将蓝牙重新上电,可以使用手机等主机设备搜索蓝牙,找到对应的蓝牙名称并输入设置的密码后即可连接。
         两个蓝牙模块进行连接时,从机蓝牙还需要知道主机蓝牙的地址。

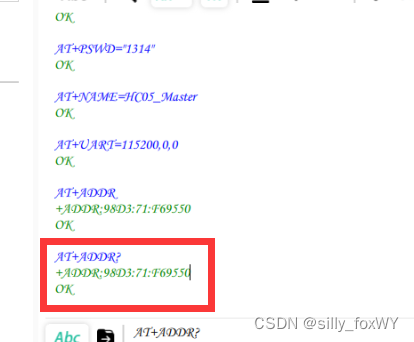

五.获取蓝牙地址(AT+ADDR)

在这里插入图片描述

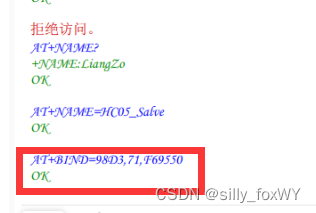

六.从机蓝牙连接主机蓝牙(AT+BIND=xxxx,xx,xxxxxx)

注意:输入的主机蓝牙地址要将分号换成逗号!!!
在这里插入图片描述
从机蓝牙和主机蓝牙重新上电后,在一定的距离内会自动连接。

官方文档

HC-05官方文档 提取码为:jus4

步骤: 1. 两个蓝牙模块必须一个作为主机,另一个作为从机才能建立连接(上电后,从机一直处于接受状态,等待被连接。而主机则主动发出信号,寻找目标从机,前提是该目标从机的mac地址事先被写入到主机的flash芯片中储存) 2. 蓝牙模块上电前一直按住key按键不放,上电后松开,此时LED灯处于慢闪状态(每秒闪1次),提示已经进入AT指令响应状态,可以进行接收AT指令控制 3. PC端打开安可信串口助手(带AT指令),打开相应的串口,发送AT+ROLE?\n查询该模块的主从角色,如果为0,则为从机,如果为1则为主机。本例中,此模块(图中左边的HC-05模块)设为主机,则发送AT+ROLE=1\n,设为主机,成功返回OK 4. 发送AT+ADDR?\n查询此模块的mac地址,本例中为98d3:33:80ebdf,记下来稍后为从机的地址绑定用。同样的方法将另一个模块(图中右边的HC-05模块)设置为从机(AT+ROLE=0\n),并且查询到mac地址为98d3:36:aac2 5. 向主机串口中发送AT+BIND=98d3,36,aac2\n绑定从机的mac地址,成功则返回OK。发送AT+CMODE=0\n将主机设为指定蓝牙地址连接模式(即只允许主机向绑定好mac地址的蓝牙从机设备发起连接) 6. 同样地,向从机串口发送AT+BIND=983d,33,80ebdf\n绑定主机的mac地址,成功则返回OK。发送AT+CMODE=0\n将从机也设为指定蓝牙地址连接模式(即只允许从机接受绑定好mac地址的蓝牙主机设备发起的连接) 7. 至此,主从机均设置完毕。主从两模块松开key键重新上电,LED都快闪(每秒闪2次),表明均处于等待配对状态,随后大约几秒钟后,LED闪烁频率发生变化(不确定),表明已经侦测到目标设备,正在建立连接。随后大约一秒钟,很快 LED变成慢双闪状态(每2秒闪一次,每次连闪2下),提示已经配对成功,可以通过蓝牙协议传输数据了 8. 此时,在串口助手中发送一串字符,如果另一个蓝牙模块的串口助手里收到了同样的字符,且回送的字符,对方亦能收到,则通信成功。
