orCAD 入门流程

软件常用单位换算

在软件中常用的单位有mm和mile 下面是单位转换

1.所用软件

orCAD Capture（原理图）

2.新建项目

file ->new-> project

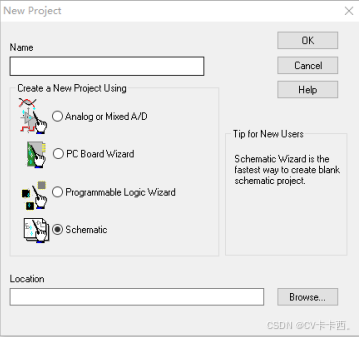

选择原理图，输入项目的名称与地址

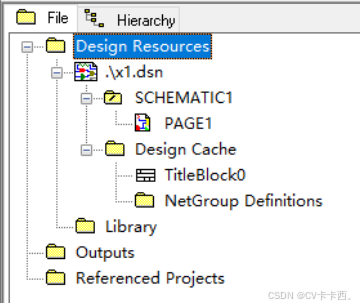

新建后界面如下图所示

此时对应路径会有该文件

外部每次打开或修改都对应此文件，参考如下：

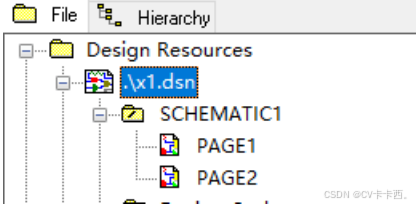

在新建界面中，PAGE1为原理图绘制页面，元件过多一张不够时可建立多个PAGE：

选中SCHEMATIC1 右键 new page 即可新建页面

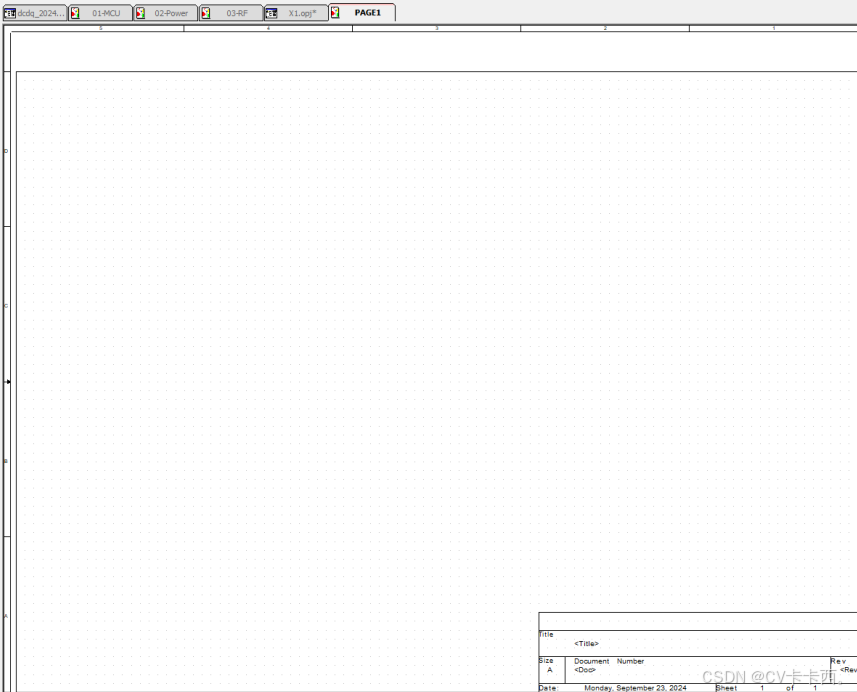

双击page1进入原理图界面

在绘制电路之前先对其进行一些基本设置

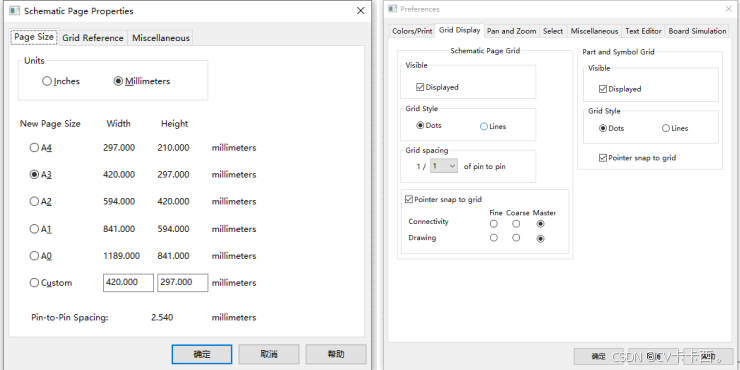

Option->sch... 页面尺寸，这里选择A3大小

Option->preferences  背景可选择栅格点或线

3.常用快捷键

放置元器件 p   重复上一步 F4    旋转 r    网络标签 n  放置地或电源 g

连线 w

4.放置元器件

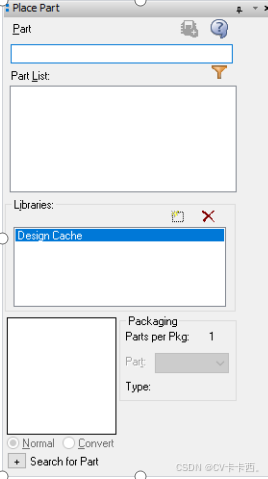

按下P键后右侧出现引导栏

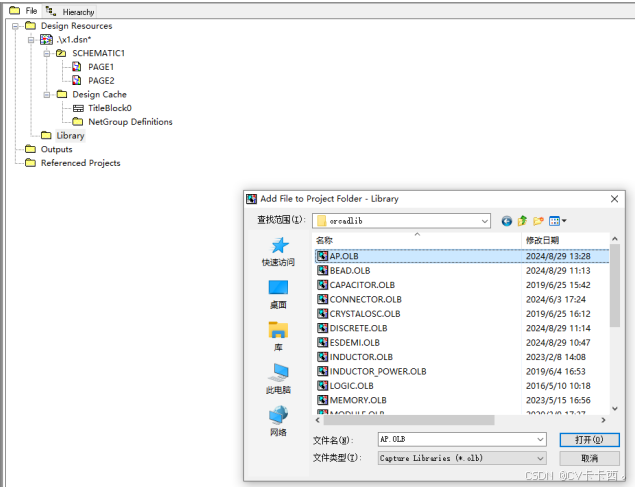

此时发现空空如也，这是因为元器件存放在library中，需要添加原理图库才可放置对应元器件  添加文件后缀为.olb。新手画可以直接用软件自带的原理图库。点击上图黄色虚框即可添加。

参考：Cadence每日一学_06 | OrCAD中自有默认元器件（原理图）库详细介绍_cadence晶振在哪个库-CSDN博客

但是自带库无封装 导入ALLego 时每个都需要自己加封装，否则无法导入。在此我们先不管。还有一种方法就是白嫖前辈的库QWQ...在File界面也可以添加自己的库：选中library右键->add file 可添加已有的library

5.绘制元件

先来画个元件，放在我们自己的库里

新建一个库 主菜单File->New->Library（也可放在原来的lib中）

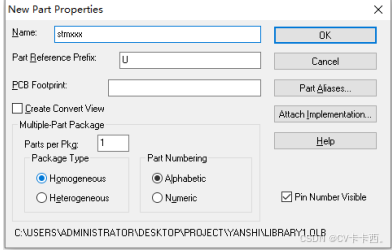

新建元件，选中需要添加元器件的对应库  右键 new Part 填入名称 此时封装可填可不填 点击Ok

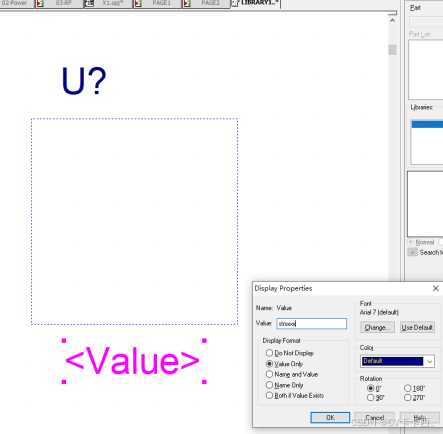

双击Value可修改名称

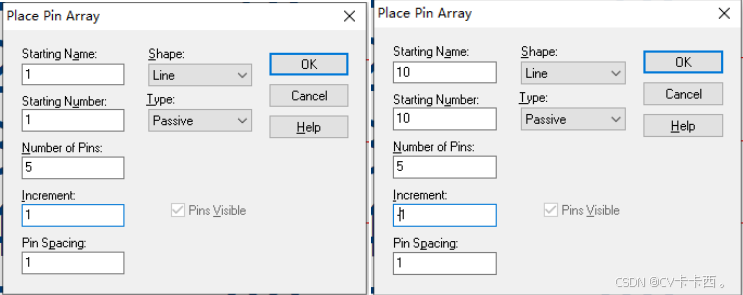

放置引脚（参考数据手册）Place -> pin array

increment的1和-1代表引脚编号递增或递减

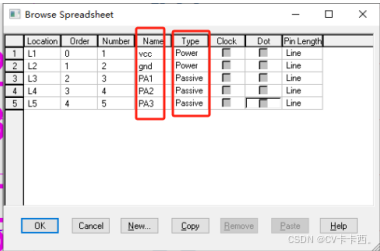

接下来修改引脚名称与属性。选择引脚 右键 edit

Ps:在绘制原理图，元器件上相同名称的引脚一定要设置成power属性。一般芯片上引脚名称相同的就是电源属性的VCC和GND，以及NC（空脚），一定注意。

需要自己添加特殊的原理图时（如不同的MCU）参考数据手册中封装与引脚 注意中间有大焊盘的要再加一个脚

引脚非常多时可用excel辅助。从数据手册复制引脚号与名称到excel 全选复制后编辑引脚时选中编号与名称按shift+insert

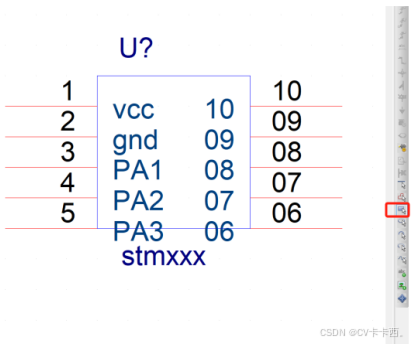

最后框住外形

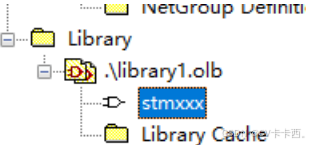

此时画完保存，看到库下已有我们画的元件

此时再次在原理图中放置就有了

若需要修改元件，双击对应元件可再次编辑。编辑后若原理图中已有放置的旧元件，需要手动更新。选中需要更新的元件右键update cache

当然，元器件也可以从别人的原理图中复制过来

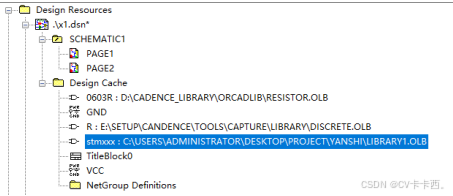

在Design Cache（该工程用到的元件都放在该目录下）中复制元器件。打开工程在Design Cache中 选中元器件直接右键CV放入自己的库里。

在原理图上放好元器件

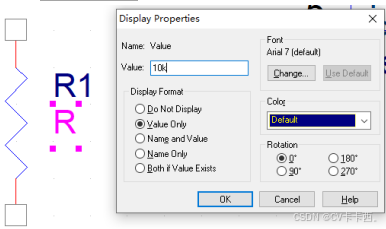

元器件对应属性双击可改数值

默认显示位号和数值，显示更多如封装信息：

选中元器件 右键  编辑属性 在需要的属性上右键display即可

选中元件按住Ctrl拖动可快速复制元件

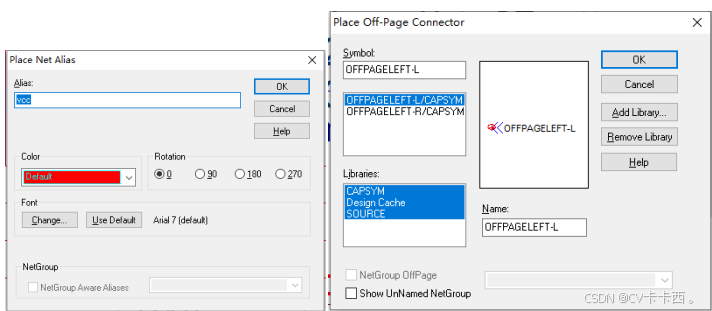

6.网络标签N与跨页连接符 off-page connector

都在右侧主要工具栏中

连接符的L代表信号的流入。R代表信号的流出（无影响，只起提示作用）

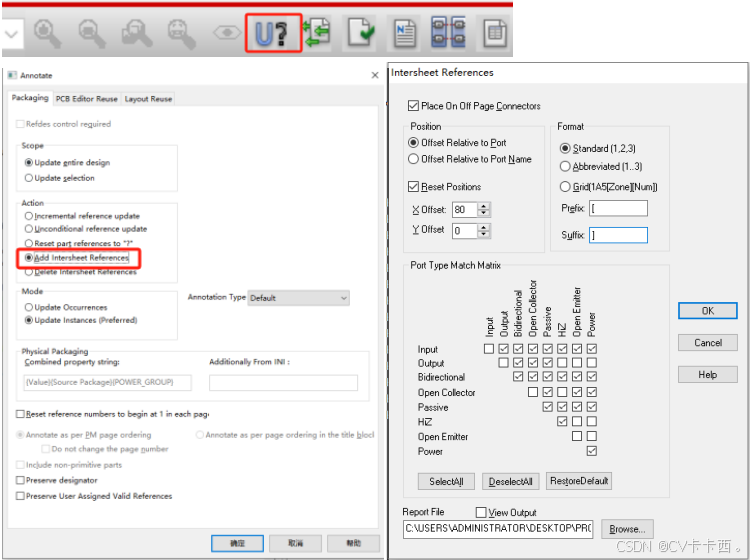

我们还可以为跨页连接符添加跨页辅助信息（记得先改对应原理图的页码）

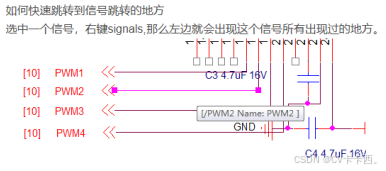

7.信号跳转

8.元器件位号重排

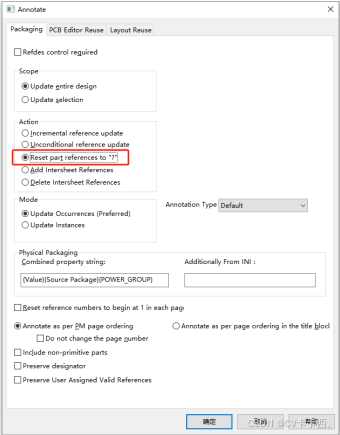

当我们对原理图修修改改后最终完成时，元器件的位号很可能已经乱成一团了。这个时候可以对其重新排号

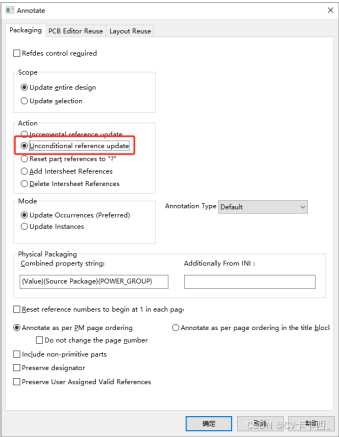

点击主菜单栏上的

确认后编号清空全变为？再次设置为增量编号即可

9.DRC检测

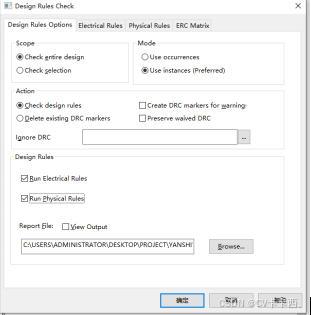

选中工程   tools -> desigen rules check

完成后会出现两个文件

10.导出BOM

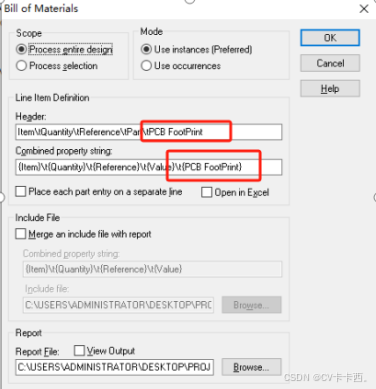

选中工程 tools -> bill of materials    可自己加上封装信息

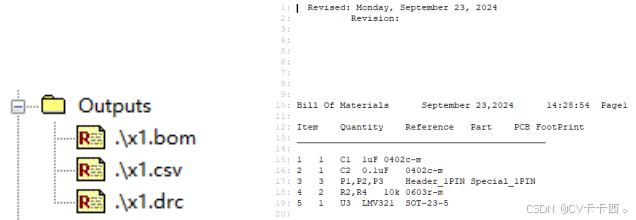

导出后输出文件如下

11.导出网表

我的天，历尽千辛万苦，终于到最后一步了。

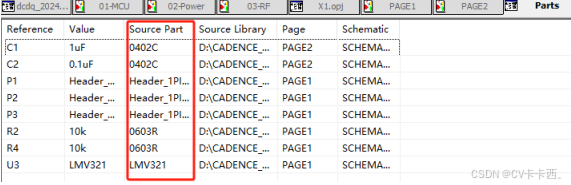

检查一下各个封装是否加上 主菜单Edit->Browse->parts

修改：Ctrl+E

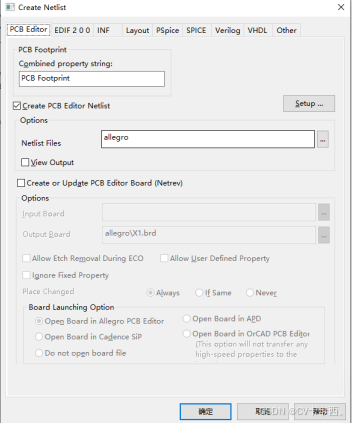

没问题后选中工程 tools -> create netlist

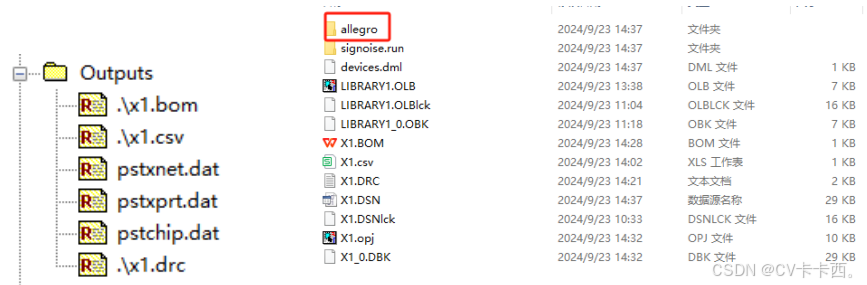

输出文件如下（存在路径的allegro下）

收工！

结束语

博主第一次使用出现许多小问题如DRC报错怎么办等均未记录，百度可解决，只记录orCAD基础流程，以供学习和回顾。
