ERStudio操作指南

本文使用的ER/Studio版本：ER/Studio Version 8.0.2

一、创建逻辑模型

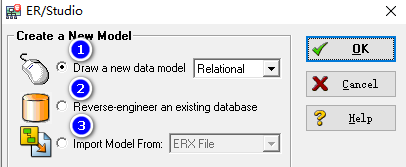

1、打开ER/Studio后，选择：File>New，打开如下界面，选择Draw a new data model。

如上图：1表示新创建数据模型，2表示逆向数据库中已存在的模型，3表示导入erx文件或sql脚本生成数据模型。

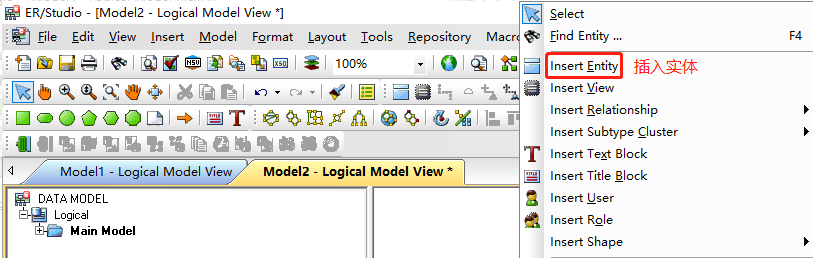

2、空白处点击右键，选择insert Entity，如下图就完成实体表的添加。

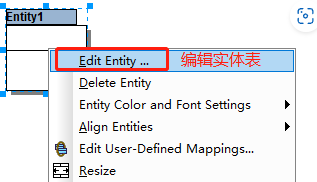

3、在实体表上点击右键，选择Edit Entity，编辑实体表。

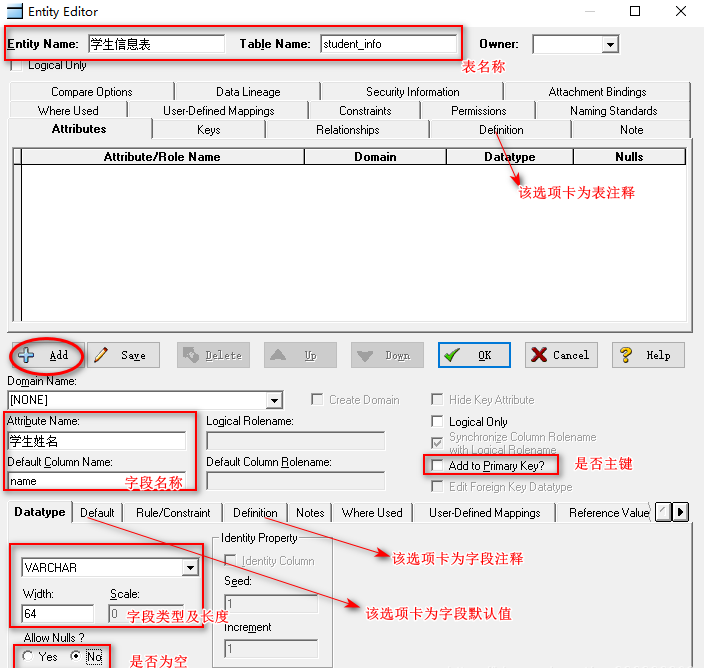

4、点击下图椭圆处展开，按下图红框处填写表实体的相应的属性值。

5、创建关联关系

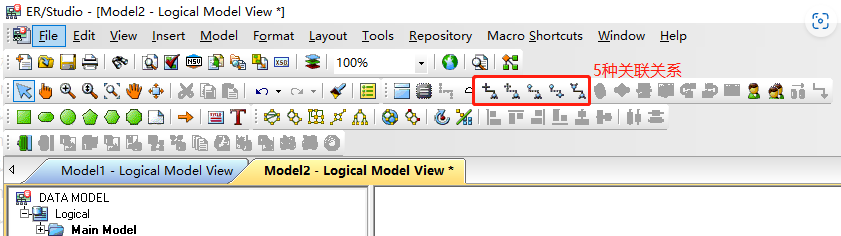

如上图红框处，ER/Studio提供5种逻辑关联关系，我们经常会用到的是第二种和第三种，如上图从左到右分别为：
（1）Identifying Relationship
1对多，父实体的主键是子实体的外键，且该外键为子实体的主键。 也就是说需要提供外键给另外一张表作联合主键。
（2）non-Identifying,mandatory relationship
1对多，父实体的主键是子实体的外键，且外键不为空（强制外键） 。
（3）non-Identifying,optional relationship
1对多，父实体的主键是子实体的外键，且外键可为空（可选外键）。
（4）one-to-to relationship
1对1，父实体的主键是子实体的外键，且外键可为空。
（5）Non-specific Relationship
多对多，父实体和子实体是多对多的关系。 （多对多的关系建议引入中间表）

6、下图为实体创建第三种关系non-Identifying,optional relationship。

二、生成SQL脚本

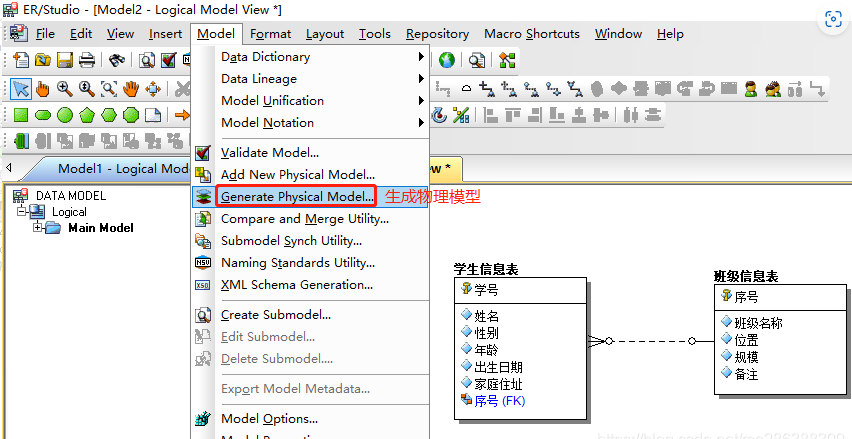

1、首先生成物理模型，才能生成SQL脚本，如下图：选择Model>Generate Physical Model

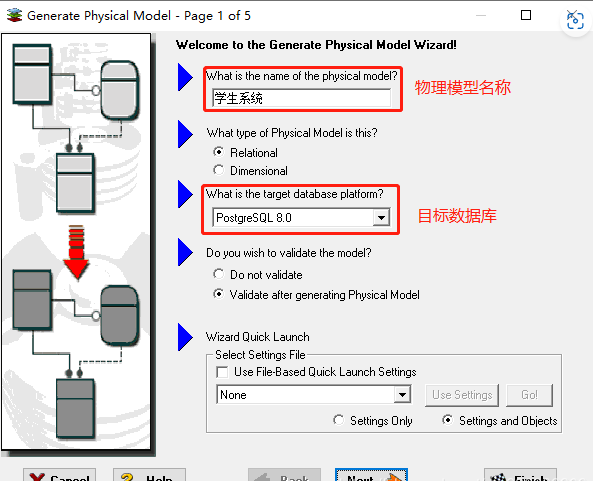

2、这里目标数据库选择PostgreSQl 8.0，当然你也可以选择Mysql、Oracle、DB2、Sql Server等数据库平台，以便生成对应的SQL脚本。

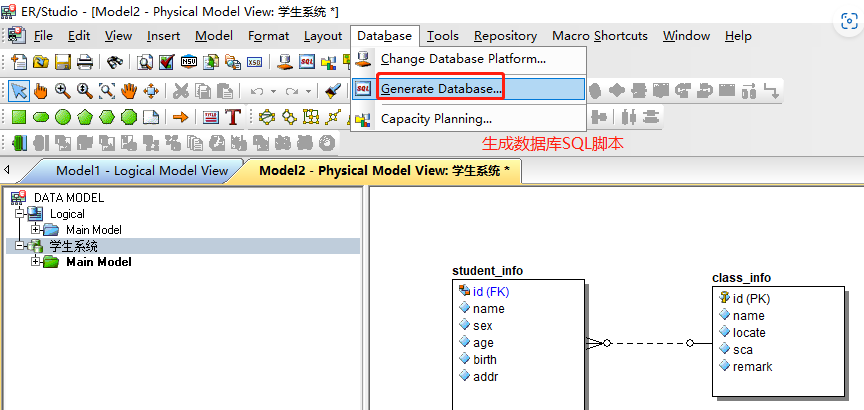

3、如下图，选中生成的物理模型，然后选择：Database>Generate Database

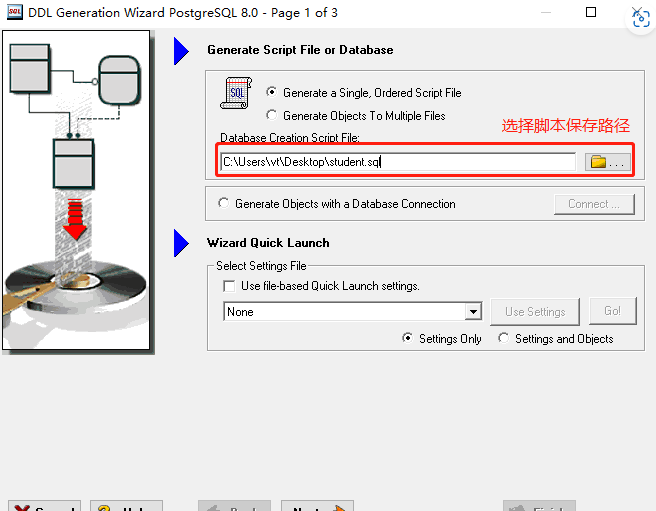

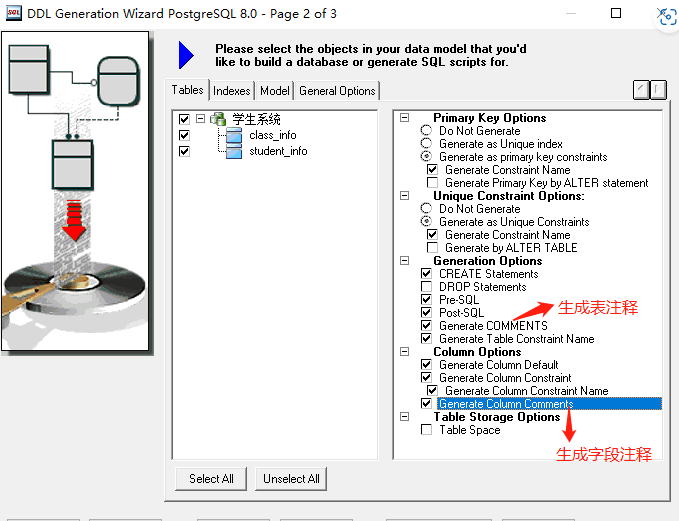

4、按照下图操作，最后点击finish即完成sql脚本的生成。（按下图操作生成表注释、字段注释）

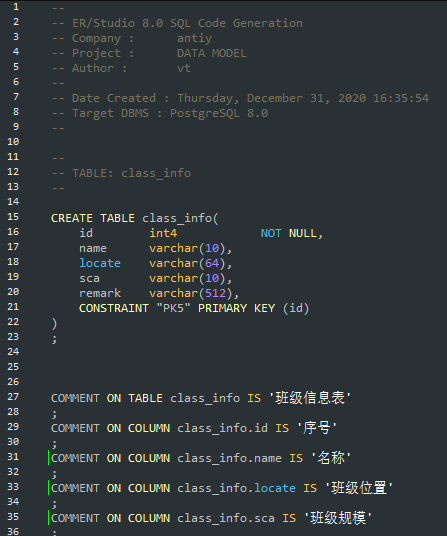

5、生成最终脚本如下图。
