[SIEMENS/S7-300] 接线图分析

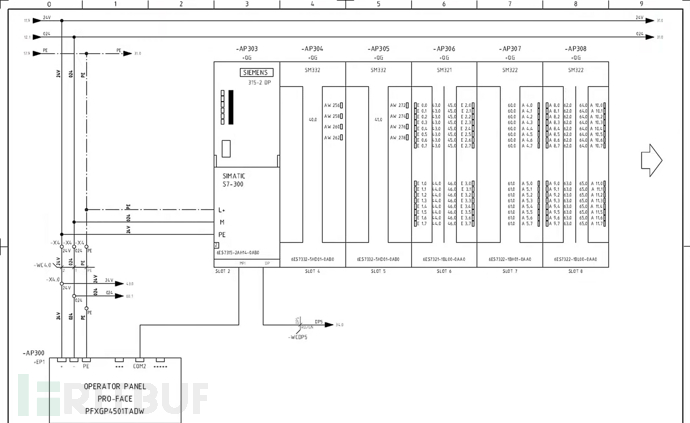

SIEMENS-S7-300 系列 接线图

(整体)

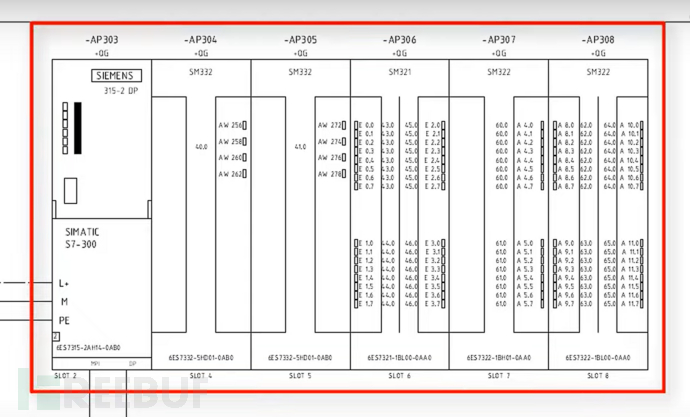

(PLC)

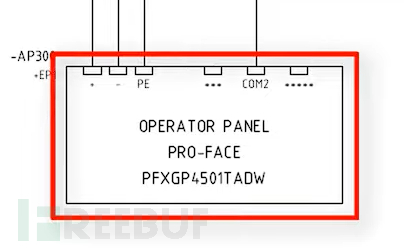

操作员面板

(操作员控制面板)

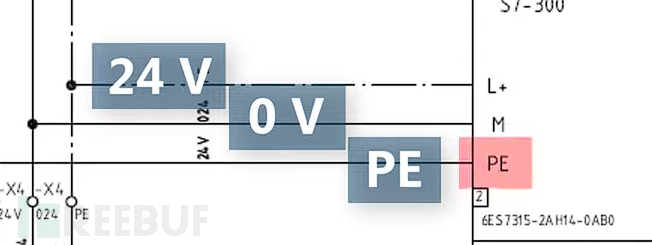

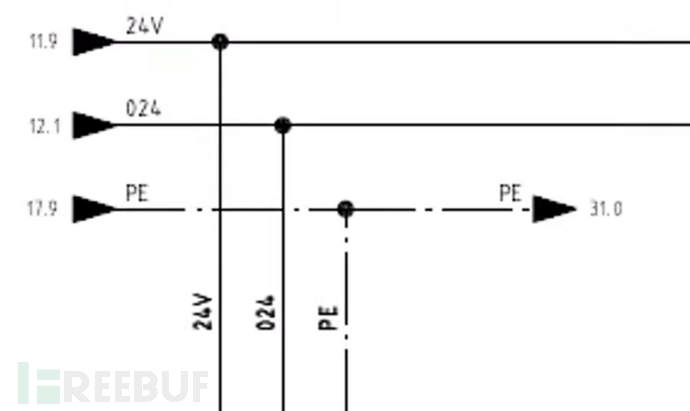

(24v在第11页面第九栏,12页面第一栏。PE在17页第九栏)

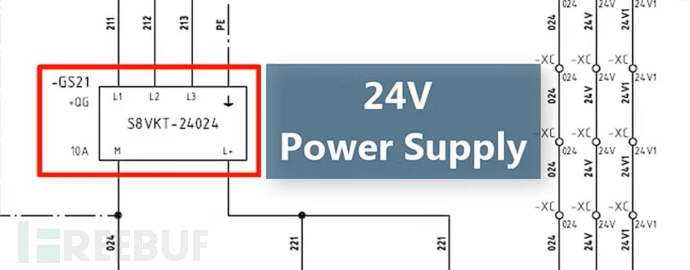

跟进地址,到24V电源适配器

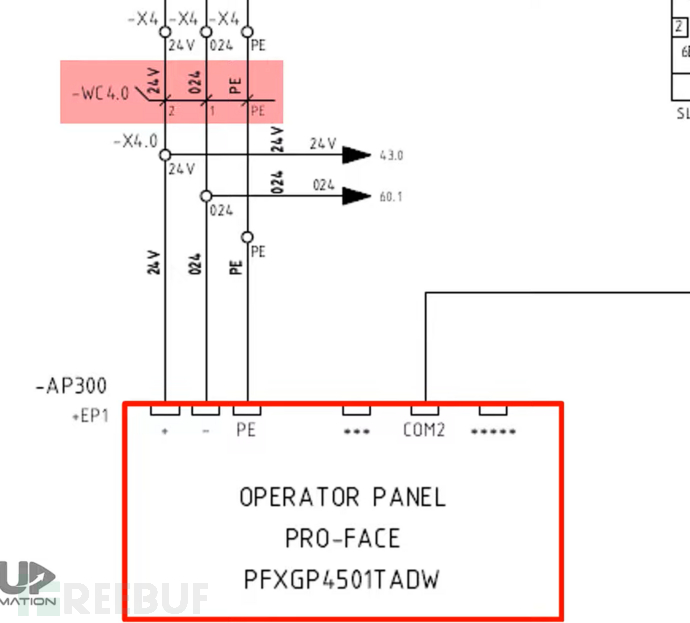

操作面板来自X4.0端子块,并且带有WC4.0标签的电缆。

PLC

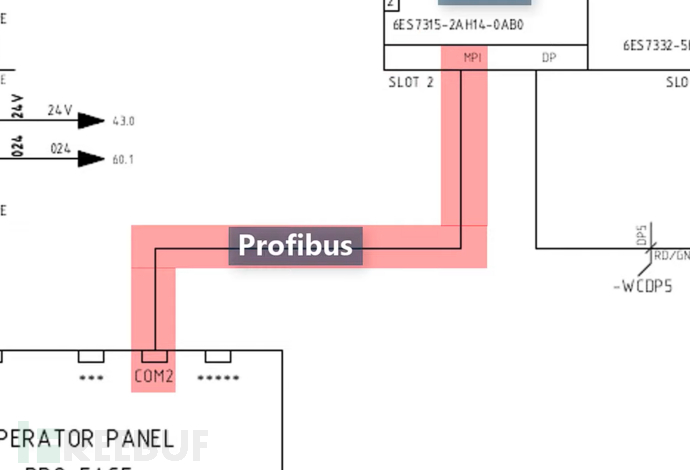

操作面板与PLC之间通信使用Profibus电缆,直接通过CPU的MPI端口

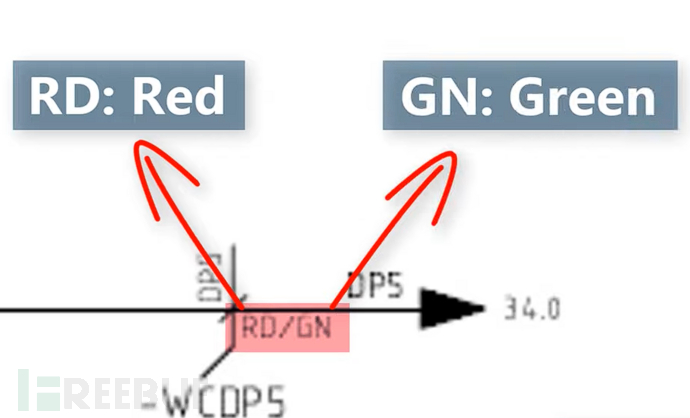

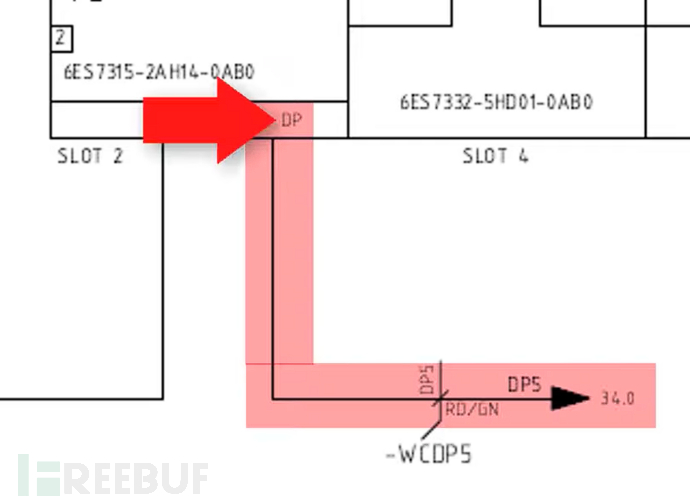

WCDP5电缆(Profibus),它连接到CPU的DP端口。

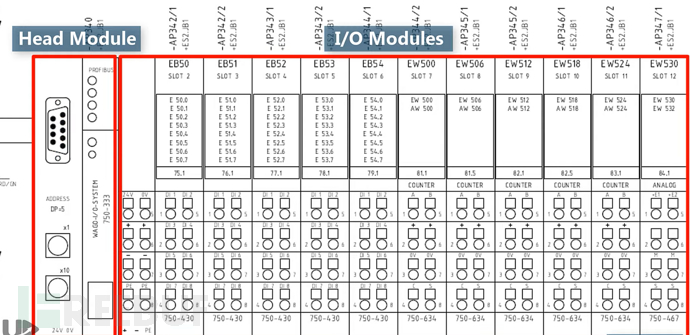

34页索引0,PLC

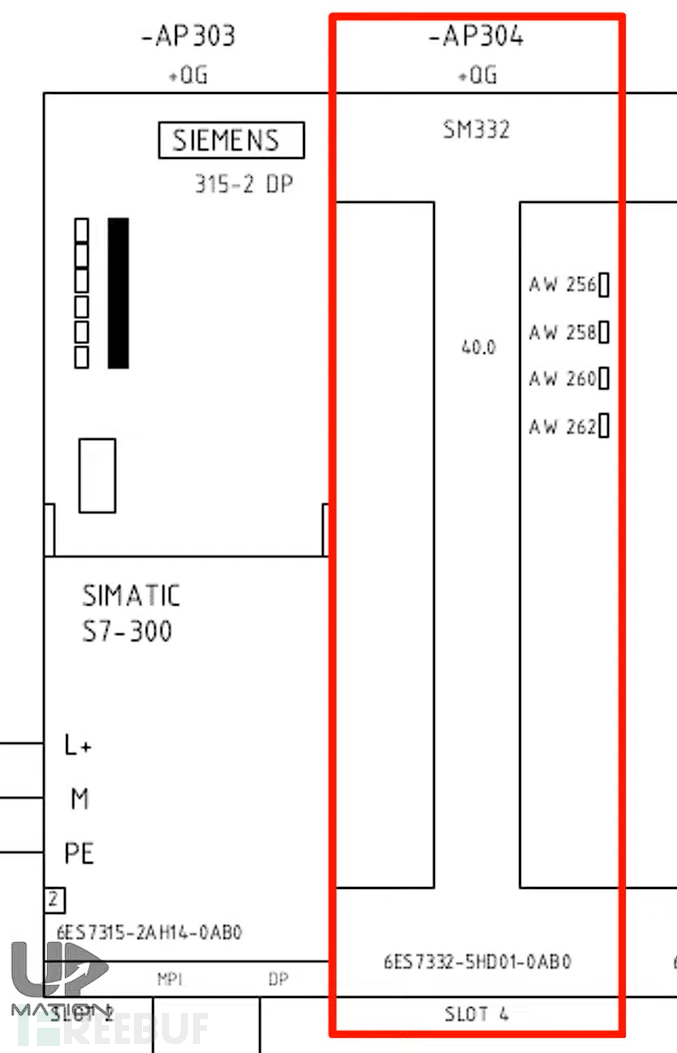

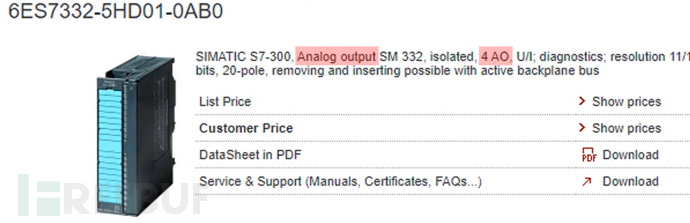

模拟量输出模块

每一个专用于单一设备

第40页

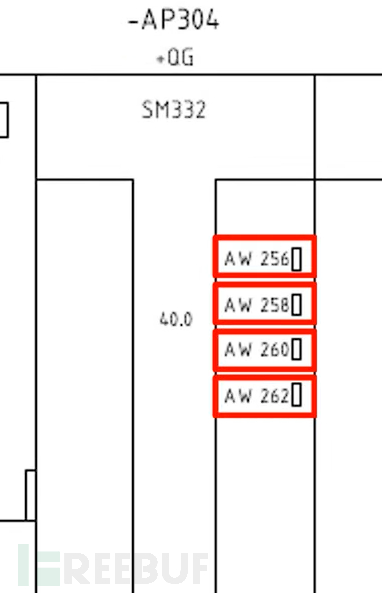

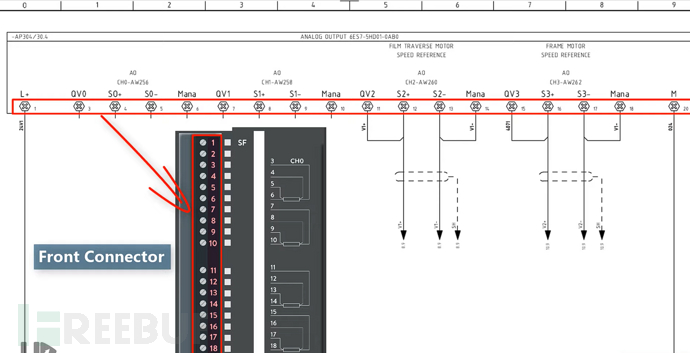

每一个编号所对其螺丝位置。必须接入24V电源。

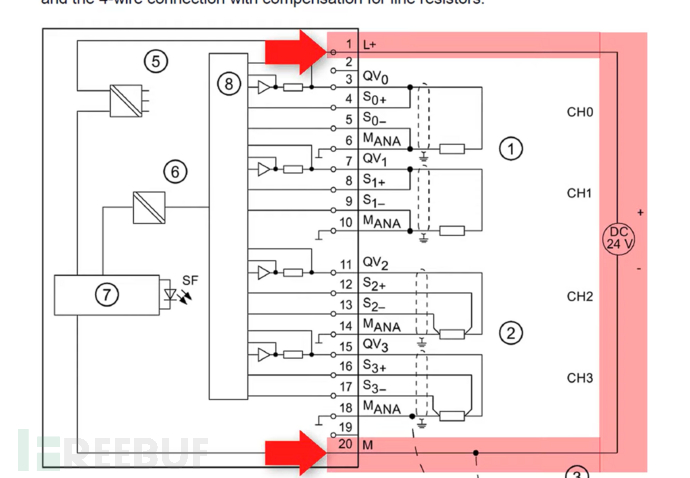

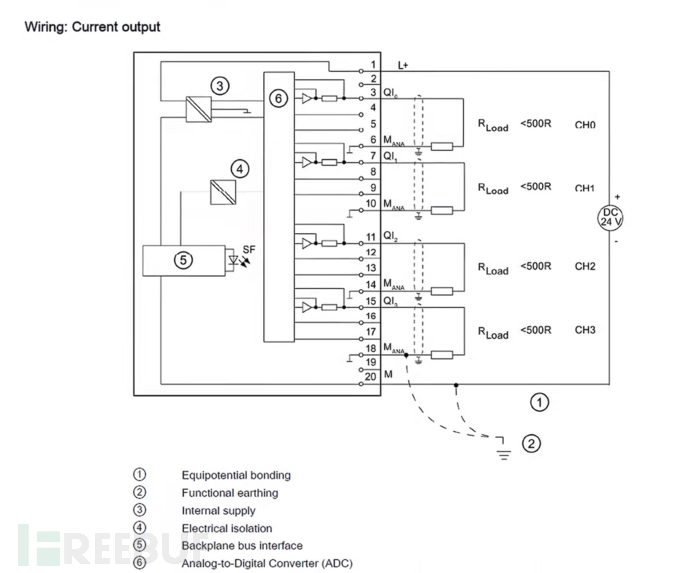

在区域1(CH1,CH2)中,应该使用双线连接,不补偿线路电阻。

在PLC的模拟量输出卡中，“不补偿线路电阻”通常意味着输出信号不会自动调整以补偿由于电缆电阻引起的电压降。以下是一些相关的细节：

• 电缆电阻的影响：
  在长距离传输模拟信号时，电缆的电阻会导致电压降，从而影响信号的准确性。
  例如，如果你期望在负载端获得10V的信号，但由于电缆电阻的存在，实际电压可能会低于10V。
• 不补偿线路电阻：
  如果模拟量输出卡不具备补偿功能，那么它输出的信号不会自动调整以弥补电缆电阻引起的电压降。
  这意味着你需要手动考虑并调整输出信号，以确保在负载端获得正确的电压或电流。
• 应用场景：
  在某些高精度应用中，电缆电阻的影响可能需要通过手动校准或使用更短的电缆来最小化。
  有些高级的模拟量输出卡可能会具备自动补偿功能，但如果没有这种功能，用户需要自行处理。

在区域2(CH3,CH4)中,应该使用四线连接,补偿线路电阻。

模拟量输出设置

我们可以通过TIA中,来设置该模块的输出方式。

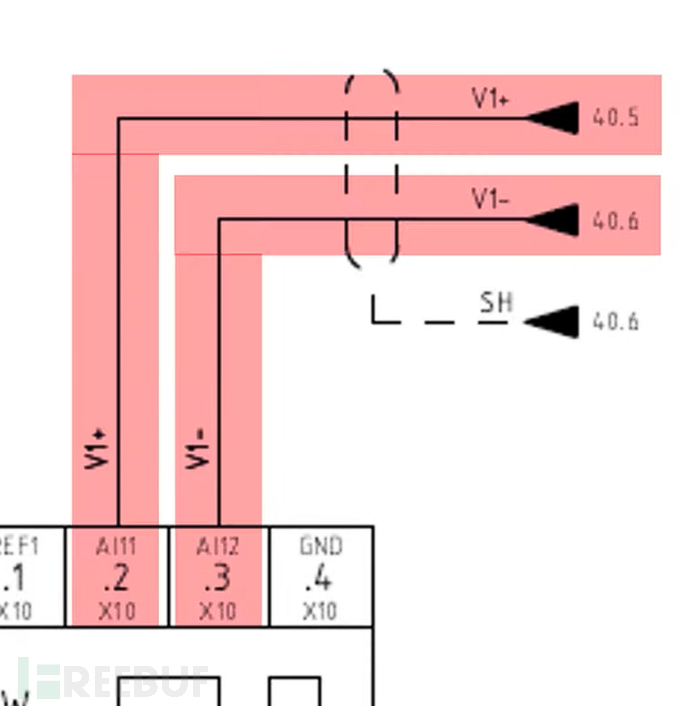

电机控制

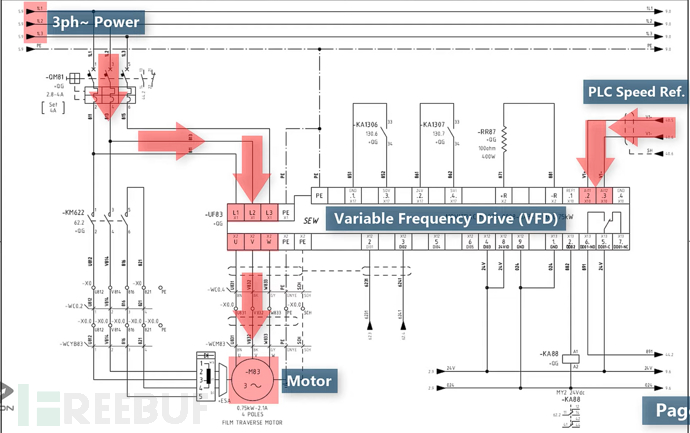

三相电源->VFD变频器输入(调整功率)(根据PLC中模拟量输出卡给出的速度参数)->控制电机速度

例如当PLC发出5V信号时通过VFD变频器控制电机,由原先的1500rpm降到750rpm。

数字量输入模块

内部图

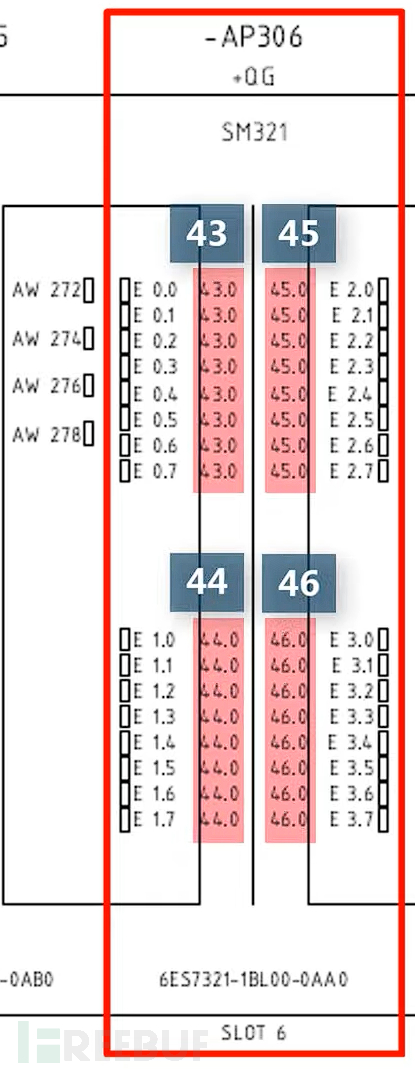

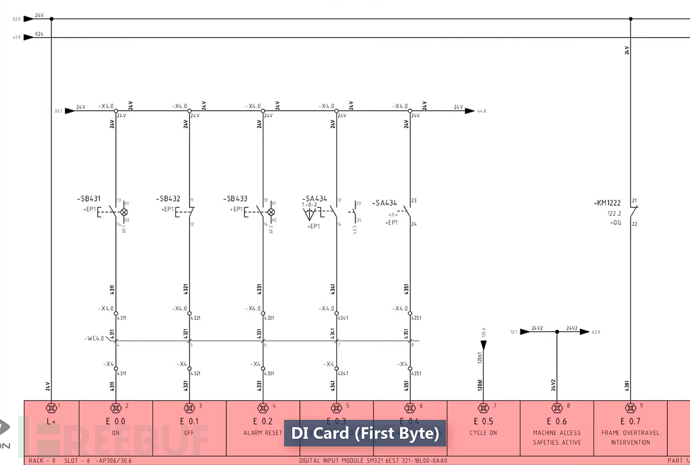

数字量输入卡的第一个字节

X4接线端子，以及WC4.0的电缆芯数为4，这是多芯电缆。位于按钮和卡之间。

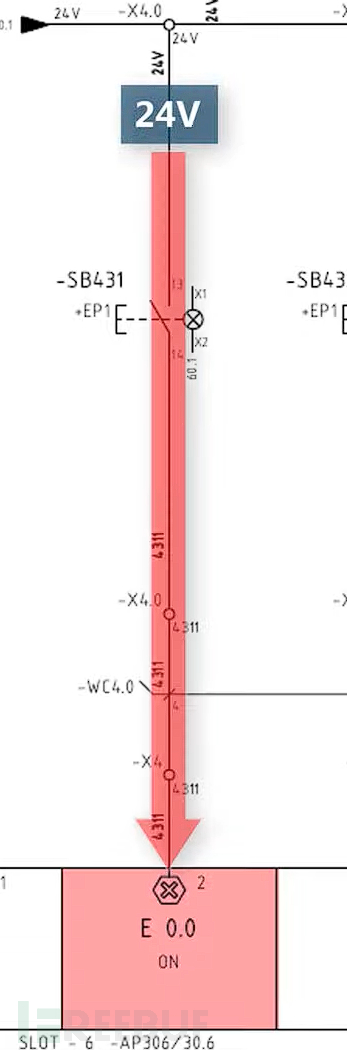

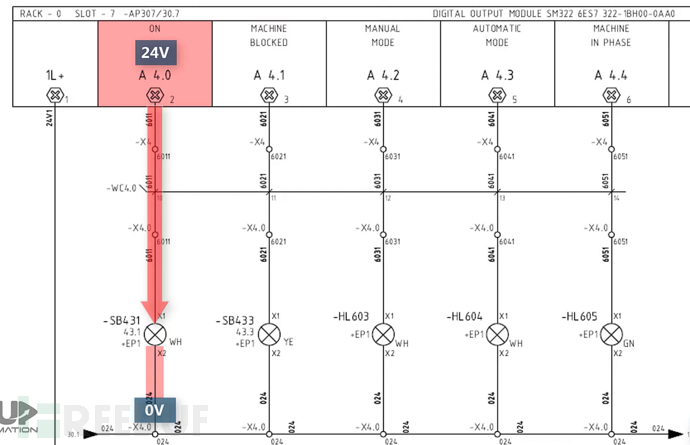

当我们按下按钮时,24v信号拉高E0.0的电位。并且向PLC发送信号来打开设备。

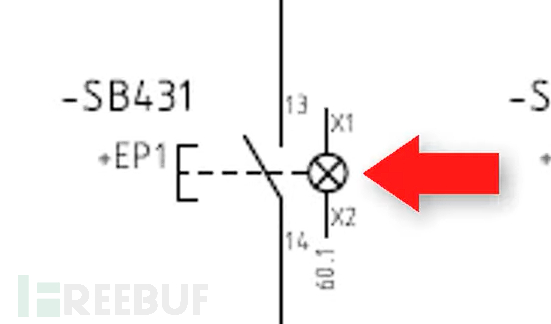

指示灯

X1,X2接线到数字量输出模块,通过PLC控制输出。
