一、前言
今天使用ST-Link时,发现ST-Link上的红色指示灯一直在闪烁,请看下方我录制的6秒短视频。
ps:平时正常使用时,红色指示灯是常亮的。
二、解决办法
- 我使用ST-Link固件更新程序扫描了下,提示“检测不到ST-Link设备”。
- 将接入电脑的USB口重新拔插下,灯终于不闪烁了,恢复正常的常亮了。
三、总结(原因)
USB接口没有损坏,而是因为USB线没有插紧,导致只接通USB电源,数据传输引脚没接上,使得ST-Link没有和PC机连通。
四、补充

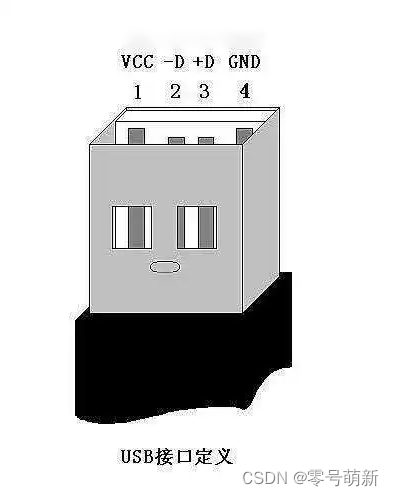

这里再简略的介绍下 USB-A 接口的引脚图。
注意:USB接口的电源引脚(VCC和GND)是比数据收发引脚长的。
接入时,先连接上电源引脚;拔出时,后断开电源引脚。
