LM2596理论_BUCK电路原理（学习笔记）

---

前言

快速了解LM2596电路，能够上手应用

---

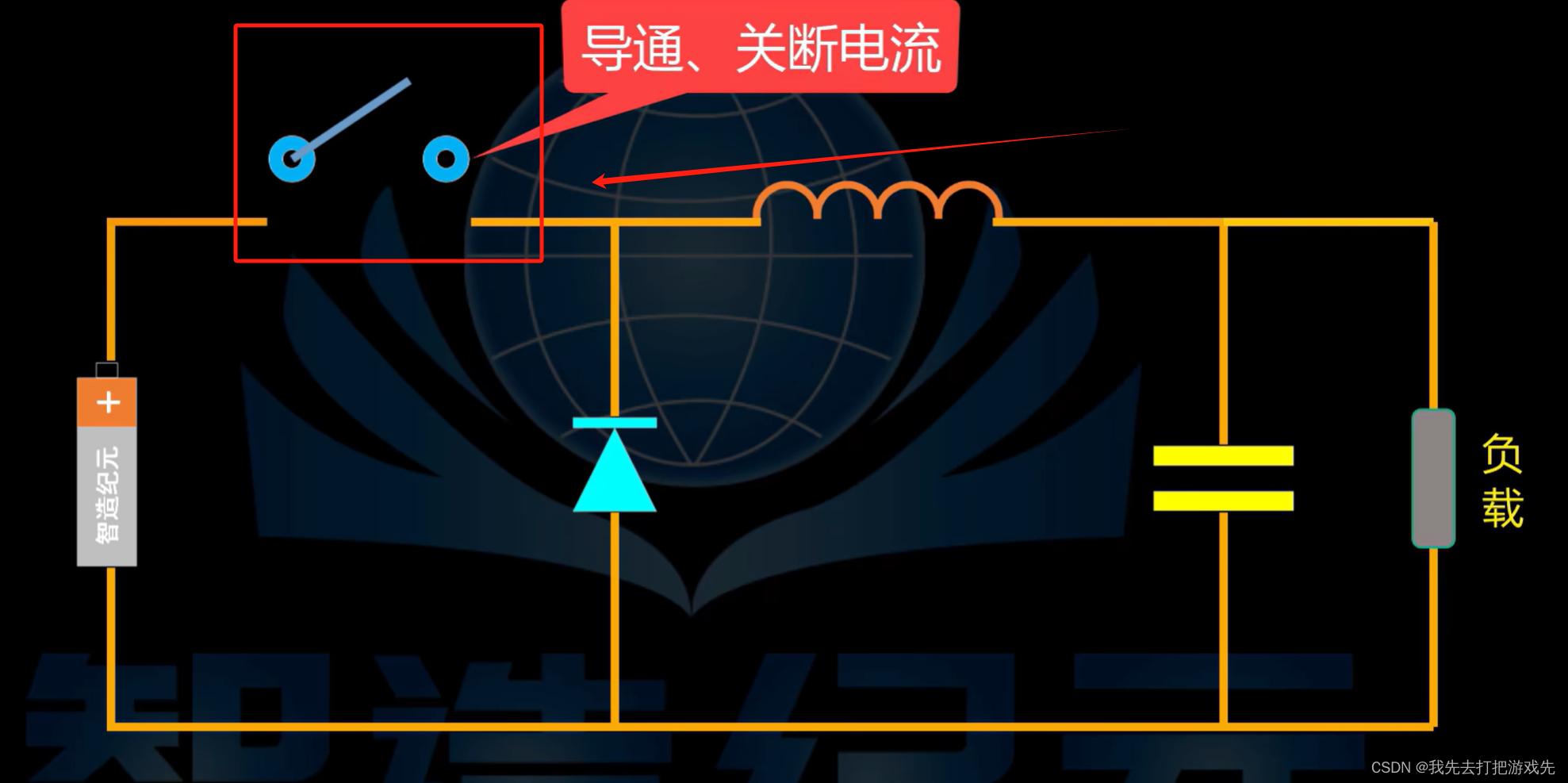

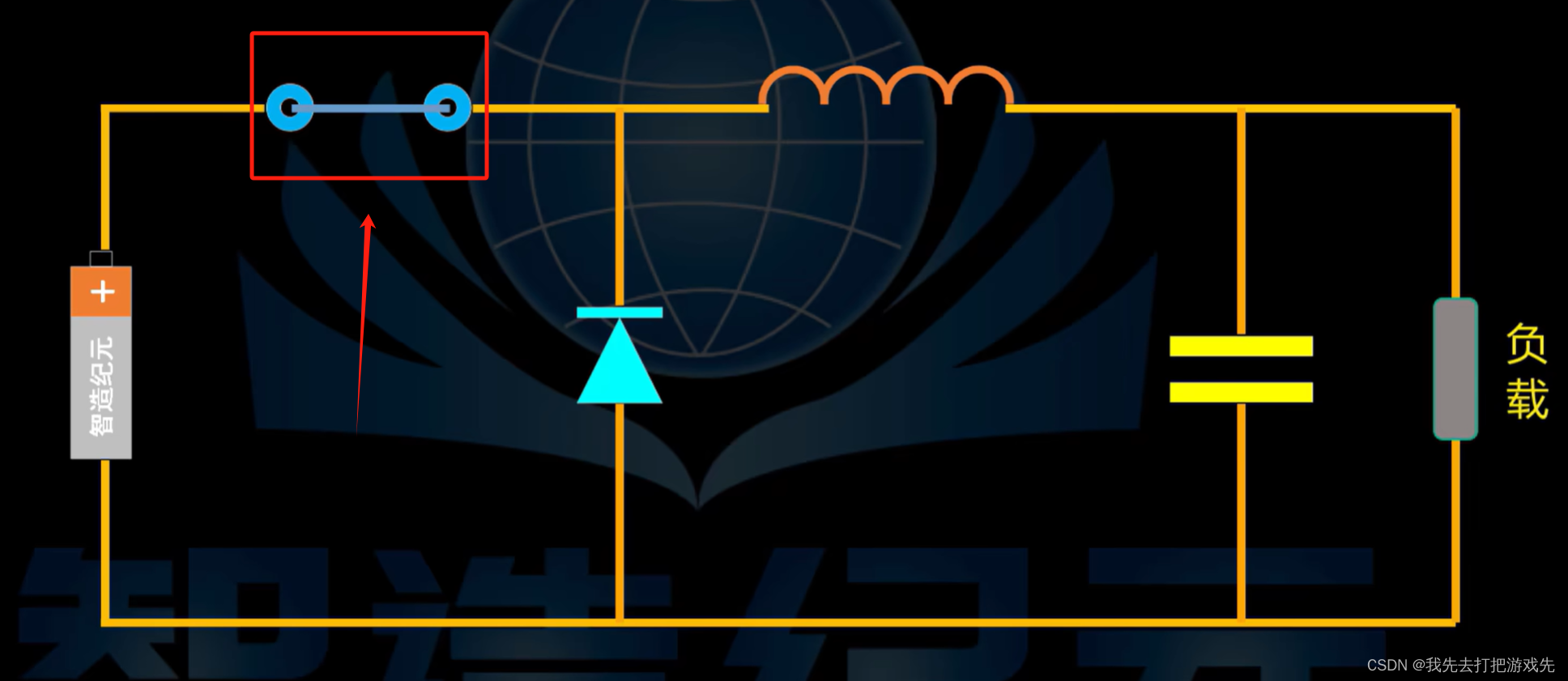

1、开关管，能够导通和断开电流

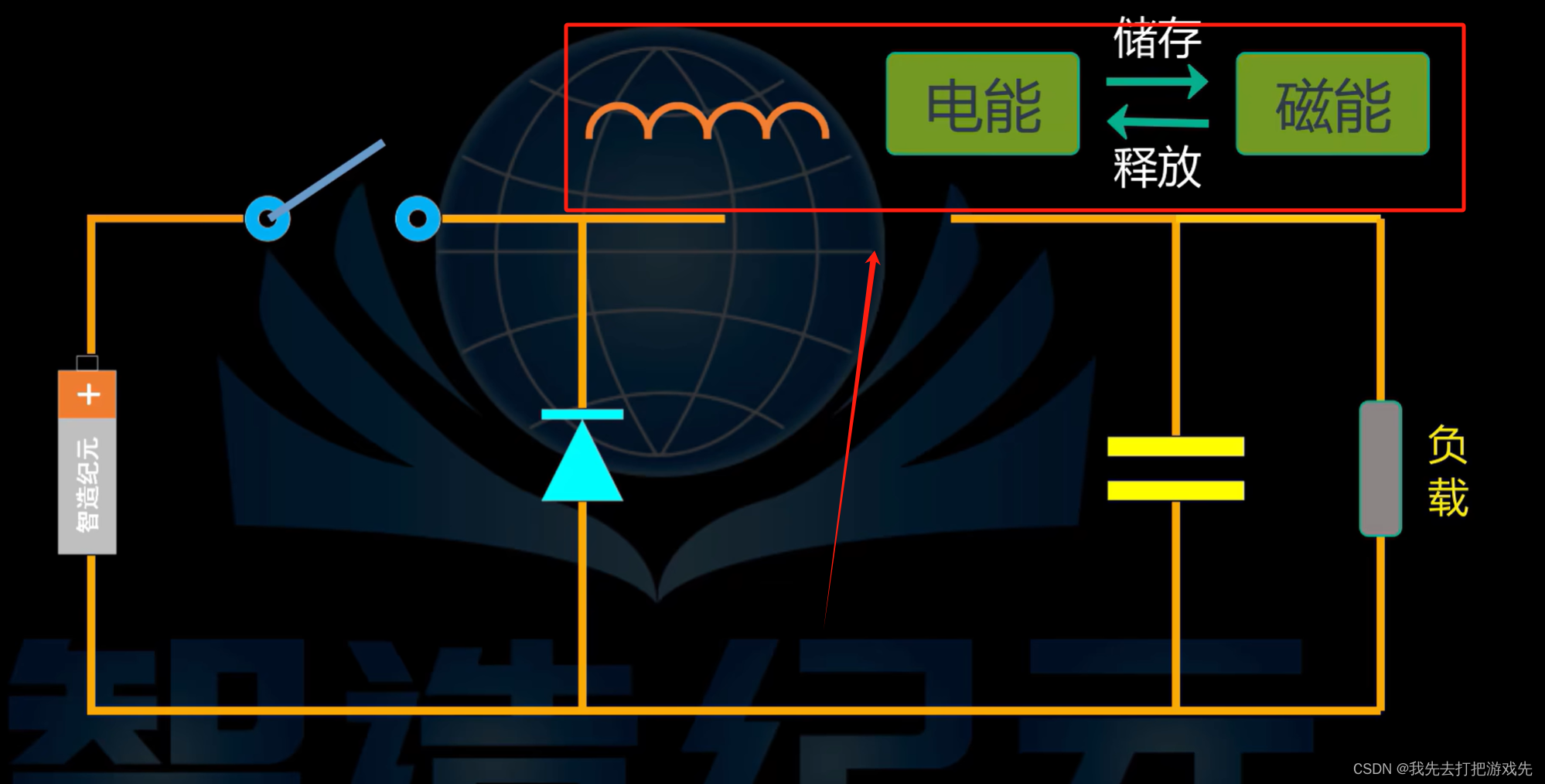

2、电感，能够将电能转换为磁能贮存起来，也能将磁能转换为电能再次释放

2.1电感在储能跟释放时，电感的正负极会发生反向

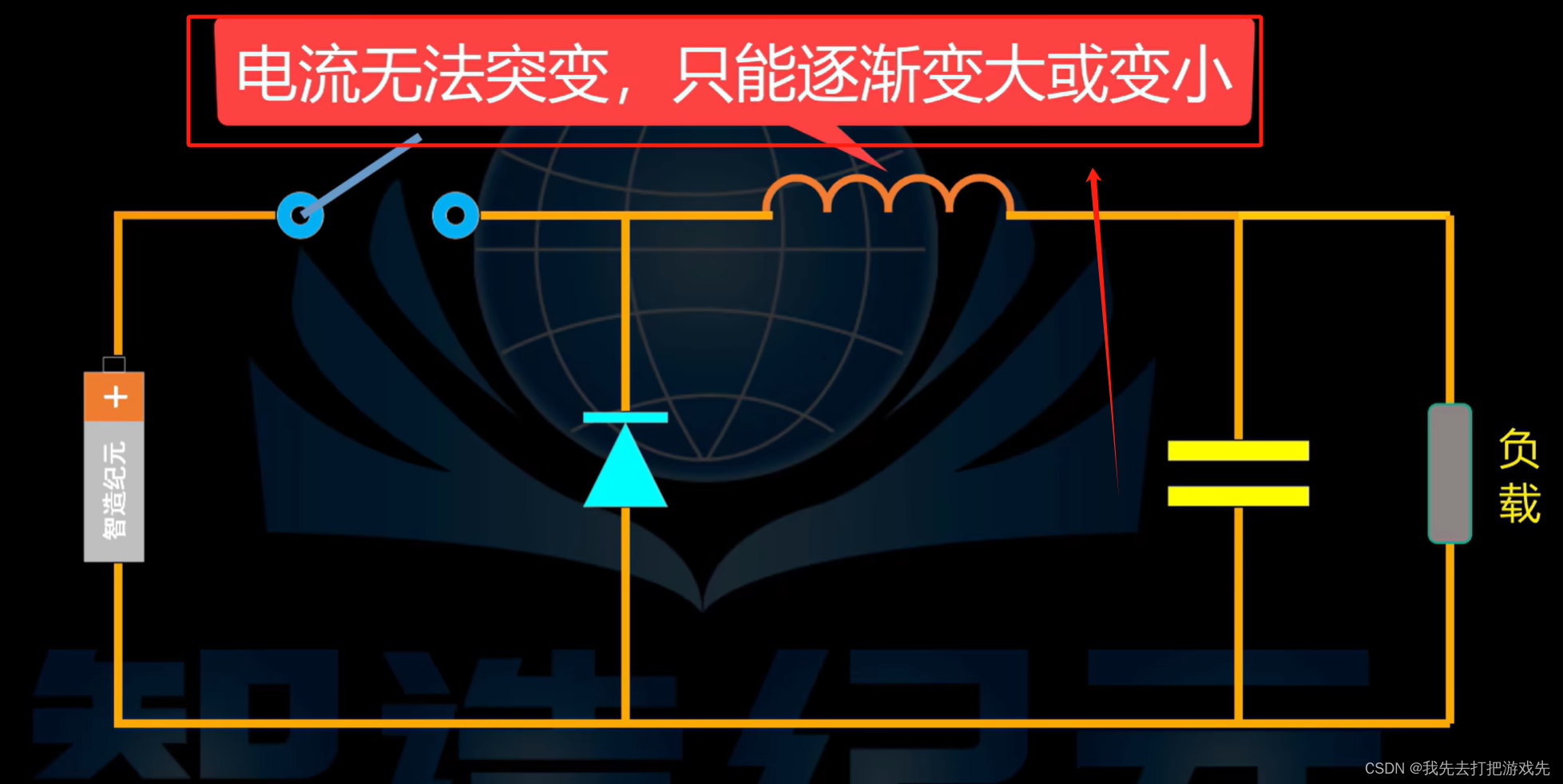

2.2流经过电感的电流无法突变，只能逐渐变大或变小

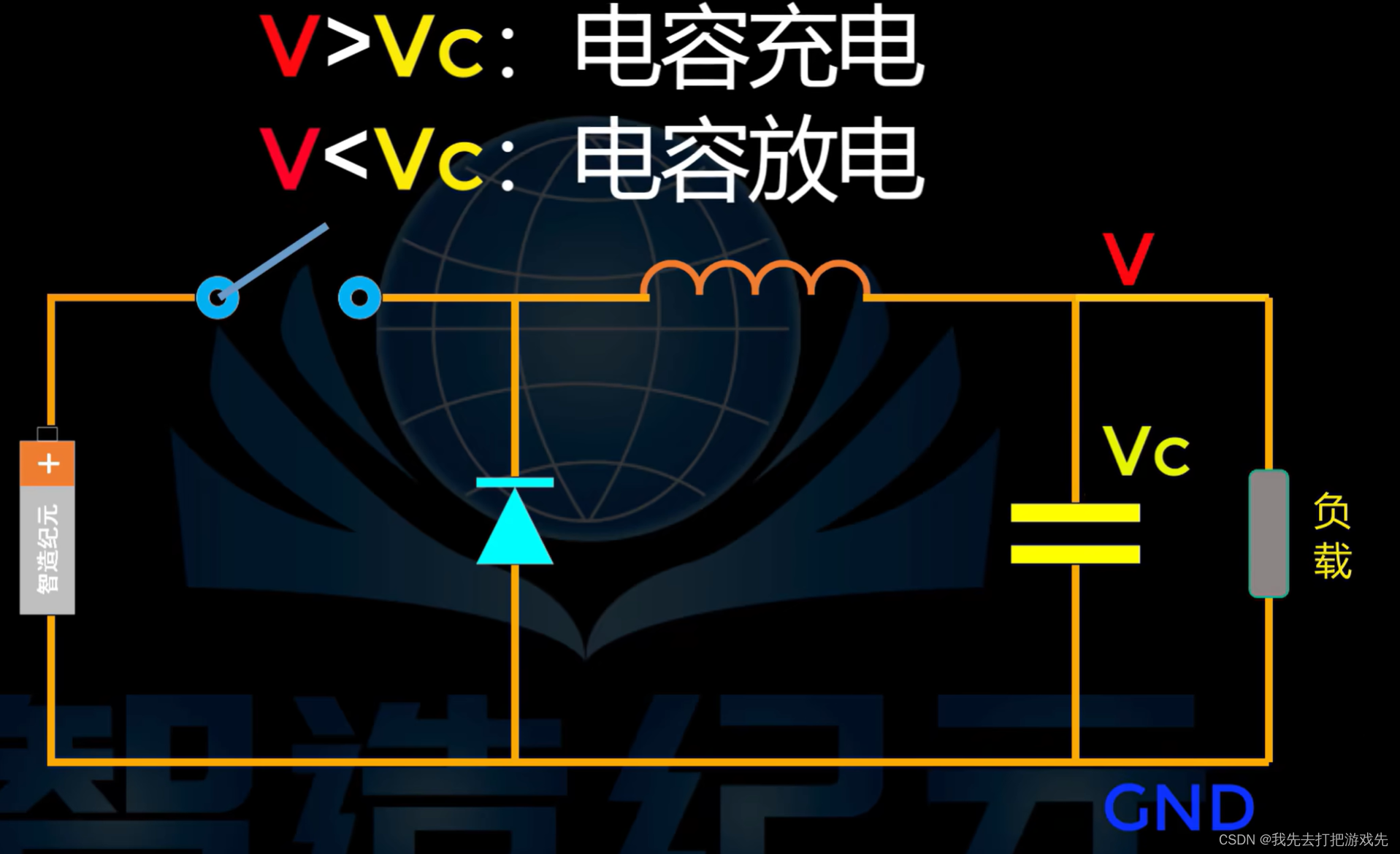

3、电容，具备储存、释放电流的功能，电容两端的电压高于外部电压时，电容放电，反之电容充电

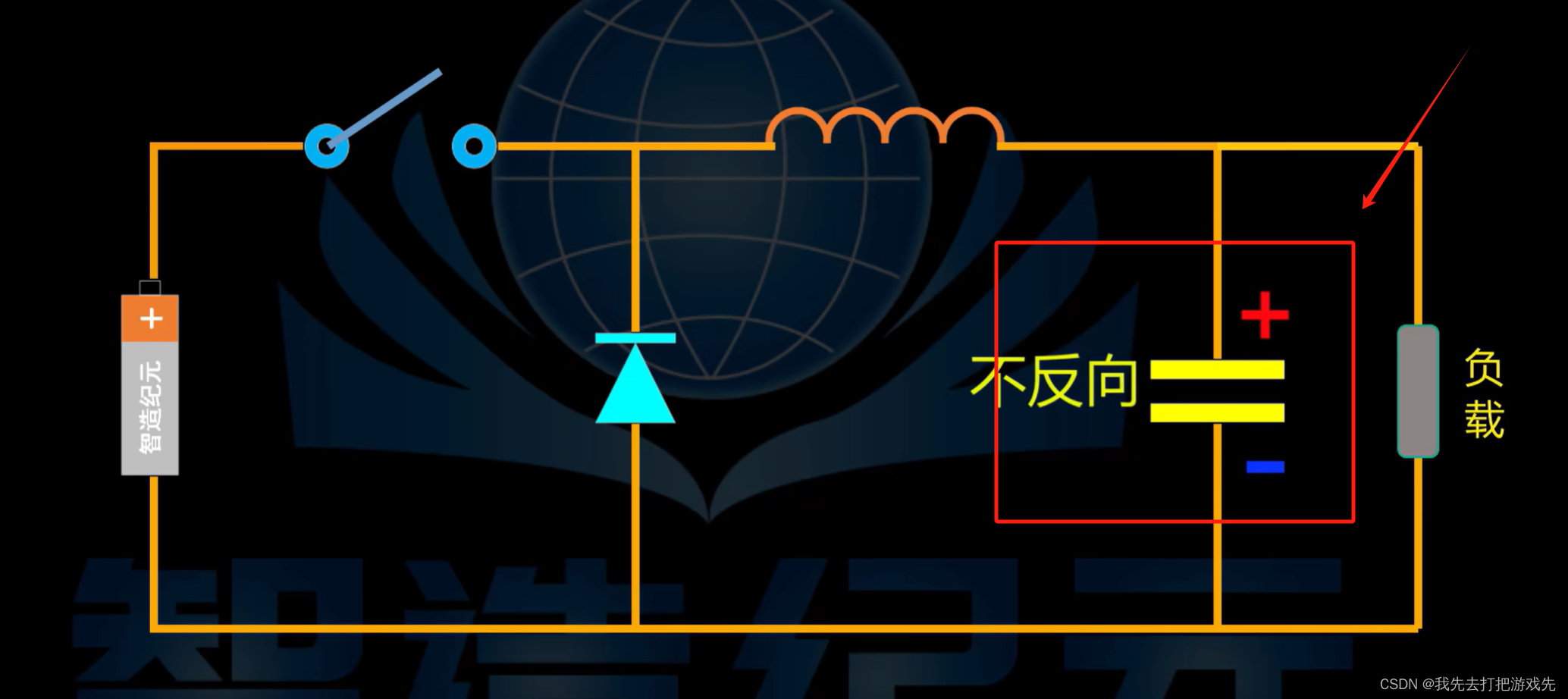

3.1、电容充放电时，电源正负极不会发生反向

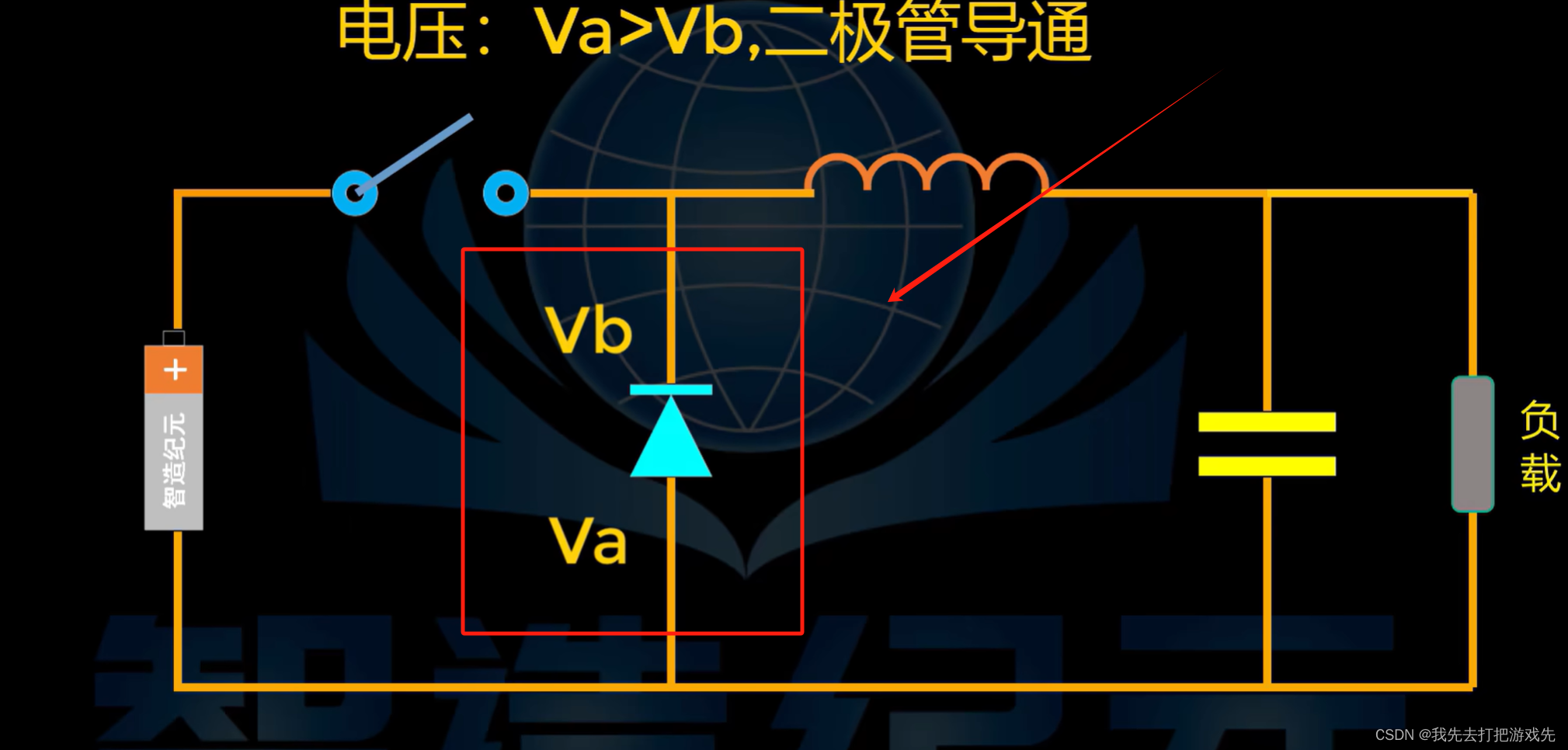

4、二极管，具有单向导电性

4.1只有a端电压大于b端才有电流通过

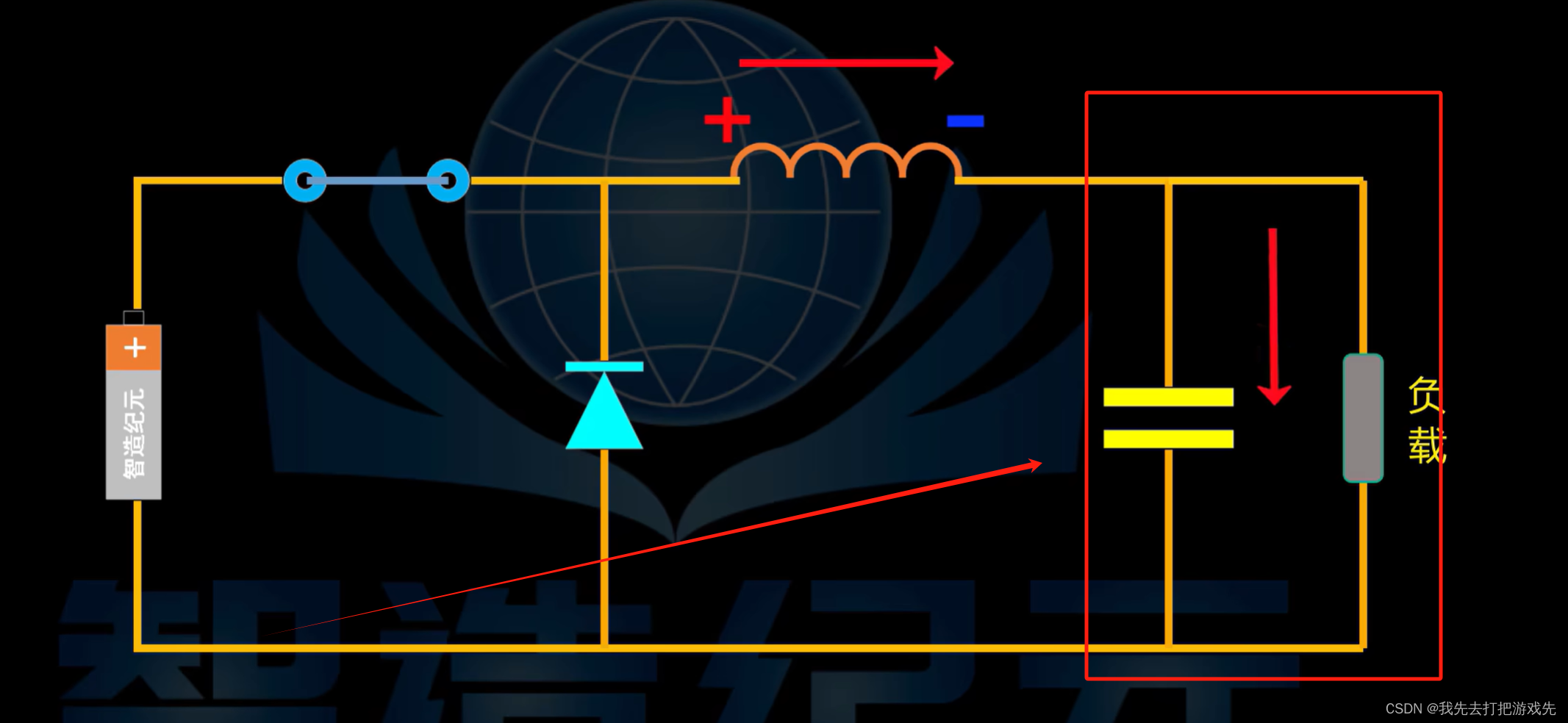

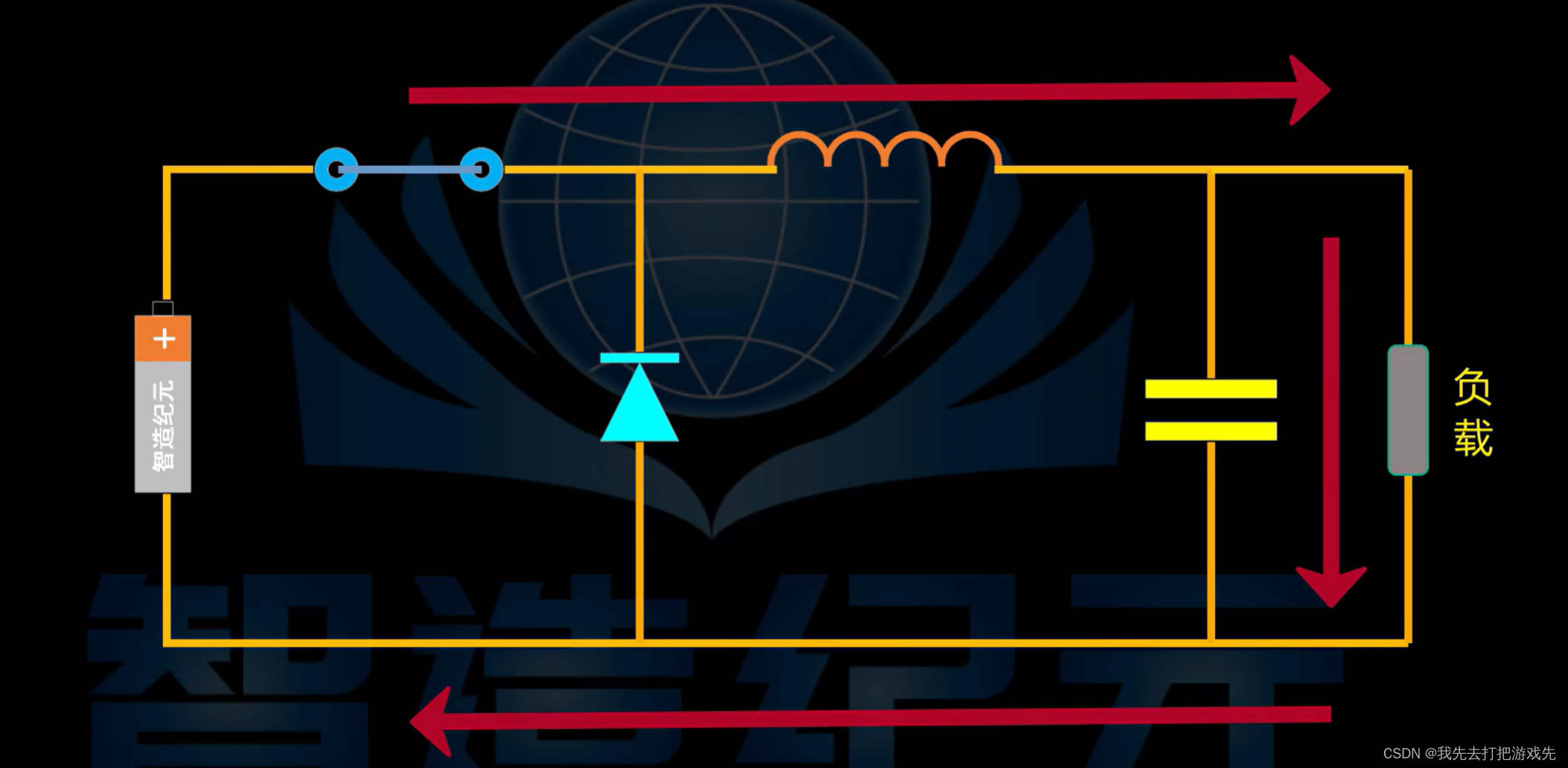

5、当开关管导通时，电流如图方向流动

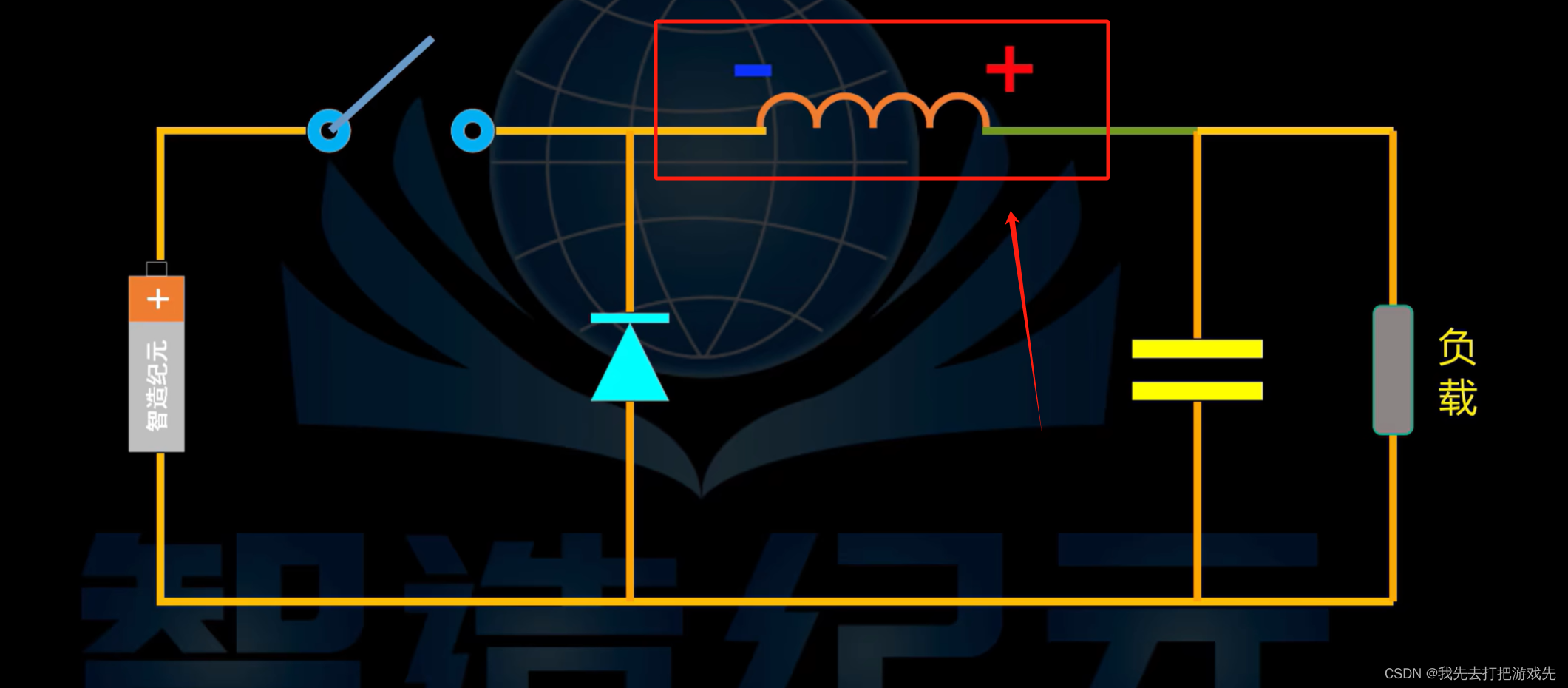

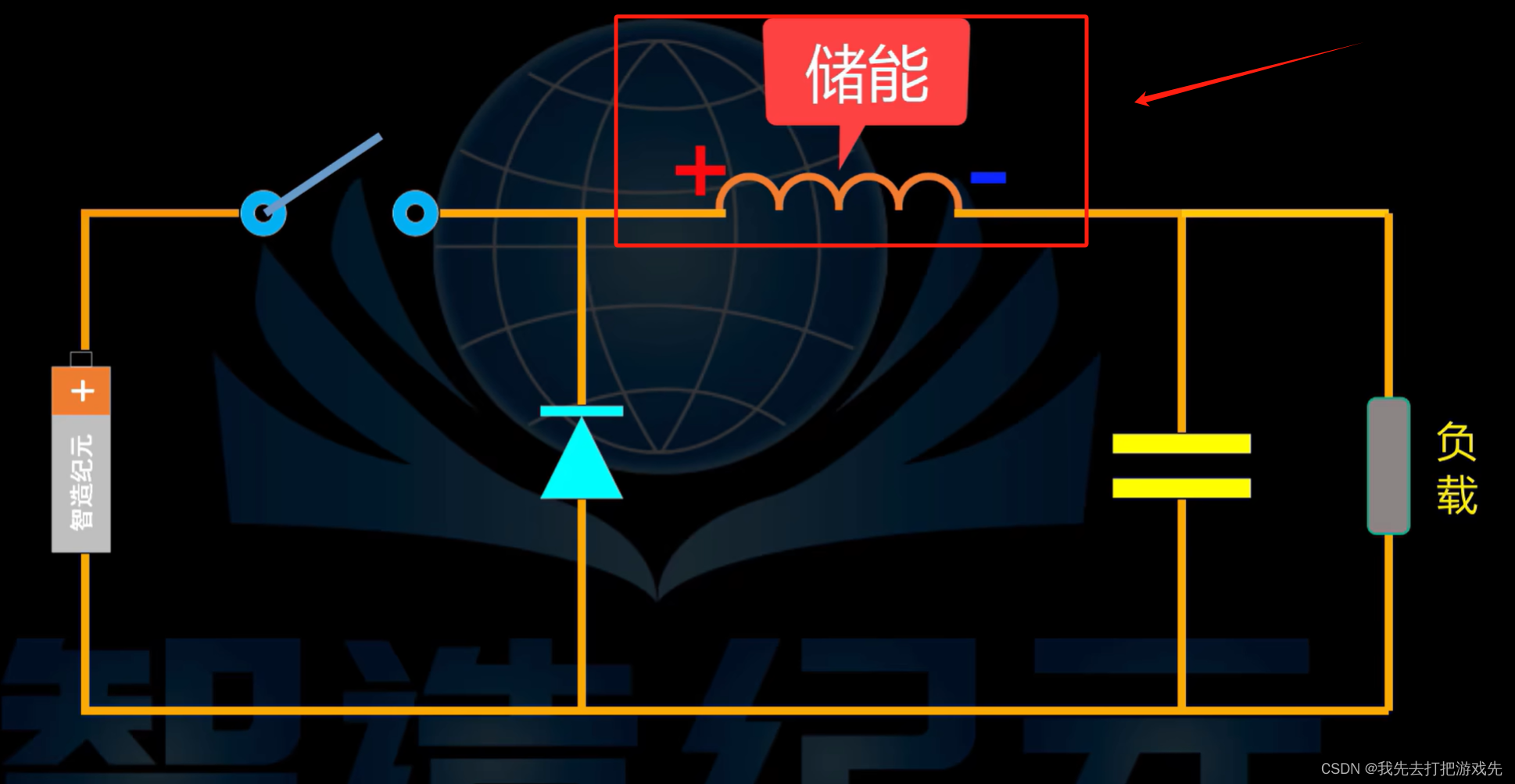

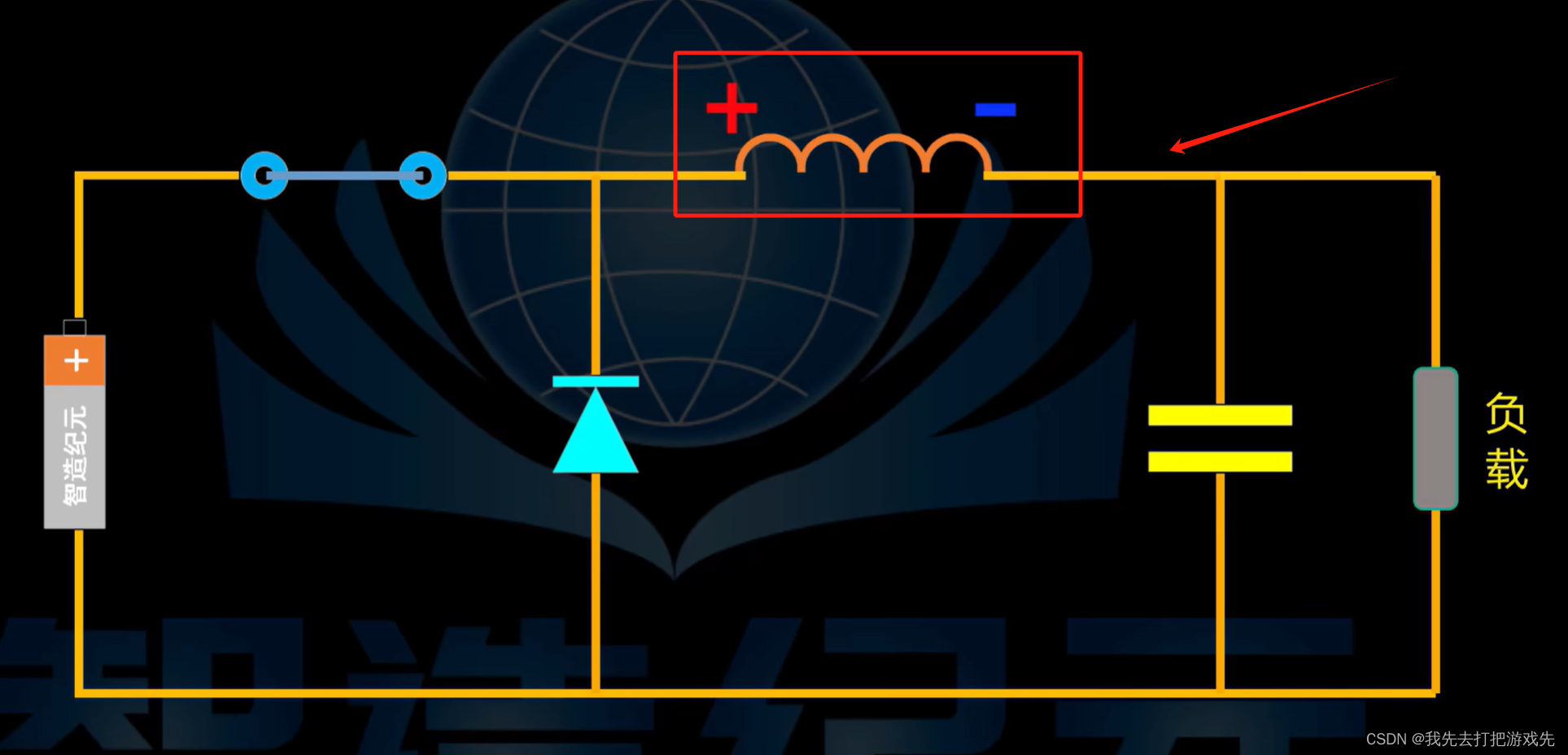

5.1、此时电感的工作状态是左正右负，流经电感的电流不能发生突变

5.2、因为电流是逐渐增大的，所以输出端两端的电压是逐步增大的，同时给电容充电

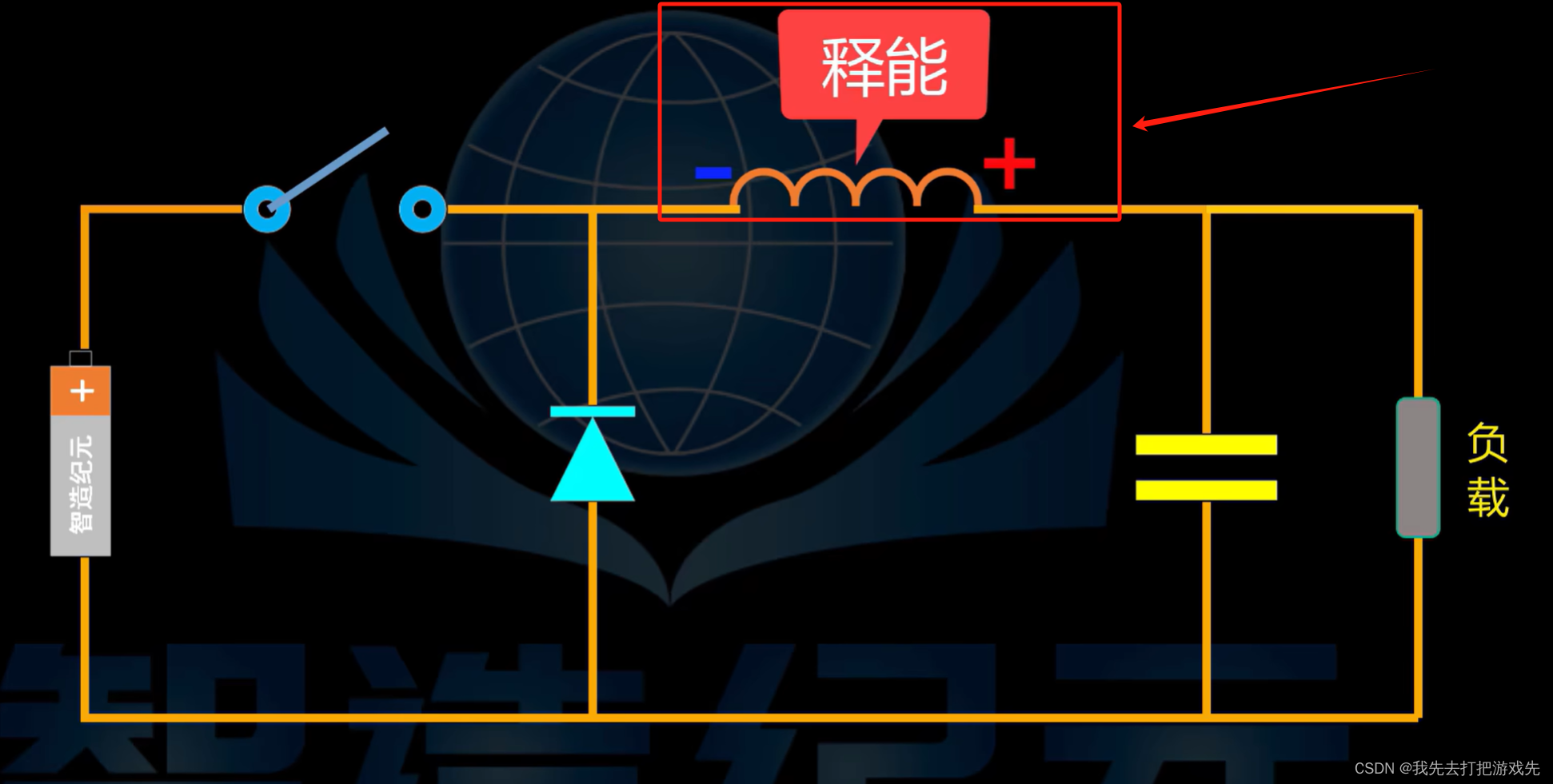

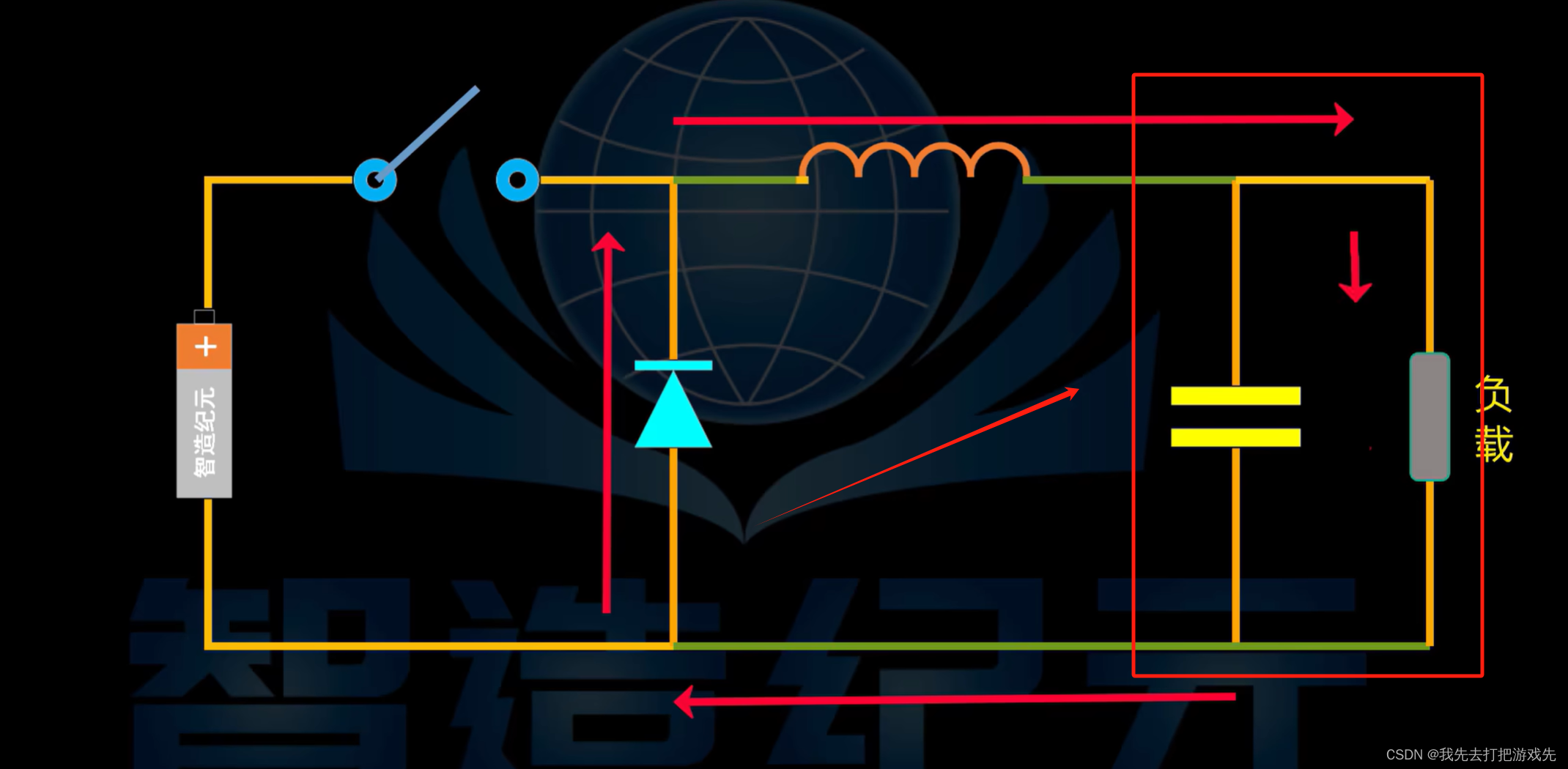

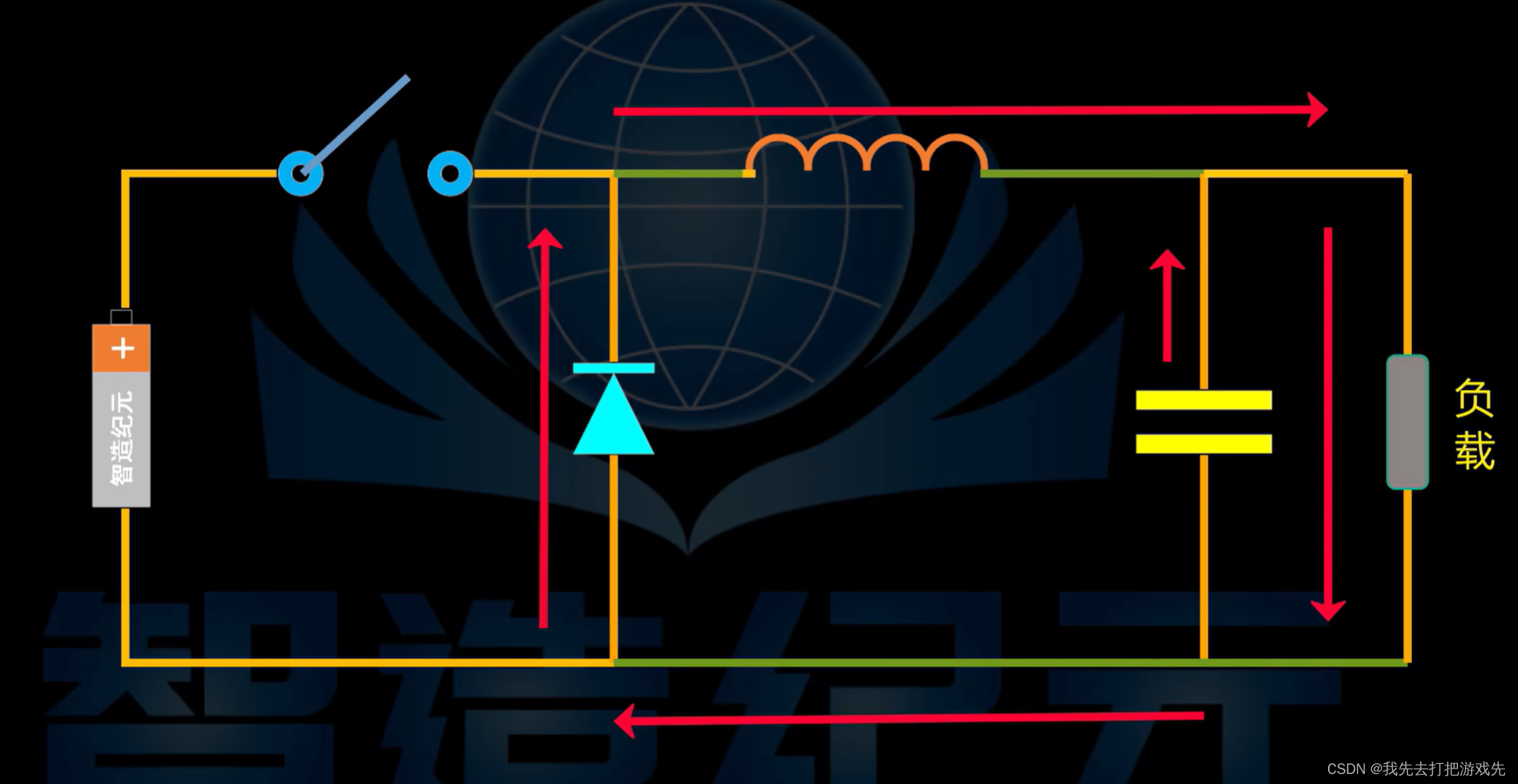

6、当开关管断开，电源不再供电，电感储存的磁能转换为电能释放，电感的极性反转

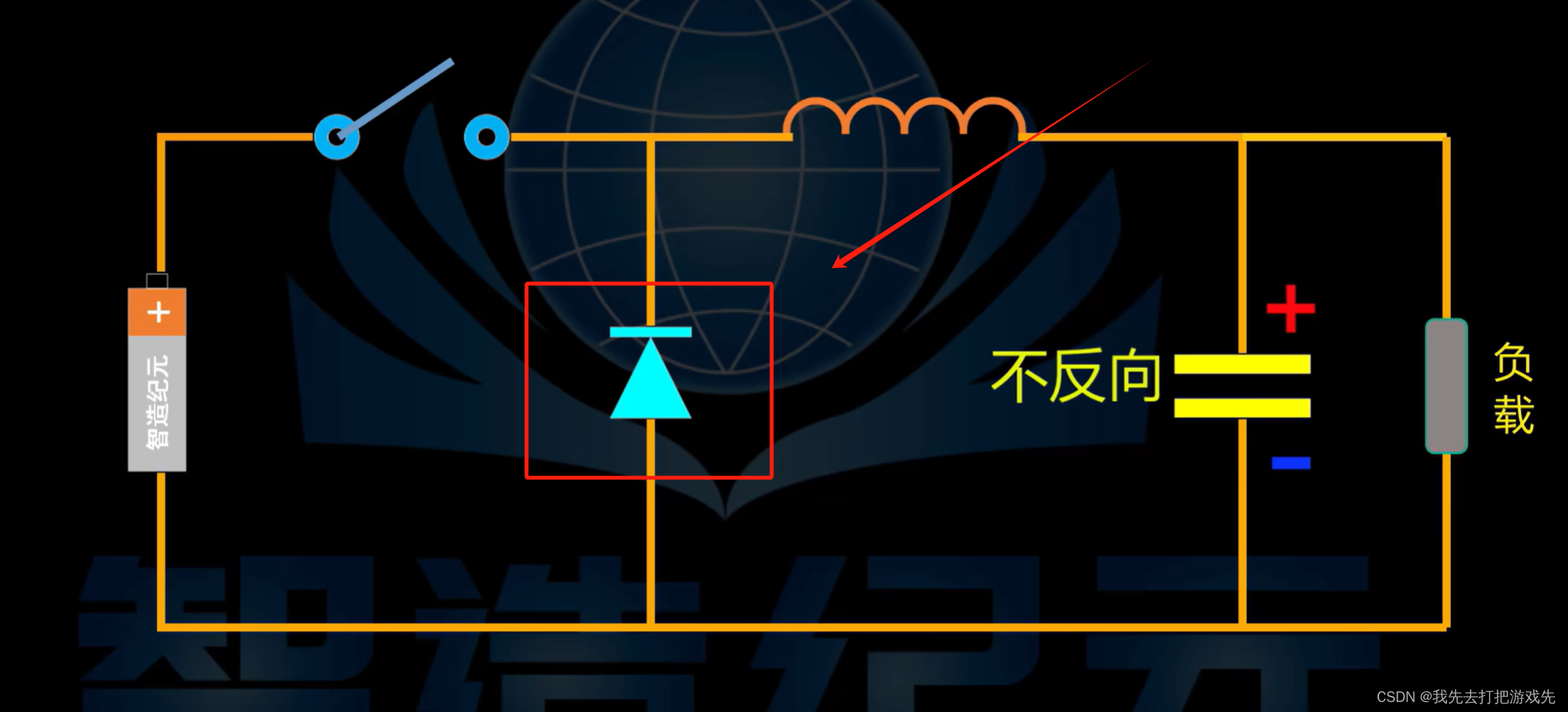

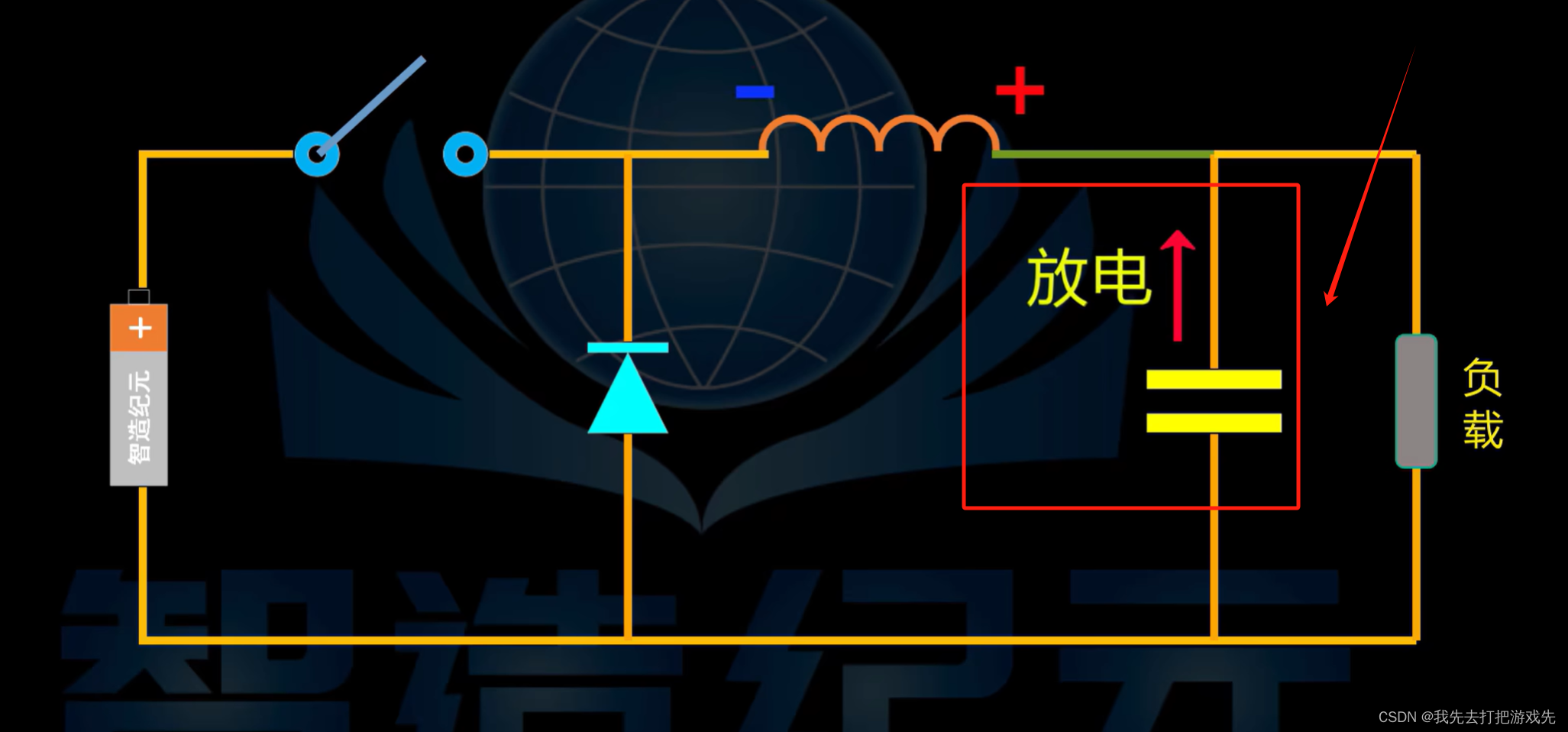

6.1电容释放电流

6.2电压电流方向如图

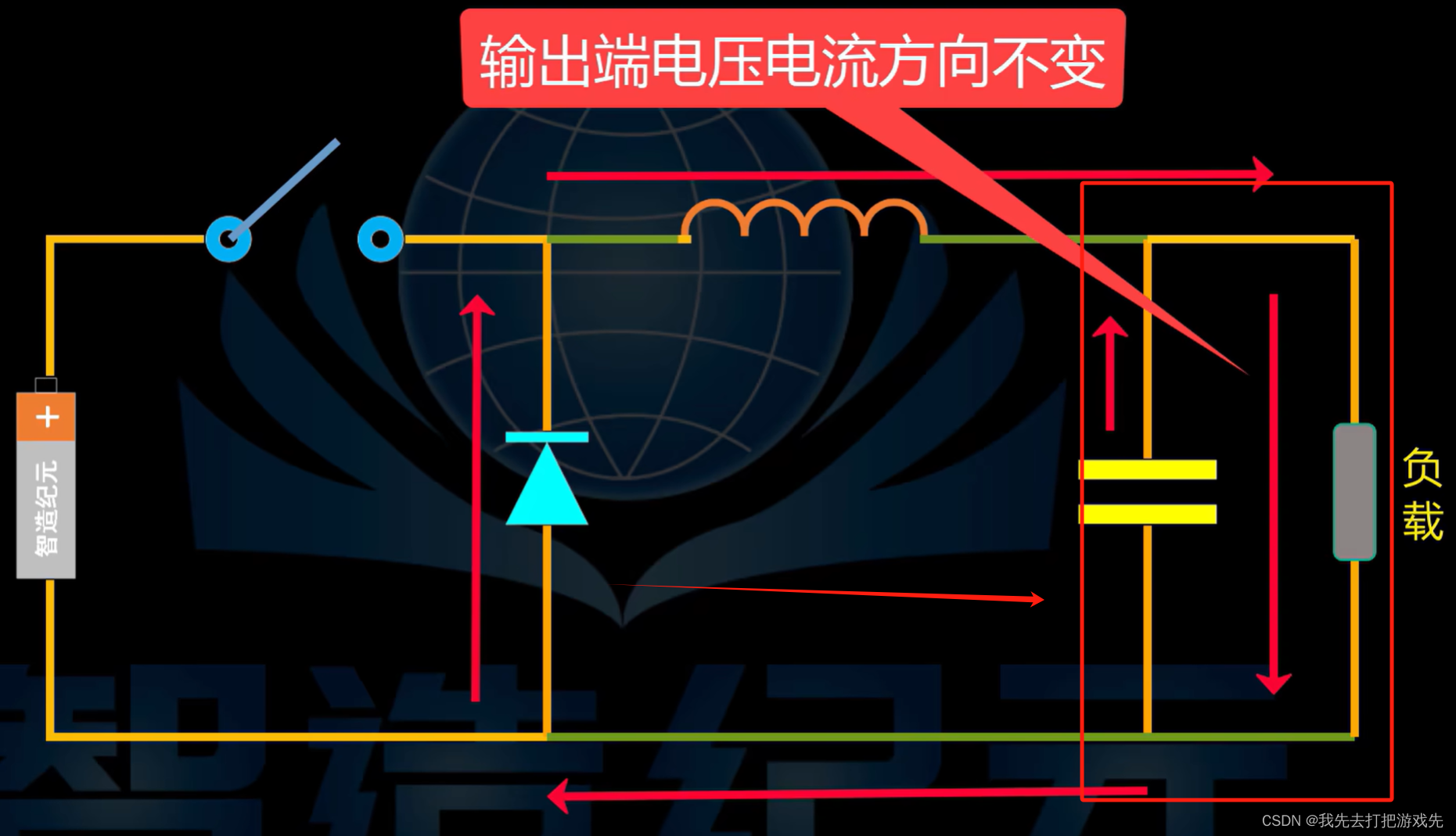

6.3可以发现，在开关管断开跟闭合的时候，负载的电压跟电流方向并没有改变

6.4虽然负载的电压跟电流方向没有改变，但是由于电感跟电容的存贮能量空间是有限的，所以随着放电时间的越长，负载两端的电压在逐渐减小

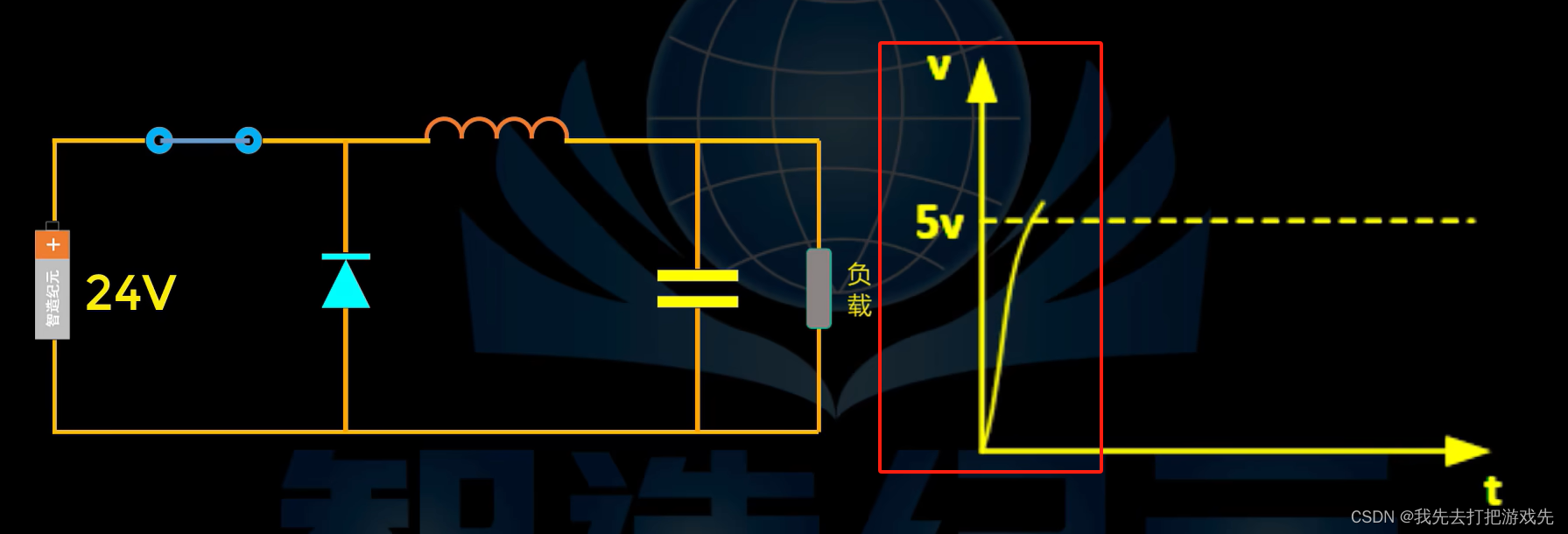

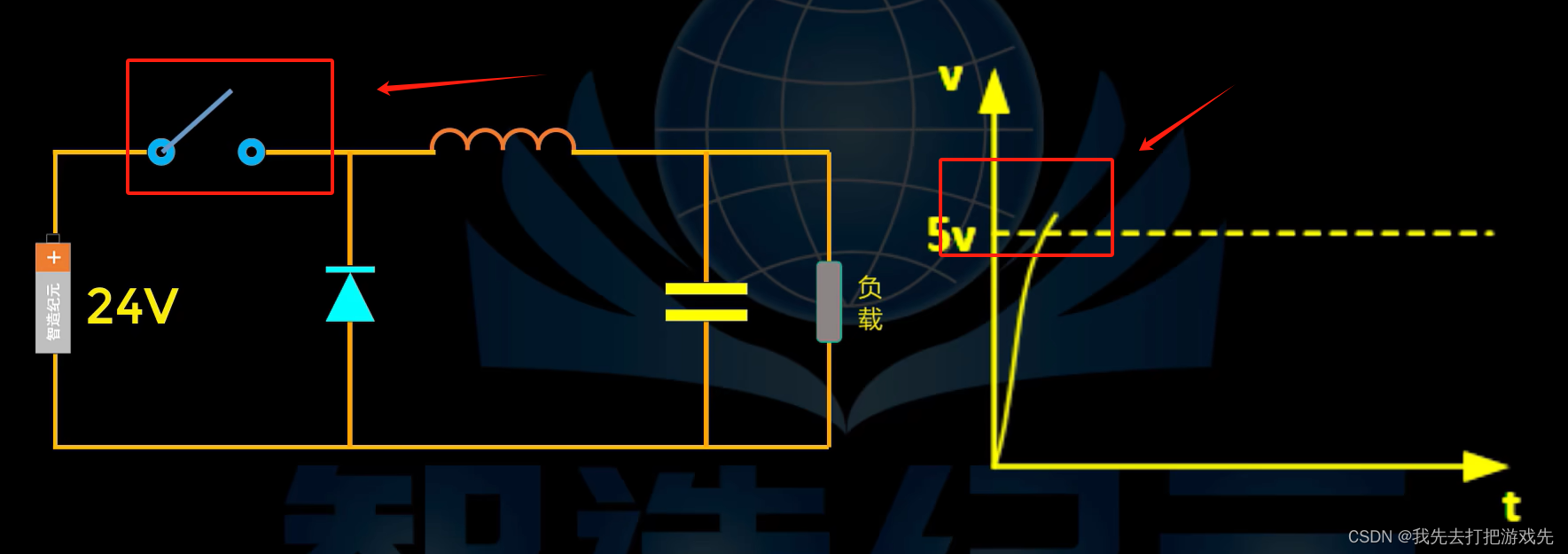

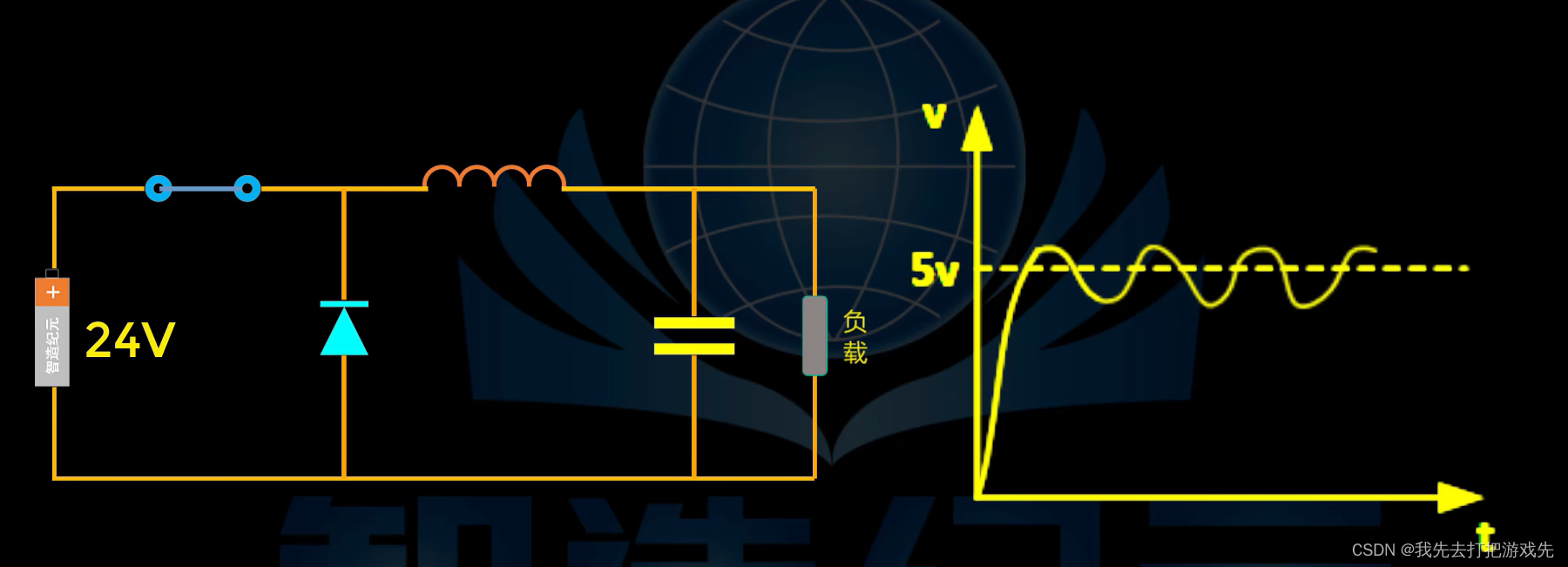

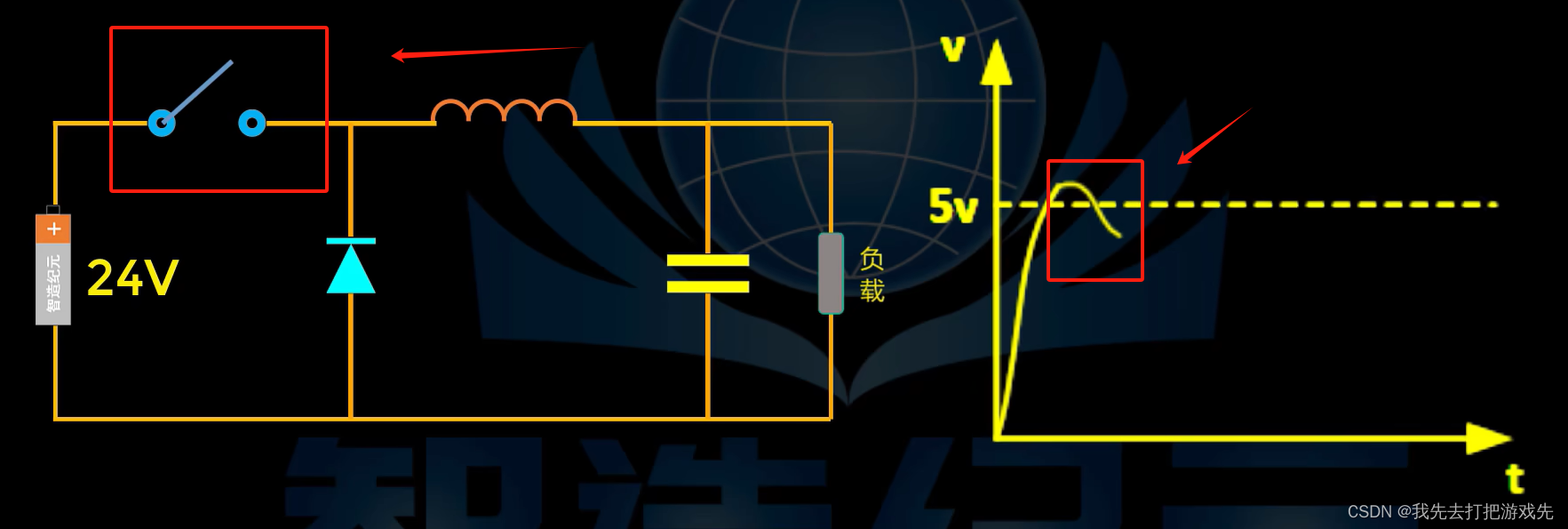

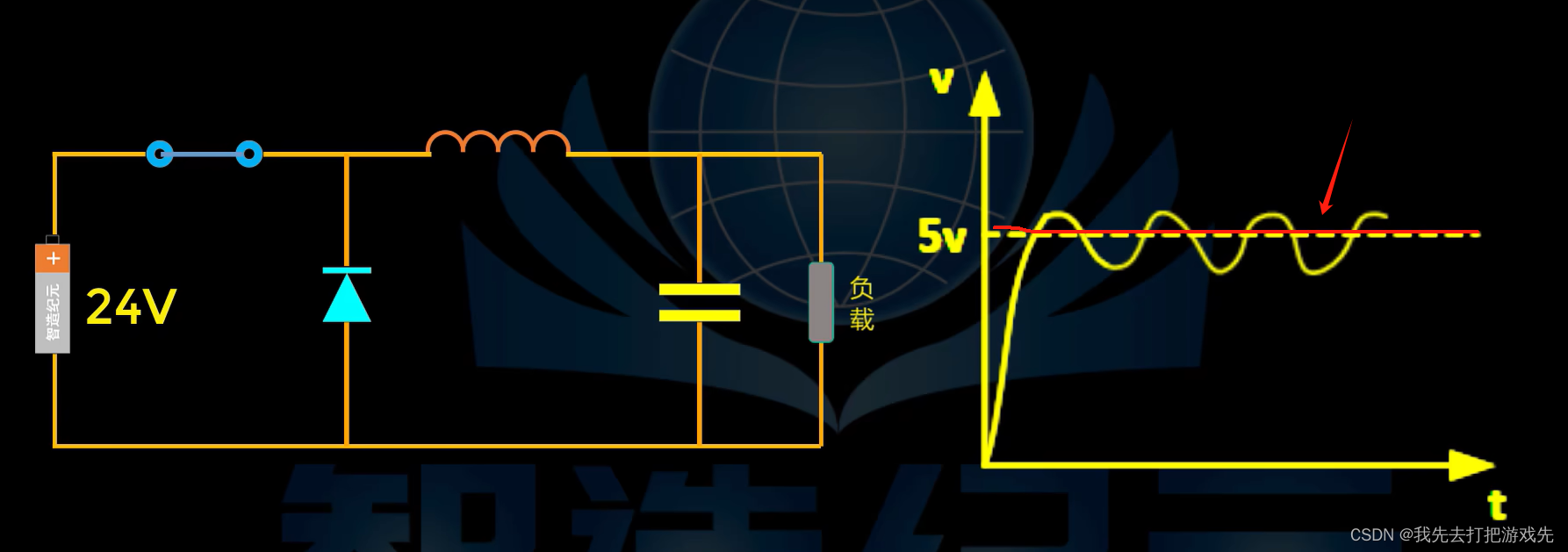

7、假设电源电压是24V电压，想要得到5V电压，首先让开关管导通

7.1由于电感（流经电感的电流不会突变）的存在，故会限制电流逐步增大，使得输出端的电压逐步增大

7.2当输出电压大于5V时，我们迅速关断开关管

7.3当输出电压大于5V时，我们迅速关断开关管,也是由于电感的存在，电压电流不会突变，电感限制输出电压逐渐减小

7.4当输出电压小于5V时，我们在迅速打开开关管，如此往复，就可以使输出电压在5V附近徘徊

7.5 而由于开关管的工作频率非常快，输出的波动值非常小，再结合电容的滤波作用，既可以得到相对精准的输出电压，这便是开关管稳压电路的原理。

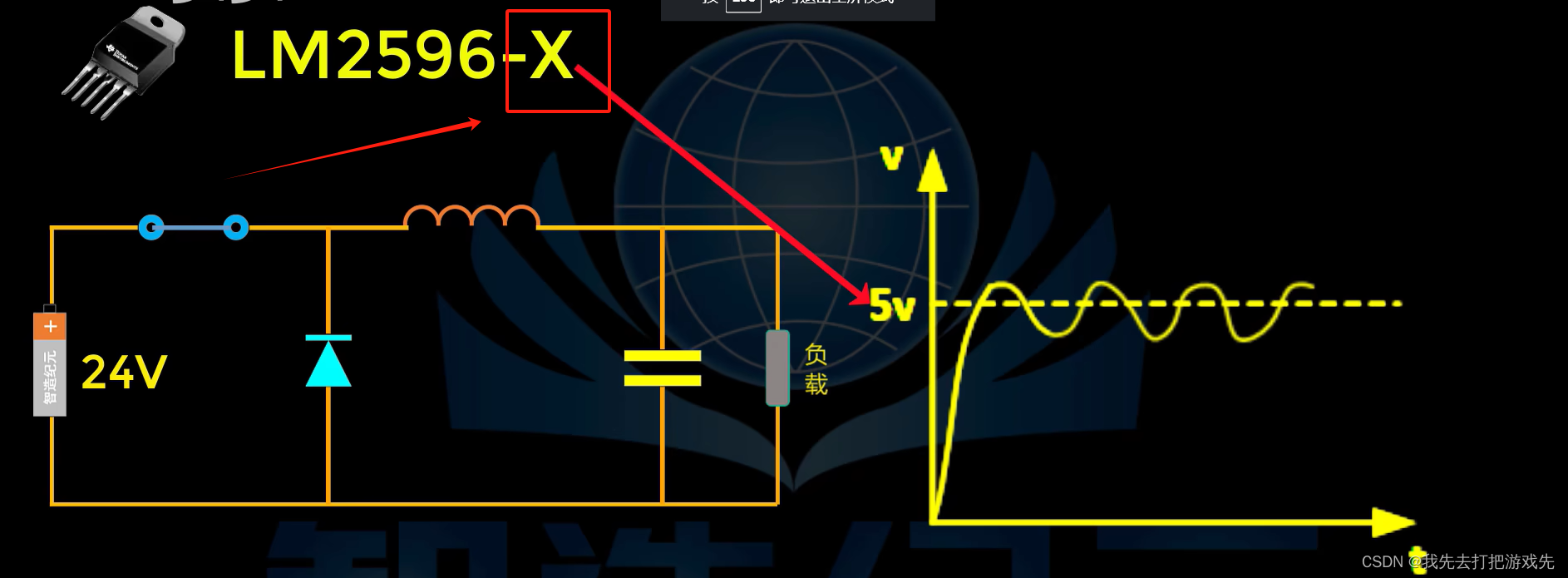

8、LM2596芯片就是起到图中开关管的作用

8.1LM2596-X表示的是当输出电压小于或大于X时，电路自动导通或断开。

9、LM2596-X有普通跟HV两种型号

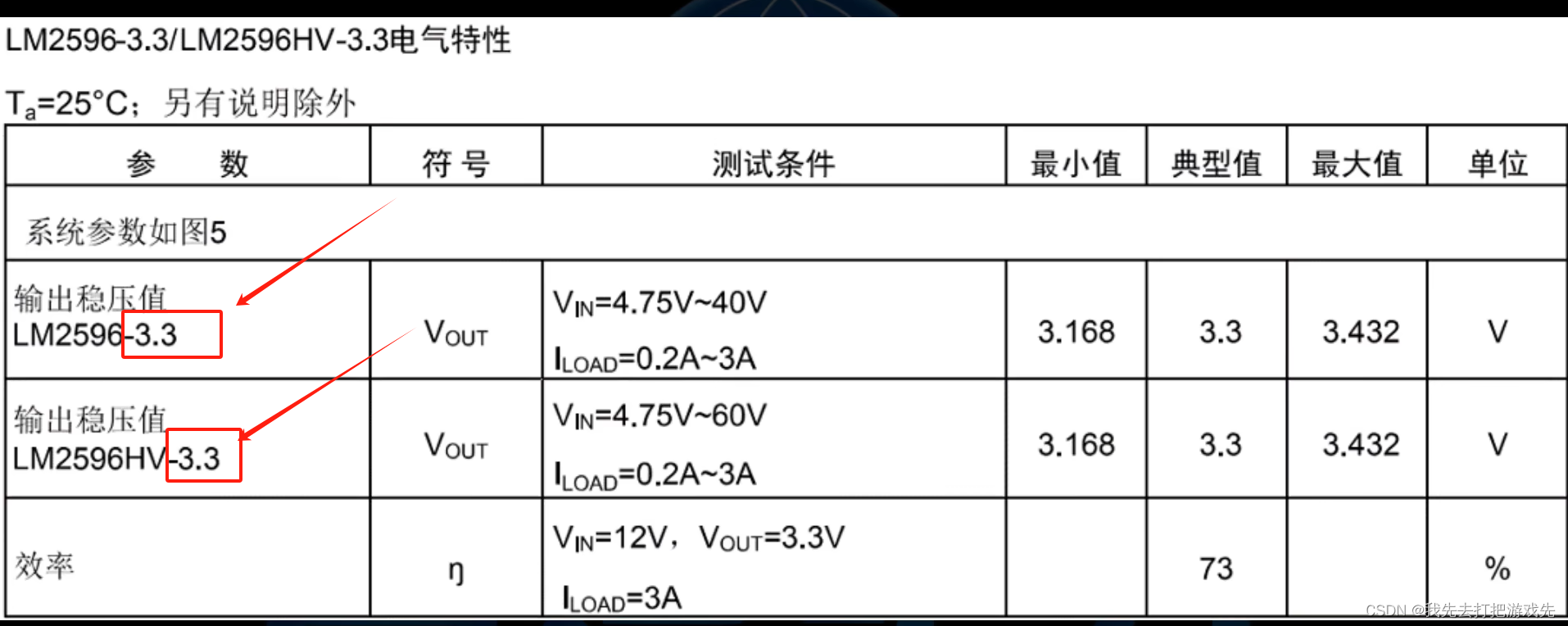

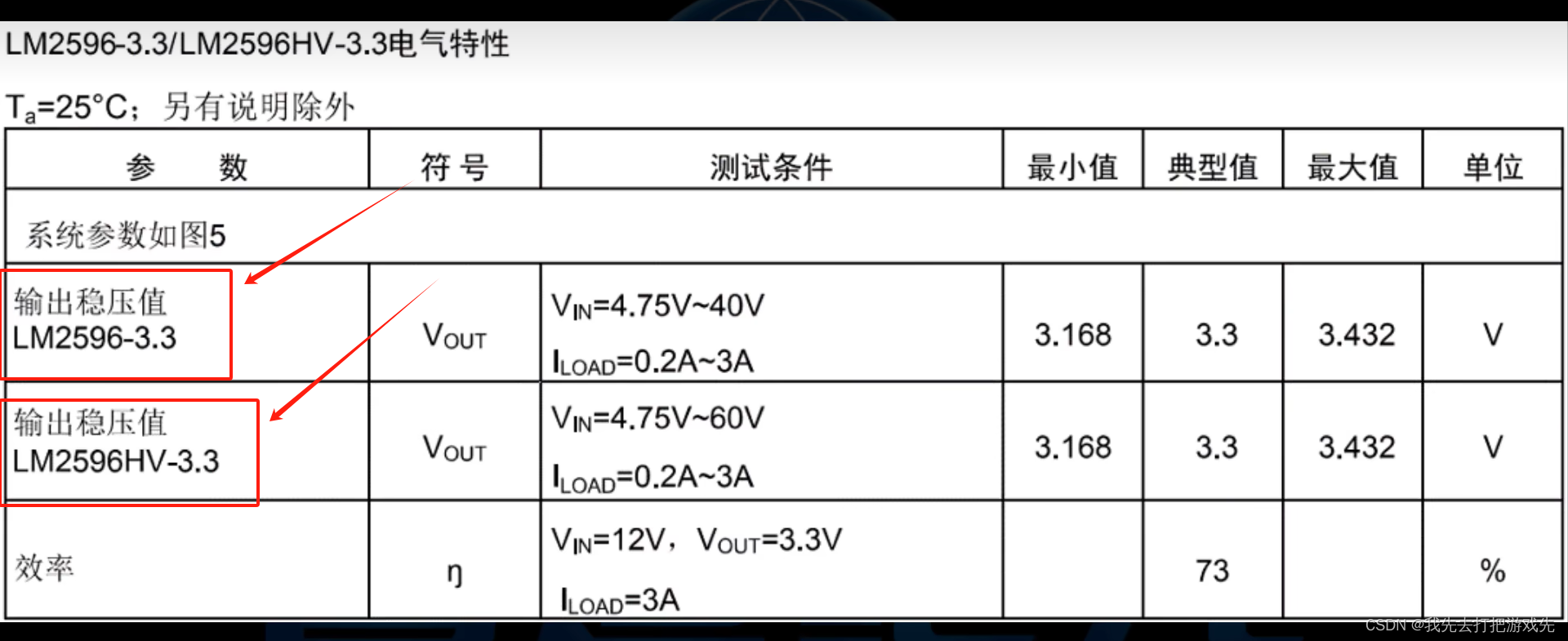

9.1型号中的X即为芯片的理想输出值,如LM2596-3.3，即输出3.3V左右，

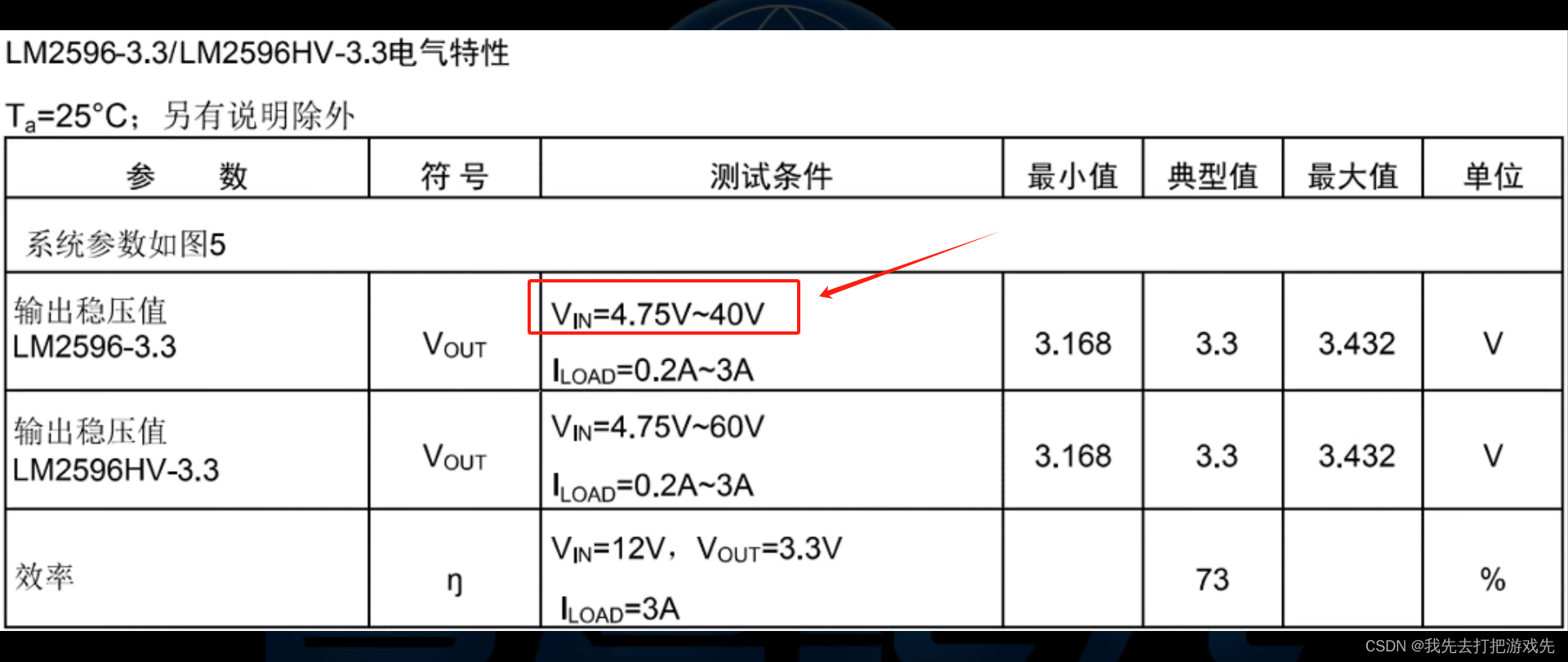

9.2 这是普通型号的输入电压范围

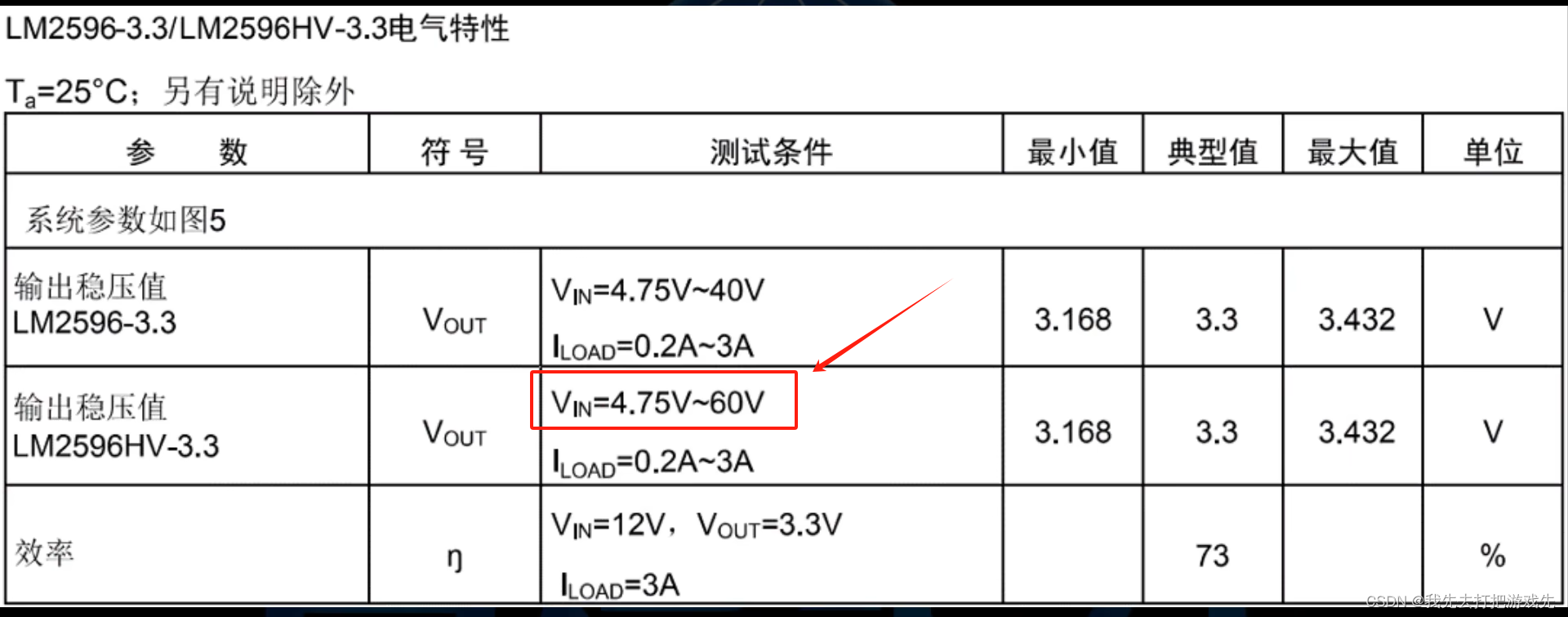

9.3这是HV型号的输入电压范围

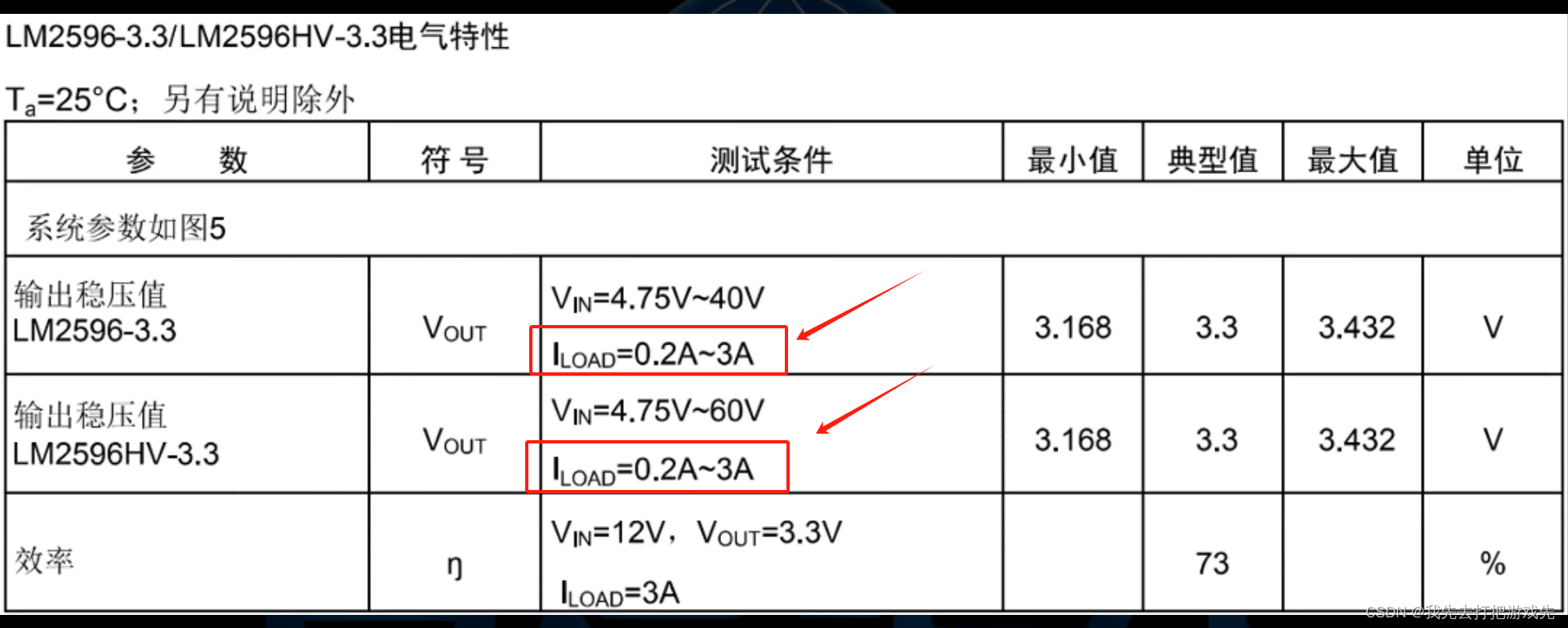

9.4两种型号的输出负载都达到了0.2到0.3A.

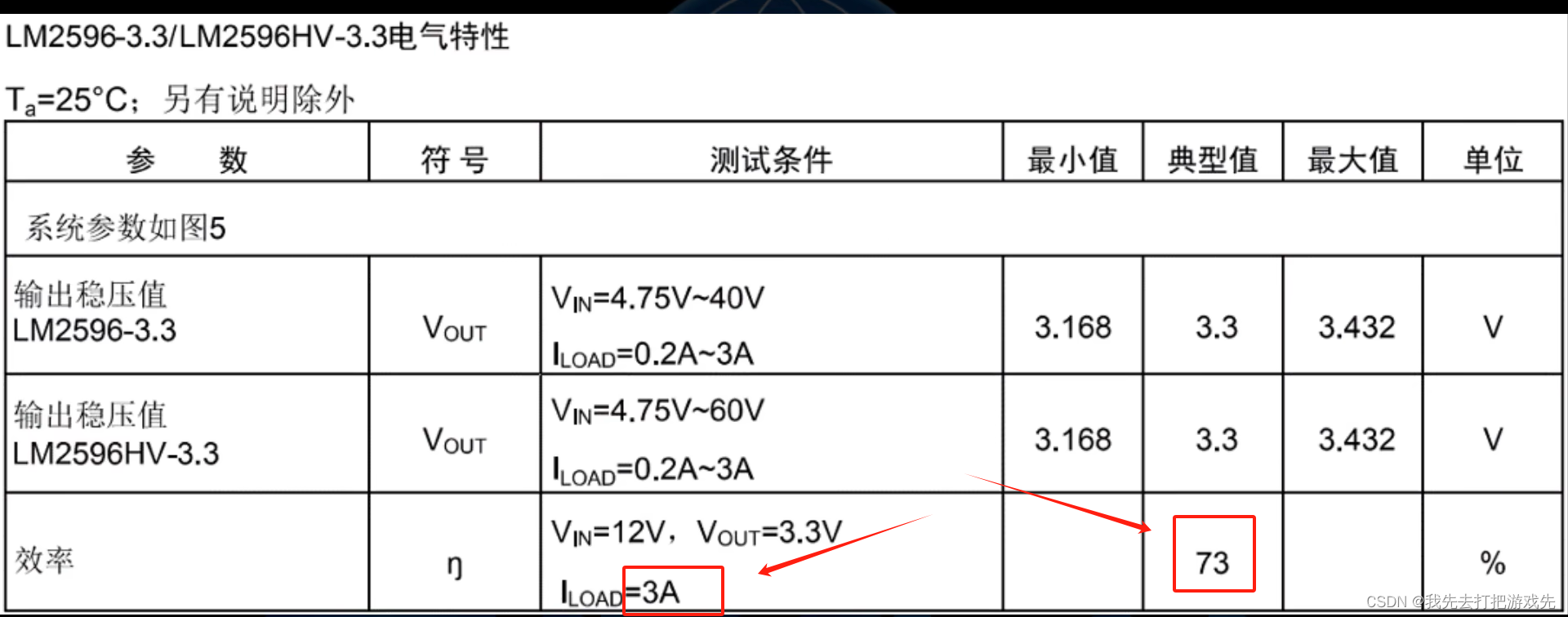

9.5随着负载电流的增高，芯片的效率会降低，如图，芯片满载3A的时候效率为73%，也就是有将近30%的功率损耗，因此选型的时候要确认负载电流不要太大，最好不要超过2.0~2.5A的范围。

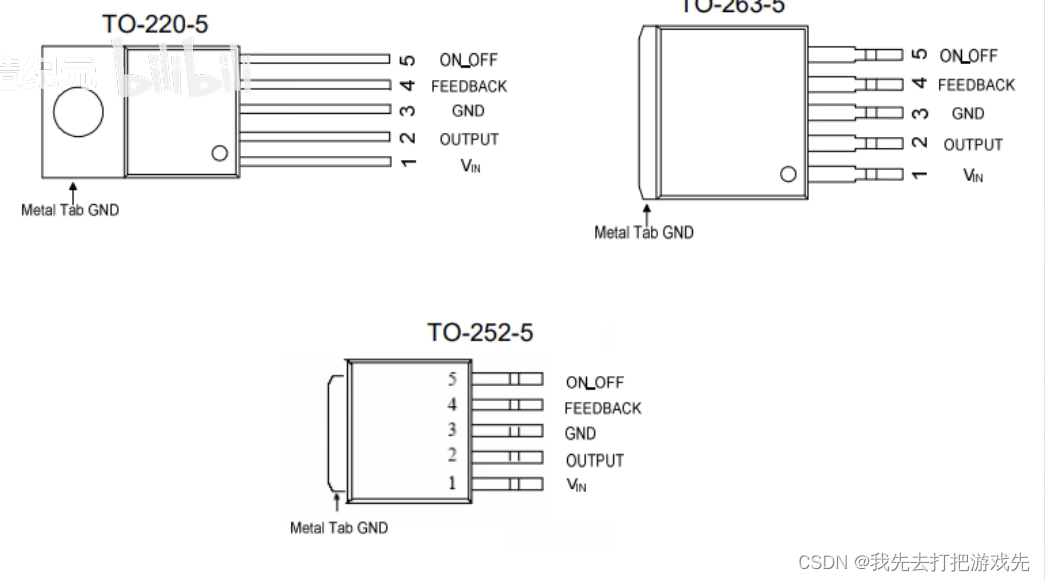

10、LM2596芯片共有如图三种型号的封装，这三种封装只在外观上有区别，电气特性是完全一样的

11、LM2596示例电路分析

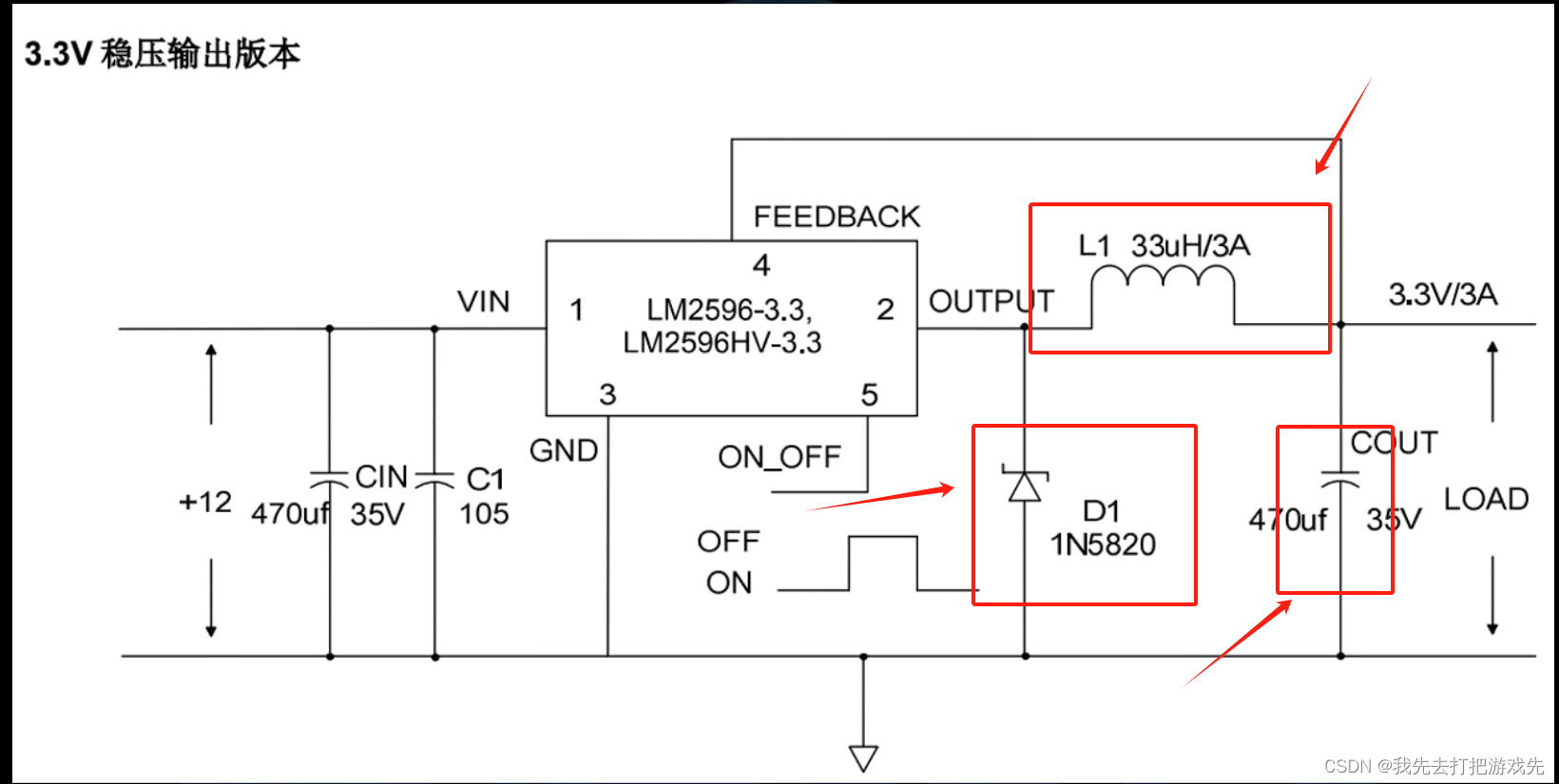

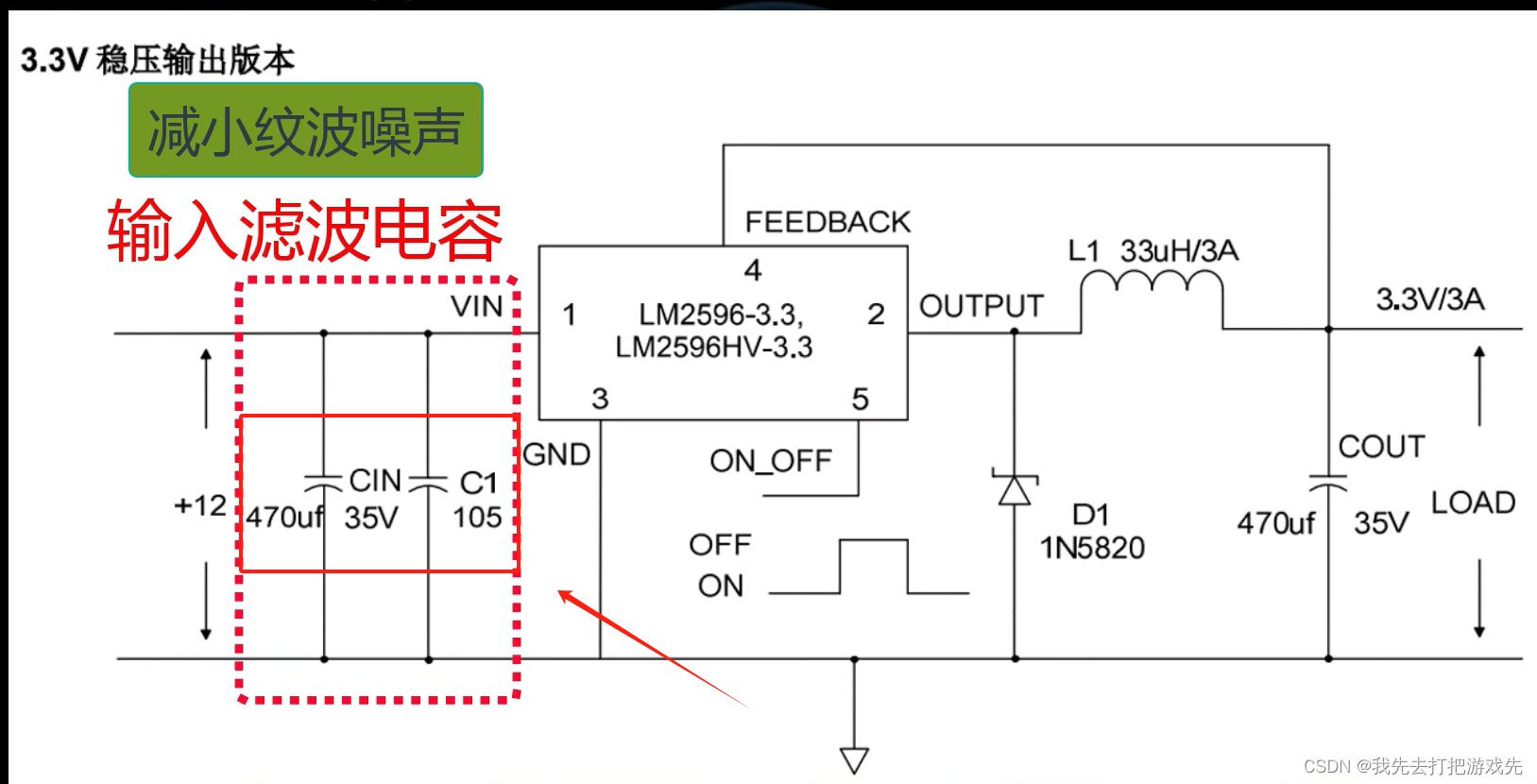

3.3V稳压输出版本

11.1CIN跟C1是输入滤波电容，选取如图所示参数可以对0~24V的输入电压进行有效的滤波

11.2下图右侧分别是二极管、电感、电容，分别承担了BUCK电路中对应的角色，其中的L1跟COUT需要用订参表来确定参数

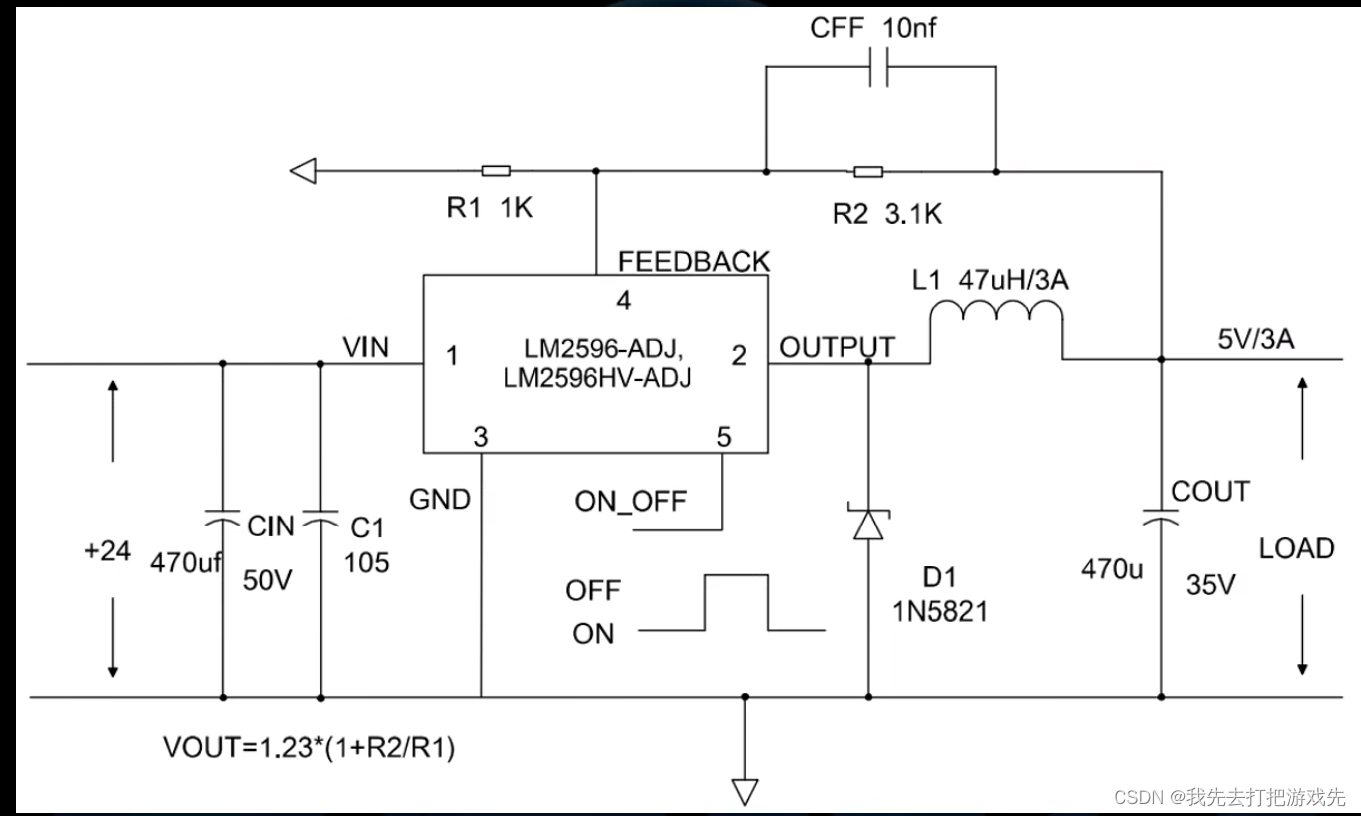

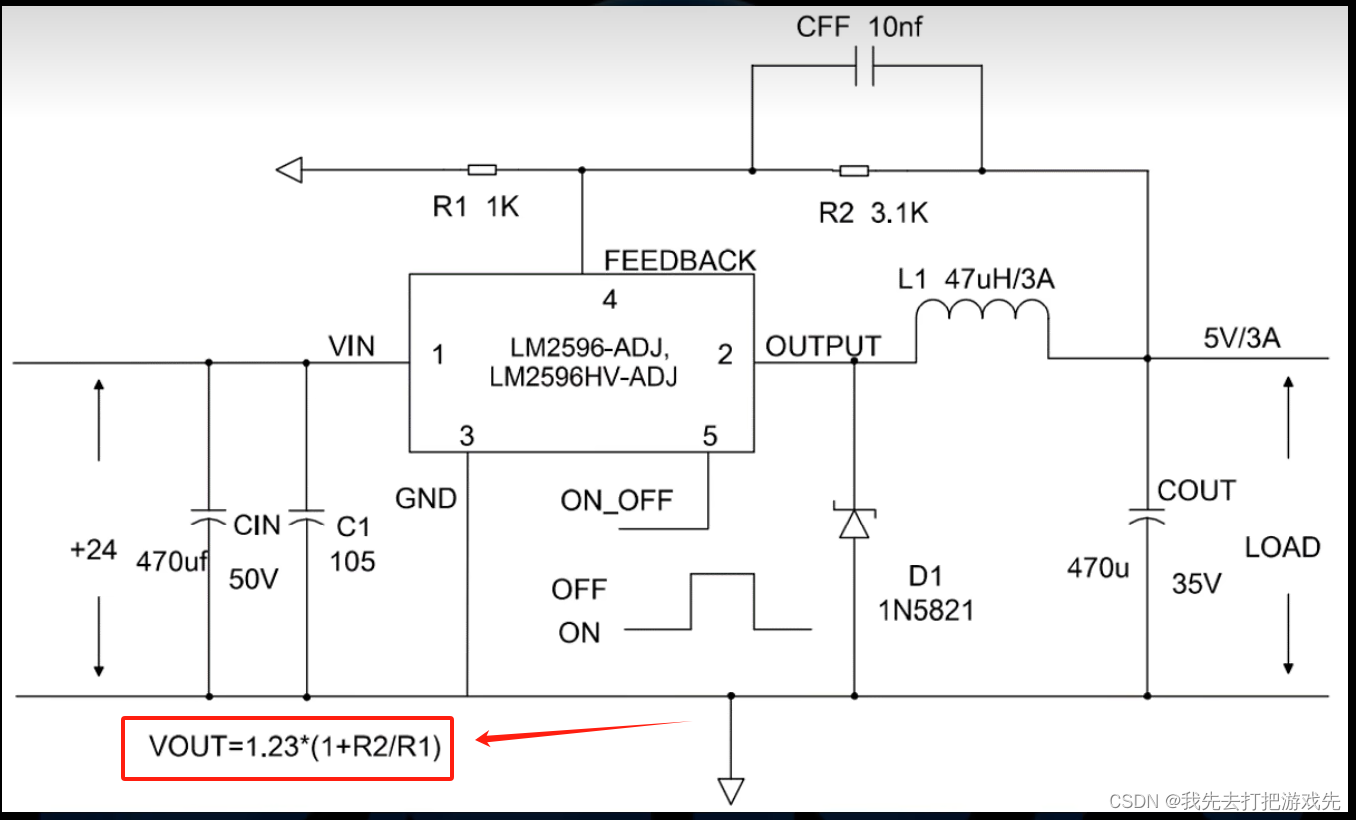

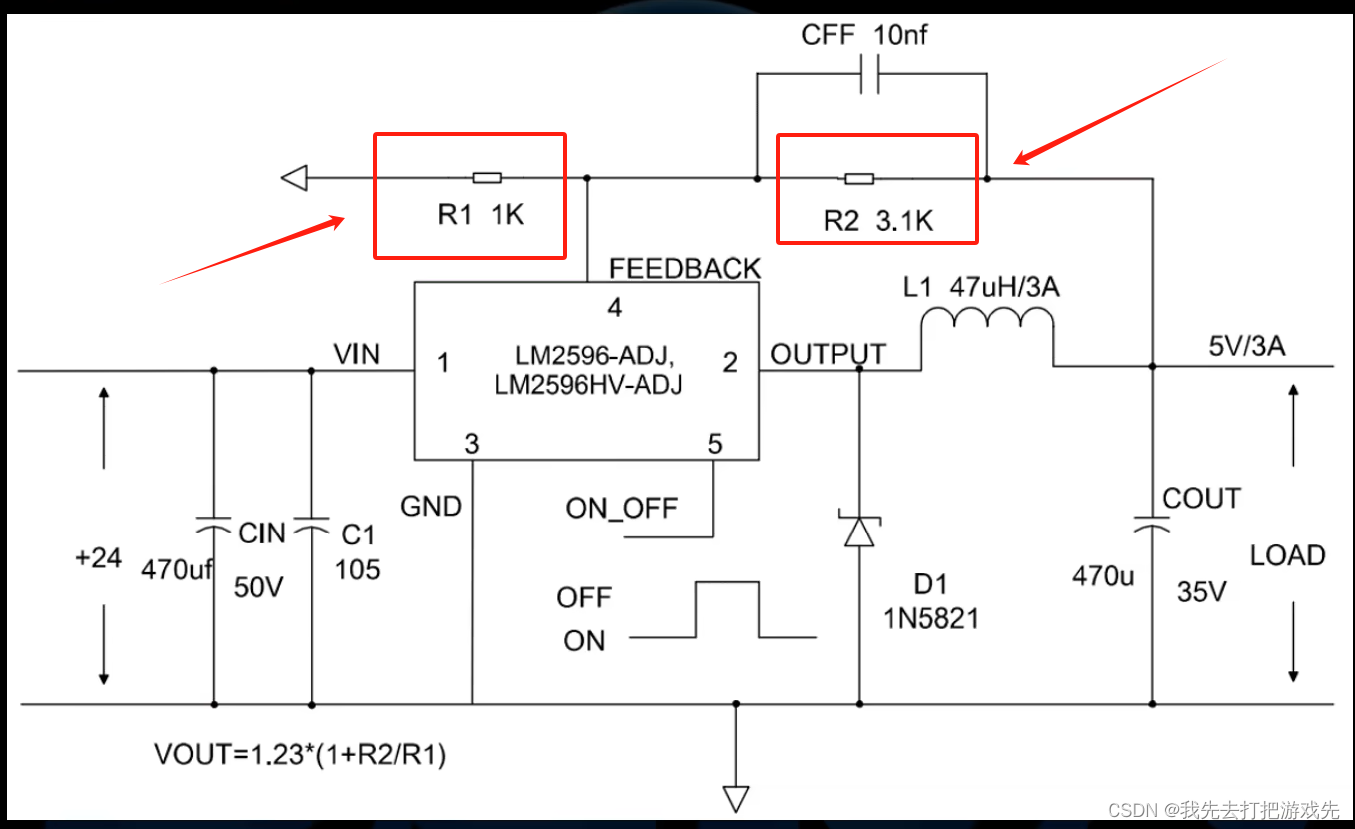

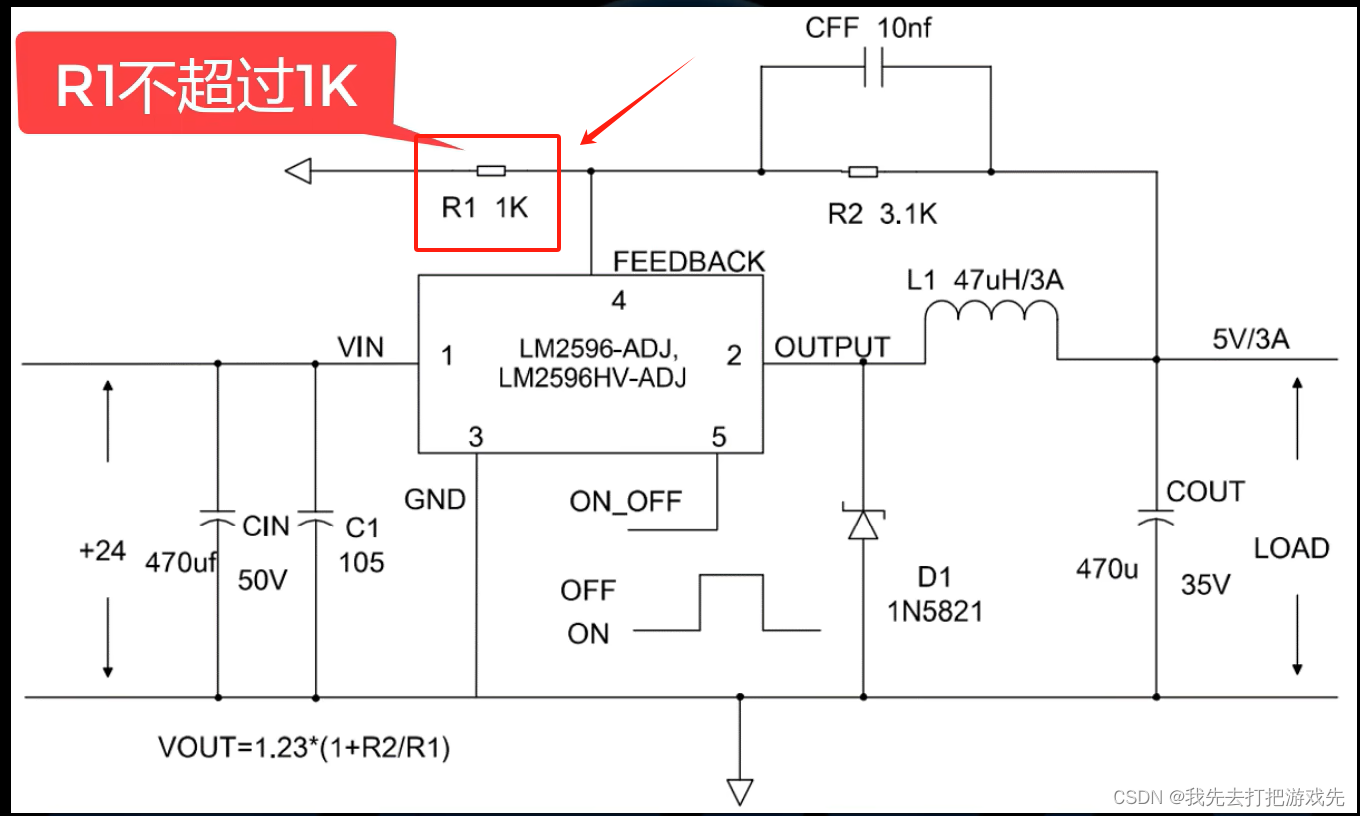

11.3可调版本示例电路

11.4 在3.3V稳压输出的版本上，可调版本示例电路增加了R1和R2两个电阻，

11.5 在可调版本电路示例中，可按照如下图的公式计算稳压输出值,从公式可以看出，稳压输出的大小与输入无关，仅与R1、R2两个电阻有关,确定了电阻值，即确定了稳压输出值

11.6 R1的选值不能过大，一般来说不超过1K

11.7 常用的设计是将R1设定为一个定值，将R2设定为一个滑动变阻器，可以随时调整稳压输出值。

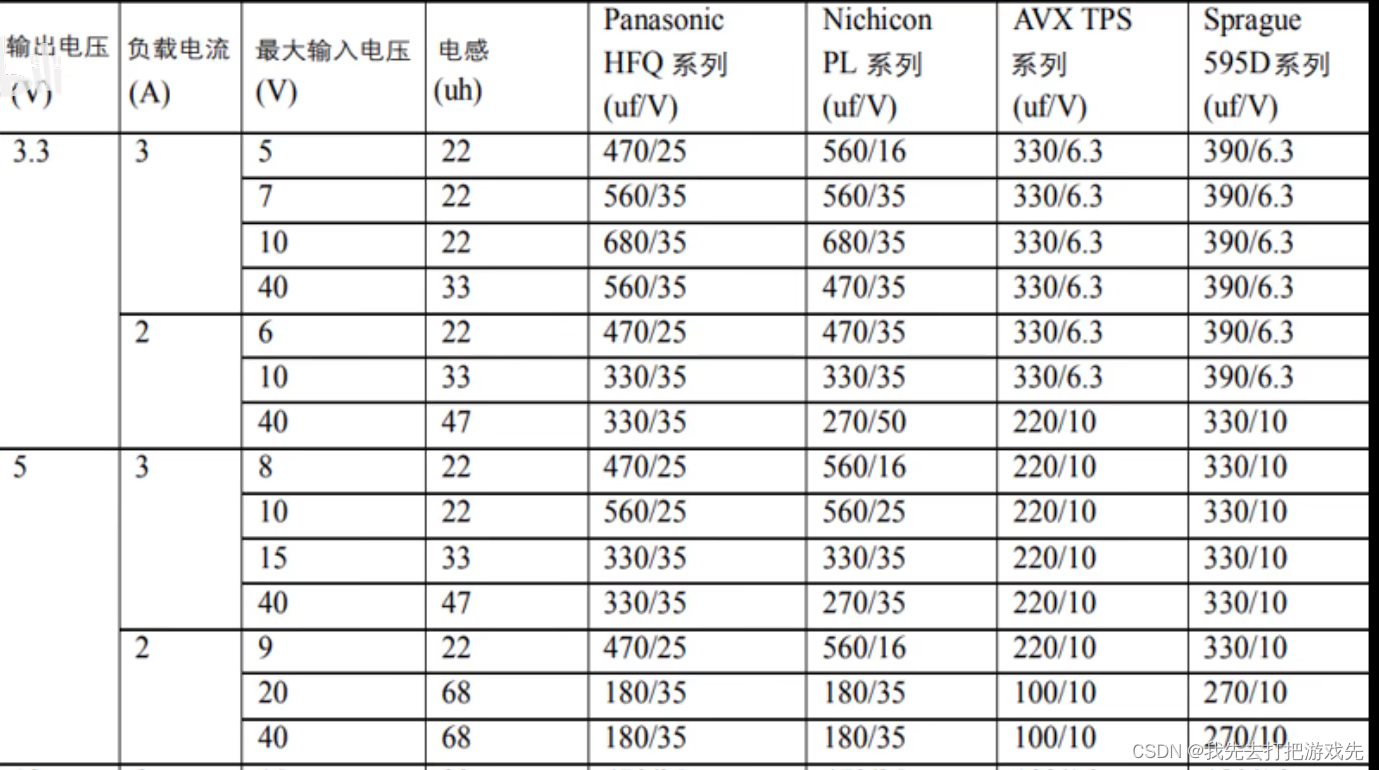

12、元件定参方法

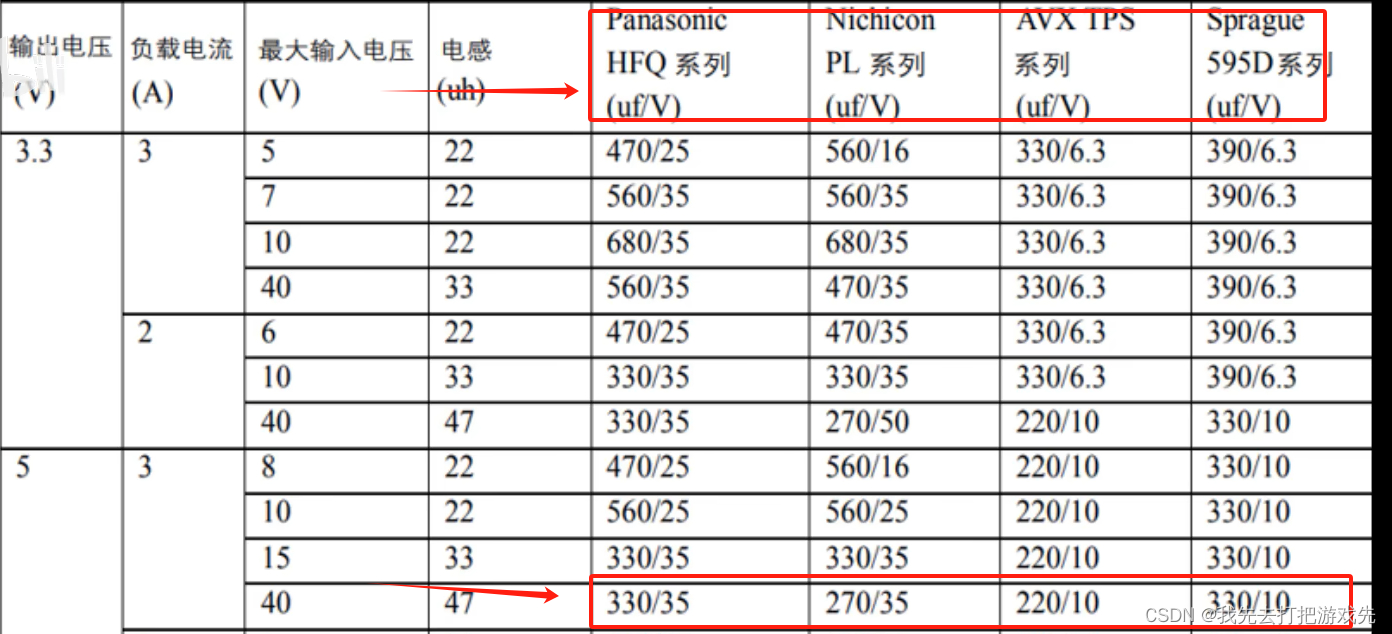

12.1 芯片外围电路中，有一个电感和一个电容需要根据不同芯片型号确定参数，大多数电路设计过程无非就是寻找示例电路，再进行元件定参即可

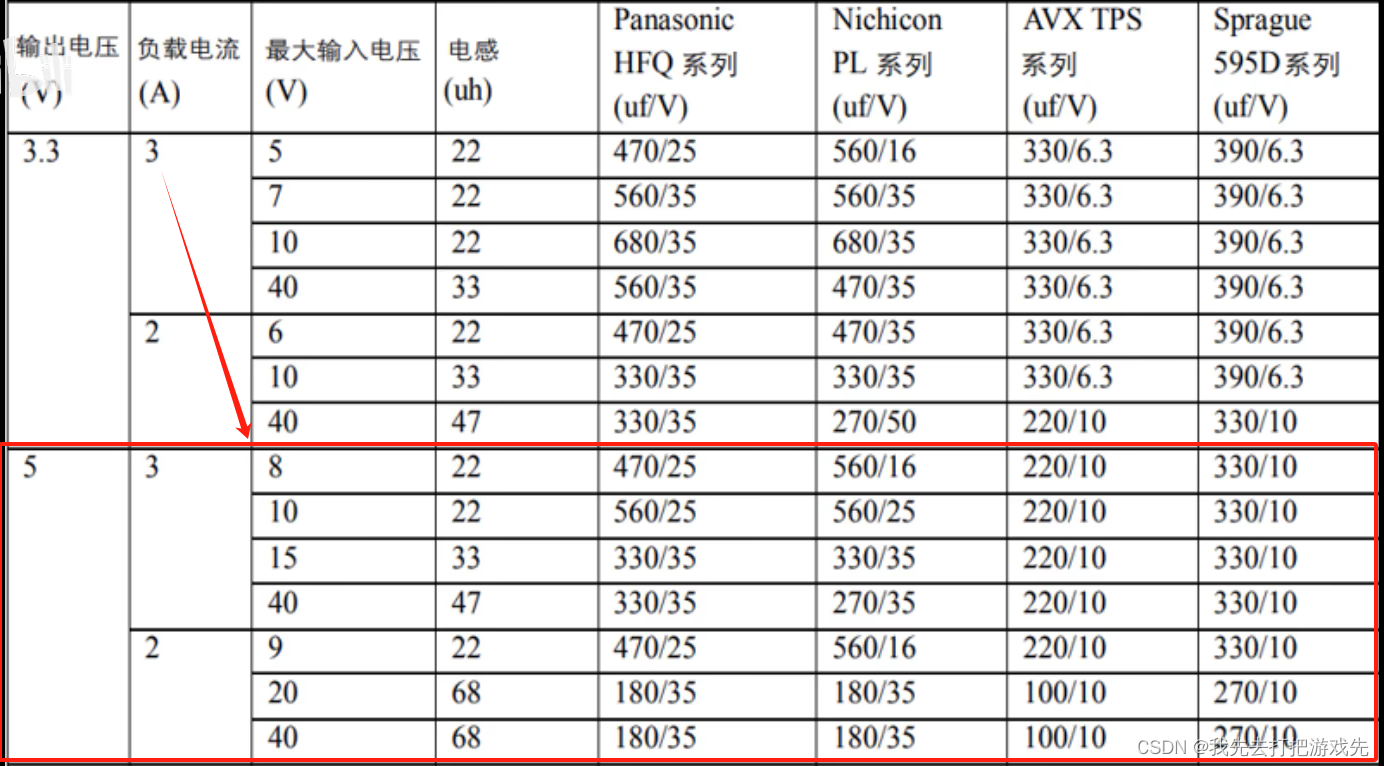

12.2 假设要设计一个24V输入，5V输出的稳压电路,首先根据5V输出，先把范围确定在如下框框内

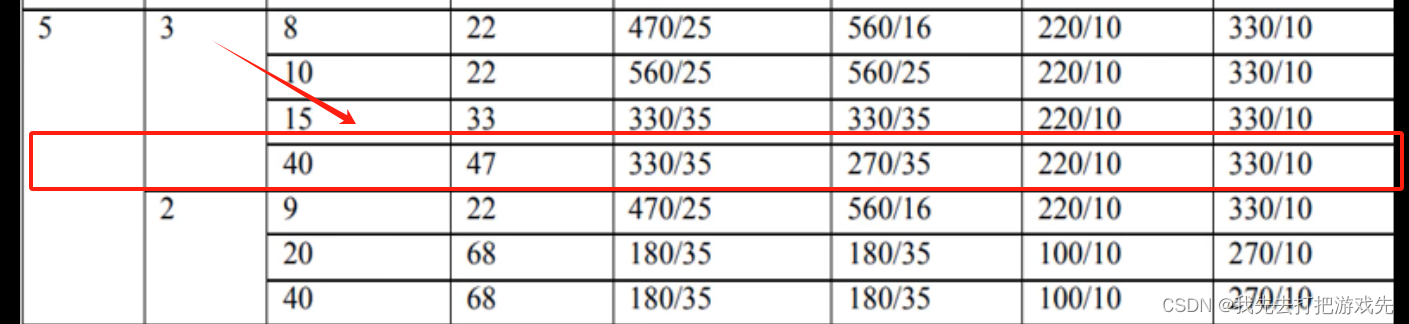

12.3 再根据负载电流，假设是2.0~2.5A,超过3A不足3A的按3A处理，把定参范围进一步确定在如下框框。

12.4 再根据输入是24V，不足40V按40V处理，最终把范围确定在如下框框，得到了外围电路的电感值。

12.5 而电容值可根据需要确定型号后即可确定电容值。

---
