基于Lumerical FDTD透射式聚焦超透镜仿真的简单案例(二)

一、前言

上一篇博客https://blog.csdn.net/qq_52317002/article/details/140673860?fromshare=blogdetail&sharetype=blogdetail&sharerId=140673860&sharerefer=PC&sharesource=qq_52317002&sharefrom=from_linkicon-default.png?t=O83Ahttps://blog.csdn.net/qq_52317002/article/details/140673860?fromshare=blogdetail&sharetype=blogdetail&sharerId=140673860&sharerefer=PC&sharesource=qq_52317002&sharefrom=from_link介绍了一种由金膜刻蚀矩形孔为基本单元构成的几何相位超透镜的仿真流程,有读者私信想要看复现Capasso课题组的那篇文献的几何相位超透镜仿真案例。但我不打算详细介绍其构建流程了,有这些原因:

1.他们同属于几何相位超透镜,仿真的流程很相似,读者在前一篇博客的基础上可以自行尝试;

2.梳理详细的流程需要重新跑一遍仿真,这个会比较麻烦;

3.写博客的目的是给初学者提供一个参考。但是我做的东西比较粗略,我对理论以及前沿进展了解不深。写的太多可能会误导大家。而且,我后面的工作也有一些没解决的问题:使用二氧化钛材料后聚焦效率获得显著提升,但是没有达到论文的水平(论文的在80%,我的不超过70%);设计的传播相位超透镜的聚焦效率非常低,这一点可能和较低的仿真精度有关,总之我也没有解决;宽带消色差超透镜没有成功,但是意外获得了一个聚焦效率尚可(60%多)的单色传播相位超透镜(这个如果大家有需要也可分享一下,我也很好奇我对宽带消色差超透镜的理解是否是正确的)。

4.这里再多提一嘴,我是在个人电脑上运行的仿真,受算力所限,我的超透镜的尺寸都比较小,网格划分也会比较粗略。复现的Capasso文章的案例,超原子的尺寸和他用的一致,数值孔径也一致,但是我的透镜尺寸就要小的多。大家要在这方面深入研究的话,还是要有趁手的工具,服务器或者云上GPU等等。

     我会提供一些简单的介绍和工程文件,会比较乱。

二、仿真内容简述







三、文件及说明

3.1 材料导入

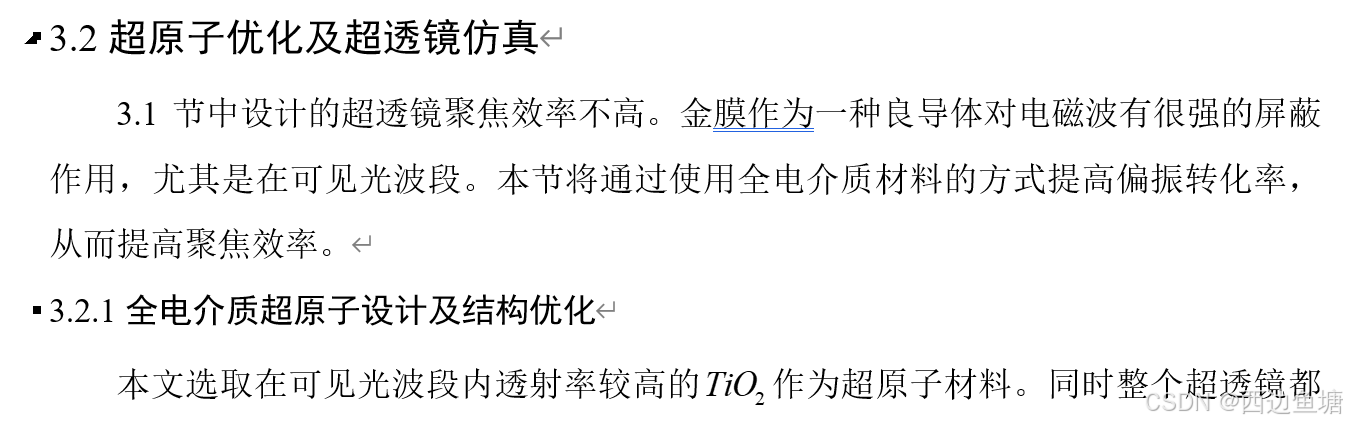

    为了提升超透镜在可见光波段的聚焦效率,使用了二氧化钛材料。但是FDTD的材料库里面没有这种材料,需要自行导入。

    FDTD中的“材料”其实是一组在离散波长下测得的复折射率(除了复折射率还有别的参数可以表征材料),FDTD会对实验测得的离散数据进行拟合。

    我的工程文件里面包含这种材料,名称为“TiO2”。

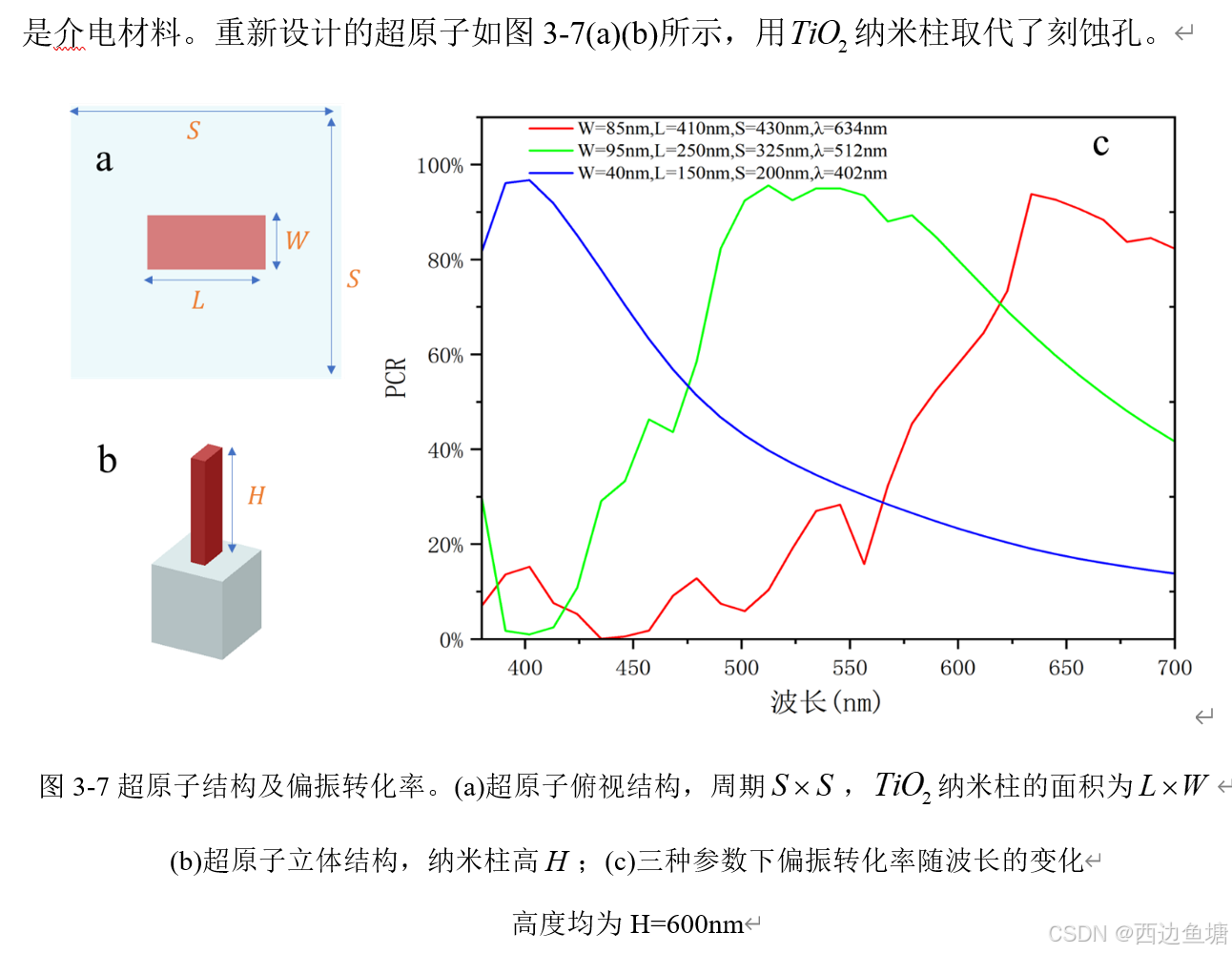

3.2超原子构建和几何相位验证

    cell_phase_test搭配cell_build生成的工程文件.fsp使用 。不过脚本生成的工程仍然缺少分析组和监视器,可以在文件包里已经构建好的工程文件里看看具体缺少了什么。

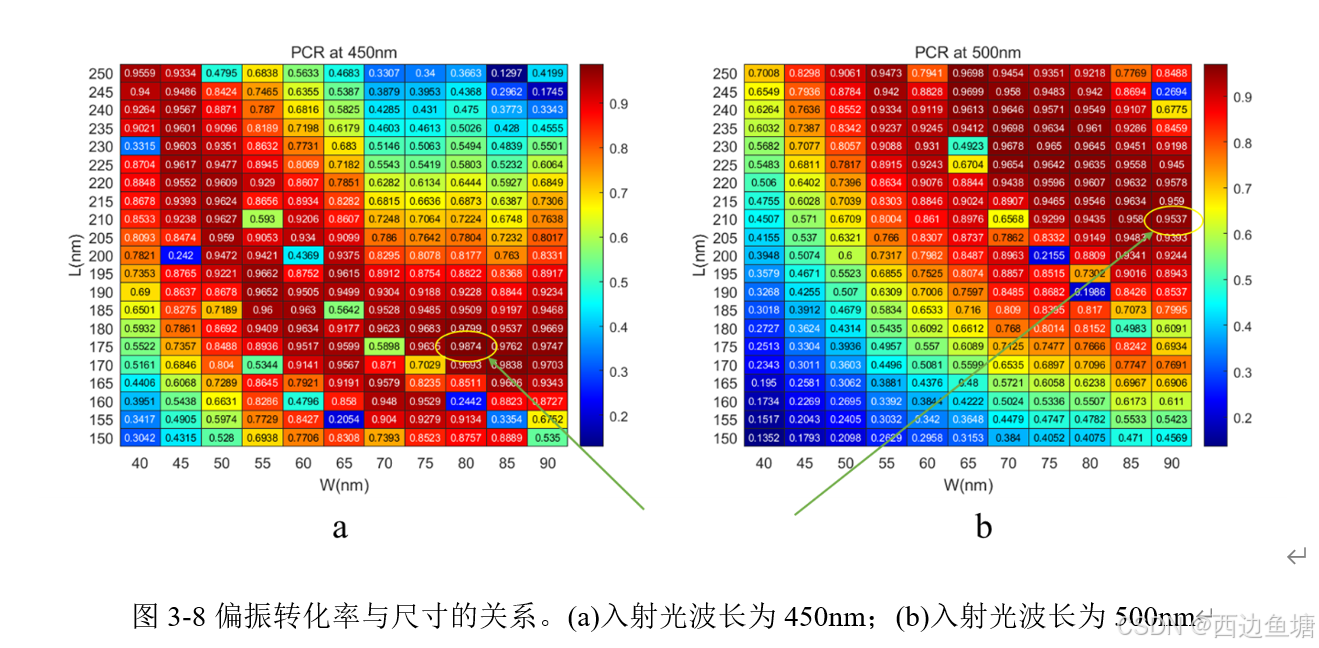

3.3 偏振转化率复现



    博客封面的图的数据就是它运行后的结果,同样搭配工程文件使用。

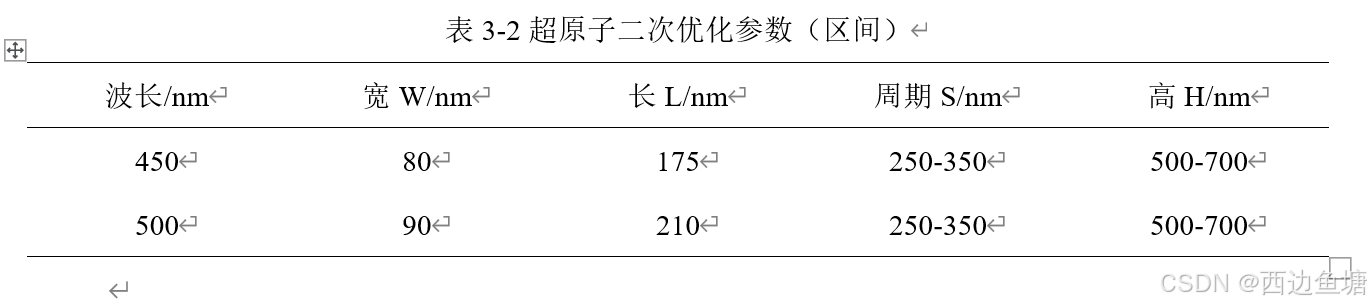

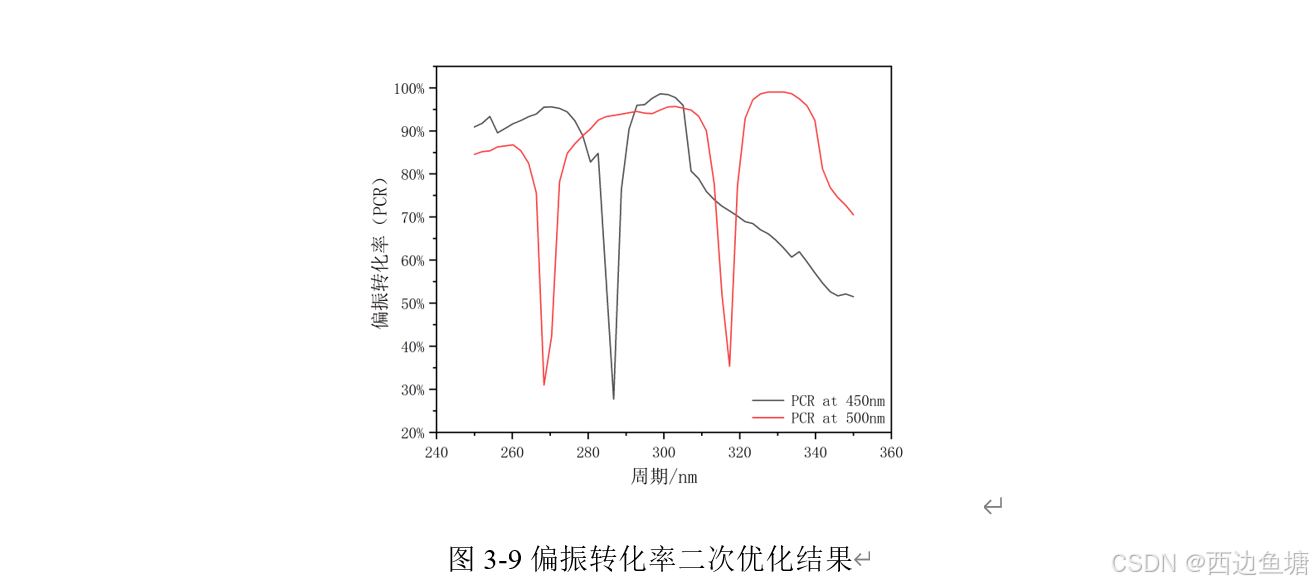

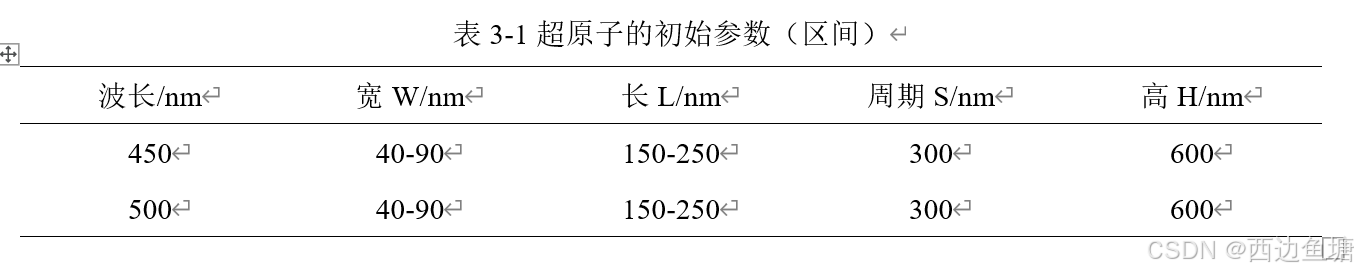

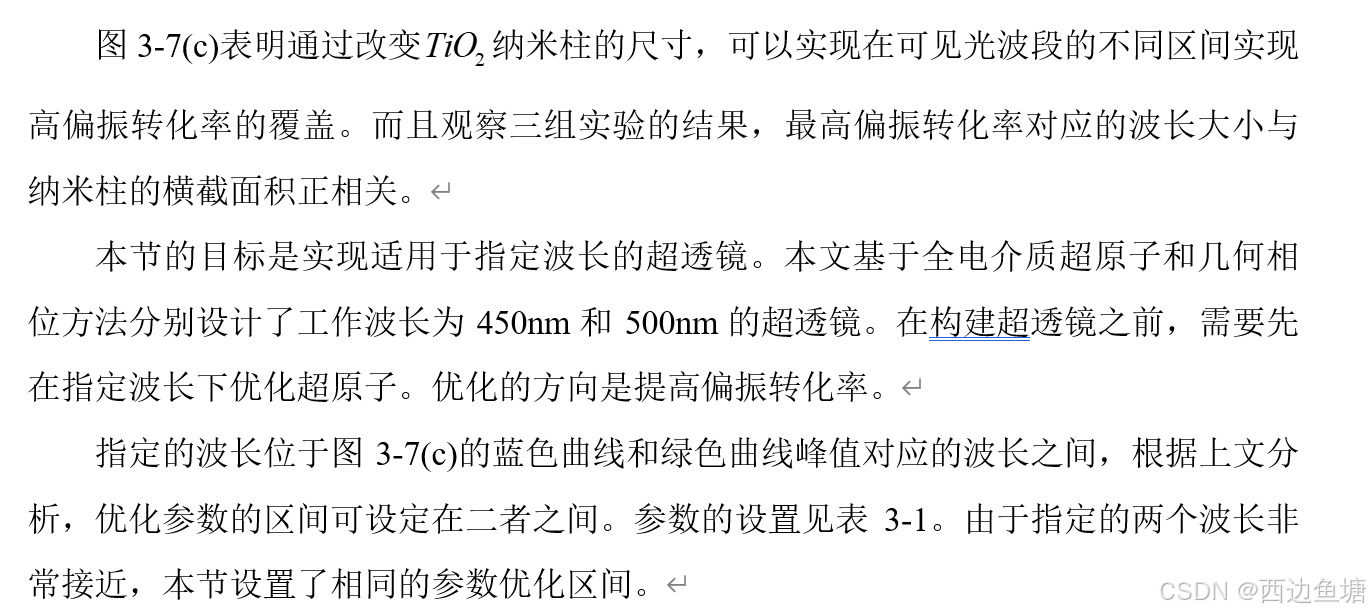

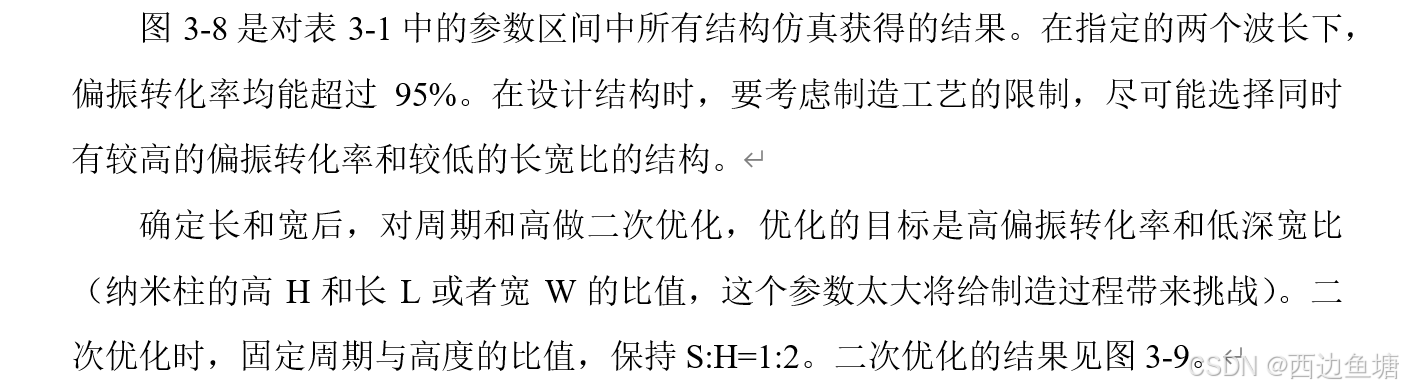

3.4  不同波长下超原子仿真及优化

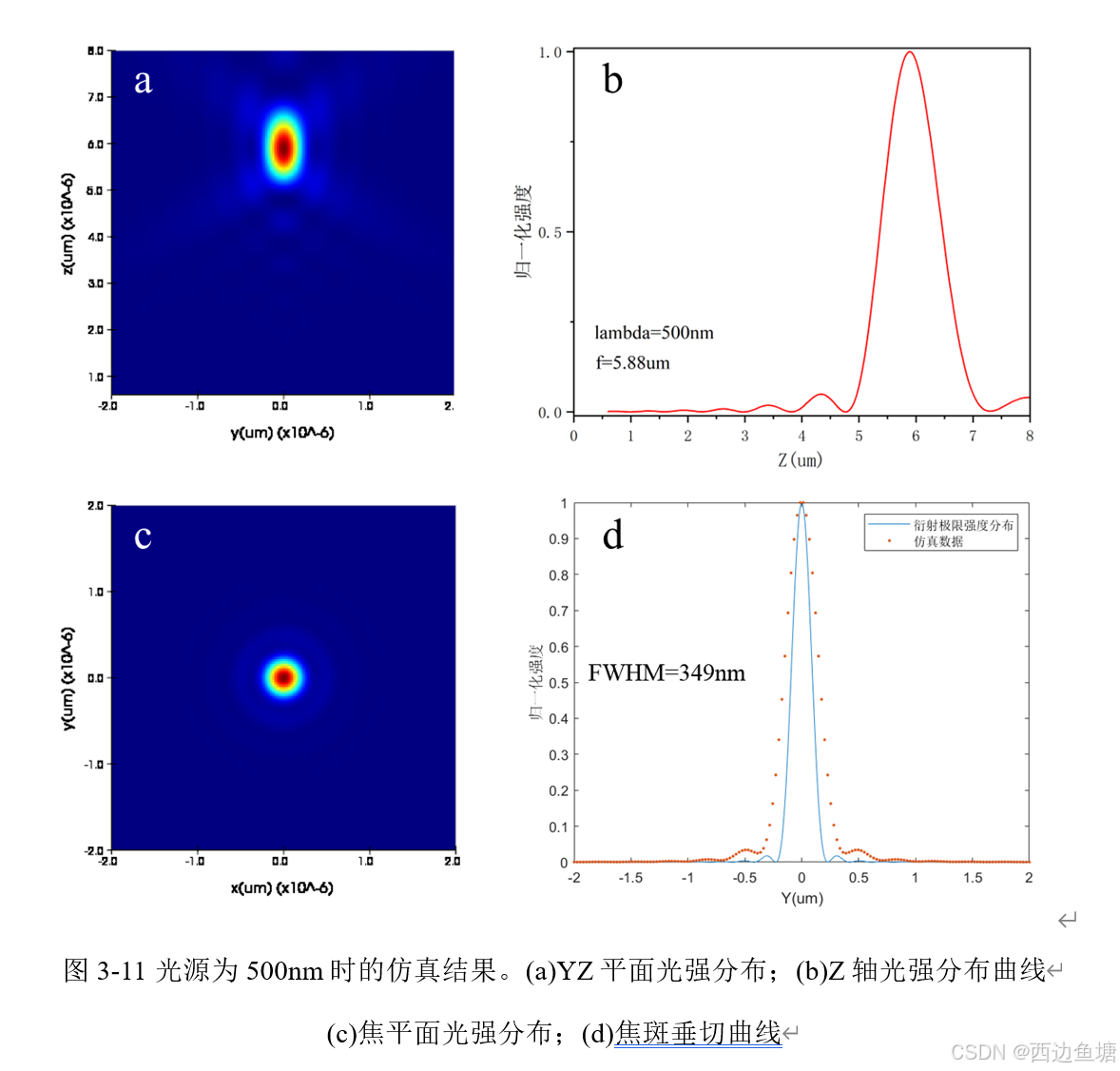

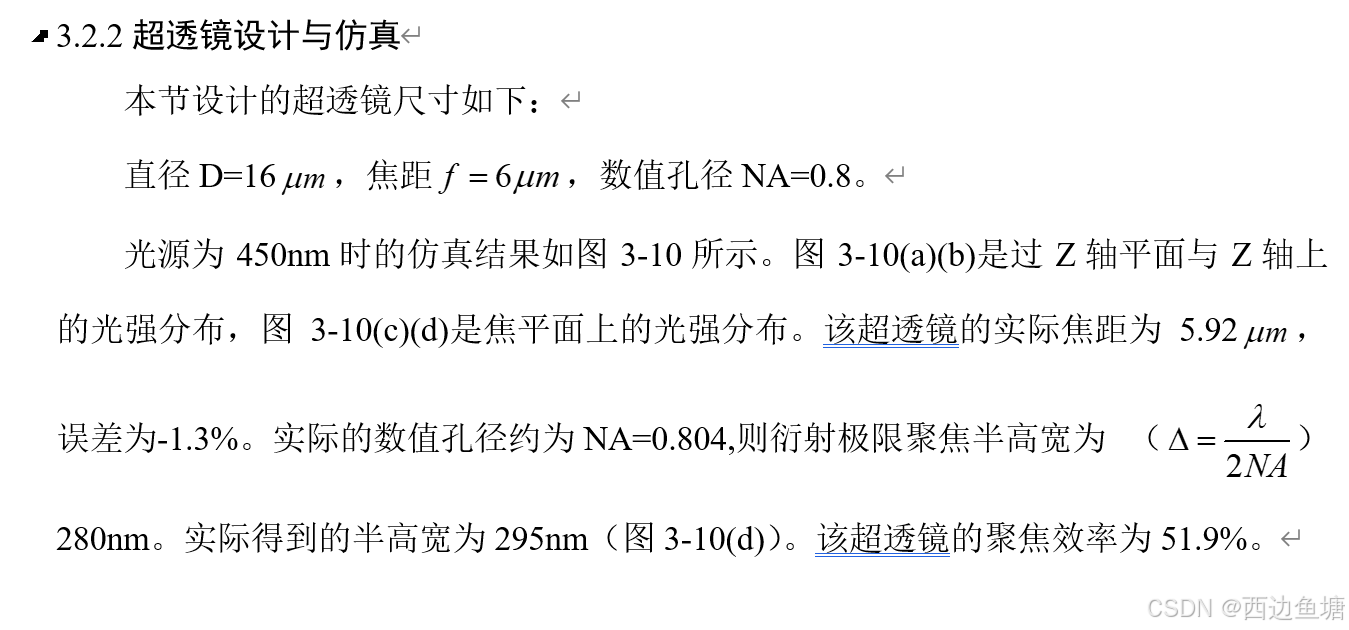

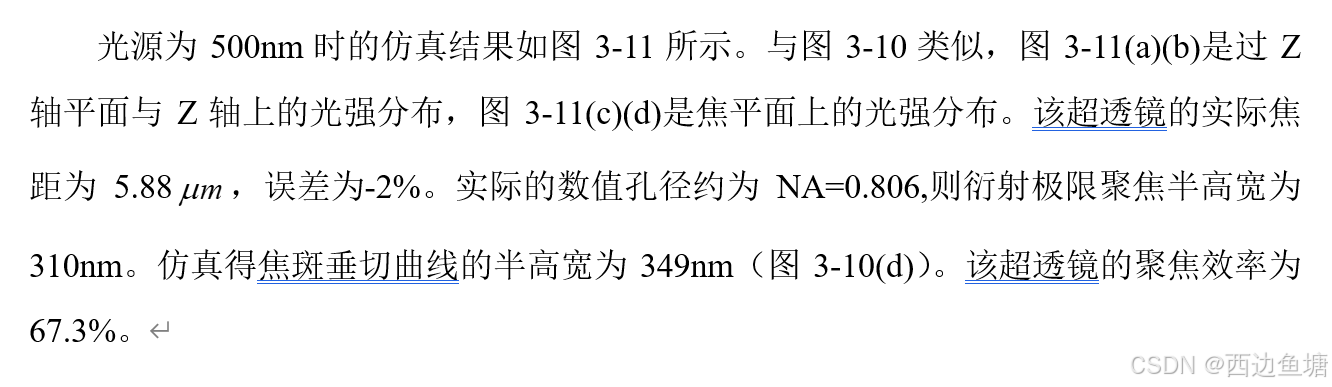

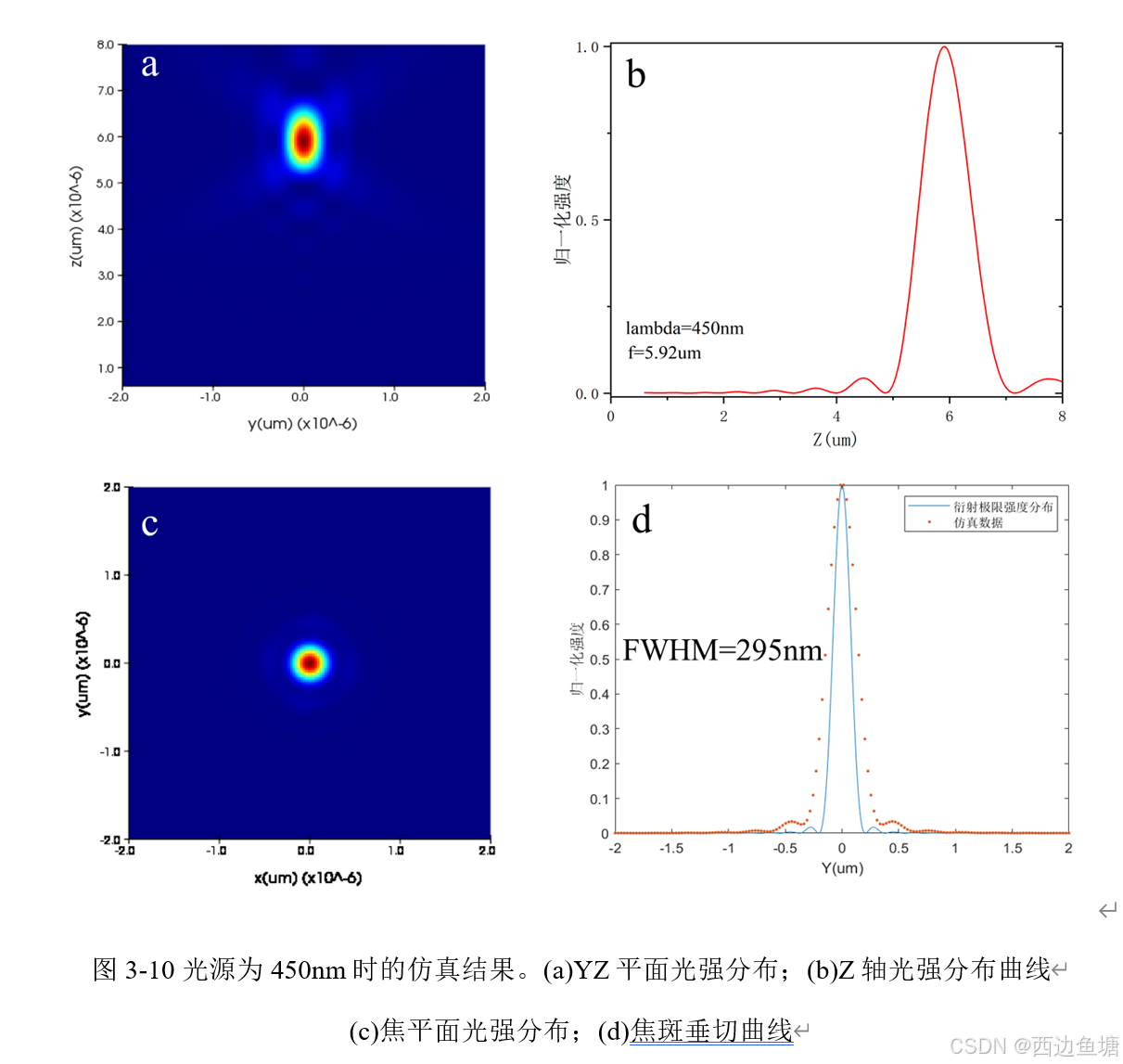

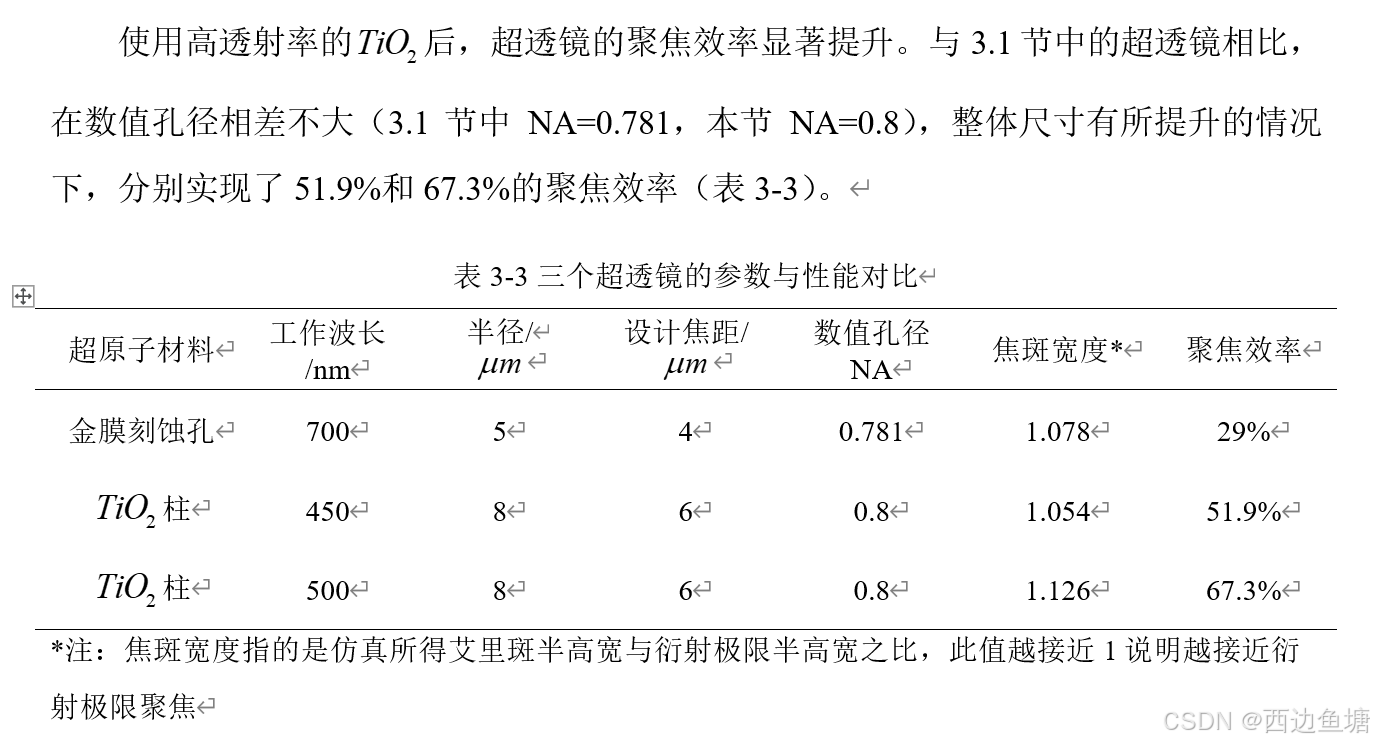

3.5 不同波长下超透镜仿真



四、文件链接

 通过百度网盘分享的文件:几何相位超透镜上传保留.zip
链接:https://pan.baidu.com/s/1_1cr3IW_V1LBIZN2CGfWXA?pwd=1234
提取码:1234
