以KEYSIGHT34461A 6½为例实现上位机通讯（LABVIEW）

通讯主要分为三步：一、配置本地通讯方式；二、连接通讯线；三、通讯并验证。

一、配置本地通讯方式

根据产品手册（网上查找或者找供应商或同事要）说明的配置方式，配置万用表的通讯方式。

以下方式二选一即可。

配置万用表为USB通讯。

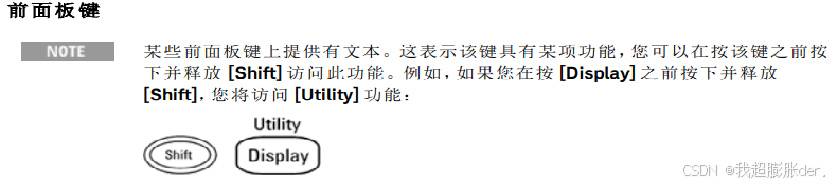

前面板：按 [Utility] > I/O Config > USB Settings。在此菜单中，可以打开或关闭 USB通讯方式。作出更改后，用户必须关闭并重新打开仪器电源，才能使更改生效。

注：有Show USB Id按键可以直接显示USB地址。

配置万用表为LAN通讯。

默认情况下，DHCP 处于开启状态，这样就允许通过 LAN 进行通信。

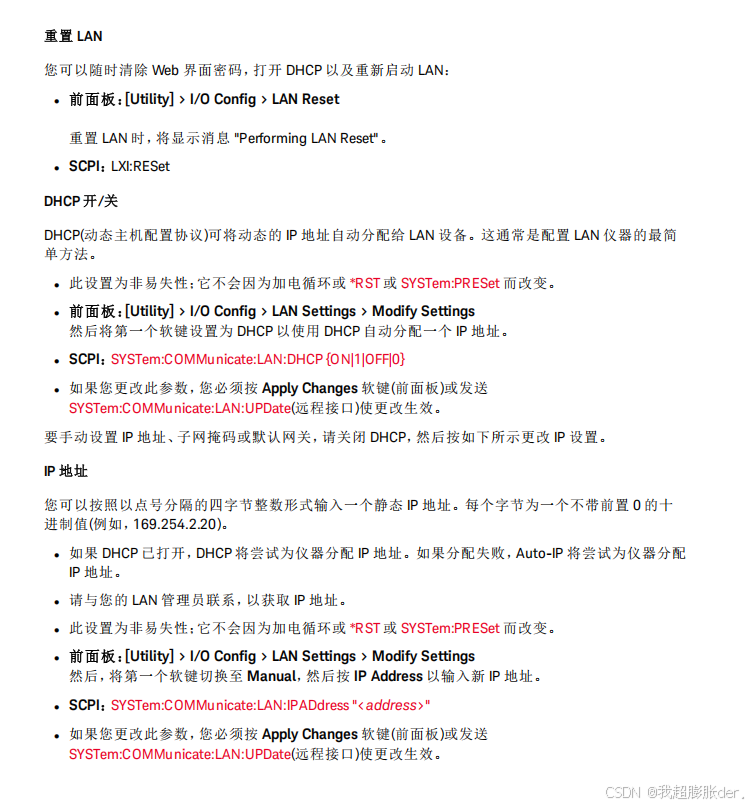

根据手册教程设置仪器IP

LAN: 首先将通讯方式调为 LAN 口，设置 IP 地址，网关，子网掩码（其中，IP 地址

需和连接的 PC 机不相同，只需要最后一位不同，如电脑 ip 地址为 192.168.4.196，那

么仪器上的 IP 地址设置为 192.168.4.xxx，网关和子网掩码必须要一致。），其次，需

要 ping 通仪器。打开电脑的运行，输入 cmd，进入配置菜单，输入 ipconfig 按下 enter

之后，再次确认一下 IP 地址，网关，子网掩码，接着，输入 ping 仪器 IP 地址如 ping

192.168.4.1 。ping 成功之后会有提示显示成功。之后使用 NI MAX 即可调试。[转载]

二、连接通讯线

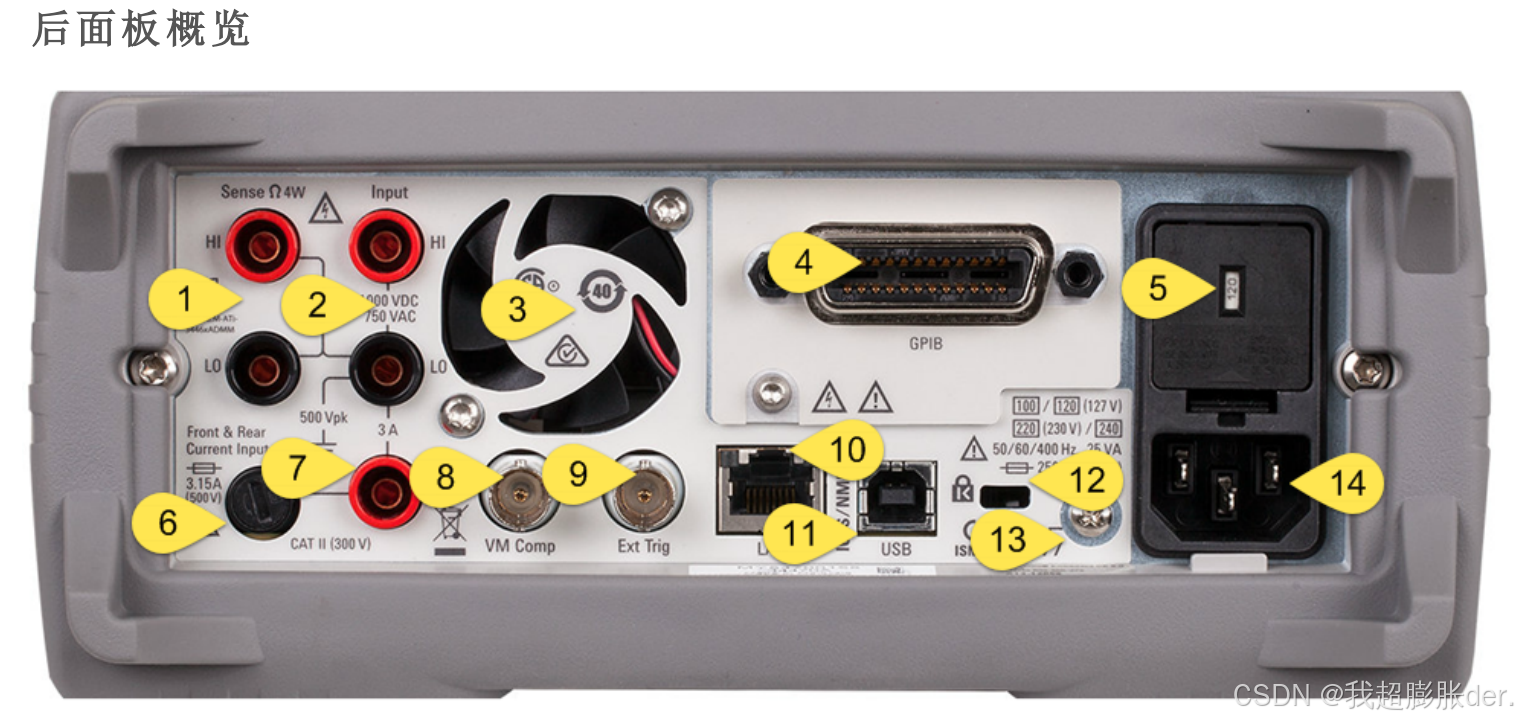

USB通讯：使用USB线，连接电脑和仪器的USB口（图中11位置）。

值得注意的是，仪器的USB接口是方形的，不是普通常见瘪口的USB。

LAN通讯：使用普通网线连接仪器网线端口（图中10位置）和电脑网线接口。

三、实现上位机通讯

以下是UAB通讯方式学习笔记，LAN学习卡在这一步。

1.在实现上位机通讯之前，先用NI MAX来调试设备。

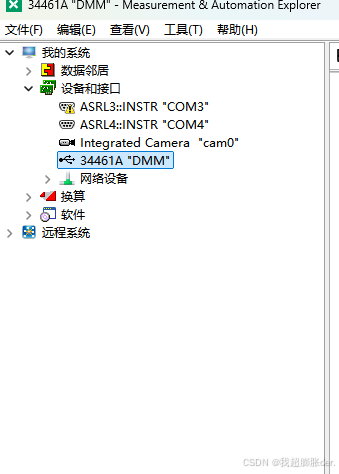

连接和设置完成后打开NI MAX 。点击左侧 设备和接口

等待搜索更新后成功出现设备名称在列表中。

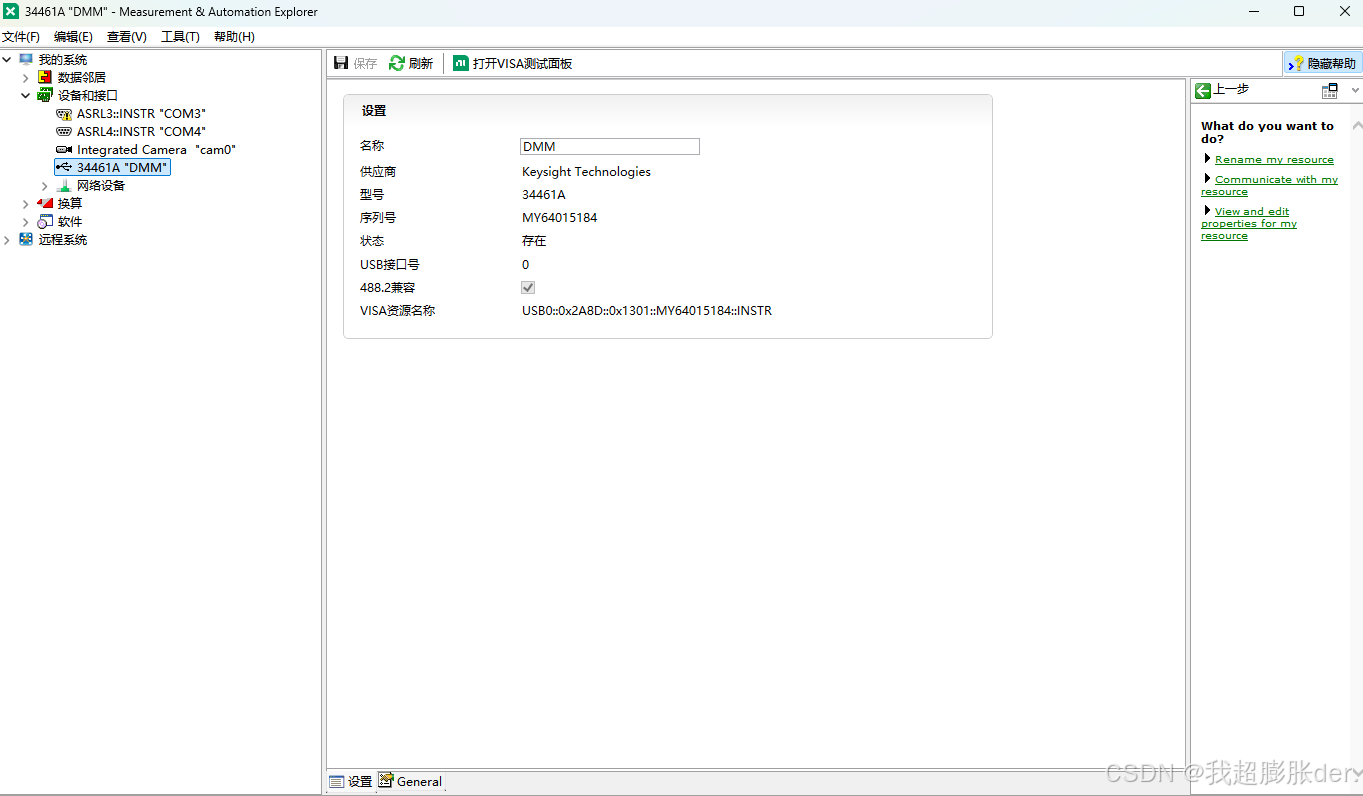

点击设备名称，出现当前面板。本页面显示了设备的一些基本信息。可以看到VISA资源名称和刚才USB Id 地址一致。

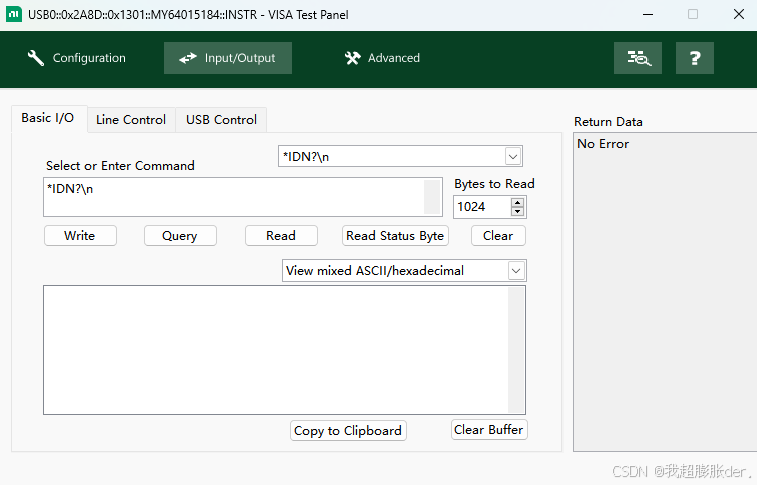

点击打开VISA测试面板，点击Input/Output，显示当前页面。

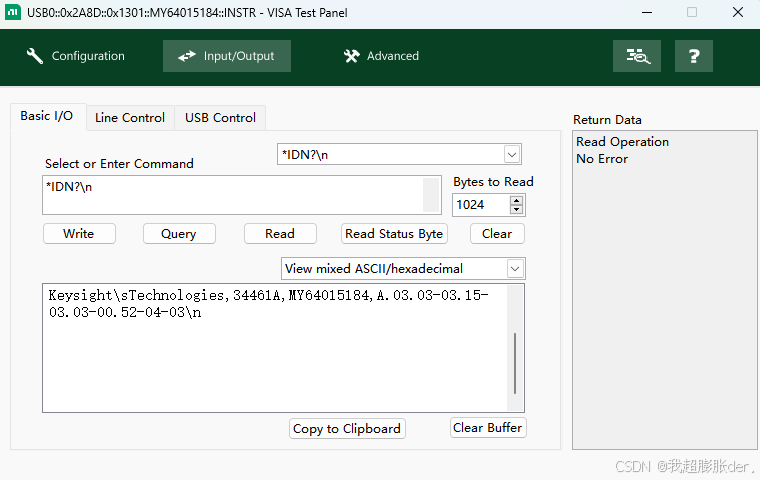

默认发送命令是*IDN?\n 。该命令可以读仪器的相关信息。它返回的参数包含了四个被逗号分开的段。点击Write可以发送指令，点击Read可以收到来自仪器的信息。

右侧可以显示通讯有无错误。

2.使用LABVIEW通讯

注意：在开始运行LabVIEW示例之前，请关闭MAX。打开MAX测试面板并同时运行LabVIEW示例将导致访问资源错误。

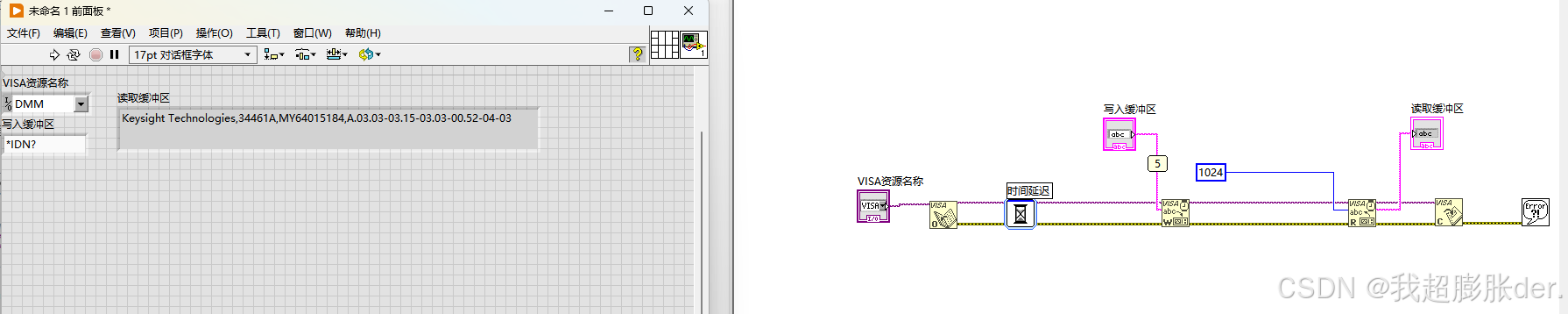

如图，编辑如图程序，点击运行，可以在显示框内得到仪器返回信息。实现LABVIEW与仪器的USB通讯。

经验学习：善用调试工具：高亮执行、探针。
