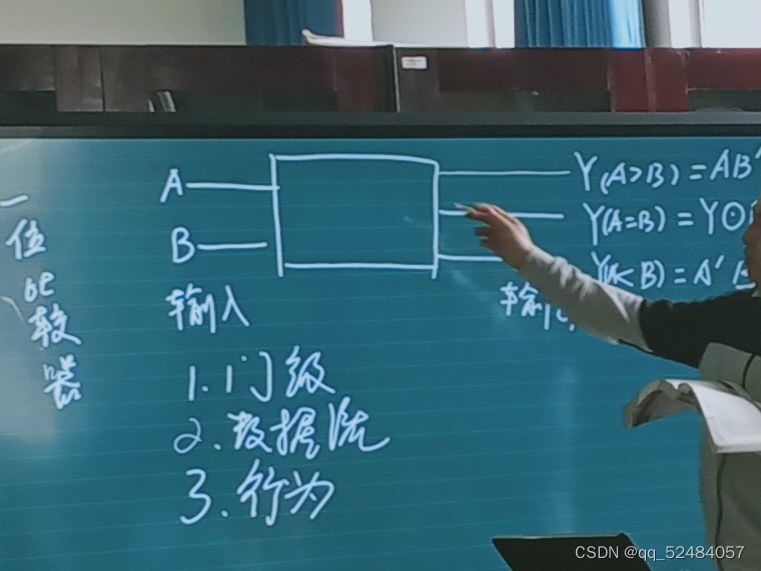

一位数值比较器

一位数值比较器

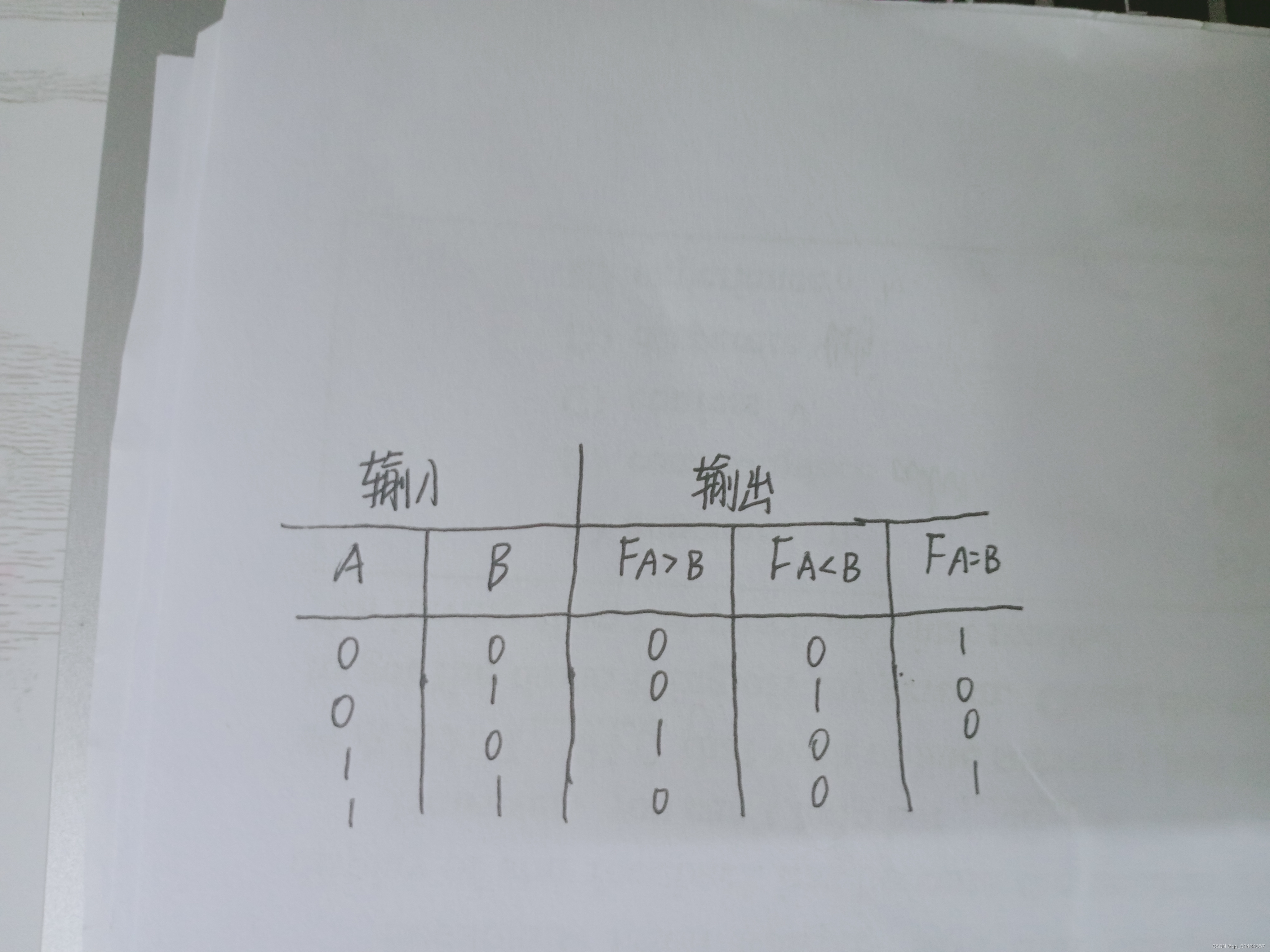

１位数值比较器是多位比较器的基础。当Ａ和Ｂ都是１位数时，它们只能取０或１两种值，由此可写出１位数值比较器的真值表：



由真值表得到如下逻辑表达式：



由以上逻辑表达式可画出如下图所示的逻辑电路。实际应用中，可根据具体情况选用逻辑门。

一位数据比较器电路的设计
1．设计目的

（1） 了解EDA技术的发展及应用

（2） 掌握VHDL语言的基础知识，熟悉在数字电路系统设计中VHDL程序设计

（3） 学习MAX+PLUSⅡ软件的应用方法

（4） 应用EDA技术的设计方法完成4位右移移位寄存器的设计（采用原理图和文本法两种方法实现），并在MAX+PLUSⅡ上仿真

2 、关于MAX+PlusⅡ的使用与仿真
