本文介绍了中断处理从实模式到保护模式的转变，包括实模式下中断向量表（IVT）如何映射中断服务程序（ISR），以及保护模式下使用中断描述符表（IDT）进行中断处理。在实模式中，中断向量表由BIOS建立；在保护模式下，中断描述符表提供了更高级别的安全性，包括特权级检查。中断发生时，处理器通过中断向量查找ISR并进行代码转移。

问题

中断与对应的服务程序间如何建立关联？在代码层面如何进行转移？

实模式下的中断处理

使用中断向量表映射不同中断与中断服务程序

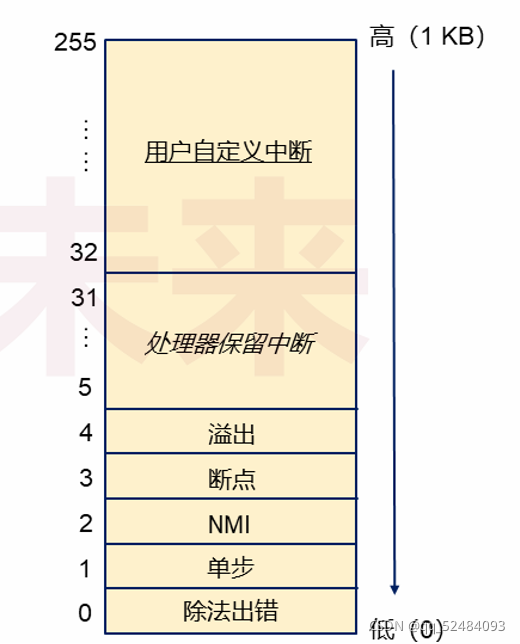

中断向量表 (Interrupt Vector Table)

  • 起始于物理地址0，长度为1KB
  • 每个单元4字节，连续256个单元
  • 每个单元存放中断服务程序的入口地址

中断向量表 (IVT)

处理器接收到中断信号时，能够询问到中断向量 (中断类型号)；通过中断向量查找IVT，获取ISR入口地址；之后，跳转执行 (类似函数调用)。

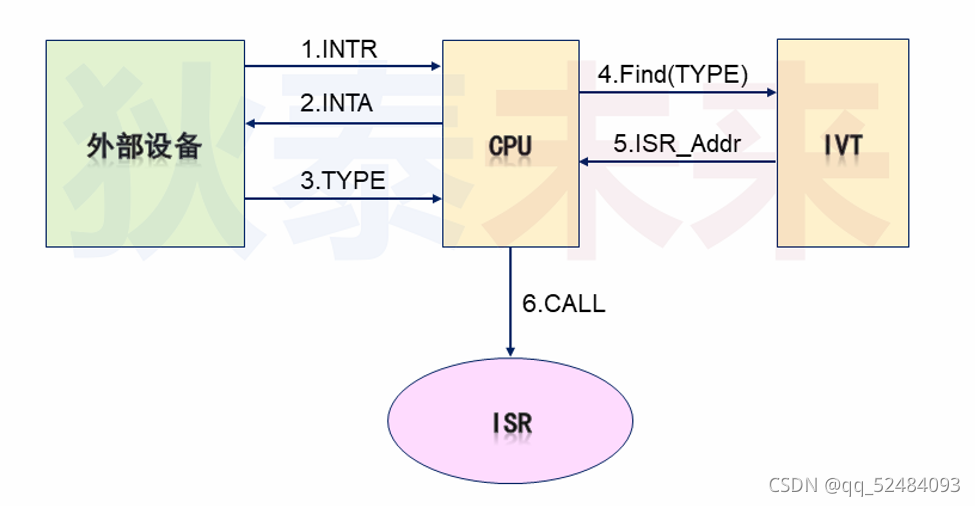

中断响应与处理

思考

实模式下的中断向量表 (IVT) 和中断服务程序 (ISR) 需要操作系统内核来建立吗？

你不知道的故事

x86系列处理器上电后直接进入实模式

硬件设计将ROM中的BIOS拷贝到内存中

BIOS代码的入口地址为0xFFFF0

硬件将cs设置为0xFFFF，ip设置为0x0000

BIOS从0xFFFF0处开始执行

检测计算机系统的硬件，并做一系列简单的初始化

在内存中建立中断向量表 (IVT)和中断服务程序 (ISR)
