使用solidworks绘制线条专利图

内容：

使用solidworks绘制专利线条图

---

操作步骤

1、模型在软件中打开默认显示都是带边线上色

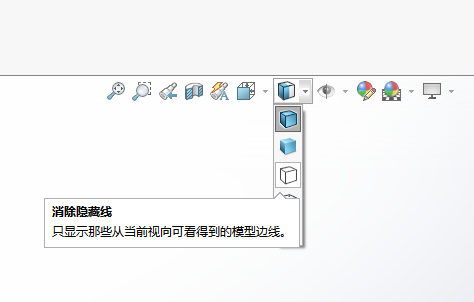

在顶部的显示类型中选择第三个“消除隐藏线”格式

修改前后的图片如下

2、修改背景底色。

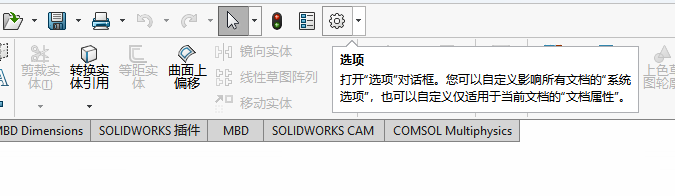

点击顶部的“选项”

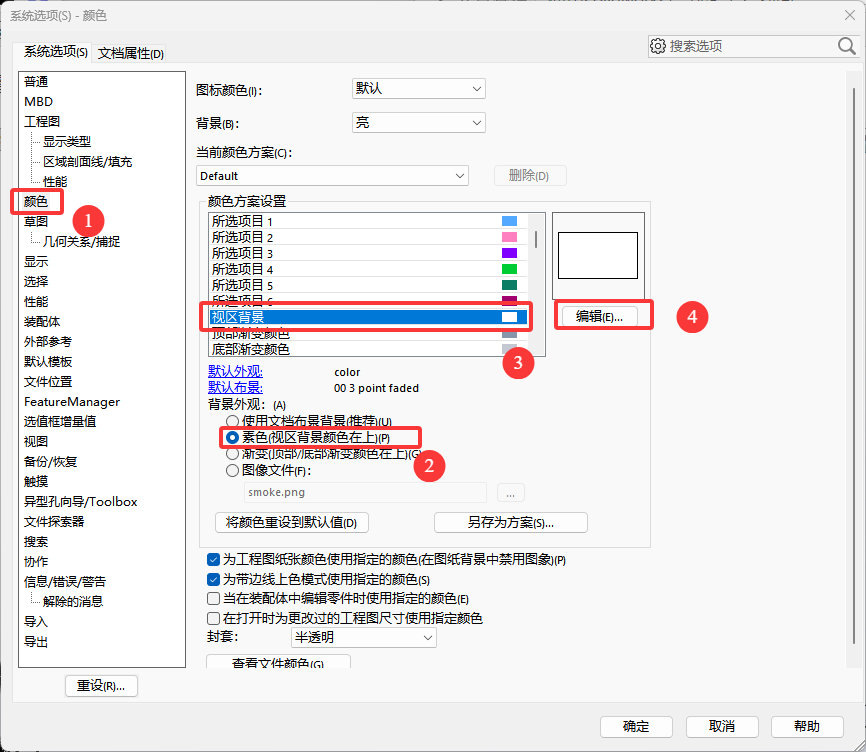

选择“颜色”—>“素色”—>“视区背景”—>“颜色编辑”—>“选择白色”

设置完之后的显示样式如下

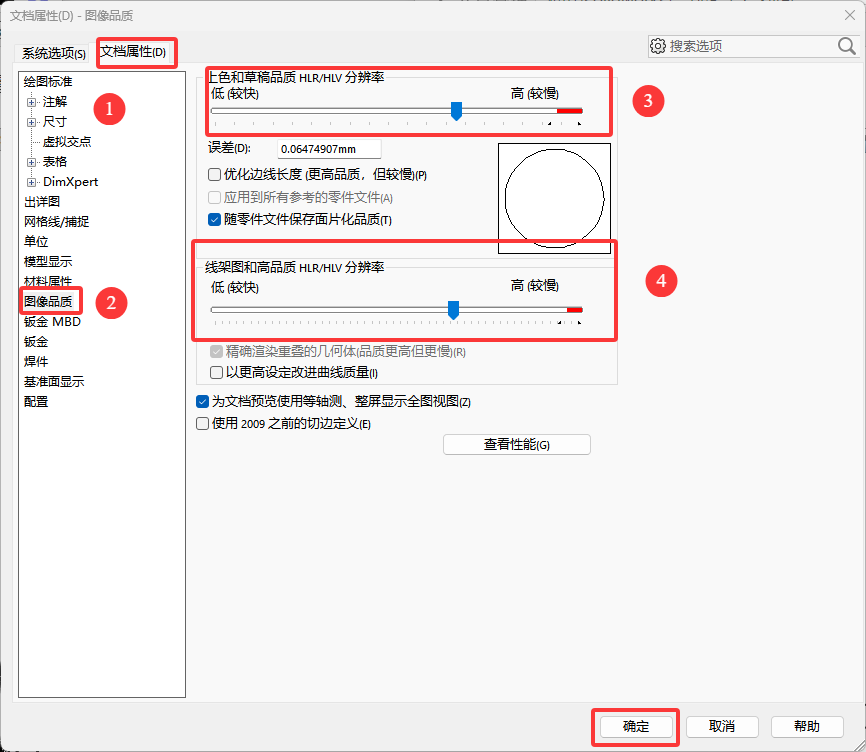

3、在上面的设置完成后，有时候会出现一小段一小段的线条，显示不连续，这样需要再修改一下图像分辨率。
同样再次点击顶部的“选项”

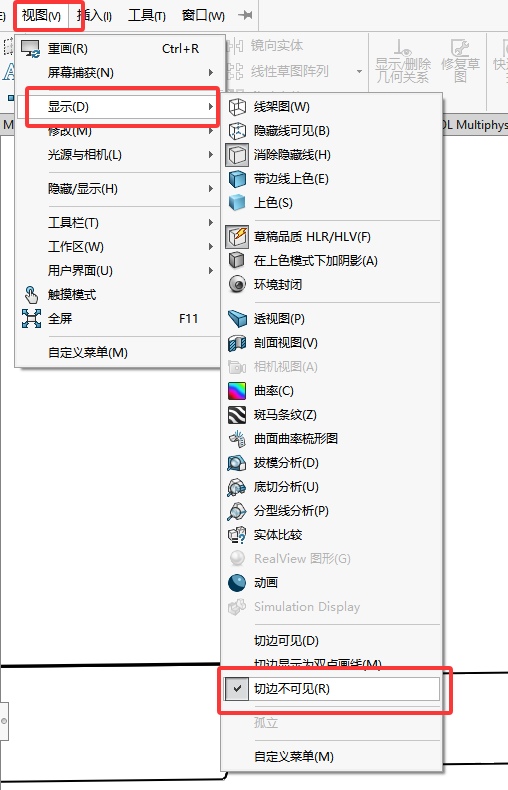

还有另外一个设置，选择切边不可见，选上后圆角的边线就可以滤掉

4、然后对模型选择一个合适的角度截图就可以了

---

绘制局剖图：

提示：局剖图要到工程图里面绘制，后面有时间写

---
