本系统利用物联网的便携性，实现了远程监测养殖环境，并对环境改善的功能。在养殖场的监测点安装该系统的硬件设施，其中传感器可以检测温湿度，光照等，之后将传感器收集到的数据传输到物联网平台端，可以查看当前数据以及数据可视化的情况，微信小程序端可以查看当前数据，也可以控制灯、通风系统的开关来保证环境的稳定。

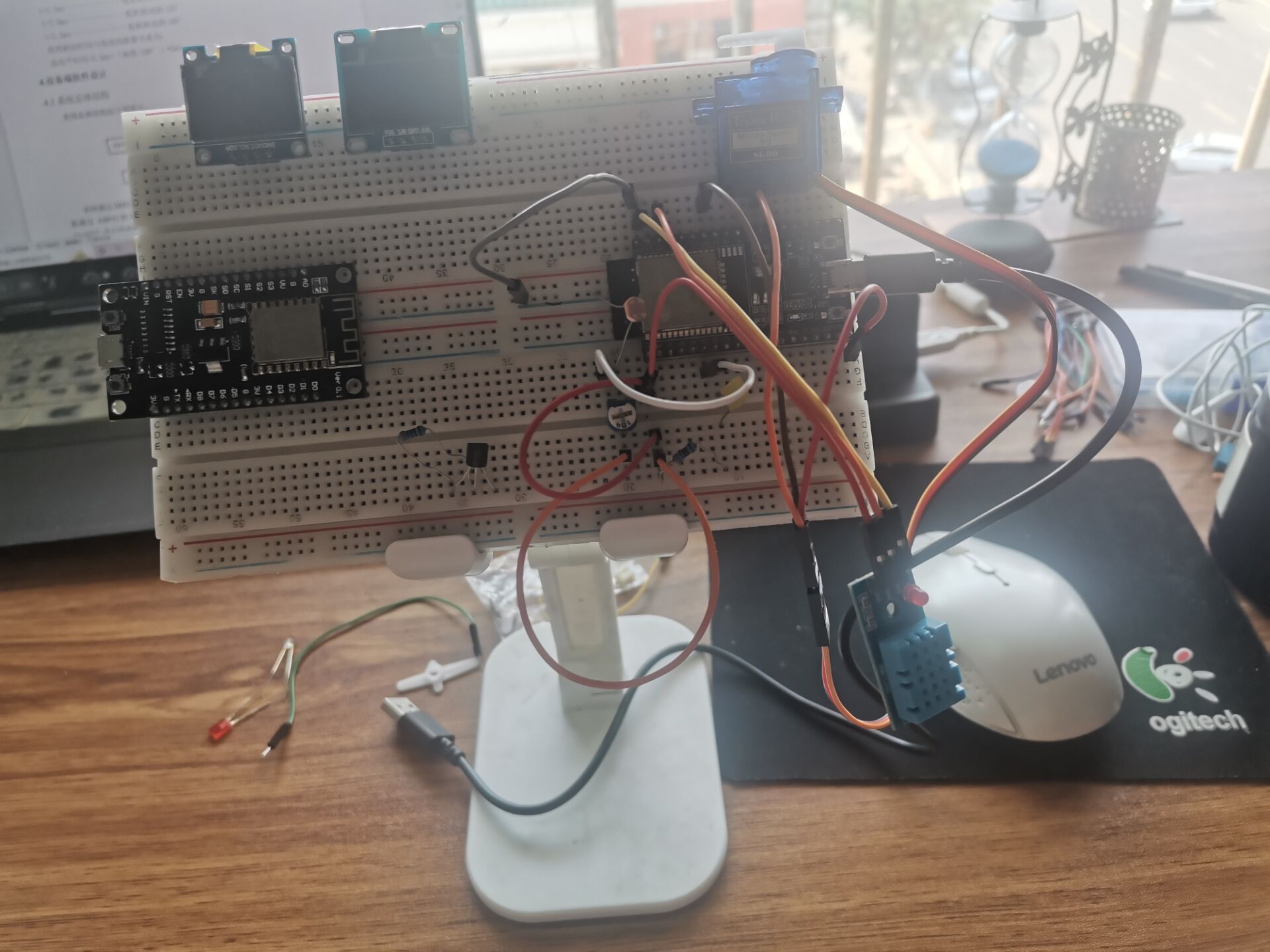

本项目实现基于ESP32对周围环境的温湿度、通过光敏电阻对周围光的采集，并通过ESP32的WIFI模块上传到ONENET物联网平台。项目总体的功能是可以实时采集数据，并且将数据上传到云平台上，可以通过云平台浏览历史数据。项目主要由分为两个部分：硬件部分是基于ESP32开发板的数据采集与通信模块；软件部分是OneNET物联网平台端和微信小程序端。具体实现如下： 1.根据养殖场对于环境的需求，设计出系统实现的思路：通过传感器获取数据，再由单片机处理数据，通信模块进行数据传输，平台端数据存储与处理，小程序端查看数据。 2.硬件部分ESP32开发板为核心，可实现监测当前位置的温湿度、光照条件，通过ESP32WIFI通信模块，使用TCP协议，将采集到的数据上传到 OneNET物联网平台，物联网平台将数据进行存储，并将实时数据显示为图表。微信小程序通过调用OneNET平台提供的API来获取数据，可以显示当前数据。

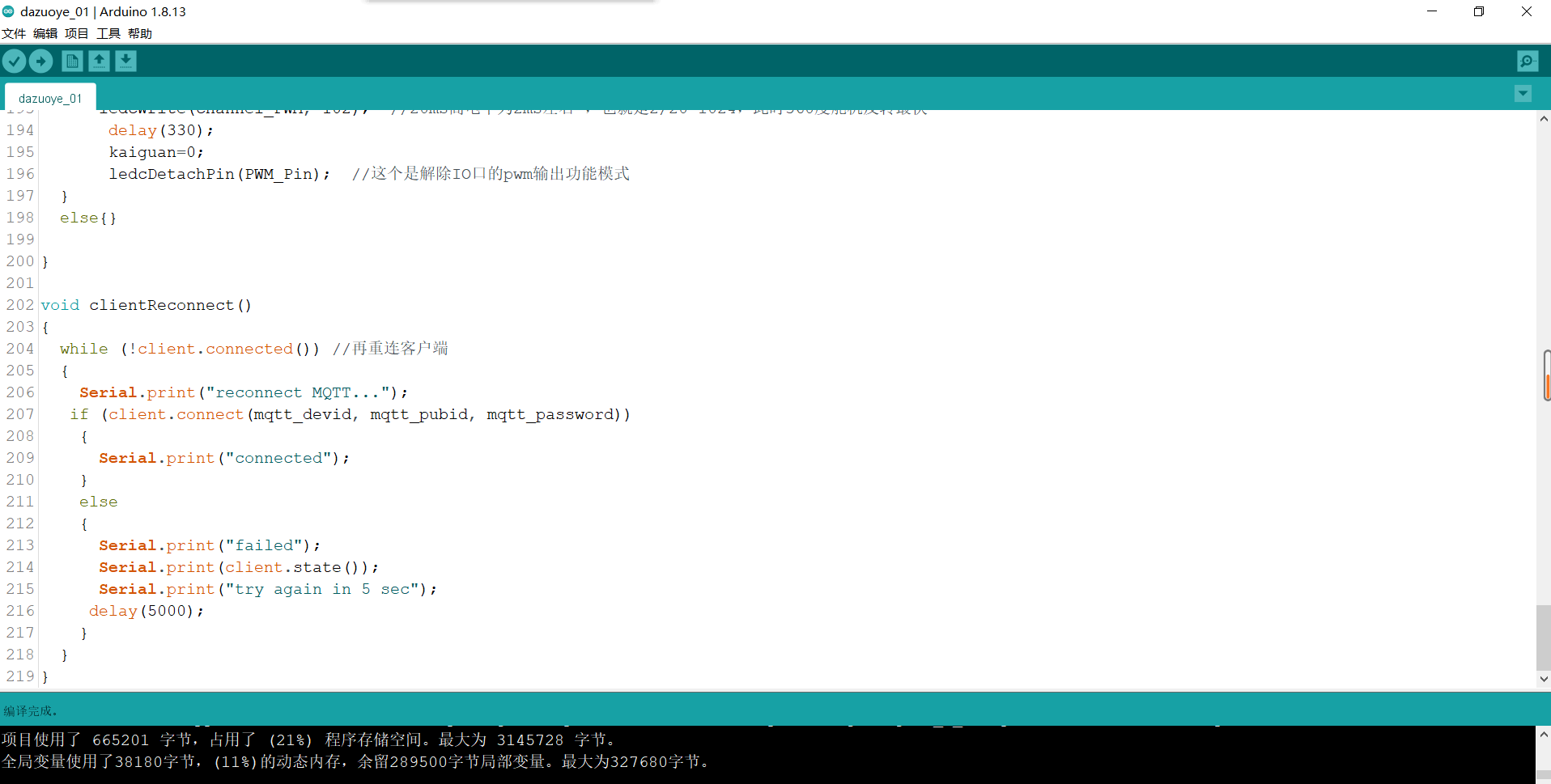

首先是Arduino中的代码，实现传感器检测数据，上传OneNET，并且我们要求OneNET可以通过下发命令来控制舵机、led灯的打开与关闭。

上传至OneNET后，我们可以看到各项数据。

其中，准备与设置好各个传感器传入各项数据流的意义。

temp，实时监测温度，单位：℃;

humi，实时监测湿度，单位：%RH;

led, 实时监测led灯状态，0灭，1亮

guang, 实时监测房间内光照状态，0明亮，1黑暗

Kaiguan，实时监测通风开关状态，0关闭，1黑暗

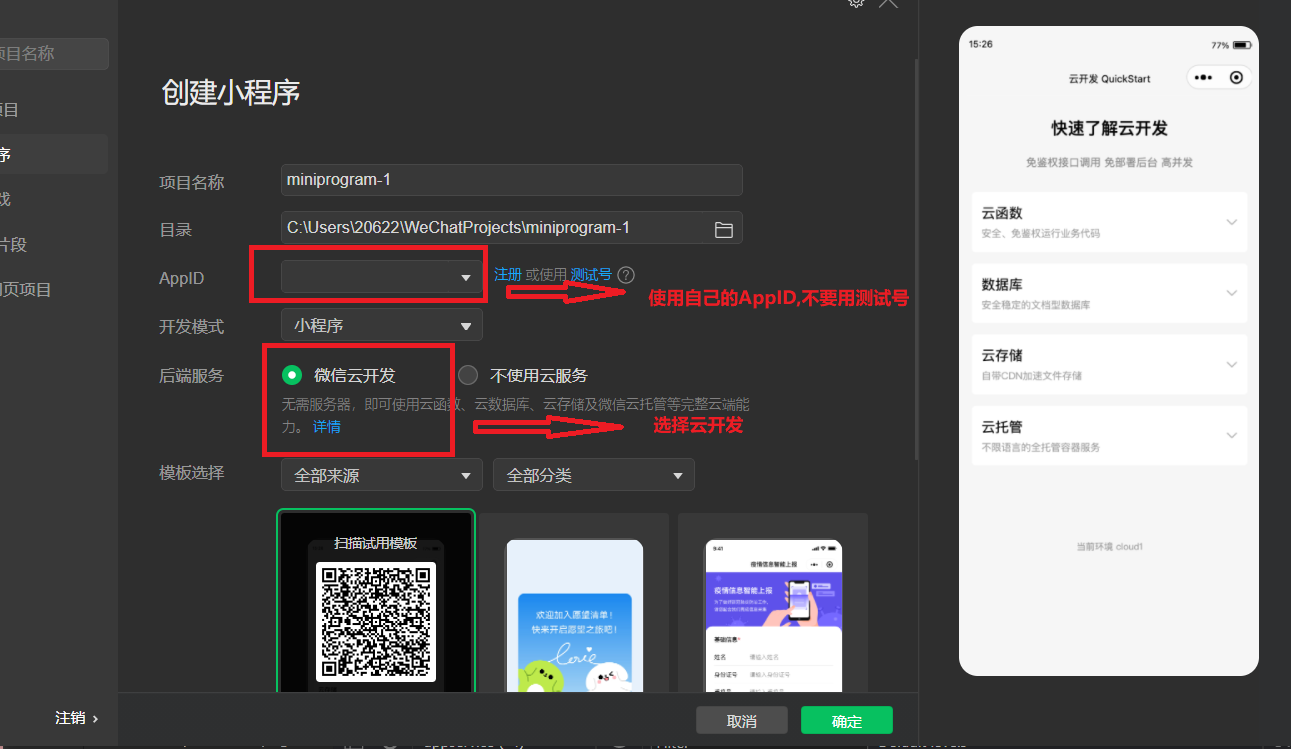

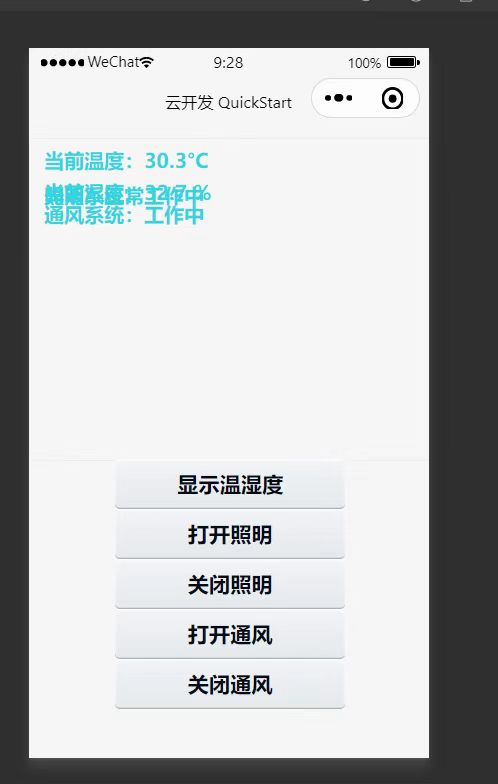

客户端用微信小程序实现，系统由两大部分组成，分别是数据显示部分、远程控制部分。数据显示部分，展示监测的温度、湿度、照明灯状态、室内光照情况、通风系统状态；远程控制部分，设置五个按钮，分别实现刷新数据、打开照明、关闭照明、打开通风、关闭通风功能。小程序制作中遇到的问题，就是js数据传递与页面布局中css的使用。

数据显示部分，通过老师下发的示例代码，我们实现了OneNET上数据传输到小程序上，点击“显示温湿度”，可以显示出实时的温湿度。但是一开始由于对js与微信小程序API的认识薄弱，也只能简单的显示温湿度与OneNET传输过来的代表led开关等的0或1。显示在手机上不方便用户直观的看到系统内各项数据情况。在查阅文档和资料后，我们计划在js中负责OneNET向小程序的“points1”方法中加入判断，例如，若小程序收到led状态“0”，在小程序中显示“关闭中”，若小程序收到led状态“1”，在小程序中显示“工作中”。这样就方便用户使用。但是在接收数据Setdata方法中，无法进行if else判断，造成很大的困扰。最后，我们三目运算的判断，终于成功将OneNET中传输过来的“0”“1”转换为便于我们阅读的语句。

远程控制部分，实现微信小程序对通风系统、光照系统的控制，就要向OneNET传输数据，下发命令。这首先要理解数据显示“points1”方法中js是如何获得OneNET中数据的。阅读关于微信小程序开发手册，学习理解api的作用，最开始的数据显示在小程序上是通过method:”GET”;来获取数据，而method:”POST”;则就是传回数据，并由OneNET下发到ESP32，实现对硬件系统的控制。其中，data：中就是我们要传回的命令，但是值得注意的一点是，虽然数据的传输默认为字符串，若直接输入11等，还是可以发出命令，但是，命令若是00，就会报错，无法识别，为了谨慎，在命令上都最好加上引号。发出命令后，可以使用console.log（“已控制”）来检验一下。

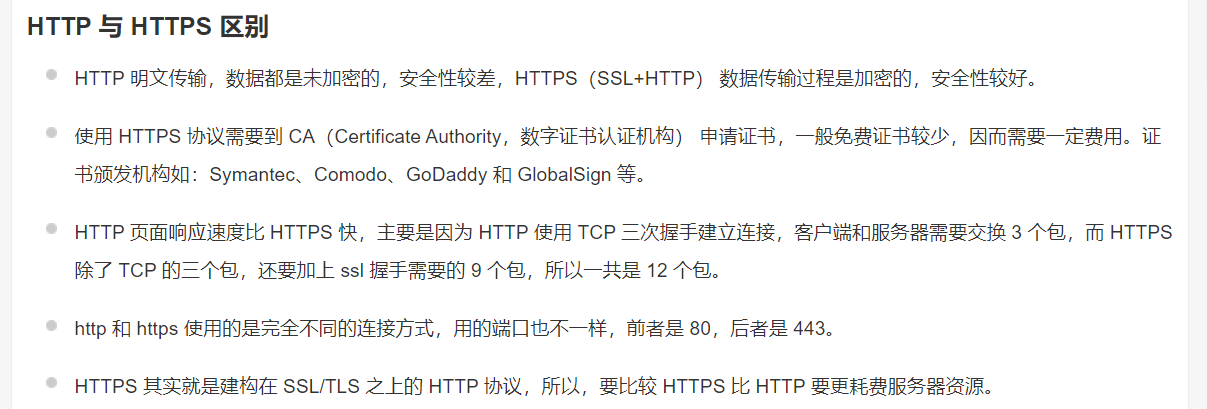

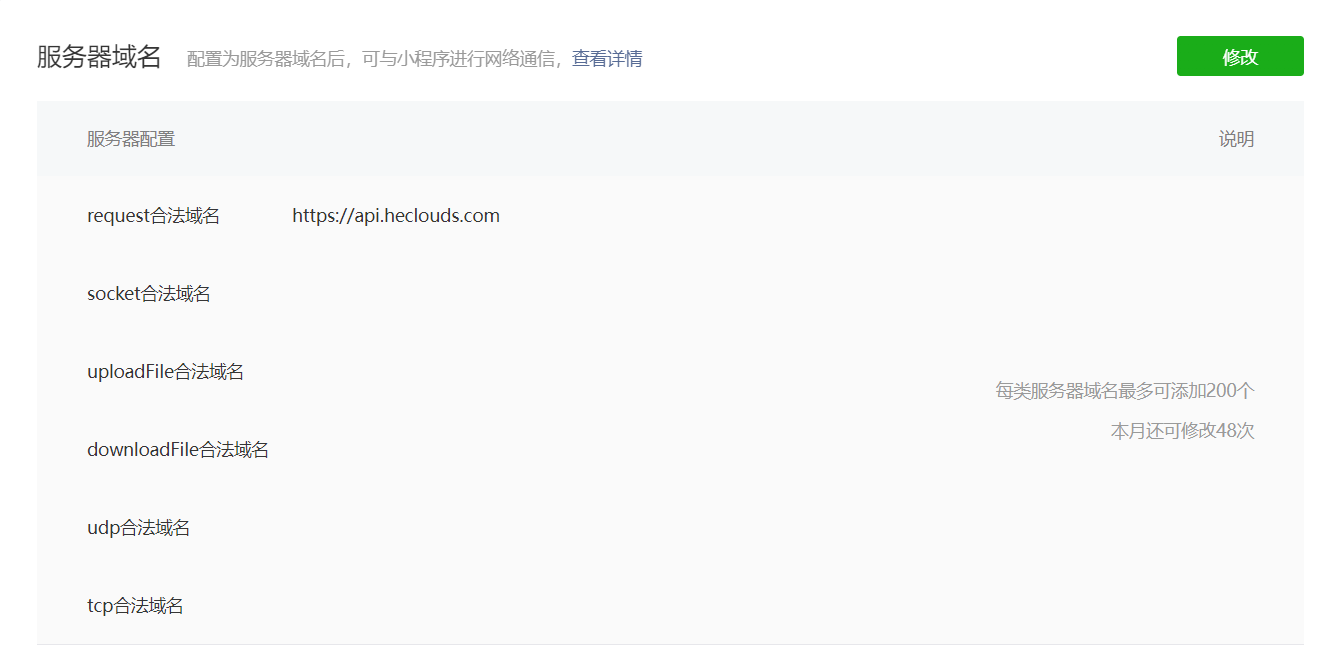

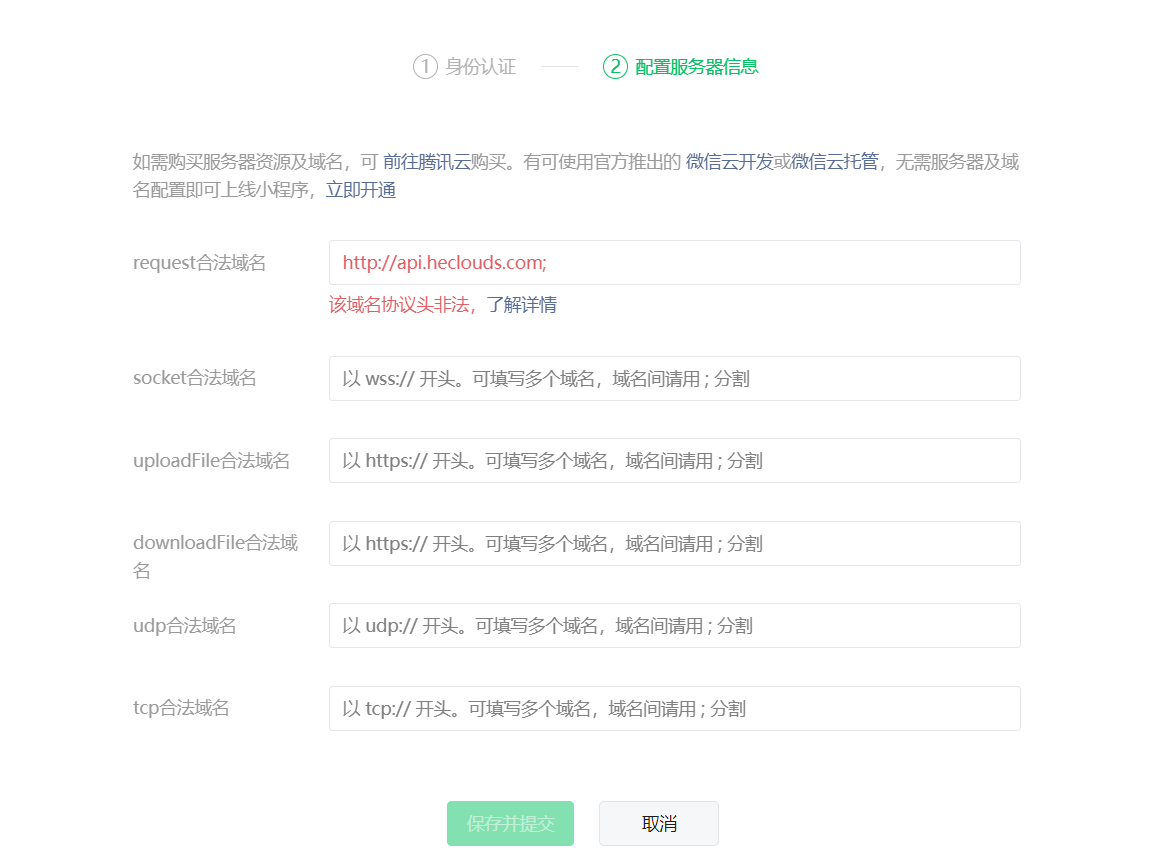

OneNET与微信小程序的数据传输，要理解url作为接口，来实现两者的通信。
